一、学习I2C总线通信协议

二、理解OLED屏显和汉字点阵编码原理

三、总结

一、学习I2C总线通信协议

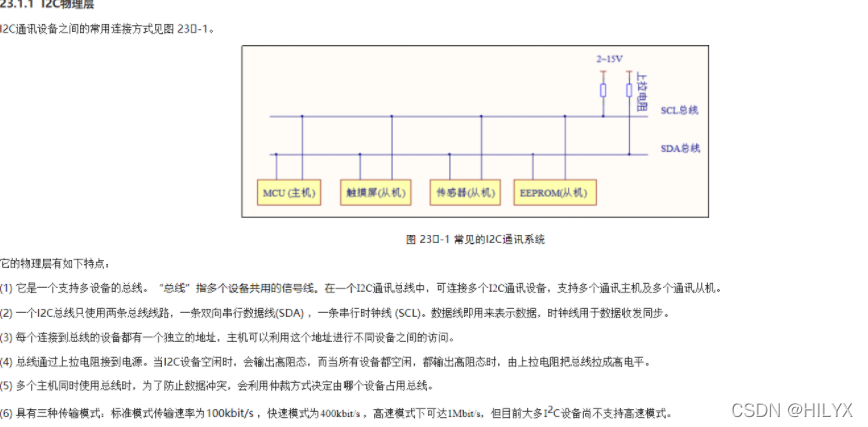

I2C 通讯协议(Inter－Integrated Circuit)是由Phiilps公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要USART、CAN等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。

协议层：

I2C的协议定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等环节。

1.软件I2C

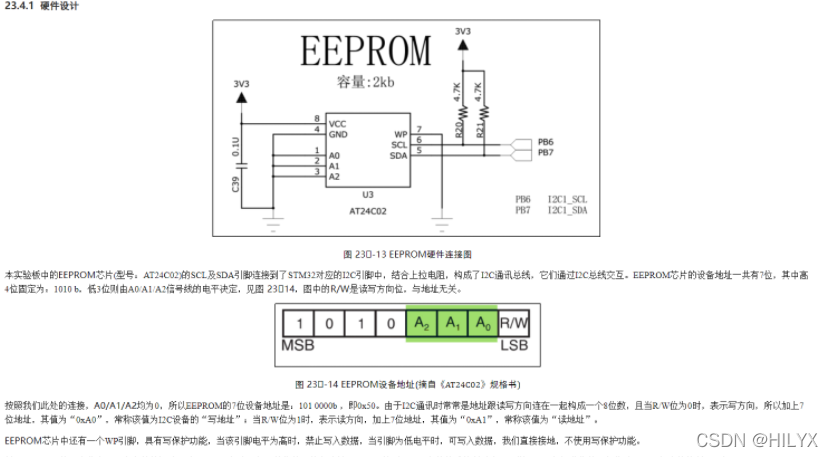

为了使工程更加有条理，我们把读写EEPROM相关的代码独立分开存储，方便以后移植。在“工程模板”之上新建“bsp_i2c_ee.c”及“bsp_i2c_ee.h”文件，这些文件也可根据您的喜好命名，它们不属于STM32 HAL库的内容，是由我们自己根据应用需要编写的。

编程要点

(1) 配置通讯使用的目标引脚为开漏模式；

(2) 使能I2C外设的时钟；

(3) 配置I2C外设的模式、地址、速率等参数并使能I2C外设；

(4) 编写基本I2C按字节收发的函数；

(5) 编写读写EEPROM存储内容的函数；

(6) 编写测试程序，对读写数据进行校验。

2.硬件I2C

3.阅读AHT20数据手册，编程实现：每隔2秒钟采集一次温湿度数据，并通过串口发送到上位机（win10）
代码下载看文献第二个博客

AHT20芯片的使用过程，下载好后参考位置

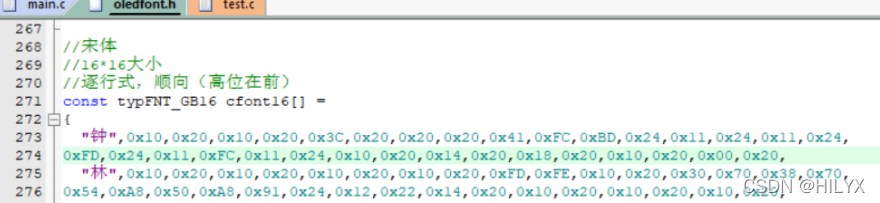

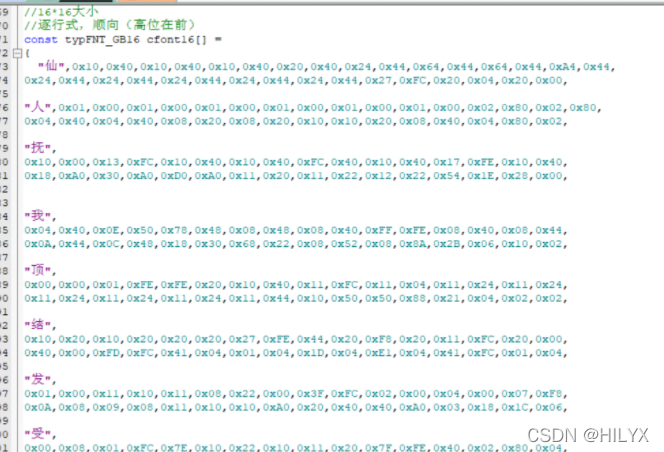

二、理解OLED屏显和汉字点阵编码原理

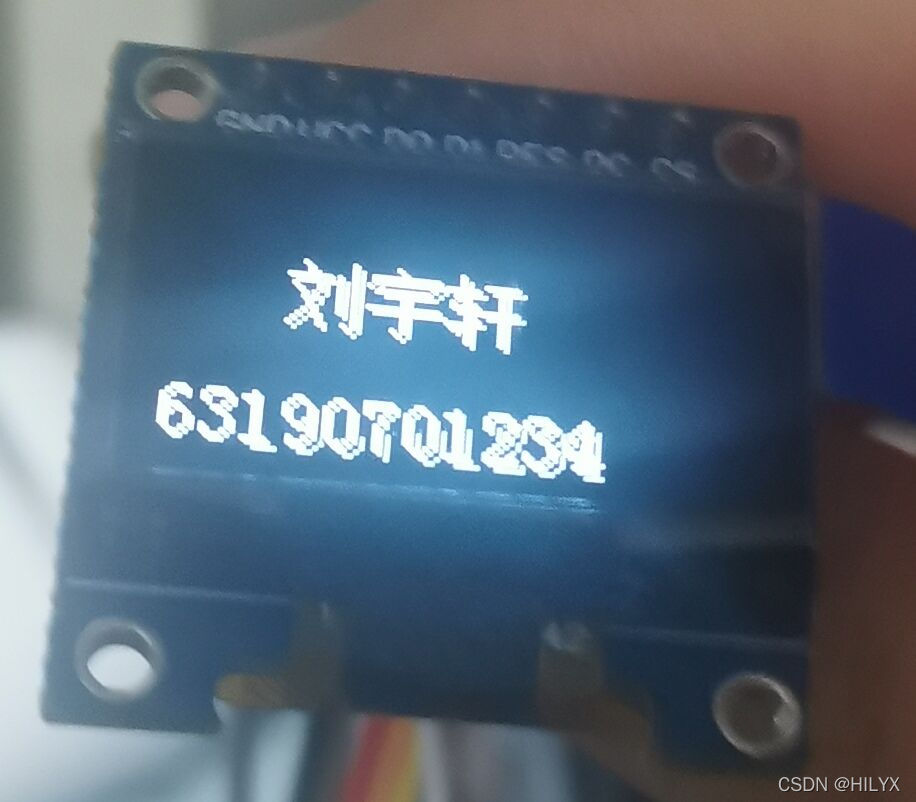

1.显示自己的学号和姓名；

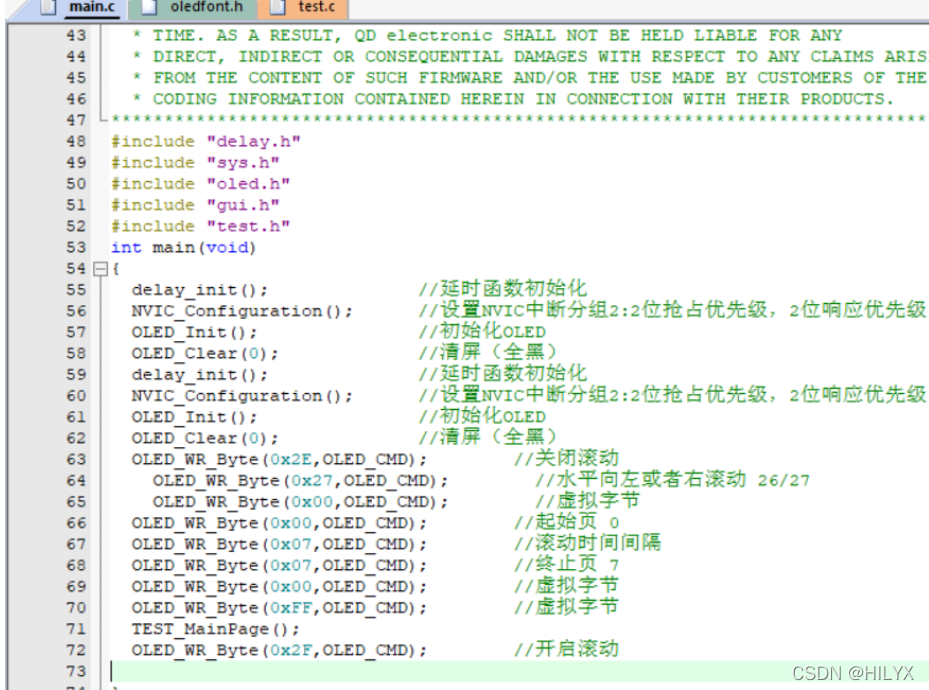

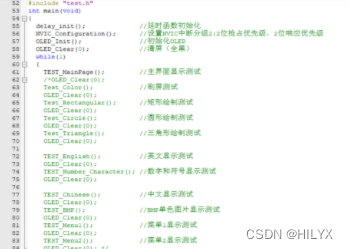

程序请看文献第三个博客

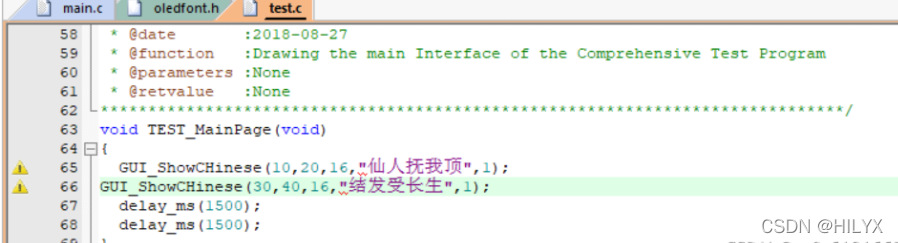

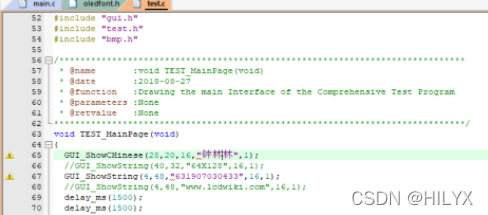

三个主要函数，可以修改输出想要的、

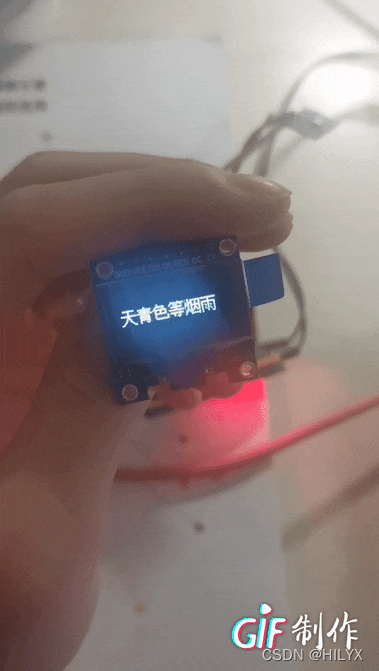

看结果

2.显示AHT20的温度和湿度；

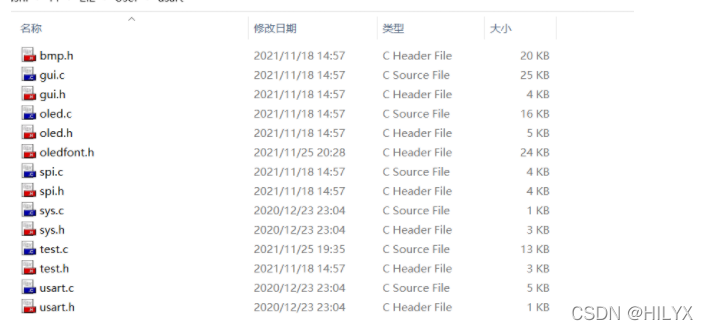

选择上面的两个程序，将第二个工程以下文件放在第一个工程这个文件下，除了sys.c,sys.h,usart.c,usart.h

加入到工程里面

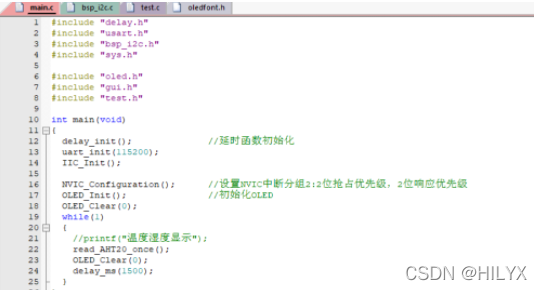

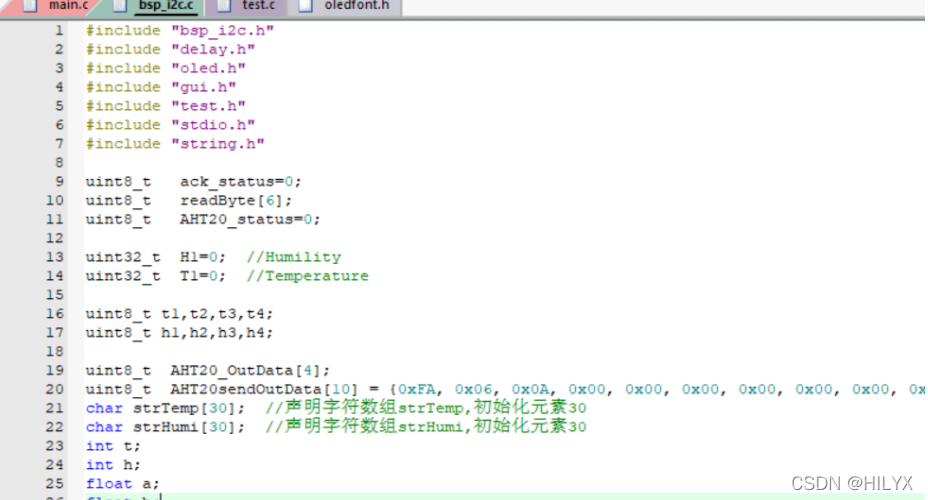

修改

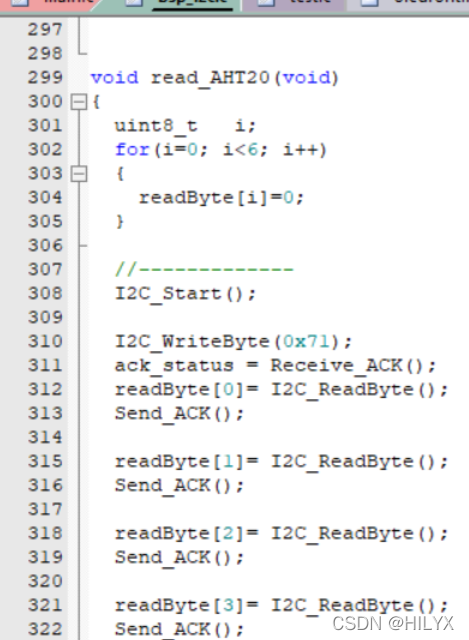

上面程序代码

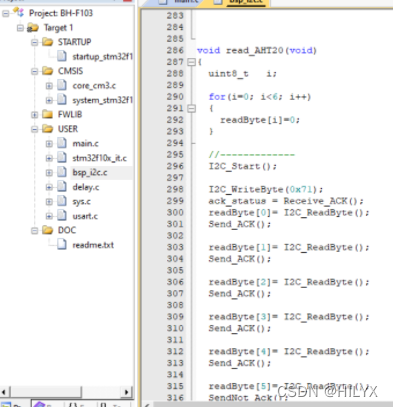

void read_AHT20(void)
{
uint8_t i;
for(i=0; i<6; i++)
{
readByte[i]=0;
}

//-------------
I2C_Start();

I2C_WriteByte(0x71);
ack_status = Receive_ACK();
readByte[0]= I2C_ReadByte();
Send_ACK();

readByte[1]= I2C_ReadByte();
Send_ACK();

readByte[2]= I2C_ReadByte();
Send_ACK();

readByte[3]= I2C_ReadByte();
Send_ACK();

readByte[4]= I2C_ReadByte();
Send_ACK();

readByte[5]= I2C_ReadByte();
SendNot_Ack();
//Send_ACK();

I2C_Stop();

//--------------
if( (readByte[0] & 0x68) == 0x08 )
{
H1 = readByte[1];
H1 = (H1<<8) | readByte[2];
H1 = (H1<<8) | readByte[3];
H1 = H1>>4;

H1 = (H1*1000)/1024/1024;

T1 = readByte[3];
T1 = T1 & 0x0000000F;
T1 = (T1<<8) | readByte[4];
T1 = (T1<<8) | readByte[5];

T1 = (T1*2000)/1024/1024 - 500;

AHT20_OutData[0] = (H1>>8) & 0x000000FF;
AHT20_OutData[1] = H1 & 0x000000FF;

AHT20_OutData[2] = (T1>>8) & 0x000000FF;
AHT20_OutData[3] = T1 & 0x000000FF;
}
else
{
AHT20_OutData[0] = 0xFF;
AHT20_OutData[1] = 0xFF;

AHT20_OutData[2] = 0xFF;
AHT20_OutData[3] = 0xFF;
printf("lyy");

}
printf("rn");

printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
printf("rn");
t=T1/10;
t1=T1%10;
a=(float)(t+t1*0.1);
h=H1/10;
h1=H1%10;
b=(float)(h+h1*0.1);
sprintf(strTemp,"%.1f",a); //调用Sprintf函数把DHT11的温度数据格式化到字符串数组变量strTemp中
sprintf(strHumi,"%.1f",b); //调用Sprintf函数把DHT11的湿度数据格式化到字符串数组变量strHumi中
//printf(strTemp);
//printf("/r/n");
GUI_ShowCHinese(16,00,16,"温湿度显示",1);
GUI_ShowCHinese(16,20,16,"温度",1);
GUI_ShowString(53,20,strTemp,16,1);
GUI_ShowCHinese(16,38,16,"湿度",1);
GUI_ShowString(53,38,strHumi,16,1);
delay_ms(1500);
delay_ms(1500);
delay_ms(1500);
delay_ms(1500);

}
