stub area
最后更新：2021-08-21 11:43:27 手机定位技术交流文章
OSPF路由器需要用External LSA (Type 5) 来了解OSPF AS以外的路径。随着External LSA记录的数量变多，OSPF Database会变得庞大，同时路由表的外部地址也会增大。这会占用路由器大量的资源。解决这个问题的办法是:让Area内部的路由器不记录任何AS外部的地址，而使用ABR作为默认网关。这就好象电脑主机只专注于应用程序，它们把所有路由的工作都交给网关.Stub Area里的路由器，不保存任何OSPF AS外部的路径。它们把ABR当成默认网关。
末节区域
外文名
Stub Area
运行协议
OSPF协议
性 质
路由器
目录
1简介
2图解实例
折叠编辑本段简介
Stub Area里的路由器的OSPF Database，没有Type-4-LSA和Type-5-LSA，用一条Type-3-LSA(0.0.0.0) 产生默认路由.
折叠编辑本段图解实例

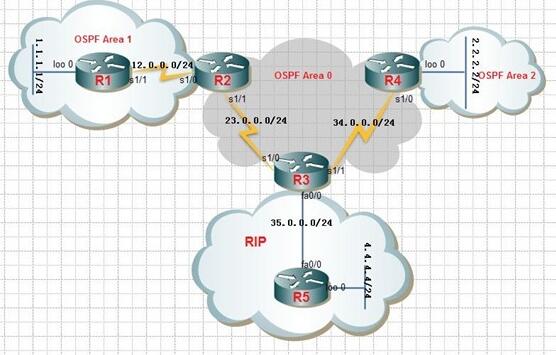

拓扑结构: 两个AS， OSPF AS有两个Area。R1, R2在 Aea1， R2,R3在Area 0。R2是ABR，R3是ASBR
拓扑结构
拓扑结构
步骤:
1) 在R1，R2，R3上运行OSPF协议，在R3，R4上运行RIP协议。
2) 在R1上将area 1设置为stub area;在R2上设置area 1为Totally Stub Area， 使得R2 (ABR) 变成通往Area1 以外的默认网关.
折叠初始阶段
在R3和R4上运行RIP，然后在R1，R2，R3上运行OSPF协议，并设置R3使得OSPF与RIP能交换路径信息。- R1, R2, R3分别产生了自己的Router LSA (type 1)。- R2是ABR，还产生2条Network Summary LSA (type 3)。
- R3是ASBR，多了2条External LSA (type 5)。(拓扑图中，路由器之间由Serial Link连接，因此没有Network LSA)。
折叠交换LSA信息
R1，R2，R3分别将自己的LSA发送给自己的邻居。- R1收到R2的三个LSA，把它们添加到自己的LSDB。
- R2收到R1的Router LSA，添加两条LSA，
包括Network Summary LSA (R1的stub network 172.16.1.0 / 24)。
- R3收到R2的两个LSA ，把它们添加到自己的LSDB。
折叠同步LSDatabase
ABR R2发送Update把Area 0, 1 中路由器的LSDB1同步。
- Area 1:
Router LSA (R1, R2) ;
Network Summary LSA (子网172.16.255.4 / 30;
ASBR Summary LSA (R3);
External LSA (RIP AS的192.168.1.0, 10.0.0.0)。
- Area 2:
Router LSA (R2, R3) ;
Network Summary LSA (172.16.255.0 / 30);
External LSA (192.168.1.0, 10.0.0.0)。
折叠设置StubArea
当主机需发包到局网外面，只需把数据包传给默认网关，让默认网关转发。这样主机就可轻装专心做它
的事，不必记那么多的地址了。OSPF内部路由器也有同样问题，得记录大量的External LSA到LSDB, 消耗许多路由器资源。解决方法很简单: 把ABR当做默认路由器，分别在R1和R2上键入"area 1 stub"命令即可。
- R1会擦去数据库中所有的ASBR Summary LSA(Type 4)和External LSA(Type 5)。
- R2会擦去ASBR Summary LSA。 R2是ABR，会产生一个Network Summary LSA，发送给R1。这条LSA的Link State ID = 0.0.0.0 表示这是一个默认路由。它会让R1把所有发往OSPF AS外部的数据包都转发给R2.
折叠R2(ABR)是R1的默认网关
当R1收到R2发送的Update包，就将Link State ID = 0.0.0.0的LSA加到LSDB。Stub Area中所有的内部路由器，都没有Type 4 和Type 5 的LSA。它们发往OSPF AS 以外的数据包，完全依靠ABR。换言之，ABR是OSPF内部路由器的默认网关.
折叠设置Totallystubarea
在R2(ABR)输入命令行:area 1 stub no-summary。将area 1设置为Totally Stub Area。在Totally Stub Area中，Summary Network LSA(Type = 3)也被删除(Link State ID = 0.0.0.0例外)。换言之，Total stub area 使得ABR变成通往其它Area的默认网关。
折叠R2擦除SummaryNetworkLSA
R2发送的Update中，有2条Summary Network LSA:它们的age = 3600。
当R1收到这两条LSA，会将它们从LSDB中删除。此时R1的LSDB中只有Type 1 LSA, 没有Type = 3, 4, 5类型的LSA。
折叠R2发出默认路由
R2接着又发送了一条Link State ID = 0.0.0.0的Summary Network LSA给R1。R1收到后，加到LSDB。在Totally Stub Area中，路由器要发送数据包到area以外，得先发送数据包给ABR，让ABR处理。
