第一节 广域网概述

一，广域网的概念

• 广域网(广域网)也称为远程网,覆盖范围从数十公里到数千公里不等,将许多城市或国家连接起来,或使几个大陆的长途通信能够建立国际长途网络。
• 互联网是世界上目前最大的广域网,尽管两者的价格不同。
  • 互联网是许多类型协议的网络“互联性”的一个关键方面。
  • 广域网(广域网)由大、小和小子网络组成,既可以是局域网,也可以是小广域网。

二，广域网的组成

• 根据网络的系统构成,可分为两类。
  • 骨干网
  • 城域网
  • 接入网

三. 广广域网的等级体系

• 广域网技术主要见于OSI模型的物理层、数据连接和网络层。
  • 物理层协议
    • 物理层指定了数据终端设备(DTE)与数据通信设备(数据电路终止设备、DCE)之间的相互作用。
    • 与广域网相连的设备往往是路由器,称为DTE,而与另一端相连的设备(例如DCE(调制)与服务提供商的接口)。
    • 物理层解释了连接是如何进行的,这大致可归类为线连接、电路交换连接和三种包件交换连接,所有这些连接都使用同步或非同步线。
    • 若干物理层标准,包括RS-232、V.35、X.21和其他标准,规定了DTE与DCE接口的控制规则。
  • 数据链路层协议
    • 数据链层具体规定了传输到偏远地点的数据封装类型以及单一数据链接各系统之间的框架传输机制。
    • 在通过链接之前,每个广域网连接的数据都密封在一个框内。
    • 就广域网而言,数据链层规程有两种类型:以字节为基础的和以位数为导向的。
  • 网络层
    • 网络层协议指定地址的指定方式以及软件包从网络的一端发送到另一端的方式。
    • 广域网一级的协议包括CCIT的X.25协定和TCP/IP集群的知识产权协议等。

第二部分:广域网传输技术

一，帧中继

• 根据25组交换技术开发的快速集体交换技术是X.25改进,框架继电器采用包件和虚拟电路组合,最大限度地利用网络资源。它可以处理X光。 25个网络以较大的带宽传输,其输送量较高,因此适合用于突发式操作室处理X光。 25个网络以较大的带宽传输,其输送量较高,适合突发式操作。
• 某些通信管理职能并不提供窗口技术和数据再分配技术,而是依靠高级别协议提供错误纠正功能。框架中继技术仅能完成数据传输过程中的物理和链层任务,并通过将数据组处理工作留给交通控制和窃听等智能终端设备来加快节点之间的传输过程。
• 每对设备之间使用框架中继技术预先确定了框架中继通信连接,并设置了专用链接识别码作为专用线路传输。框架中继服务通过框架转发假电路提供,每条电路贴有数据链接识别码(DLCI)的标签,其价值通常由框架中继服务供应商确定。

二，数字数据网

• 数字数据网络是一个数字数据传输网络,由光纤数字电路和集体交换设备连接。
• DDN传输有传输延迟,用户可以使用各种传输带宽,有利于高质量的信息传输,适合广域网中的大量信息传输和视频等高实时需求。
• 优势
  • DDN是一个同步的数据传输网络,没有交换功能,必须在支线设备上建立用户电路连接,根据用户的需求,提供具有永久或半永久性连接的专用电路。
  • DDN的传输率很高,传输质量良好,网络缓慢,目前,最高的传输率是150兆比特/秒。
  • DDN为全透明网。

三，异步传输技术

• 不同步传输模式(ATM)是一种天文传输模式。

• 自动取款机将数据分离成固定规模数据单位,称为字母,48字节数据加上5字节头信息,共计53字节字母。自动取款机网络使用固定规模信标为数据分组提供固定规模通信模式。

• 自动取款机使用永久或交换电路(SVCs)的假电路发送数据。

• SVC是一种逻辑的点对点连接,它使用自动取款机开关来确定发件人与收件人之间的最佳路径。

• 自动取款机开关是自动取款机网络的关键传输装置,在网络数据传输之前建立虚拟电路连接。

• 自动取款机方法特别适合对广域网延误时间的严格数据要求。

第三节. 广域网接入技术

• 接入网络是一个设施网络,由企业节点接口(SNI)和用户网络接口(UNI)以及它们之间的各种传输实体组成,负责传输电信活动和提供交付能力。
• 网络接入的目的是负责将公司信息透明地传送到用户网络,即用户能够通过网络接入进入多个地方的公共汽车节点。

一，DSL接入

• DSL(数字订户线)是一种数字用户线。
• 利用双线传输媒体的点对点传输技术,使用电话网络中未使用的高频信号传输数据,使用混合软件和电子技术Communicateo点传输技术,使用双线传输媒体,使用电话系统中未使用的高频信号,使用软件和电子技术的组合传输数据。
• xDSL是支持任何数据格式或字节数据业务的 DSL 通用名词。 x 是对显示不同数据模式的多种数字用户线技术的通用描述。

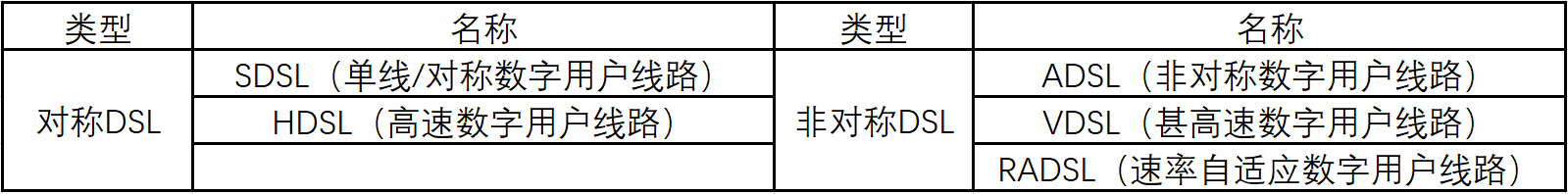

• 以同样的上下速度,DSL被分为对称的 DSL 和不对称的 DSL 技术,使用对称的 DSL 技术,下一条频道的速率高于上一条频道的速率。

1，对称DSL

• SDSL和HDSL都能够进行对称的T1/E1传输(分别为1.54兆比特/秒和2.048兆比特/秒),最大有效传输距离为34公里。 SDSL只需要一对铜扼杀,而HDSL则需要2-4对铜扼杀。

2，非对称DSL

1，VDSL

• 在XDSL技术中,VDSL是最迅速的。
• 在双字符串线上,VDSL的数据传输率为13-52百万比特/秒,数据传输率为1升5-2.3百万比特/秒。
• 传输距离只有几百米

2，ADSL

• 这是XDSL准入技术的典型应用。
• 频率分离技术用于基于传统电话线路的宽带网络接入技术,利用现有的ADSL电话线路。
• 通过ADSL提供对称传输。
• 工作过程
  1. 在 ADSL 调制解调器后,用户计算机创建的数字信号与电话语音信号合并到信号分隔器上。
  2. 通过电话线向电信局传送语音和计算机综合数据信号。
  3. 电信部的信号分离器向编码编码码提供语音信号,向数字用户提供计算机数据信号,供再利用。
  4. 再利用的信号由电信当局通过ISP传送到遥远的网络。

3，RADSL

• RADSL是自动调整数字用户线路,是ADSL的延伸,使服务供应商能够改变xDSL连接的带宽,以适应实际需求,缓解延绳钓和质量问题。它支持以自调整速度同步和非同步传输。数据和声音可以同时传输。

二,进入有线调制解调器

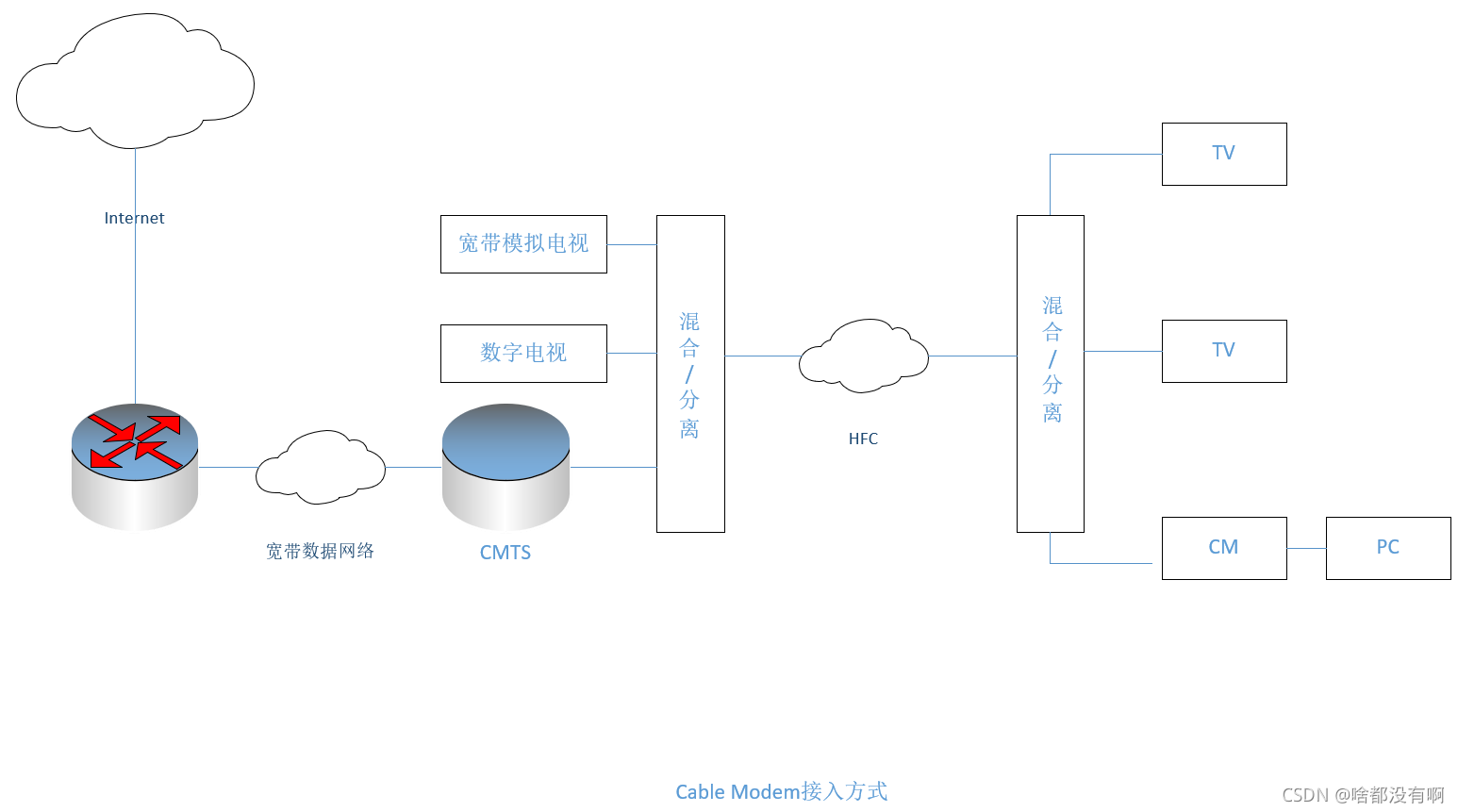

• 有线调制解调器是一种宽带接入方法,在混合光纤共轴电缆网络上运行。
• 有线调制解调器不仅仅是一个调制解调器;它包括调制解调器、调制解调器、解密设备、桥梁连接、网络界面卡、虚拟专用网络代理和以太网枢纽的功能和集成。
• 在氢氟碳化合物网络中,用户端系统主要由电缆调制解调器、计算机和应用软件组成。
• 电缆调制解调器,有时称为电缆调制解调器CM,是一种将有线电视网络与互联网连接起来的装置。

三，光纤接入

• 光纤接入网络(开放接入网络,OAN)是一个光纤传输网络,仅使用光纤作为传输媒介。
• 光纤接入分为3类
  • 没有源的光纤连接(无源光网络)
  • 获取源光纤(源光网络)
  • 光纤+局域网

1，无源光网络

• 被动海洋网络是一个点对点光纤接入系统。
• “n/a”指光分配网络(ODN, Optical 分发网络),它缺乏活跃的电子装置和电子电源,而是依赖非源设备,如分解器。
• PON分为3种
  • APON（ATM PON）
  • EPON（Ethernet PON）
  • GPON（Gigabit-Capable PON）

1，APON

• 自动取款机传输程序用于APON的上下信息传输,故障率为622兆比特/秒,155兆比特/秒,155兆比特/秒。
• 光节点和前端之间的距离可能高达10-20公里。
• 采用非来源的双星顶楼结构、时间回收和时间-时间-时间-时间-时间-多地点办法,可导致使用铝继电器、局域网连接、电路模拟和其他类似技术使用非来源的双星顶楼结构、时间-时间回收和时间-时间-时间-时间-时间-多地点办法,可导致使用铝继电器、局域网连接、电路模拟和其他类似技术。

2，EPON

• 25 可提供1千兆比特/上下带宽,传输距离可达10至20公里。
• 传输是一个可变长度的数据集,最长长度为65 535字节,提高了网络速度。
• 与数字电视、VoIP、视像会议和视像视像等未来业务的兼容性。

3，GPON

• GPAN保留了一些与PON没有直接联系的功能,如OAM信息、DBA等。
• Gpon建在全新的运输层上(传输对话层、TCL)。
• PON通常包括电信运营商端的OLT(光电终端)、用户端的ONOU(光网络装置)和ODS(光电分布装置)。
• ODN是一个光纤电缆网络,以PON技术为基础,主要提供OLT与ONU终端之间的光传输渠道。

2，有源光网络

• AON是指利用光电、光源和其他活性光纤传输装置(如光纤)在站点终端设备和用户分布装置之间发送信号的网络。
  • 有源光器件包括
    • 光源（激光器）
    • 光接收机
    • 光收发模块
    • 光放大器(光放大器、半导体光放大器等)。
• 源光传输设备将电信运营商端的设备(CE)和设备(RE)与源光网络连接起来,主干传输网络采用同步数字传输(SDH)和准同步数字传输(Pleochronous数字分层、PDH)。
• 用户终端设备的主要任务是收集业务、接口、再利用和传输。
• 电信运营商的终端设备主要完成接口安装、再利用和传输活动。
• 源光网络的顶部结构往往是恒星或环网络。
• 优势
  • 传输容量大
  • 没有中继器,传输距离可能达到70-80公里。
  • 用户信息是分开的,用点对点通信传送用户信息。
  • 技术成熟。

3，光纤+局域网

• 网络接入区的局域网区域是一个国内智能建筑,一个现代写作大楼,它提供与区域、大楼和桌面的宽带连接。
• 根据用户的光纤深度,有五种分类。
  • FTTC(“飞向曲线,路边光纤)
  • FTTZ(自由进入区,Fibre进入区)是自由进入区简称。
  • FTTB(进入大楼的纤维,进入大楼的纤维)是大楼的纤维的缩写。
  • FTF(从上到下,光学从上到下)是“从上到下,光学从上到下”的缩写。
  • FTH(家庭自由,家庭自由)是家庭自由的缩写。

第四节. 广域网通信议定书

• 连接路由器到路由器的互联网数据链层协议称为广域网通信协议。
• 常用的包括：
  • HDLC(高级别数据联系控制)是高级数据联系控制议定书的缩略语。
  • FR代表框架中继。
  • PP代表点对点议定书。
  • PPOE(Ethernet上的点对点议定书)是Ethernet的点对点议定书。

一，HDLC协议

• HDLC协议是一个注重点和同步的数据传输链层协议,主要用于在点对点的基础上在网络节点之间提供数据传输服务。

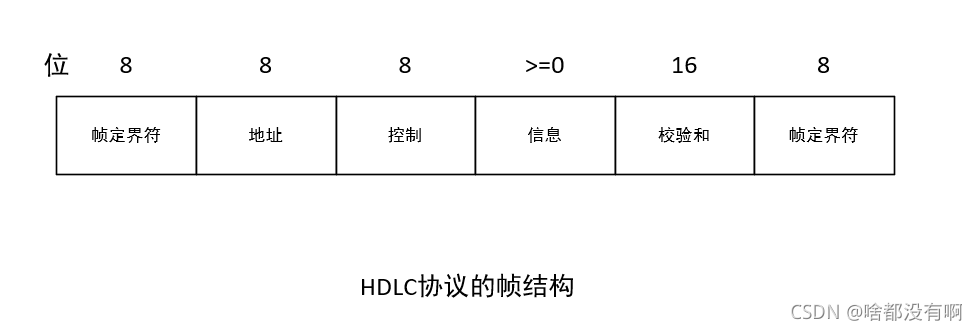

• DHLC协议在OSI网络模型的二楼运作,物理层负责传输和接收物理信号,网络层上的数据通过HDLC协议在二楼封存,该协议包括数据链层控制内设,并构成以以下格式在物理网络上传送的数据框架。


  • 0110是框架分隔器。
  • 终端的地址用来识别它
  • 要确认、查询和完成,将使用控制字段作为序列号。
  • 信息是传送的内容。
  • 循环冗余检查的验证和应用(CRC)。

• 《人道法律中心协定》有三种框架:

  • 信息帧（I格式）
  • 监督帧（S格式）
  • 无编号帧（U格式）

• HDLC是一个以地点为导向的协议,确保数据传输的透明度,它充满了位数。

二，FR协议

• 框架中继是一种数据包交换机制,使终端能够动态地分享网络媒体和现有能力。
• 框架继电器网络传输的数据框架使用“假电路”方法将数据分组传送到目的地。框架中的假电路是源点和目的端点之间的逻辑联系,提供了终端设备之间的双向通信路径,唯一的标记是数据链接识别符(Data Link Connect Ilationationation, DLCI)。
• 框架继电器采用多路再利用技术,重新使用大量虚拟电路作为远程跨网络传输的物理虚拟电路,从而降低终端设备连通性和网络结构的复杂性。
• 两个行动由一个框架中继网络提供。
  • PVC(永久虚拟电路)是永久假电路的缩写。
    • 网络管理器创建专门的点对点连接。
  • SVC代表已切换的虚拟电路。
    • 用于创建ISDN连接的相同信息顺序,根据呼唤电话使用。

三，PPP

• PP(点对点议定书、点对点议定书)是包装点对点网络之间数据转让的一种方法,它支持多种网络级协议,如IP、IPX和AppleTalk, 并取代了原非标准链级协议(SLIP)。
• 支持非同步的有形线路传输以及同步的有形线路传输、链接设置、质量测试和网络级协议的再利用。
• PP允许讨论许多设置因素,例如动态IP地址分配和管理。

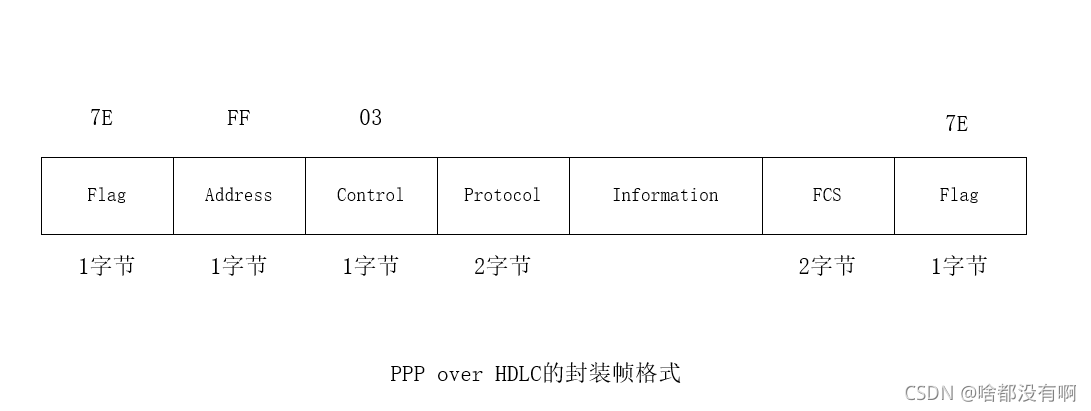

1，PPP帧格式

• PP在数据链层运作,数据框架格式不仅包括框架定义和误差探测功能,而且还包括协议识别功能,使许多网络一级的协议在同一链条上同时交付。


  • 旗帜: 一个标记字段, 标明框架的开始或结束, 由二进制序列 0110 组成, 即 0x7E 。
  • 地址:用二进制序列 11, 即通常的广播地址是 0xFF 。 目前, 该字段没有意义 。
  • 控件: 由二进制序列0011组成的控制字段, 需要使用非同步框架传送用户数据 。
  • 《议定书》:用于确定在PDF框架信息领域密封的议定书的《议定书》字段。
    • 0xc021: LCP(链路控制协议)数据包在信息领域传递。
    • 0xc023:信息领域包括PAP(密码认证协议)认证电文。
    • 0xc223:信息领域包含CAP(握手认证协议查询)认证信息。
    • 0xc8021: NCP(网络控制协议)数据传输在信息域中传输。
    • 0xc0021: IP数据传输存储在信息领域。
  • 1500字节的信息。包括《议定书》字段中的协议包。
  • FCS: CCRC 数据框架传输准确性测试的框架检查序列字段。

2，PPP的构成

• 界面通常称为本地界面或本地端口,而另一个界面则称为同行对端界面、远程界面或同行短期界面。
  • 提供一种方法,以封装序列链接的数据,并完成点对点链接数据表的封存。
  • 联系控制议定书(LCP)是一项用于启动线条、进行测试、任择协商和关闭连接的议定书。
  • 网络控制协议(网络控制协议、NCP)用于构建和配置许多网络层面的协议,PP利用NCP封装各种网络层面的协议,如IP和IPX协议协议(Network控制协议、NCP),用于构建和配置许多网络层面的协议,PP用NCP封装各种网络层面的协议,如IP和IPX协议。

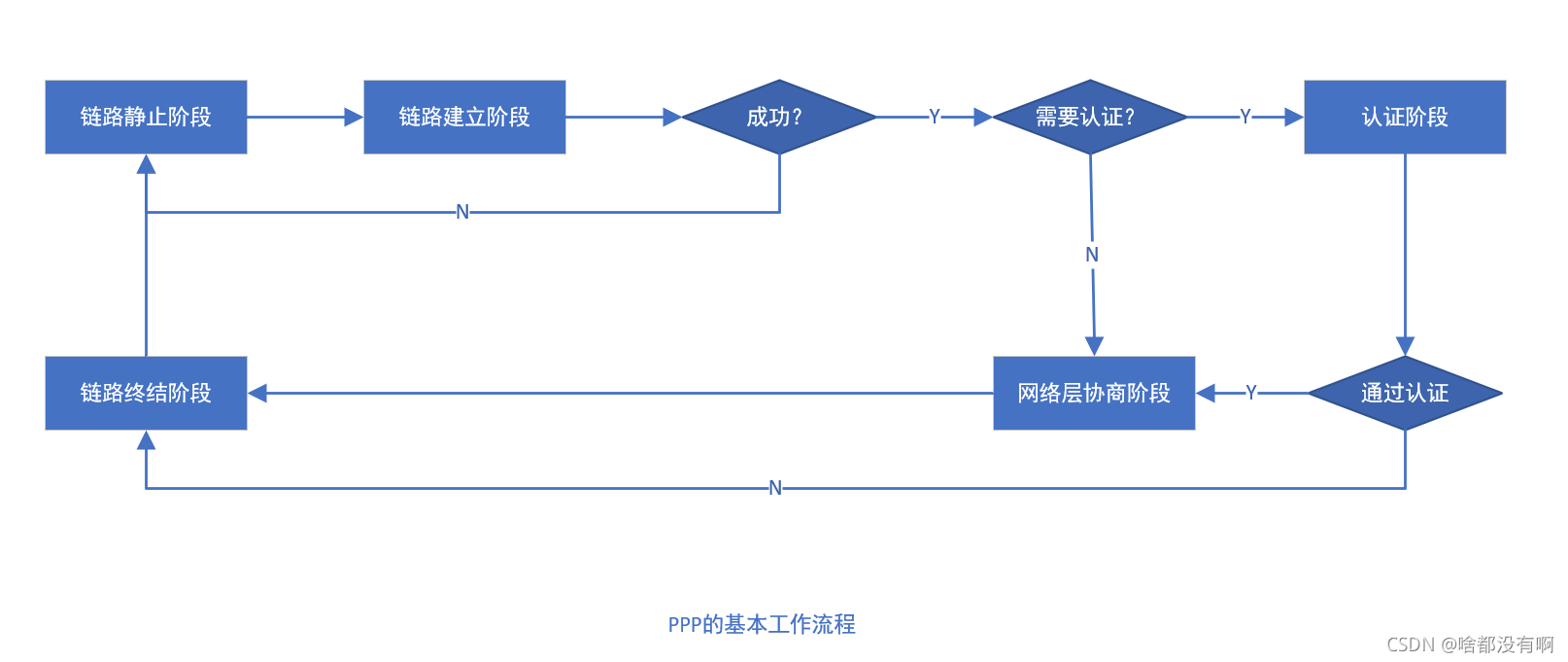

3. 基本购买力平价的工作流程

• 典型的公私伙伴关系工作流程由五个不同步骤组成。
  • 链路静止阶段
  • 链路建立阶段
  • • 当物理层检测到该直线可以进入时,它向链层发出直线激活信号,而PP设备在等待对LCP Contuture-Ack报告的答复时,发出LCP Contuture-Ack请求信息,而LCP报告处于LCP状态,而链层参数则通过谈判达成。
    • 在就LCP提交材料进行谈判时,采用必要的协议进行认证,认证阶段已经到位;否则,网络一级的协商阶段就直接到位。
  • 认证阶段
    • 密码验证协议或质疑握握手协议的认证
    • 安全认证禁止第三方窃取数据或冒充遥远的客户连接。
    • 如果认证失败,则转移链条终止阶段。 在这一点上,只允许使用链接控制协议、认证协议和链接质量监测协议,并删除收到的任何其他提交书。
  • 网络层协商阶段
    • PP要求在链接建立阶段选择许多网络控制阶段(NCCP),而超过PP链接的网络级协议所需的参数是通过NCP谈判达成的。
    • 每个网络层协议由适当的网络控制协议设定,每个NCP可以随时开放或关闭。 一旦建立了NCP,PP可以开始沿链条从网络层传输数据信息。
  • 链路终结阶段

四，PPPoE协议

• 在以太网环境下,PPOE能够建立个人计算机主机与远程宽带接入服务器BRAS之间的点对点连接。

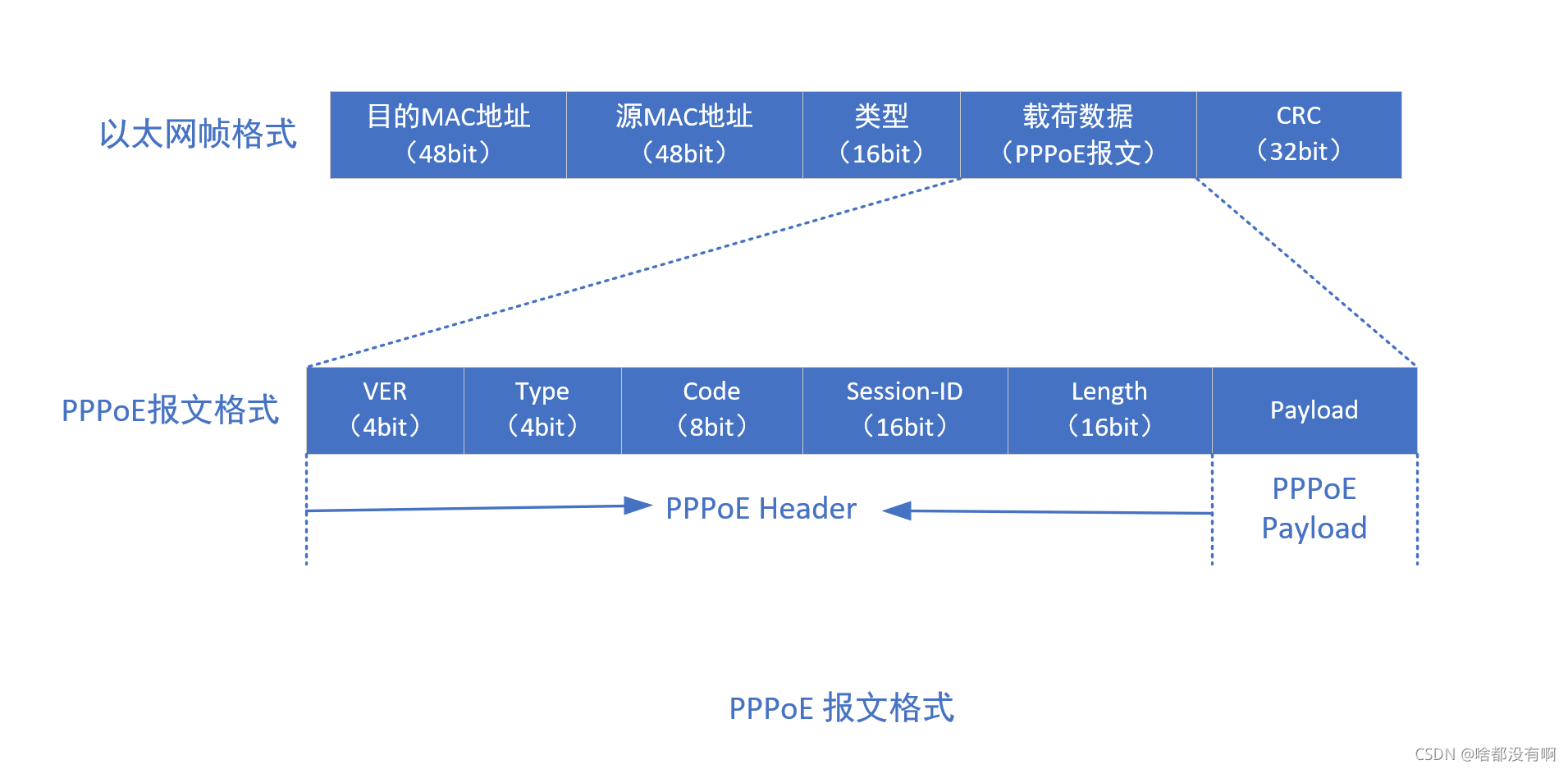

1. 《行动计划》报告格式

• 如果Tainet框架类型字段的值为 0x8863 或 0x8864, 以太框架的负载数据为 PPOE 报告 。


• PPoE报纸分为两部分:PPoE页头和PPpoE 有效载荷。

  • PPOE 信头 :
    • Ver 字段总是有 0x01 值 。
    • 类型字段的值总是 0x01 。
    • 守则领域用来表示各种形式的公私伙伴关系报告。
    • 届会编号字段用于区分 PPOE 届会。
    • 长度字段指定了PPOE报告的净收费长度。
  • PPoE Peadload中的有效载荷字段用来附加 PP框架。

2. PPOPE的工作流程

• PPOE联系是在PPOE发现(PPoE发现系统)和对话(PPEE会话系统)阶段建立的。
  • 探测步骤涉及主机在广播网络上寻找宽带接入服务器Bras,并在许多可能的宽带接入服务器之间找到点对点关系。
  • 与购买力平价不同的是,PPOE数据报告被密封并发送到以太网络框架中。

1，发现阶段

1. 要访问服务器, 用户将主持PADI( PPOE 主动发现整合) 广播的首次主动分发 。
2. 当访问服务器收到 PADI 提交文件时,它会回复 PADO (PPOE主动发现办公室) 。 此时, 电文与在Tainet 源地址向服务器提供的 MAC 地址和从 PADI 用户主机获取的 MAC 地址相对应 。
3. 在重访PADO时,用户主机确定适当的访问服务器,并请求提供PADR访问服务器的信息。
4. 当访问服务器收到PADR信息时,它开始向用户发放一个独特的会话标识会话代号,启动 PP 状态机器为 PP 会话的启动做准备,并向 PADS 发送一个会话确认包和会话标识会话代号。

2，会话阶段

1. 在会议阶段,LCP、认证和全国大会党协议之间有一个协商进程。
2. PPOE还提供一份PADT(PPOE主动发现技术)报告,该报告可在PPEE会议开始之后提供。
