本条的主题是北京Kaijiang自动技术有限公司(下称Kaijiang Smart)制造的Moodbus-profinet网网关KJ-PNG-001连接。电气阀门的使用方式如下:
1.案例简介：本案例现场在在4-6型坦克单位中,雇用了拥有15万吨储油设施的天津市燃料石油公司,每坦克6至12个不同的坦克,每坦克2个。电阀用于控制油流进出罐体。modbus的通讯协议，PLC使用的是西门子1200系列PLC，现场采用PROFINET以太太网的工业互联互连将Modbus转换为Profinet网关。由于罐体与控制室之间的距离,该设施的设计具有开放性情报。WYS208/2F本案的功能是管理油箱中的油、油流开关和将电阀放在控制室。
2.案例说明：开疆智能使用时,制造汽车客车到Profinet网网关KJ-PNG-001不需要任何额外的编程,而是需要根据相关设备提供的连接点清单建立一个简单的设置。
(1) 设备是否与MODBUS通信主站连接或断开?
在这种情况下,电阀是MODBUS的一个基地站,因此KJ-PNG-001是MODBUS的主要站。
(2) 连接它们的装置总数是多少?每个装置的位置在哪里?每个装置的MODBUS通讯协议格式是什么?
在此情况下,每辆坦克有一个KJ-PNG-001KJ-PNG-001KJ-PNG-001KJ-PNG-001加两个电阀门,电阀的地址定为1号和2号(在此情况下,每辆坦克有6-12辆坦克,方式相同)。
数据地点: 8 校验地点: 无停停地点: 1 港口速率: 19200
（3) 阅读和写作的PLC参数是什么,其中涉及MODBUS中的区域,这些参数中相关的MODBUS地址是什么?

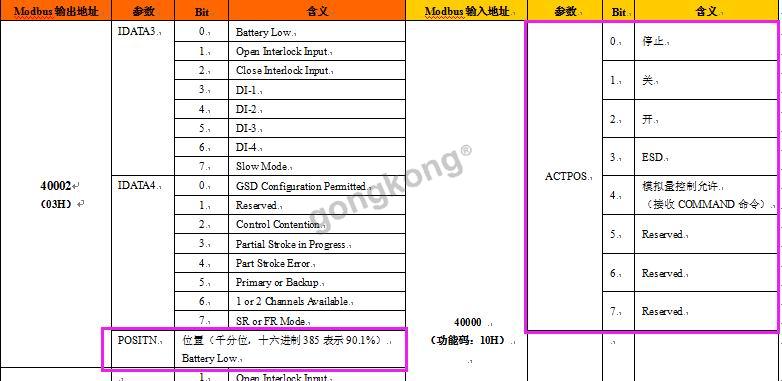

附件一载有通信立法如下:这种情况需要阅读电阀的位置(Modbus address 4002),写上阀门停机、关机、开机等。 (mobus address 40.0, bit1, bit2..
表一：
(4) PLC PLC IPIP 地址和名称
Siemens PLC PLC IP 地址,PLC 名称: PLC_1

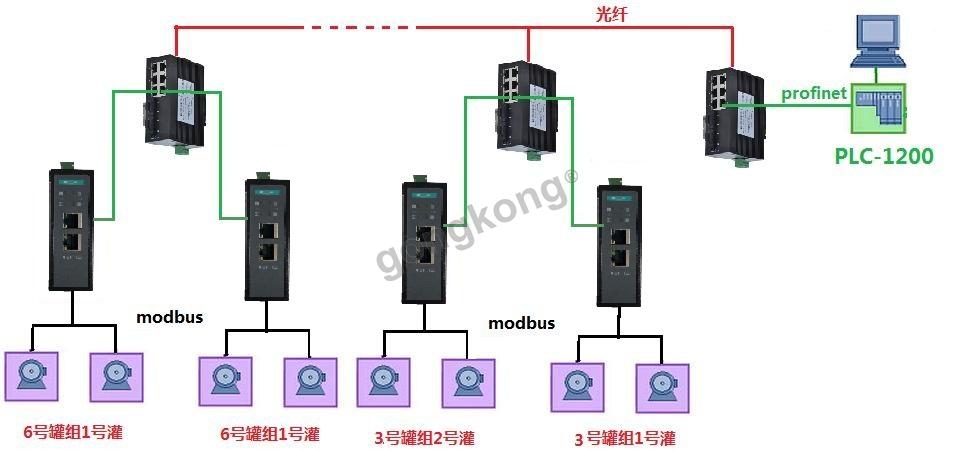

(5) 绘制基本网络地图:
三. 案例设置: 导入 XML 以构建新项目 。

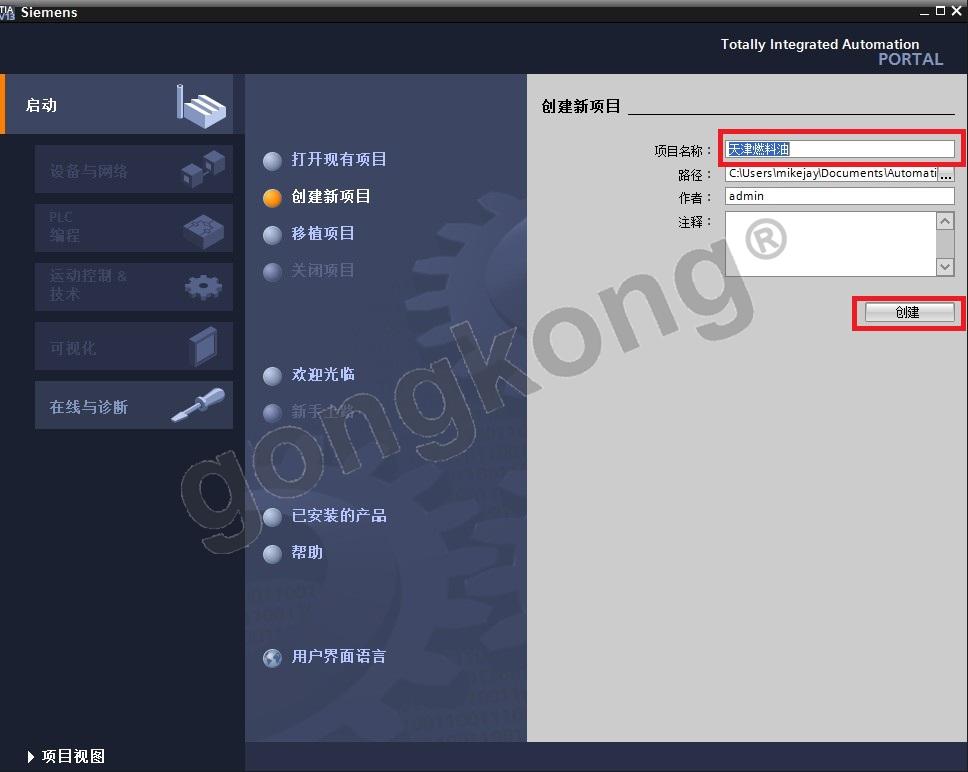

(1) 打开博途软件 “TIA Portal V13 ”创建新项目—>输入项目名称—>创建。图3-1：
图3-1

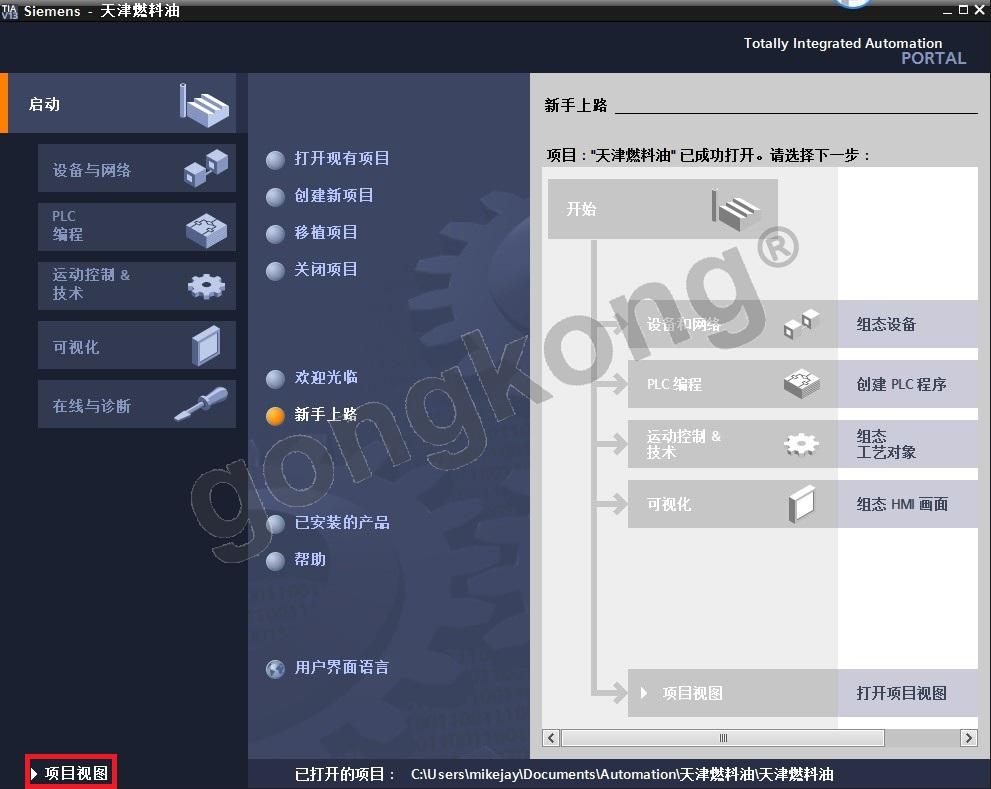

(2) 选择项目视图,例如图3-2。
图3-2

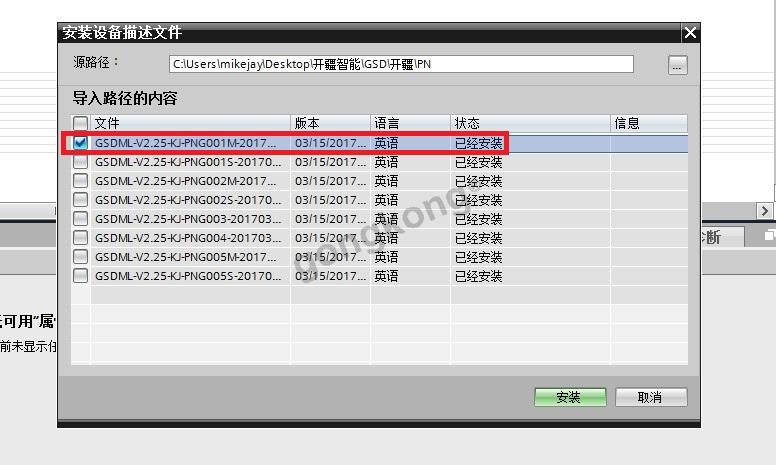

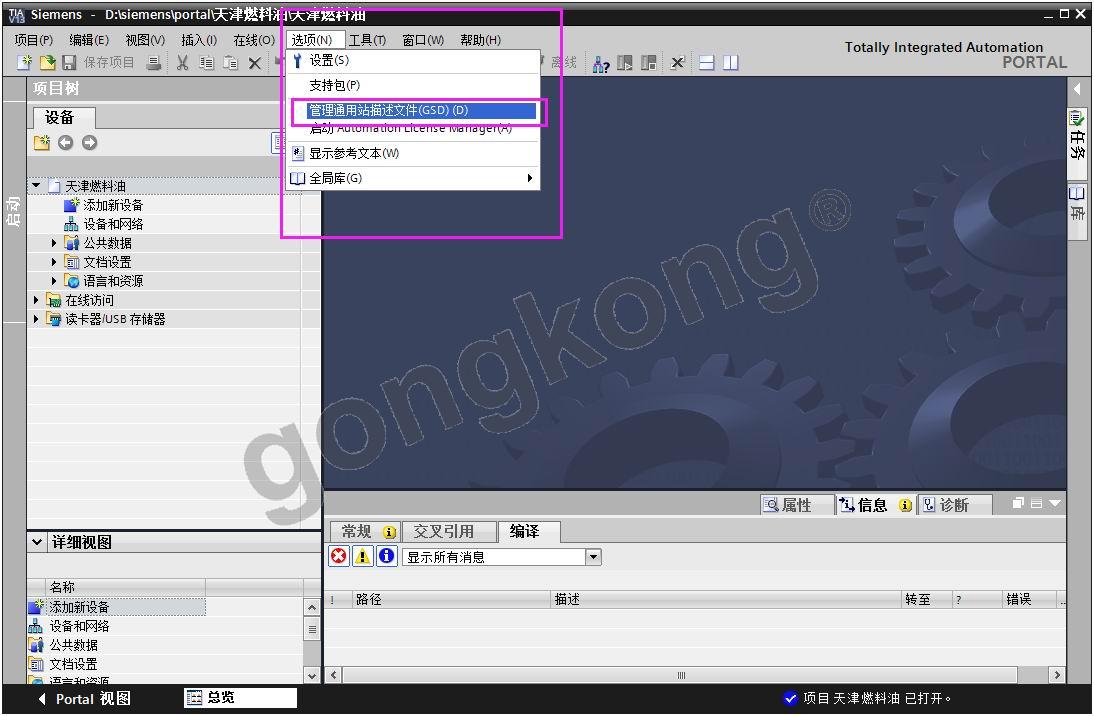

(3) XML 文件安装 3-3-3-44
图3-3
图3-4

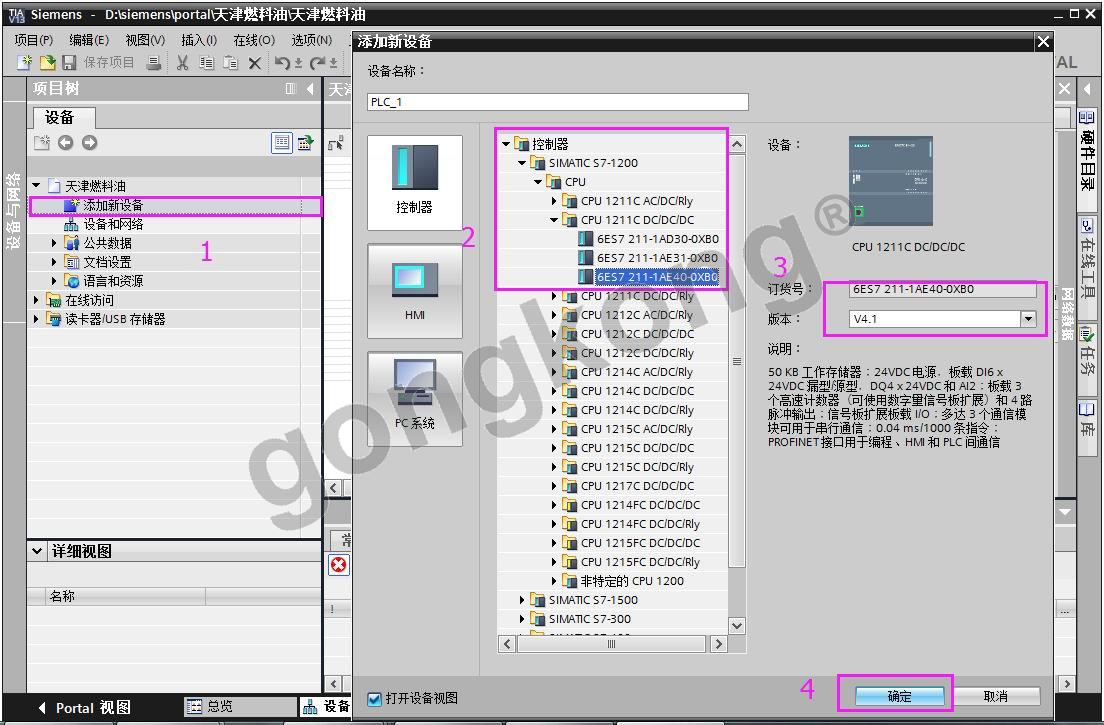

(5) 硬件配置 -- -- 例如,如图3-5所示,建立一个PLC。
图3-5

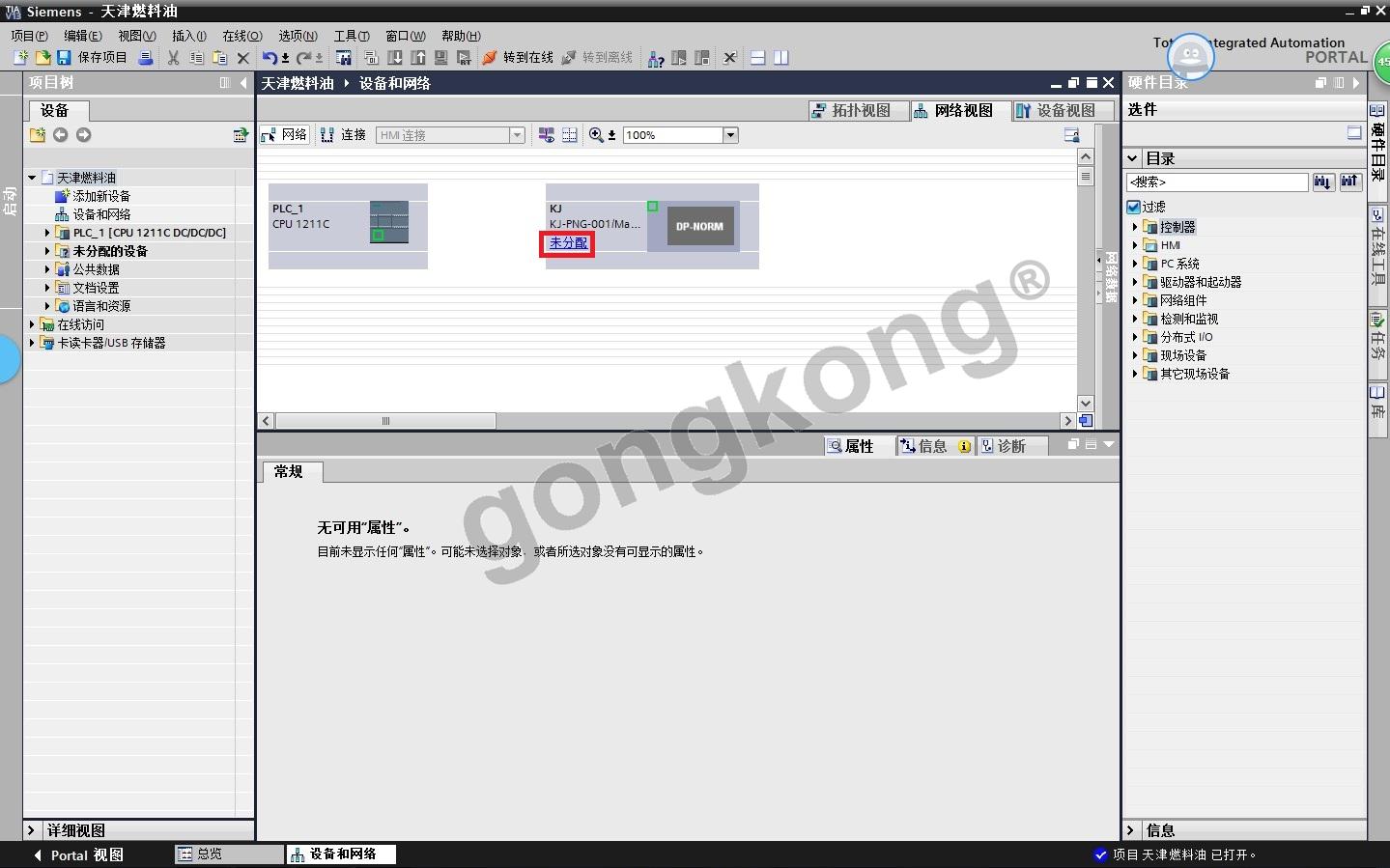

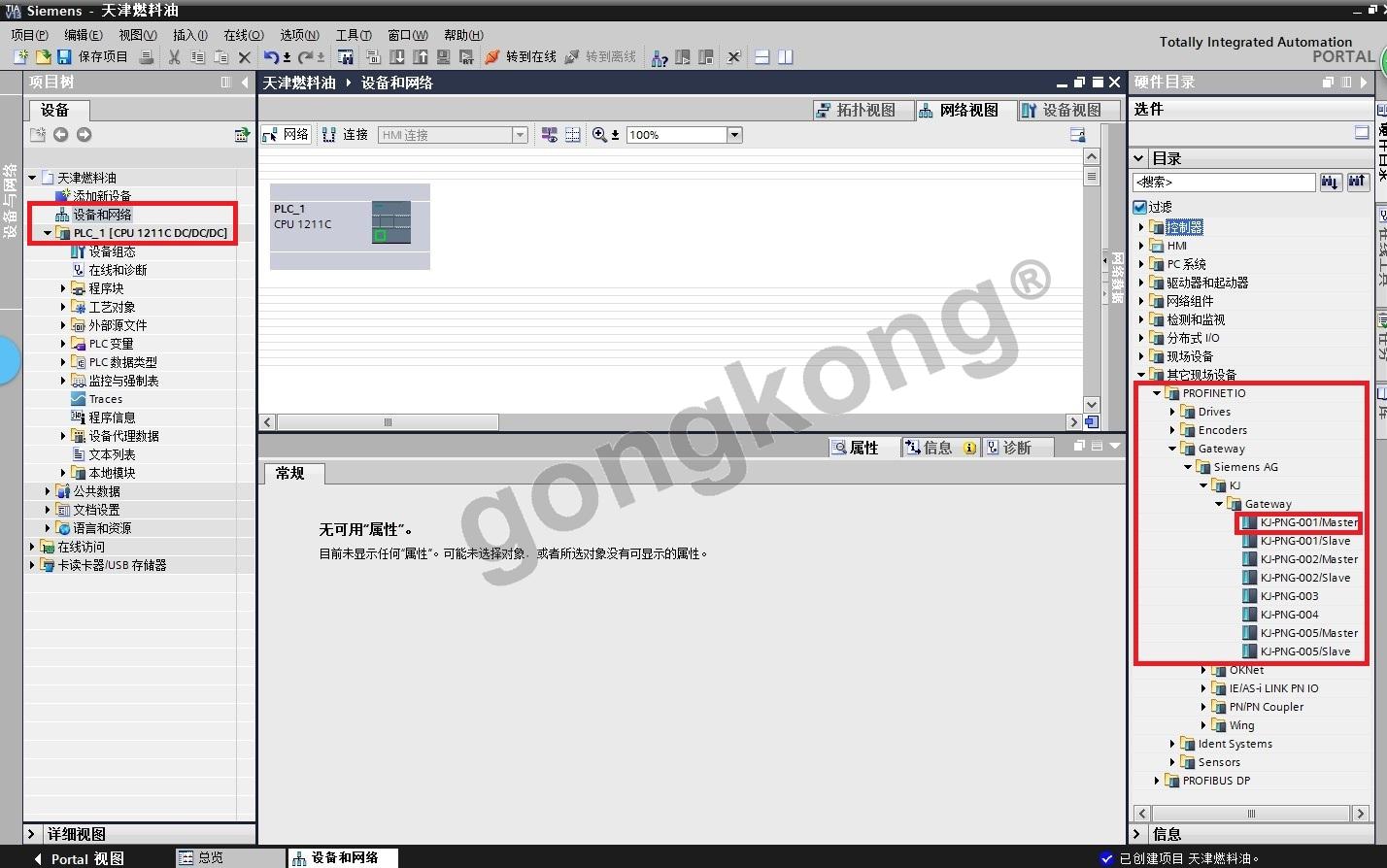

(6) 硬件配置 -- -- 如图3-6所示,从站点生成PN。
图3-6

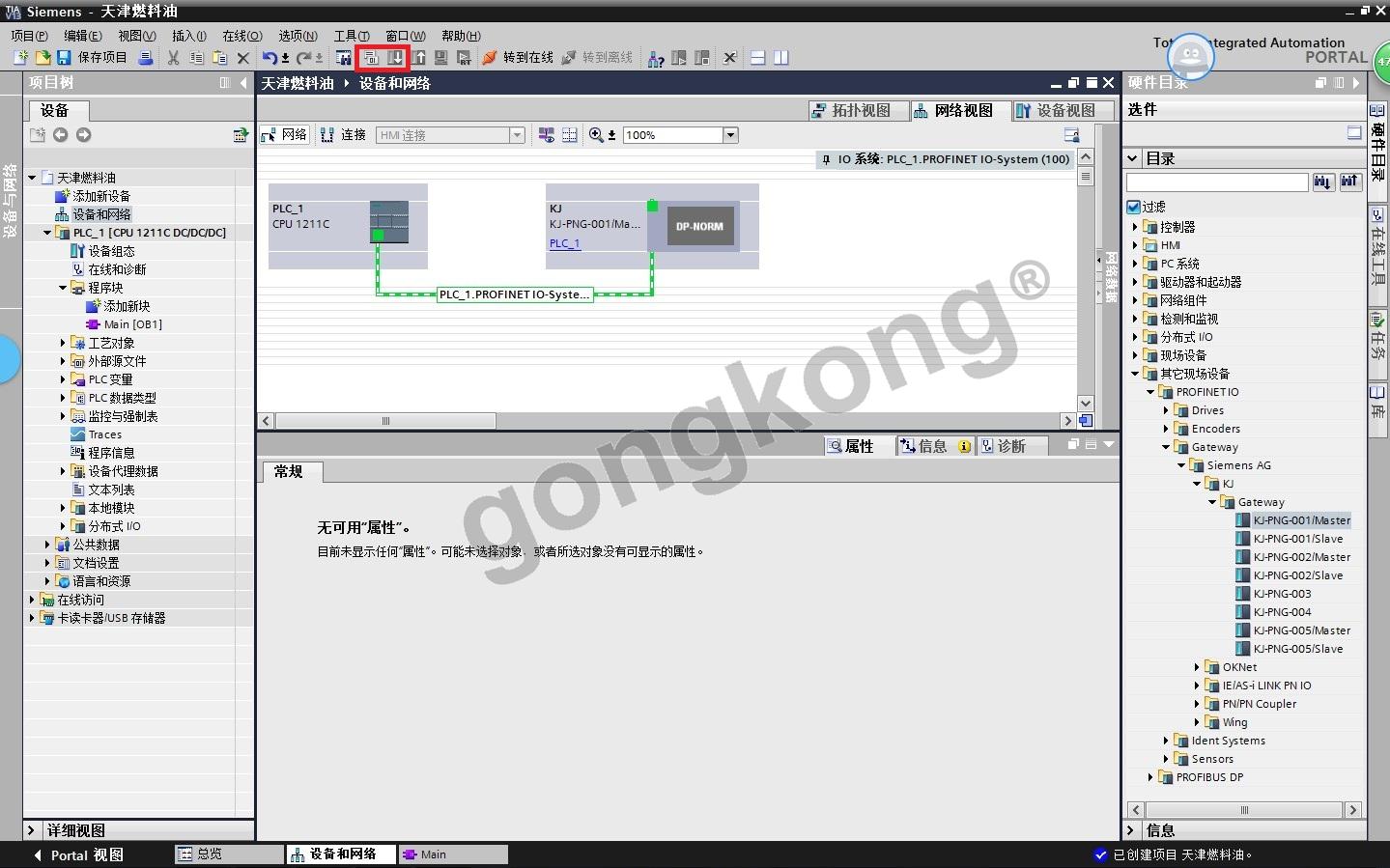

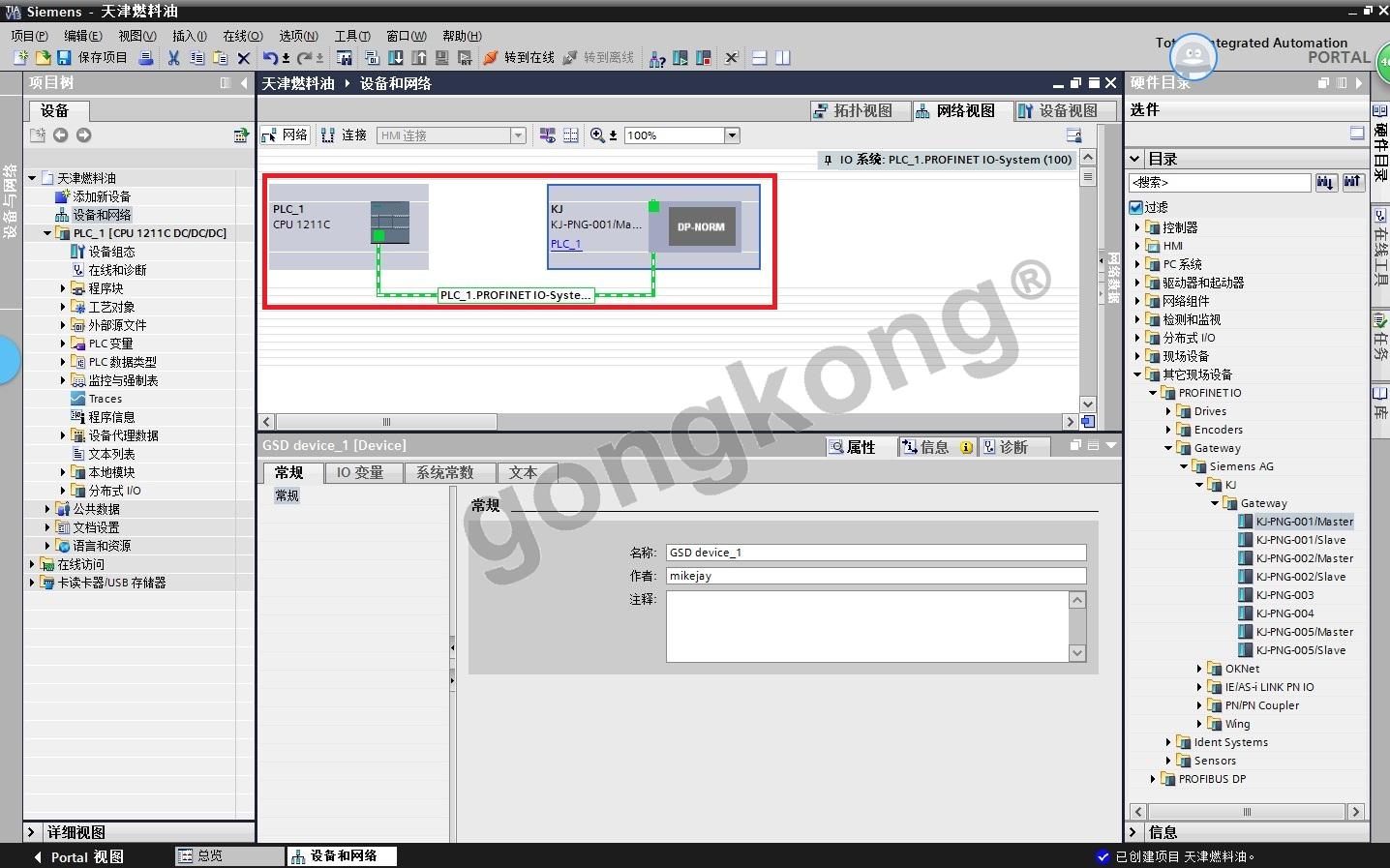

(7) 硬件配置 -- -- 如图3-7和图3-8所示,创建PROFINET链接。
图3-7
图3-8
(8) 硬件分组 -- -- 如图3至图9所示,将Modbus的IP地址和名称改为PropiNet网关KJ-PNG-001组(IP地址将与真实的PLC地址共享,名称与KJ-PNG-001相符)。
图3-9

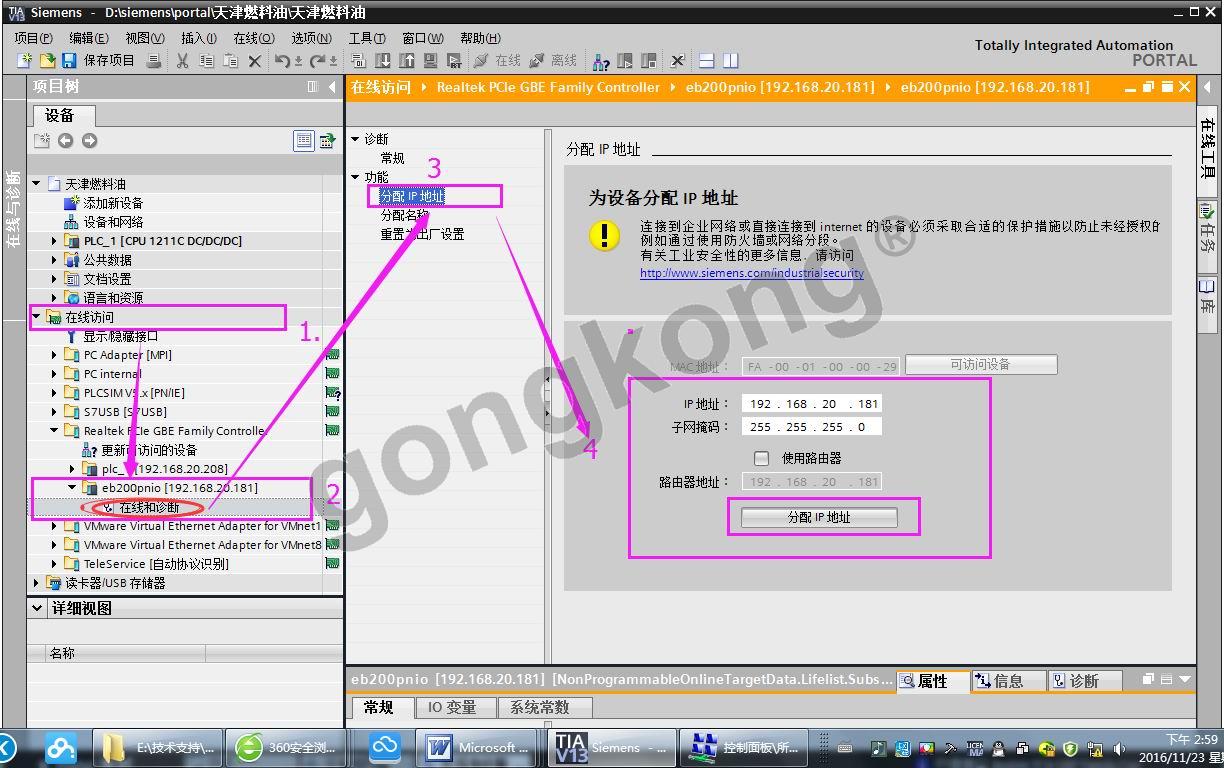

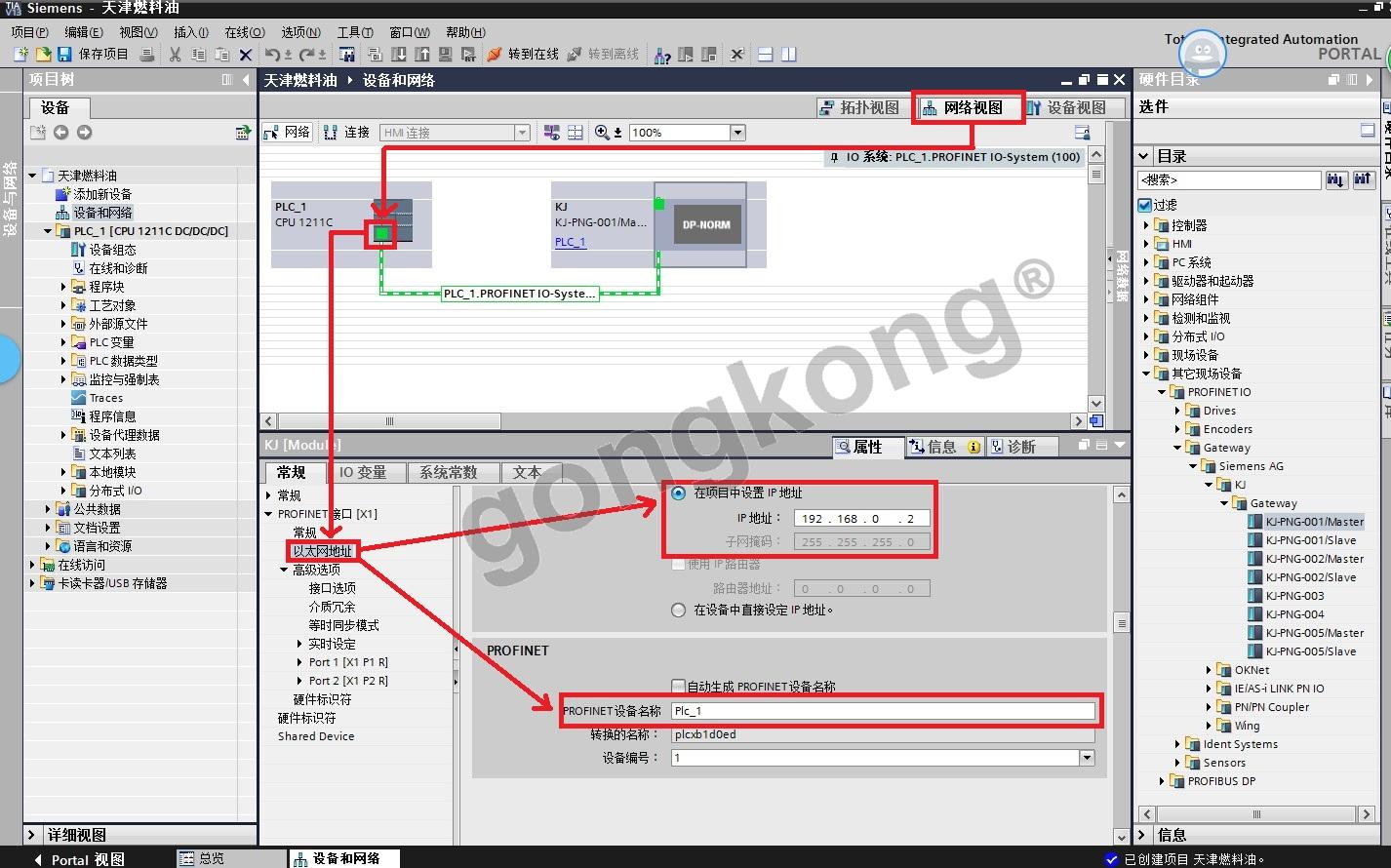

(9) 如图3-10所示,硬件分组意味着将IP地址和名称分配给PLCs(此处设定的设置与实际PLC的设置兼容)。
图3-10

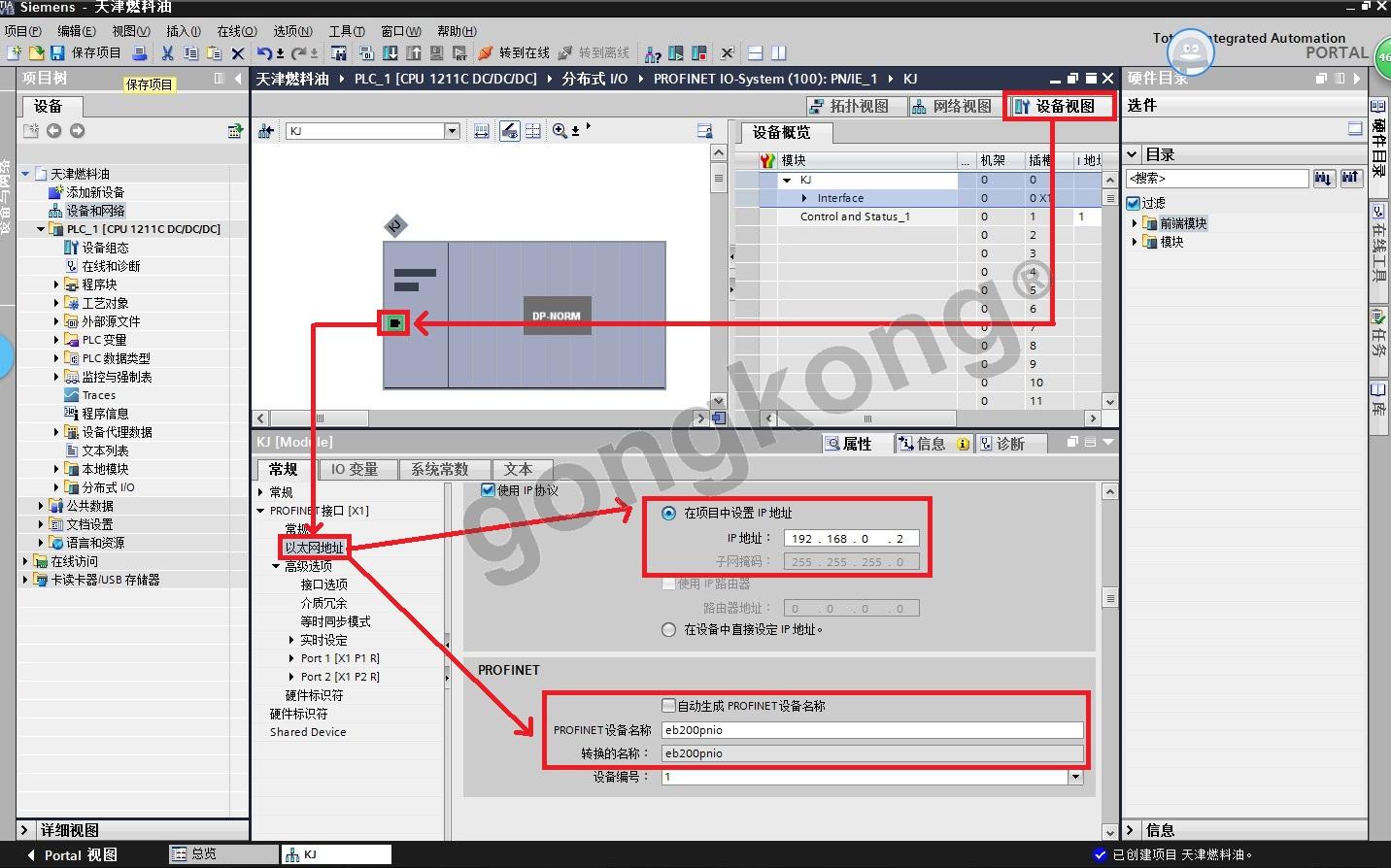

(10) 硬件分组 - 配置组合式 Modbus 转换 ProfiNet 网关 KJ-PNG-001 的 IP 地址和名称(此处设定的指定参数与实际 PLC 参数兼容),如图3-11所示。
图3-11

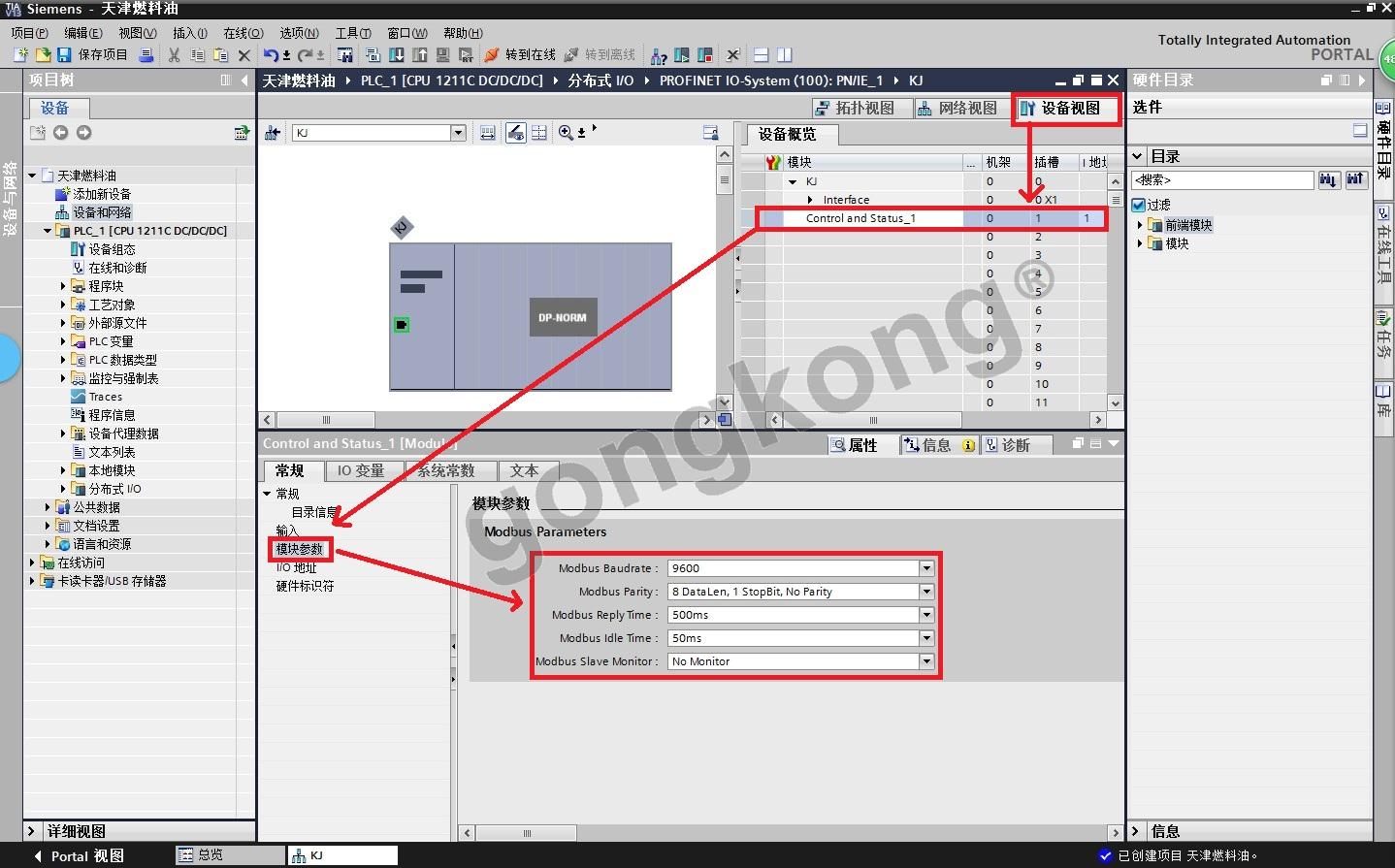

(11) 硬件组别 - 设定组合的模块特性(包括端点速率、校准轮廓等)。图3-12提供了一个带有符合设备实际设置的参数集的设备的示例。
图3-12

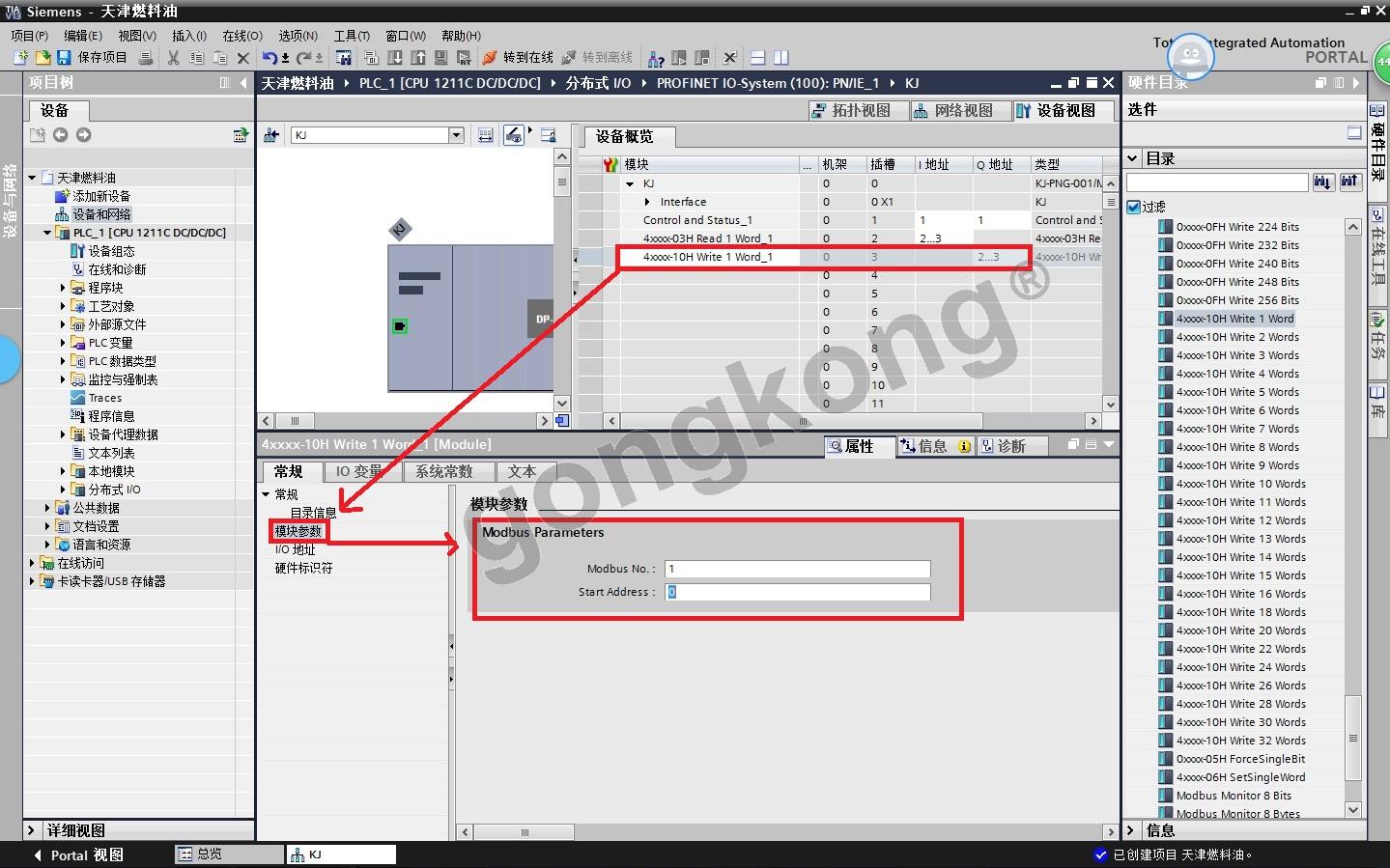

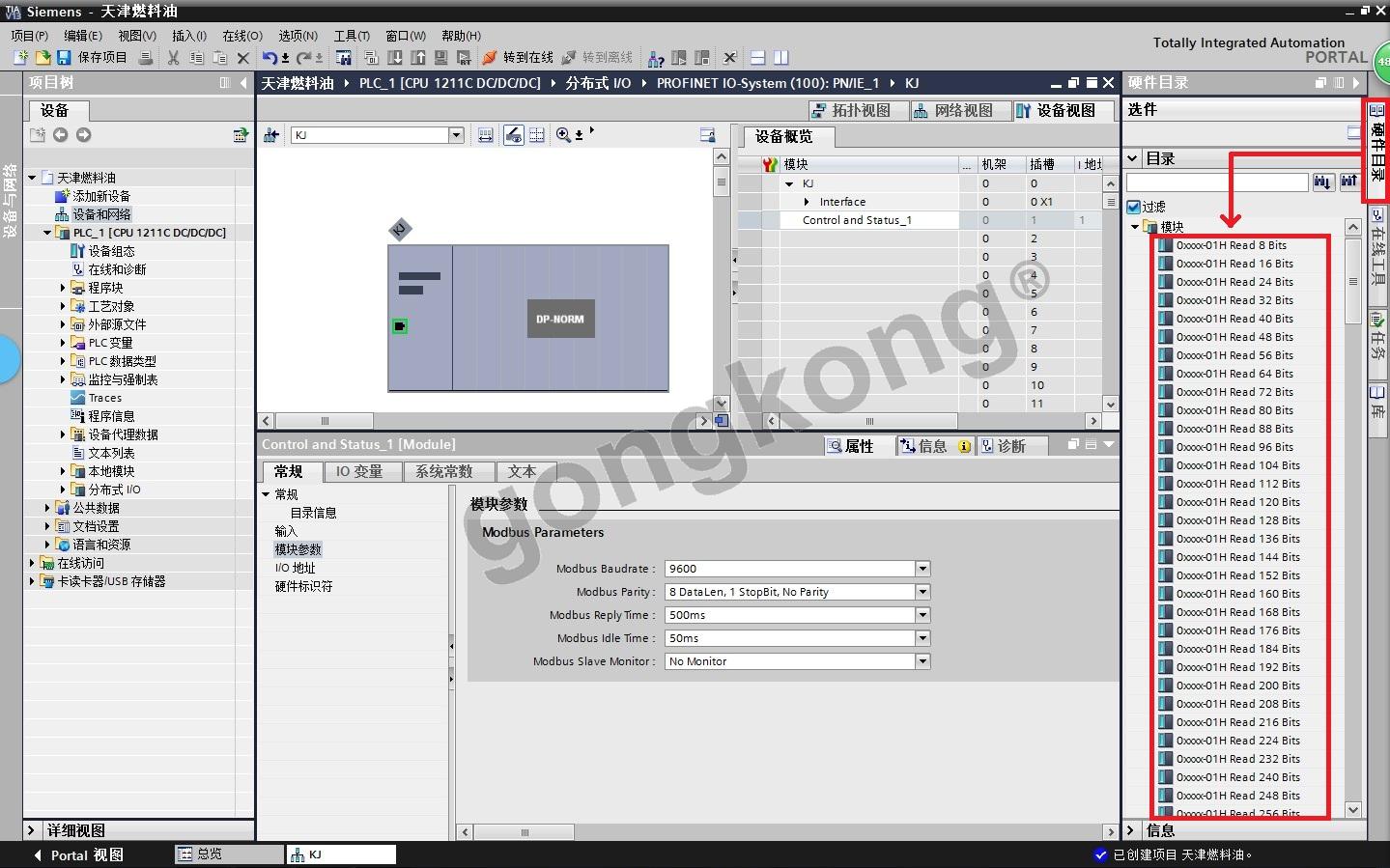

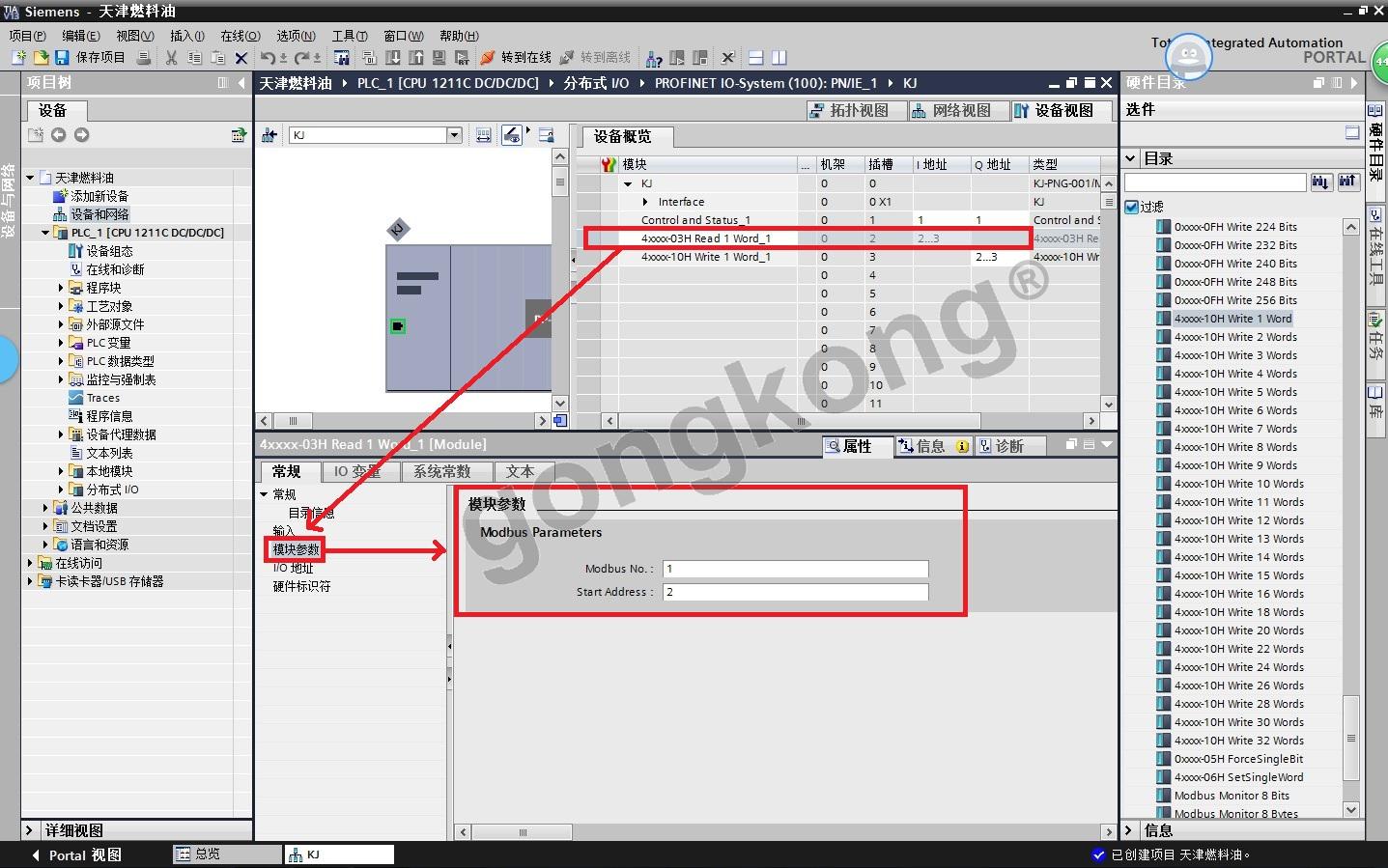

(12) 硬件分组 -- -- 如图3-13、3-14和3-15所示,配置附属于设备的主台站读写功能。
图3-13
图3-14
图3-15
(13) 硬件配置 - 如图3-16所示,开始 Modbus 转换 ProfiNet 网关。
图3-16
(14) 硬件配置 -- -- 编译了图3-17等下载程序。
图3-17

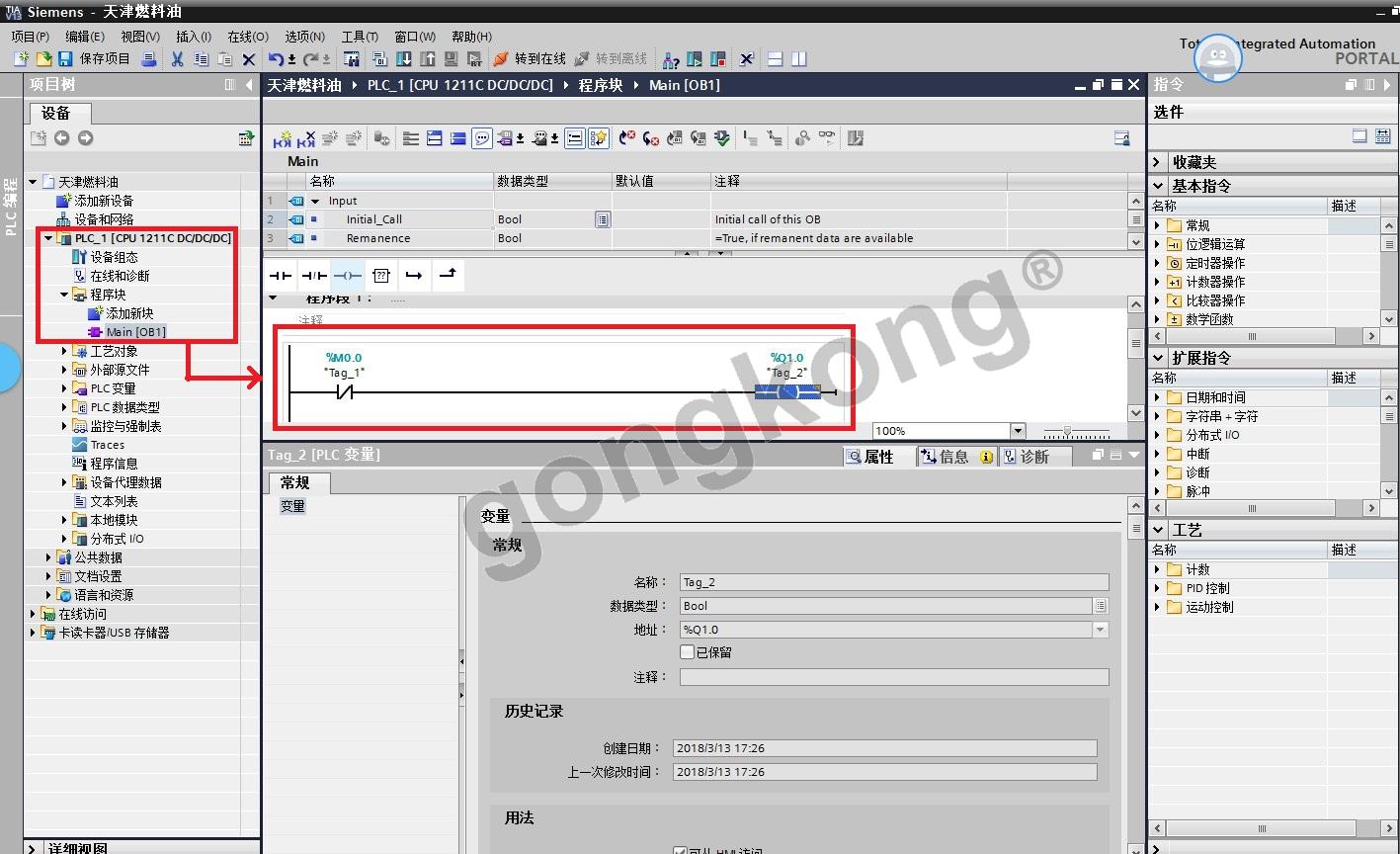

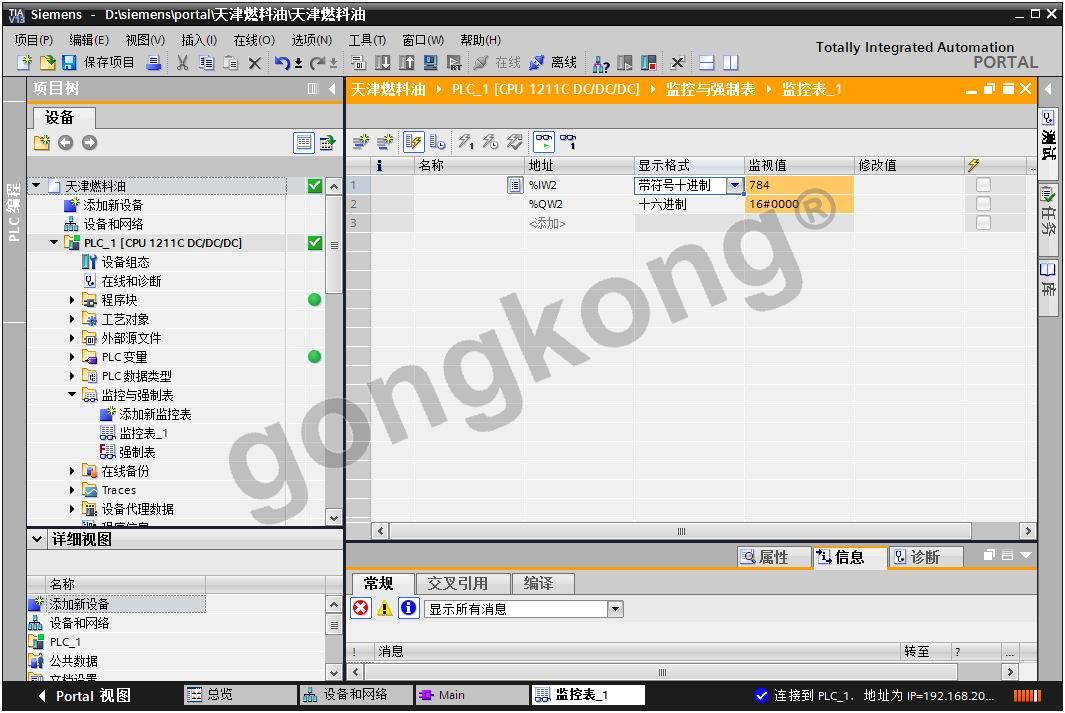

(15) 阅读和写作参数测试:IW2读取电力阀MODBUS 地址为4002参数。
QW2 的位元2 表示阀门打开, 当值设定时, 阀门显然是打开的。 停止和关闭动作也可以使用相同方式完成 。
图3-18
简而言之,用户可以迅速完成PROFINET和MODBUS协议的转换,以便使用PROFINET总线协议读写MODBUS设备的数据,简单易懂地使用Modbus转换 ProfiNet网关的上述配置。
