VLAN开关第三部分:VLAN开关导师一:一线重复使用,网格一线重复使用

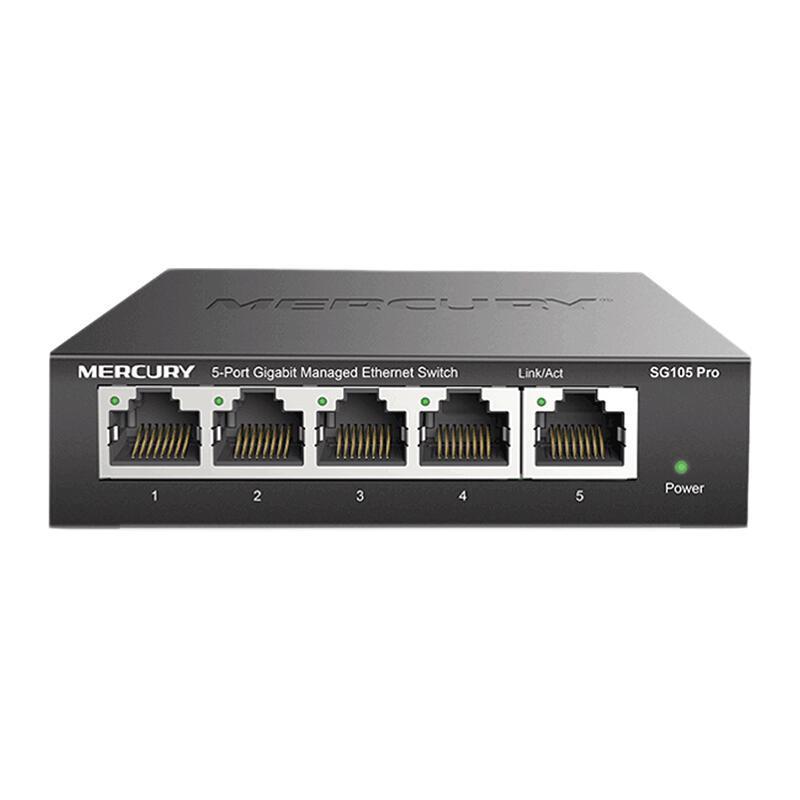

由Mercury SG105Pro5提供的全千兆字节智能管互换,99美元 五千兆字节的港口通过高效传输提供。 京东 去购买

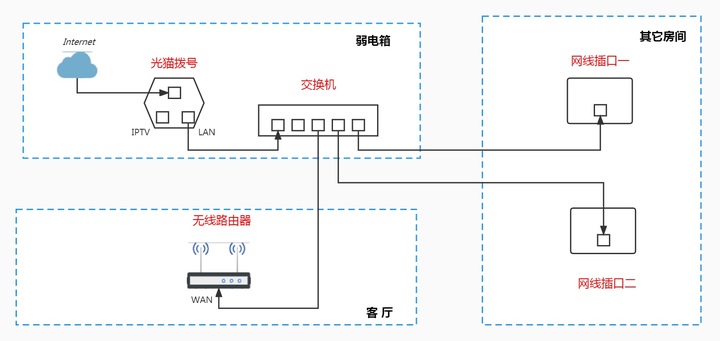

目前,无线路由器已成为每个家庭的一项要求。 对于大多数家庭来说,无线路由器一般能够满足无线网络家庭的需求。 但是,如果客厅安装无线路由器,房间就有一个网络需求:如果有台式计算机,等等。 大多数房屋都重新装修,几乎每个房间都把一条网络线拉到弱小细胞的位置。

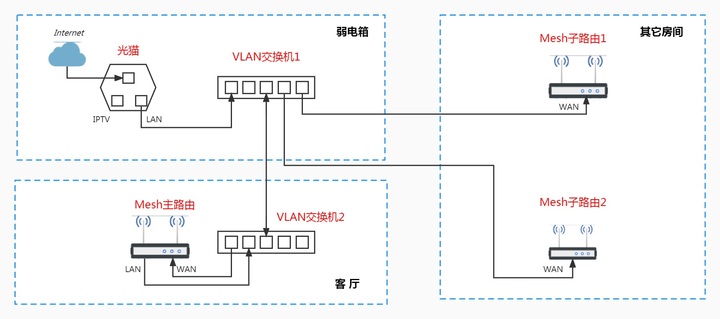

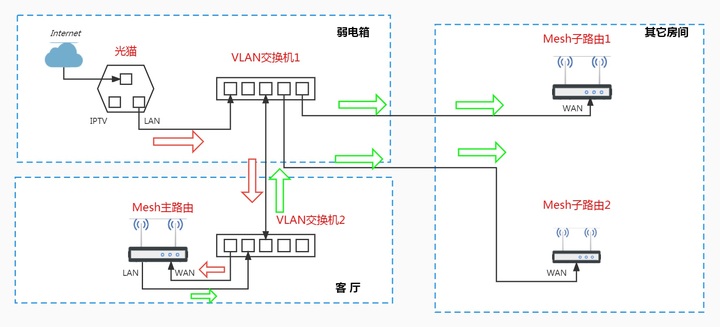

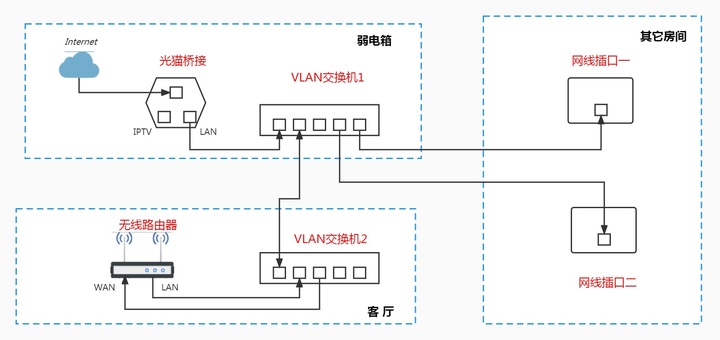

对于某些早期的网络运营商来说,轻猫与一座桥梁相连,需要连接到一个连接到网上的主要线路,因此,如果目前起居室中只有一个网络,那么其余的房间将需要一个网络或几个路由器,并有一座桥梁或Mesh网络,如下文所示:

• 单路由多网口

• 多路由Mesh组网

VLAN(虚拟局域网)转换为中文为“虚拟局域网”。 VLAN在这里使用的功能是将外部广域网与内部局域网分开,当 VLAN分割时,广域网和局域网可以在同一网络中传输,而不相互影响,因此重复使用单线。

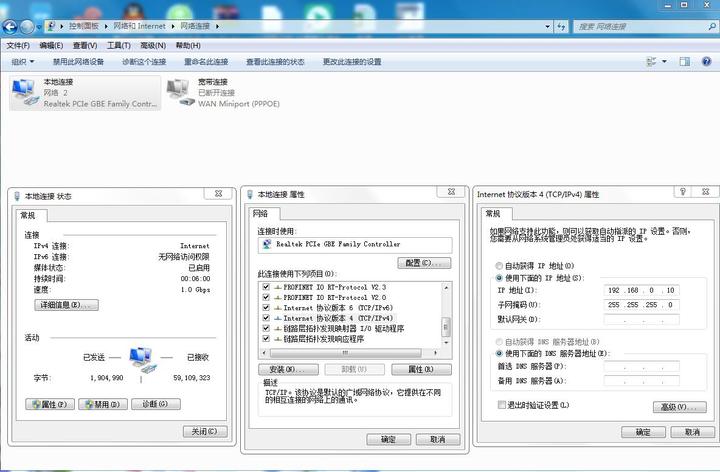

VLAN开关同样是一个简单的网络部分,有两个VLAN开关段与Mercury SG105 Pro 5 类别相似。 Mercury SG105 Pro开关也很容易设置,从开关开始,而Mercury SG105 Pro开关的地址如下:如果计算机与开关有电缆连接,计算机的电缆门户必须与开关的网络部分相同:计算机的Ethernet门户与开关的网络部分相同:计算机的Ethernet门户与开关的网络部分相同:计算机的Ethernet门户与0开关的网络部分相同。

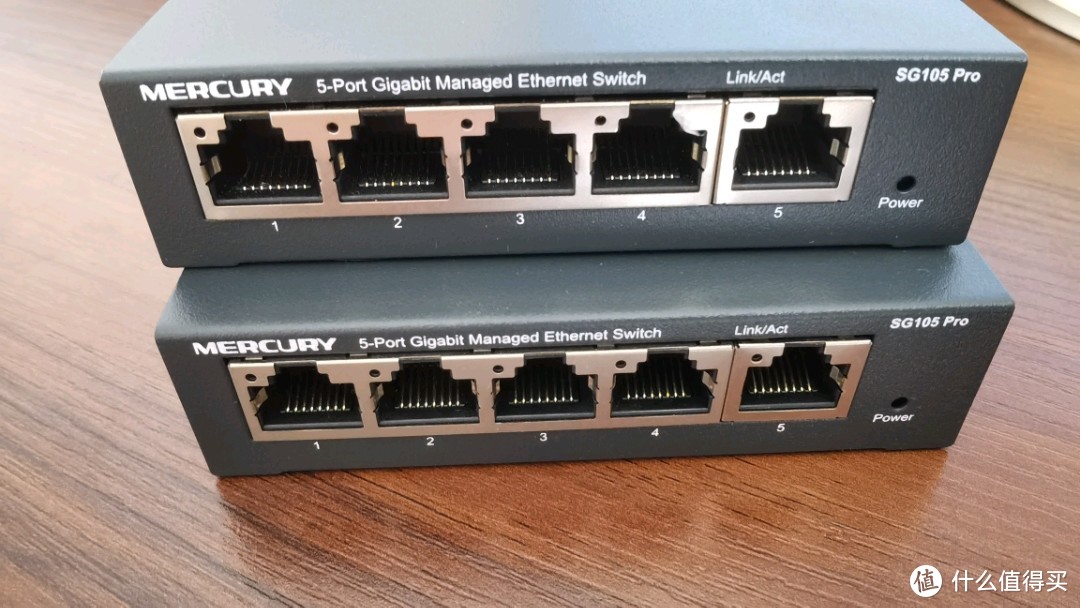

汞SG105 Pro有5个VLAN开关,而汞SG108 Pro有8个VLAN开关。

上述两个VLAN开关的设置方式相同,因为两个开关使用的是同一个嘴,一个用于连接WAN,2. 4个用于连接局域网与内联网,3个在广域网和局域网之间共享。

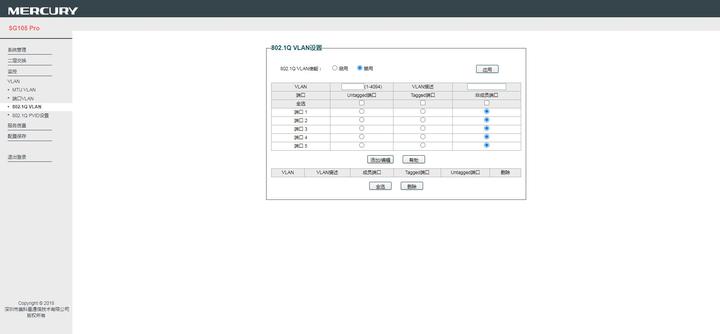

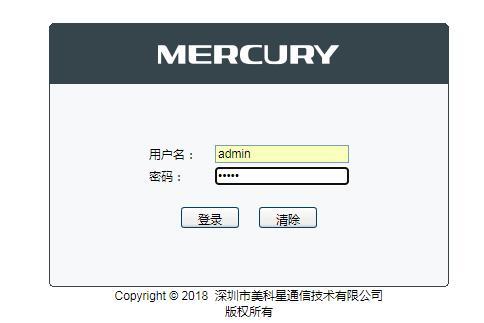

单独的 VLAN 选择未加标记的端口, 而通用的 VLAN 选择标记的端口。 以下计算机连接到浏览器中输入的开关; 您可以访问 Mercury SG105Pro 开关配置页面 。

汞SG105Pro未包括两种基本装置:802.1Q VLAN和802.1QPVID设置,这两种装置都在VLAN菜单中配置。

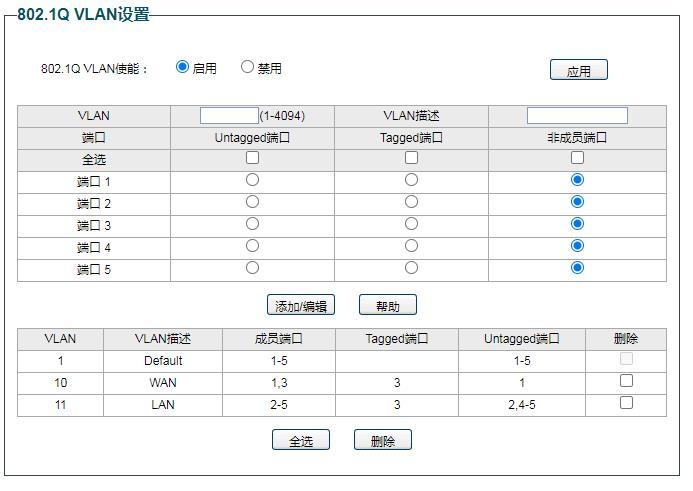

1,配置 802 first.1Q VLAN:

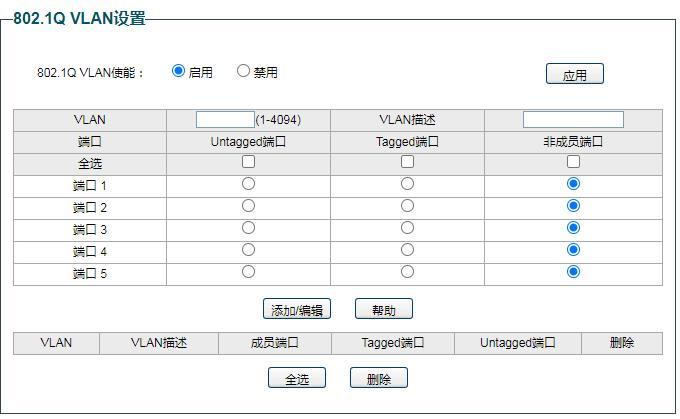

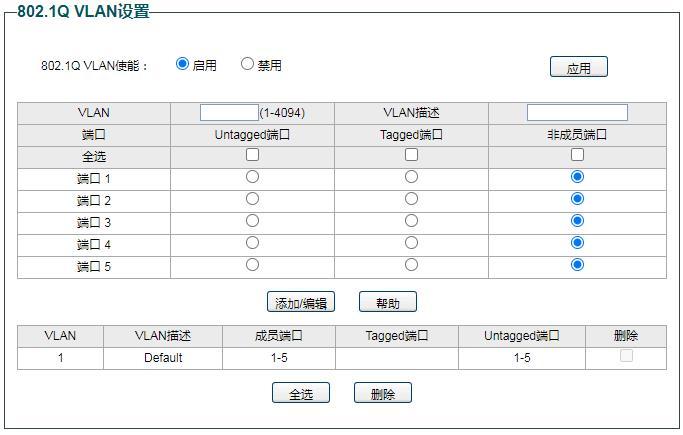

一. 第一步是启用802.1Q VLAN,然后单击启用并应用。

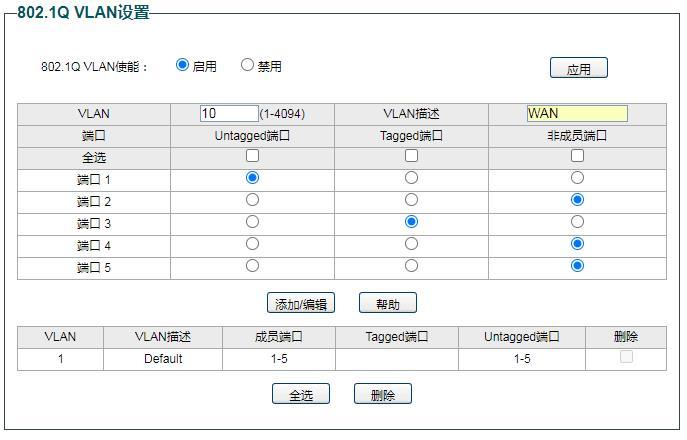

点击下面的加/编辑两下以设定外联网广域网, VLAN 10, VLAN 定义广域网, 无标记端口 1, 标记端口 3。

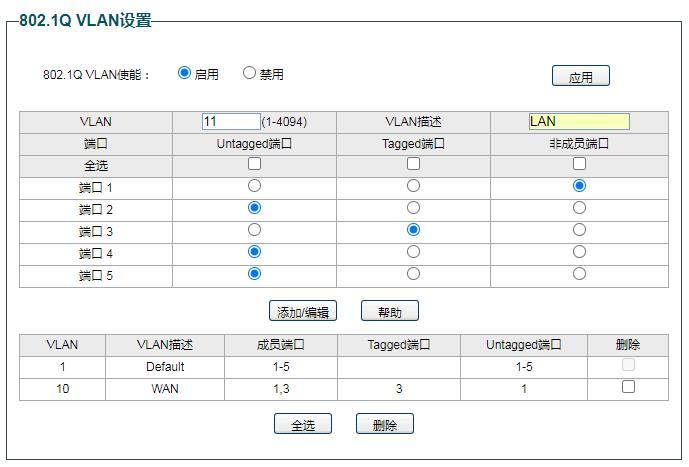

3. 将内部网络局域网、VLAN 11、VLAN 定义为局域网,和无标记的港口号二。

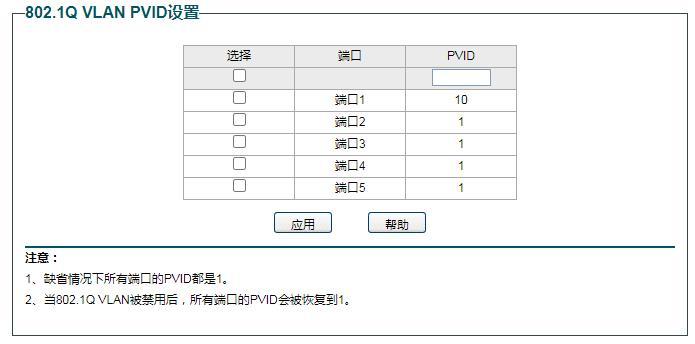

设定第二个 802.1Q PVID :

无标记端口仅由 802.1Q PVID 设置, 标记端口无需设置 。

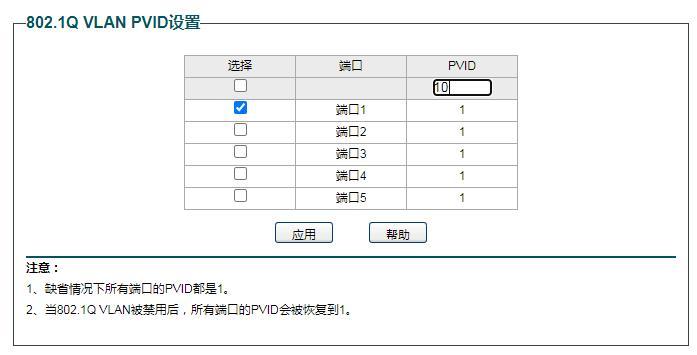

一. 改变1至10号港口的PVID值并启动程序。

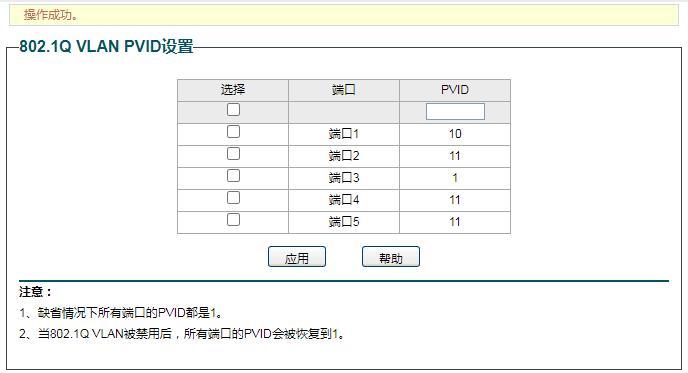

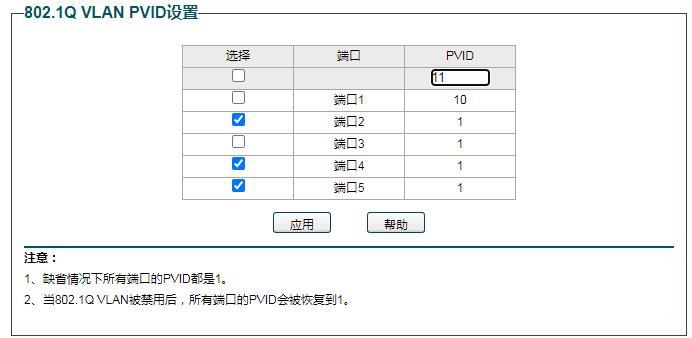

一. 配置端口 2. 5 PVID值为 11, 然后启动程序 。

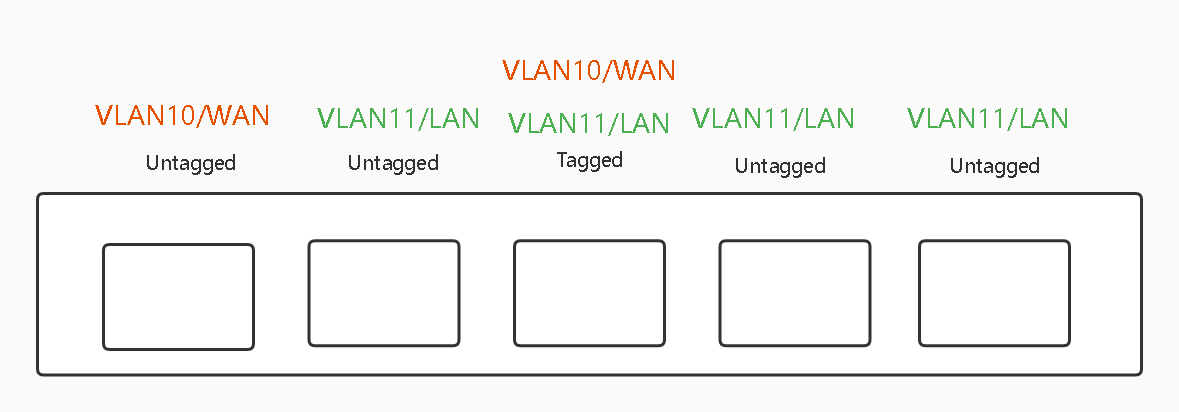

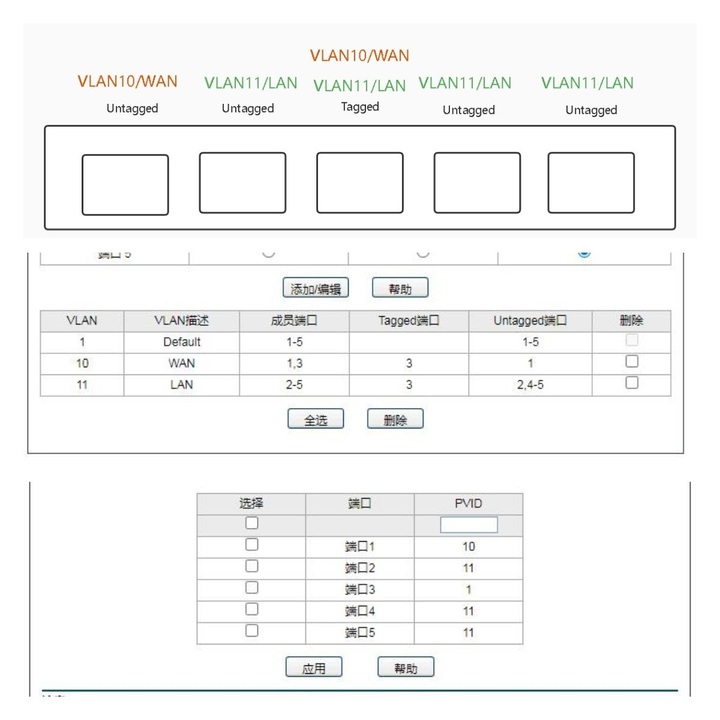

上次配置完成港口分布图802.1Q VLAN和802.1QPVID的比较。

由于这个弱电池的VLAN交换台和客厅的VLAN交换台的开关口相似,可以使用与前文同样的方式使用额外的开关。
