从课程的上到下,试验路路由器RIP的基本设置以及该区域在最短路径(OSPF)协议+有毒逆转层隔断抑制界面的基础上的路线划分(OSPF协议)+有毒逆转层隔断阻隔界面
最后更新：2021-11-21 23:44:52 手机定位技术交流文章
实验目的
一. 与 RIP 动态线路协议建立网络连接。
使用 OSP 动态线路协议, 管理网络连接 。
3. Ripng和Opfv3的下一代网络连通。
二 实验原理：
路线选择信息协议(RIP)是一个远程矢量协议,这意味着它根据跳数计算通往目的地的最佳路径。 RIP是由伯克利加利福尼亚大学创建的,首次受到UNIX版“BSD”版本的欢迎。 RIP II标准的出现克服了RIP 1的一些困难,许多路由器现在支持 RIP I1 和 RIP I。
作为远距离矢量协议,RIP要求路由器收听和整合来自其他路由器和路由器的信息。 RIP路由器必须每30秒播放一次更新,还可以要求快速更新。RIP规定了从第一个路由器到目的地的最大跳跃限制,值为15。
RIP在较小的网络中最为常见。
在 " 展望1 " 和 " 展望2 " 之间有区别。
RIPVERSION1
路径不支持不连续的网络, 因为它不包括子网遮罩信息, 不允许 VLSM, 默认会自动边界路径聚合, 并且可能无法关闭 。 无法关闭临时文件夹 :%s 使用跳跃次数作为调控120码距离的措施 。 最多可在每组中存储25个路径信息 。 无线电用于更新路径 。
RIPVERSION2
没有路径, 无法在组内传输子网掩码信息, 启用 VLSM, 但默认协议打开自动聚合功能, 因此自动聚合功能( 不自动摘要) 如果要发送到不同的主网络, 自动聚合特性( 不自动摘要) 必须手动关闭, RIPV2 只允许将路径汇总到主网络, 无法将不同的主网络聚合, 因此 CIDR 不支持 。
OSPF路由协议：
开放最短路径优先(开放最短路径第一,OSPF)是一个受欢迎的动态路线协议。它是一个连接州路线协议,具有快速、无路环、VLSM支持和聚合、等级等优势。 随着网络使用OSPF路线,大多数路由器将自行计算,由OSPF协议产生,不需要网络管理员的手工配置,可以在网络改变和大大便利网络管理时自动计算和纠正路线。OSPF路由器是连接州协议。 每个路由器负责发现、保持与邻国的关系,并描述已知邻居名单和连接成本LSU(Link国家最新情况)报告。 通过与自动系统(自治系统)内其他路由器进行可靠的洪流互动,学习整个自治系统的网络定价结构;通过在网络边界的路由器自动计算和纠正路线信息,从而获得整个互联网的线路信息。
水平分割
由于路由器可能收到它们自己发送的路线信息,而这种信息是毫无价值的,因此横向分离技术不会逆转从终点站收到的任何交通更新信息,而只是那些没有被清点为无限的交通更新信息。 横向划分的法律和原则是,不允许转发从路由器接口收到的最新信息。
毒性逆转
当路径信息在基于 RIP 的网络中失效时,路由器不会立即将其从路由器表上删除,而是用一种被称为有毒反转的无法实现的测量方法进行广播。 这在增加路由器图的大小的同时,将非常有利于消除电路循环,这将立即消除附近路由器海道信息之间的任何环流,而在基于 RIP 的网络中,该路由器不会立即将其从路由器表上删除,而是以被称为有毒反转的无法实现的测量方法进行广播。 这在增加路由器图的大小的同时,将非常有利于消除电路循环,这将迅速消除附近路由器之间的任何环流。
利用有毒反转的横向路线分割相当有效。
三 实验任务：
1. 以简单的 RIP 配置进行实验。
2.了解RIP特性

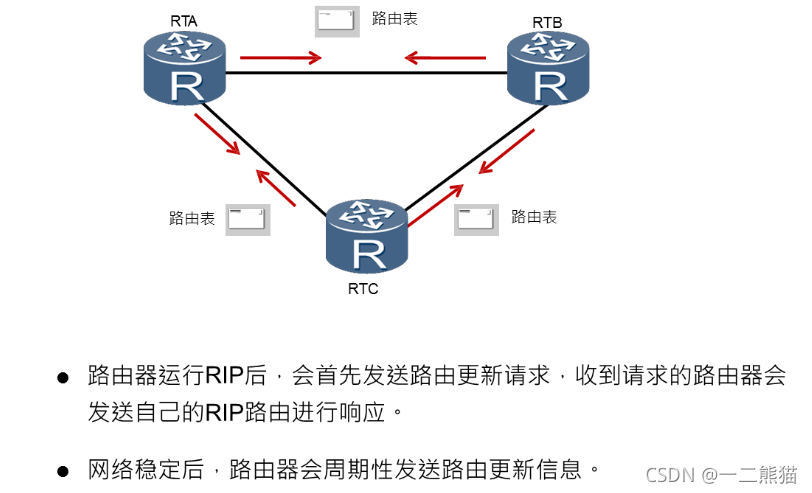

1.1 RIP的两项工作原则(单元一原则)
2.2RIP度量
2.3RIP环路
2.4RIP规定出入口和跳跃的数目如下:

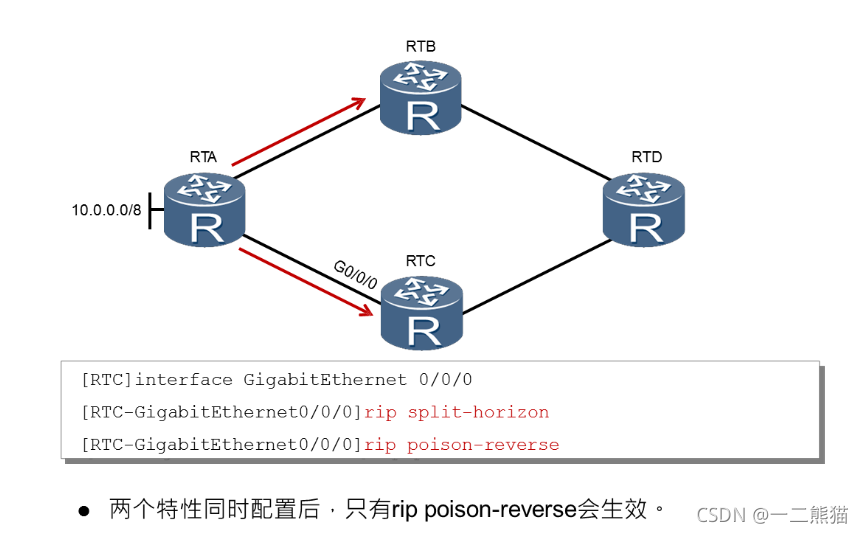

2. 下图显示5级分裂和有害逆转:

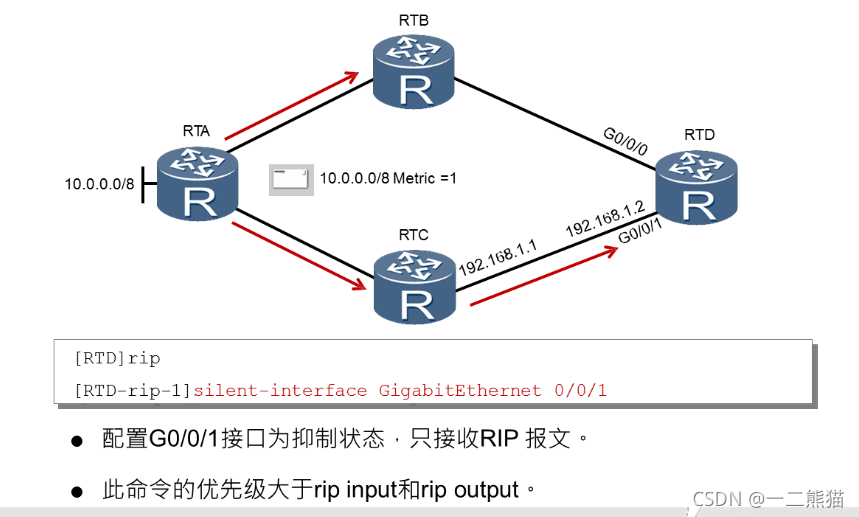

二. 抑制界面看起来是这样的:
三. 熟悉《开放模式最短路径优先》。
3.1.1 OSPF(单元1原则)
以下3.2OSPF简介可供查阅:
三. 了解OSF议定书的第二个互联网连接。
四 实验步骤：
实验一：
在我们开始实验之前,我们知道一些事情:
模块一已经涵盖2.1。
2.2 RIP测量目的网络的距离,RIP使用飞跃数测量抵达次数作为价值衡量尺度,在没有默认路线的情况下,IHF网络的路线跳跃次数为零。当路由器的路线被修改时,该措施加到 1hps2 RIP 测量目的网络的距离,RIP使用飞跃数测量抵达次数作为价值衡量尺度,在没有默认路线的情况下,IHF网络的路线跳跃次数为零。当路由器的路线被更新时,该措施加到1。
在网络崩溃的情况下,RIP网络可建立一个电路循环,导致主机不断发出信息。

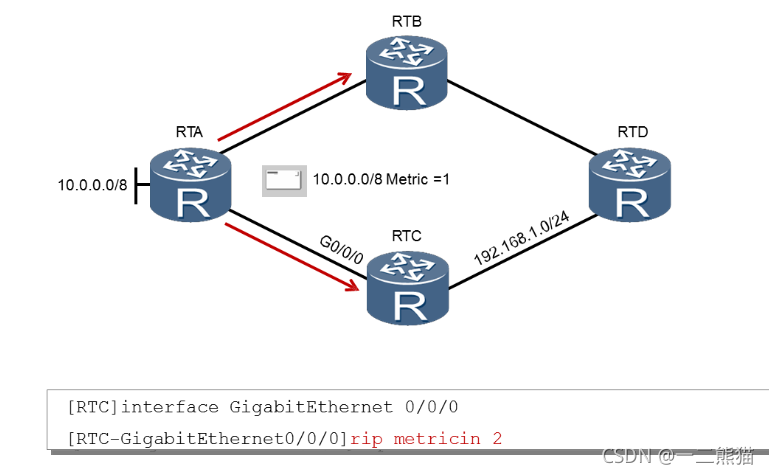

2. RIP 配置进出口跳跃的次数、Metricin的进口跳跃次数和Metricout的出口跳跃次数,以确保RIP 跳跃限制不被超过。
interface GigabitEthernet 0/0/0
rip metricin 2
2.5%分裂和毒性逆转(模块一原则)
6 两个压缩界面(根据模块I概念)
实验步骤：
一. 制作网络地图,显示路由器和计算机港口的网络号码和IP地址。
2台物理连接路由器和基于实验性顶级计算机的计算机。
在每个网络下,每个路由器都有IP地址、面具、计算机IP地址、面具和网关。
四,为每个路由器设置 RIP 路由器协议。
五度延伸网络连接,确保两端的计算机连接。
实验二：
根据试验的第一阶段,OSF路线协议是在配置时配置的。
五 实验过程:
1.RIP基本配置

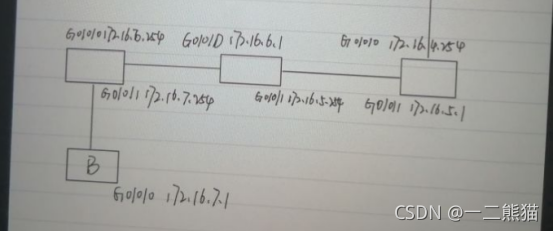

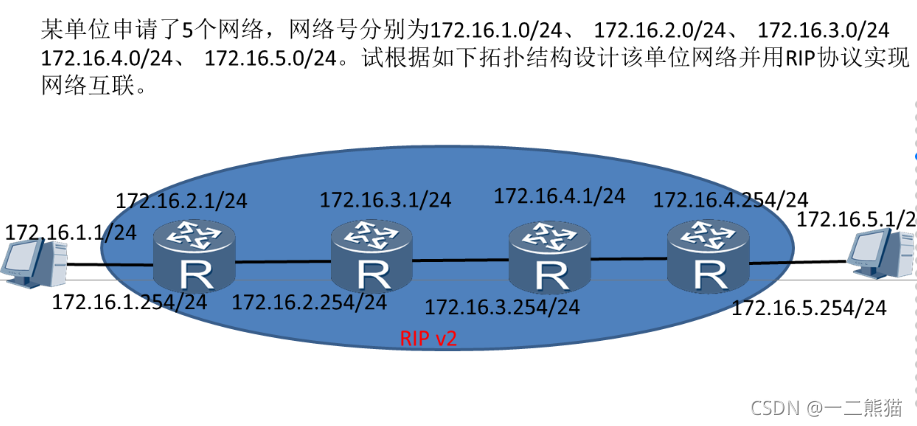

1.1实验拓扑图
1.2 配置过程
我们的团队由六台计算机路由器、两端计算机头、一台计算机A与其自己的路由器之间的物理连接器、一台通往下一个路由器的路由器,然后是计算机B。 计算机B为连接其路由器的计算机A指派了一个接口端口24,然后是连接其路由器和下一个路由器连接的接口端口24。
[Huawei]interface GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 172.16.7.254 24
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 172.16.6.254 24
接口 0 与计算机 B 链接,而接口 1 则与下一个路由器链接。
然后,下一个路由器由连接到下一个路由器的计算机配置,与前一个路由器连接的端口被配置到连接到下一个路由器的端口,直到它被配置到计算机A,计算机A被配置到类似于计算机B,每台计算机被配置到 RIP,其语句如下:
[Huawei]rip
[Huawei-rip-1]version 2
[Huawei-rip-1]network 172.16.0.0
他们每人将能够一步一步地进入另一步:计算机A将输入计算机B,等等。
验证图集：

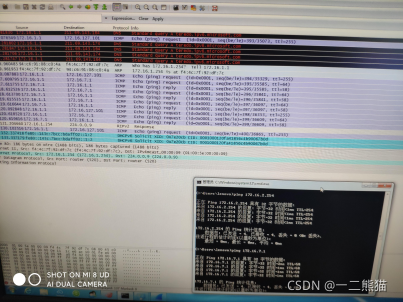

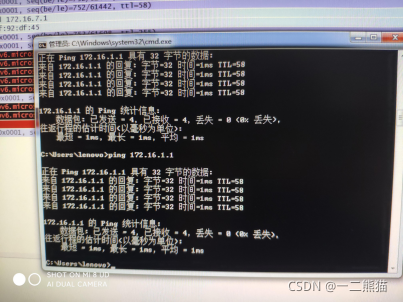

电脑A向电脑B发送一个Ping:

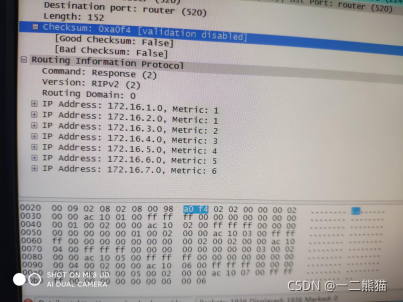

Awiresark, 电脑:
计算机A:

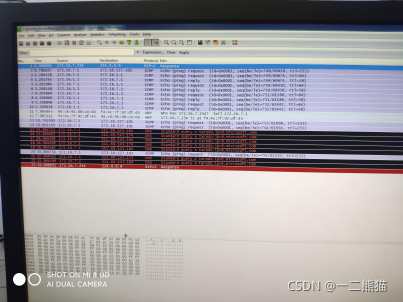

Bwiresark, 电脑:
二. OSF议定书的联网

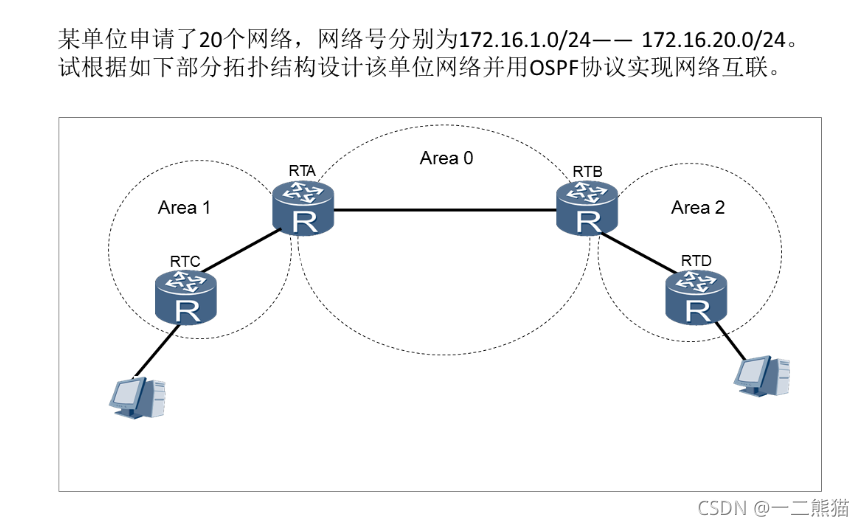

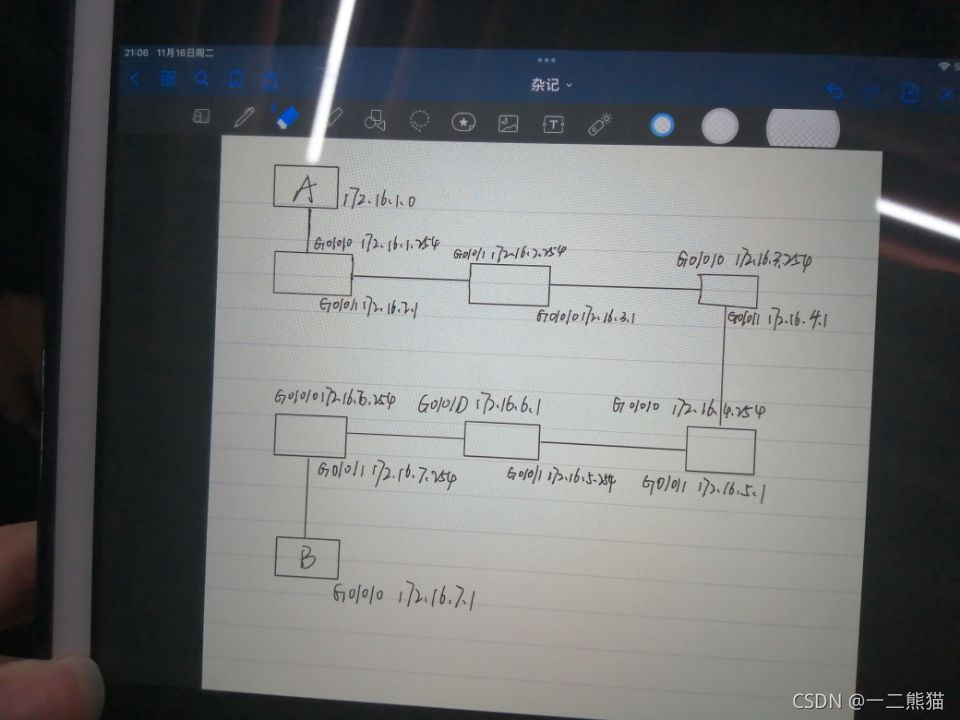

1.实验拓扑图：
我们将六台计算机分为三部分,如地形等,并配有相应的IP、网关和子网膜,然后用代码拆除配置的 RIP 撤销:
[Huawei]rip
[Huawei-rip-1]undo network 172.16.0.0

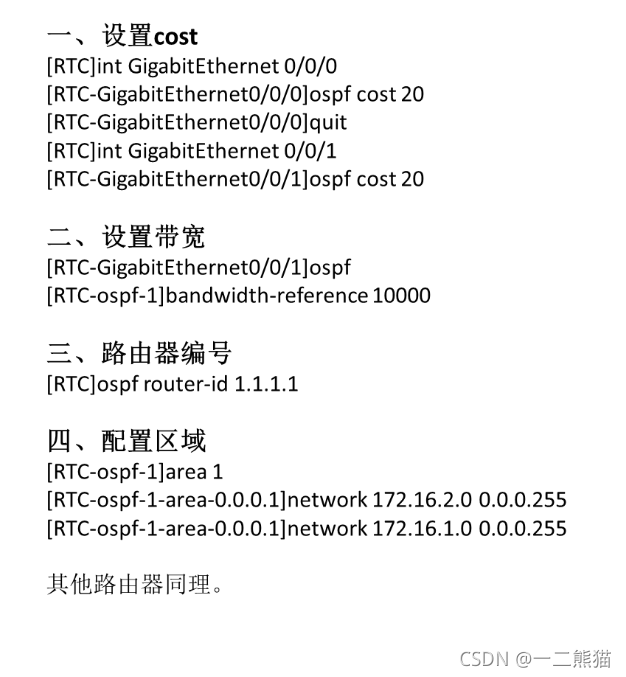

2. 重组OSF收费
配置 COST 与使用以下声明连接的端口配置 :
[Huawei]int GigabitEthernet 0/0/0
[Huawei-GigabitEthernet0/0/0]ospf cost 20
[Huawei]int GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ospf cost 20
因此,第0和第1号是据此设置的。
3.设置带宽
[Huawei]int GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ospf
[Huawei-ospf-1]bandwidth-reference 10000
否。 由于 1 连接到另一个路由器, 带宽必须调整 。 我是连接的协调员 。 0 连接到自己的计算机 。
4.设置路由器编号
路由器的编号如下,以区别:
[Huawei-ospf-1]quit
[Huawei]ospf router-id 6.6.6.6
5.配置区域

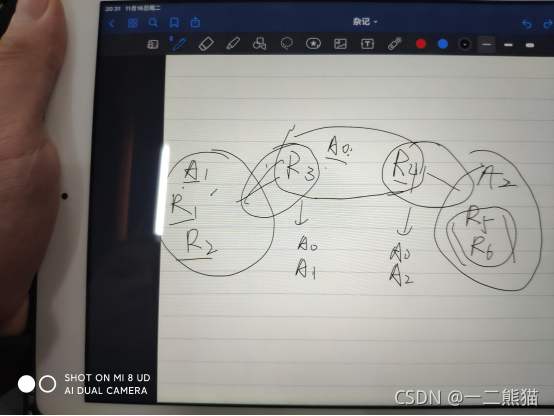

我是连接区的头,允许我自己的电脑, 与我自己相连的路由器, 以及下一个路由器的概念。 这些数字如下:
因此,我必须..
四个流行范围和代码词如下:
[Huawei-ospf-1]area 2
[Huawei-ospf-1-area-0.0.0.2]network 172.16.5.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.2]network 172.16.4.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.2network 172.16.6.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.2]network 172.16.7.0 0.0.0.255
连接两个地点的路由器必须连接到两侧,如上方地图中的R3, 并必须写下以下文字:
[Huawei-ospf-1-area-0.0.0.2network 172.16.3.0 0.0.0.255
[Huawei-ospf-1-area-0.0.0.2]network 172.16.4.0 0.0.0.255
即可。

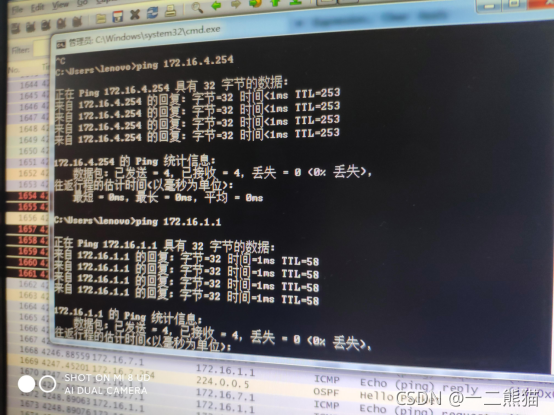

实验验证图：
三区一

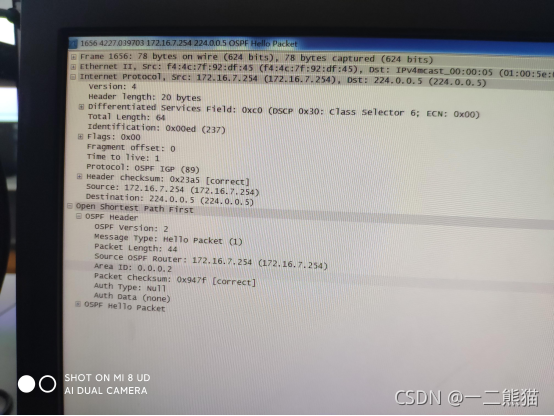

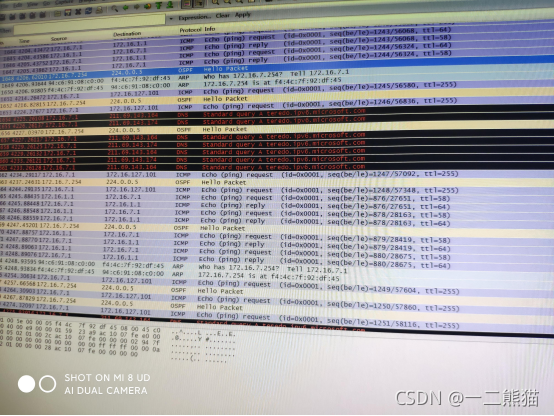

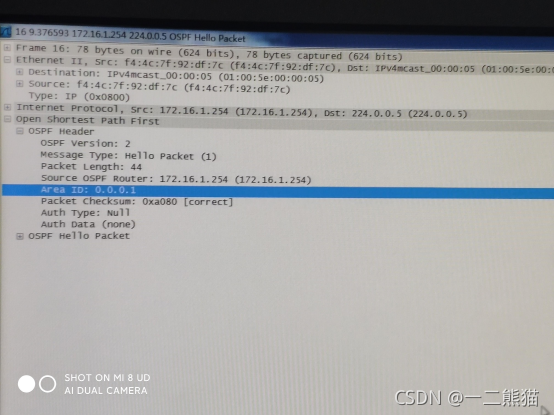

两段 wresark 认证图段落 :
六. 观察到的问题和解决办法:
7.实验代码
实验一
实验二
