路由器到底是什么 路由器到底是什么

1.1.路由

从源主机传输数据到目标主机的过程 。

1.2.路由器

能够将数据传输到正确目的地并确定在整个传输过程中最佳路径的设备。

二. 使用路由器的原因

二.一. 使用路线表传送数据

路由器操作原则:能够向正确目的地传输数据,在传输过程中选择最佳路径

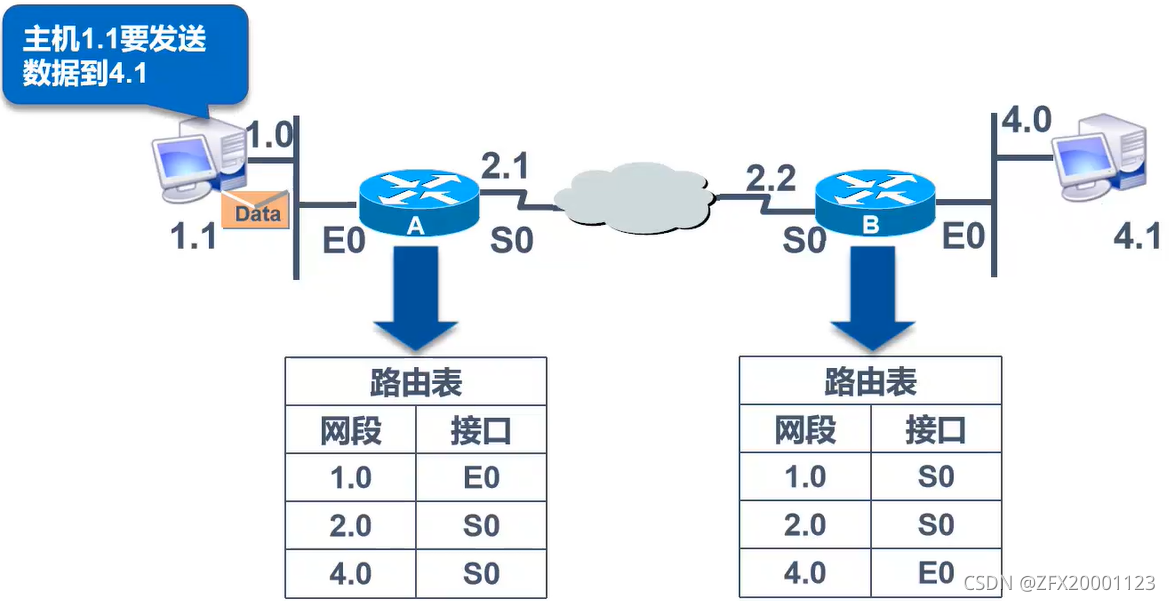

图中过程

(1) 主机1.1 向主机4.1发送数据包,因为IP地址不是同一部分,最可能的选择是将数据包发送到本节的网关路由器A。

(2) 路由器A获得数据包,首先查看包件 IP 第一部分的目标 P 地址,然后确定自己的路径图。软件包的目标 IP 地址是 4. 1, 目标 IP 地址是 4。 不。 路由器 A 在路径列表中发现了 4。 0 链接的界面是 S0 接口, 路由器 A 从 S0 接口转发数据包 。

(3) 网络中的每个路由器以这种方式传输数据,直到路由器B到达,然后用同样的传输方式从E0接口将数据发送到最后主机4.1。

三. 建立路线表(直接和间接)

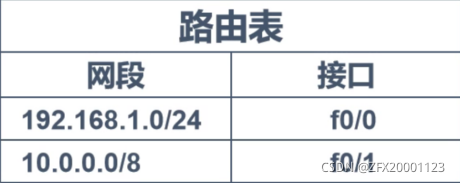

3.1.路由表

(1) 储存在路由器中的一套路线记录。

(2) 路由器根据路由图选择路径。

三、二. 建立路线表

（1）直连网段

配置 IP 地址, 端口的上端状态, 以及直线路径的形成 。

（2）非直连网段

非定向段需要静态或动态路由器将段添加到路由表。

四. 静态和默认路线

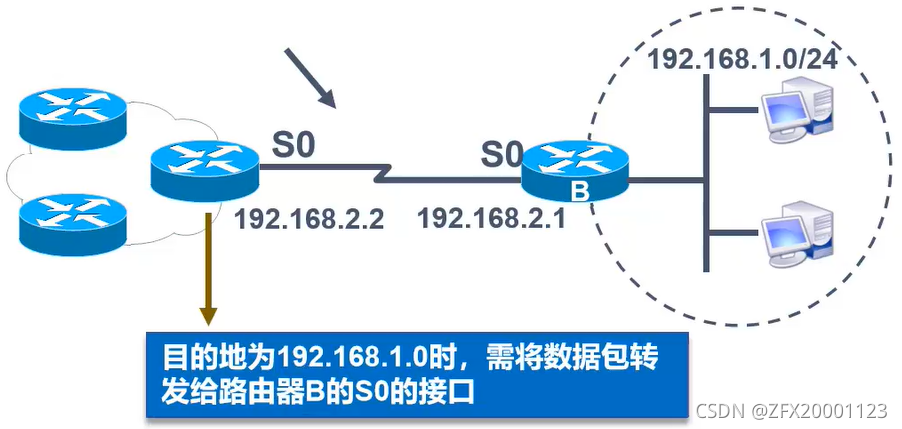

4.1.静态路由

(1) 行政人员手工定制和单向。

（2）缺乏灵活性。

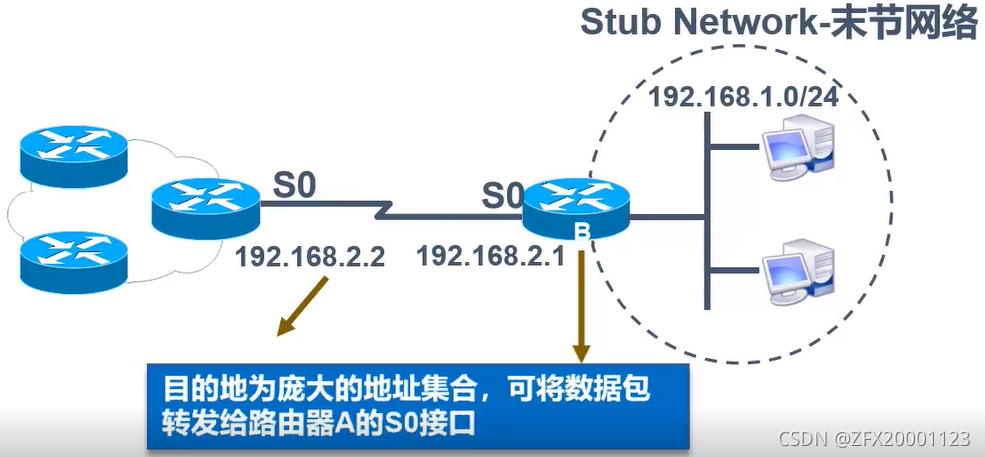

4.2.默认路由

(1) 当路由器无法在路由器表格中发现目标网络的路线条目时,它将请求转向默认路由器接口。

(2) 默认路线是静态路线。

封装路由器中继器数据捆的程序。

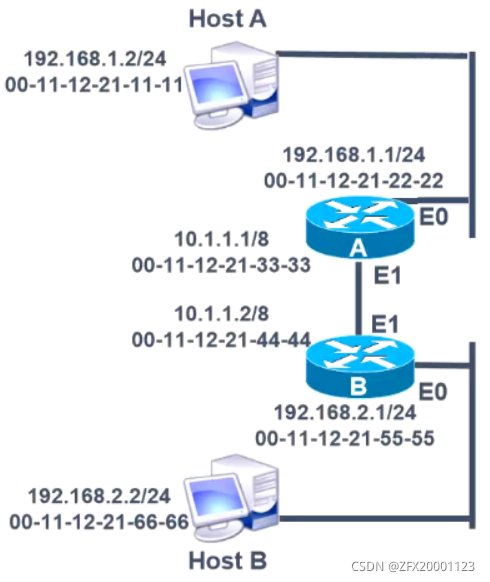

如图6所示,HostA向HostB发送了数据。 该包包被路由器封装如下。
(i) HostA将顶级报告包装在网络一级的IP数据包中,其来源和目的地地址载于第一部分。源地址是主地址的IP地址,即 HostB 的 IP 地址。HostA 将使用此机器建立的24位遮罩计算与同一网络地址不同的目的地地址,以便通过“网关路由器A”转发向主机发送的数据包。
(2) HostA利用ARP将默认网关路由器A的E0接口MAC地址00-11-12-21-21-22调入默认网关路由器A的E0接口MAC地址00-11-12-21-21-22,IP数据包载于HostA的数据链级数据包,形成以太网数据框,以太网框架开始时的源MAC地址为00-11-21-21-11-11,为MAC地址的目的,MAC地址是MAC地址00-11-12-12-21-22-22的E0接口。
(3) 路由器A从E0接口接收数据框架,并删除数据链层密封。由于路由器A认为IP数据包应该由自己重新传送,路由器A将搜索自己的路径列表,找到与目标P地址相符的路径列表,然后根据路径列表的下一个跳跃器地址将数据包传送到E1接口。
(4) 泰内框架与EI接口路由器A重新连接,其来源MAC地址为路由器A的El接口A,路由器B的MAC地址为00-11-12-21-21-21-33-33,其目的在于使MAC地址与路由器B地址的E1连接为00-11-12-21-21-44-44。
(5) 路由器B从EI接口接收数据框架,同时删除数据链层,检查目的地P地址并将其与路由器表进行比较,然后根据路由器表的下一次跳跃将数据包发送给E0接口,路由器B确定目的地部分与其E0接口直接相连,路由器B通过ARP广播从主机B远端从主机B获得MAC地址00-11-12-12-11-21-166-66。路由器B随后将IP数据包装入与路由器B的E0接口,其源为主机B地址00-11-12-21-21-55-55的MAC地址00-11-12-21-21-66-66。信封完整,将从E0接口送到主机B。

六. 静静和默认路线配置

(1) 静态路由器配置

Router(config)# ip route network mask{address | interface}

(2) 默认路线设置

Router(config)# ip router 0.0.0.0 0.0.0.0 address

(3) 1 [华卫] 断线根线-表 ## 路线视图

2 [Huawai] ip rope-stistic □ 标准路线

3 ip 根-静静脉混合统计路线 [贵伟]

4 [Huawai] ip ip rope-stistic 16 Null 0 #黑洞为特定应用环境创造的静态路径

七、总结

(1) 路由器运行的基本原理

(2) 编制路线表(直接和间接)

(3) 路由器数据阻塞程序(IP地址保持不变,MAC地址不同)。

(4) 设置静态和默认路径(默认向上,微调[静 )。
