C-LR12-E02 PROFINNET 协议 IO 投入输出 工业RFID 阅读器和Siemens PLC小组方案拟订解决方案

      最后更新:2021-12-02 20:27:59 手机定位技术交流文章

      CK-LR12-E02 工业RFID阅读器是基于无线电频率识别技术的低频RFID标签阅读器,可读取DDX-B的标准协议格式标签。 工作频率为134.2KHZ。

      读者还支持标准工业通信协议ProfiNet,使用户能够融入PLCs等控制系统,并与Siemens PROFINET主站直接连接,而POE和DirectRiver 24V输入的读者则融入通信协议的无线电频率部分,而用户仅仅通过Tainet接口获得数据以完成标签阅读,而没有理解其兼容性。

      以下文章将着重介绍PROFINET协议IO输入的工业RFID 读者CK-LR12-E02和Siemens PLC小组网络的方案拟订配置解决方案。

      1.   准备阶段

      POE交换机

      Siemens 职业技术网 PLC

      SMART STEP7(V2.04)

      配置软件

      二. 贺卡阅读器设置

      一、 打开软件

      二. 如果多网卡有计算机,请选择一个网页卡,也称为“网络adpter'Realtek PCIE GBE Family”。

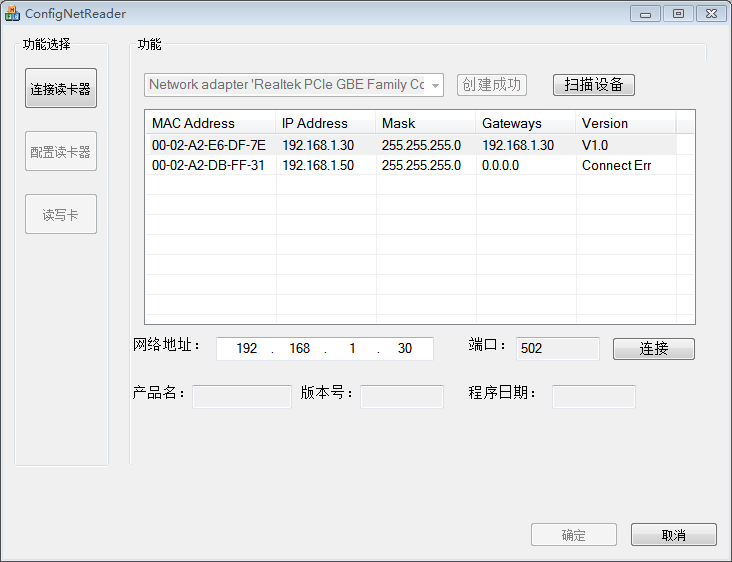

      点击“ 网络卡选择” 和“ 扫描设备”

      选择 IP 设备后端点“ 连接 ”, 安装到产品模型、 版本和固化日期的软件 。

      点击“ 配置卡阅读器” 按钮 。

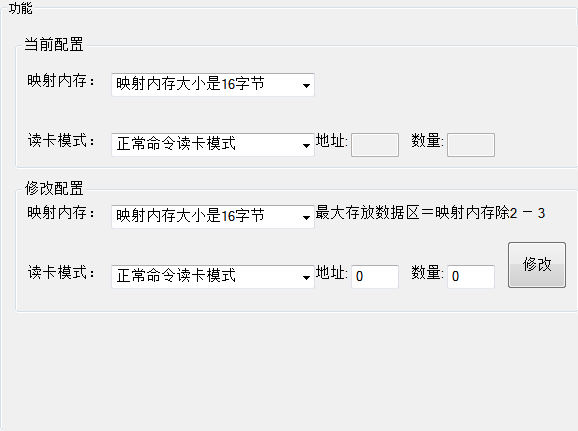

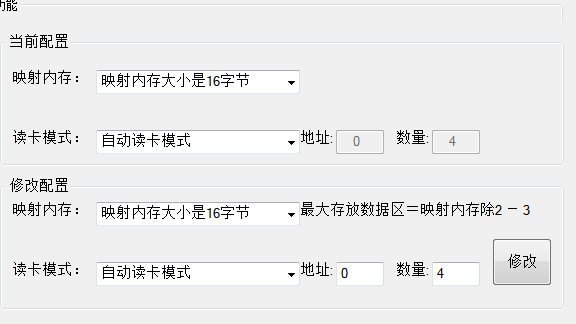

      内存按需要调整大小, 例如, 默认值为 16 字节。 注意 PLC 配置 。

      标准阅读需要发布读取数据的命令。

      自动读取模式 : 当您被充电时, 读取基于配置“ 地址、 数量” 的数据 。

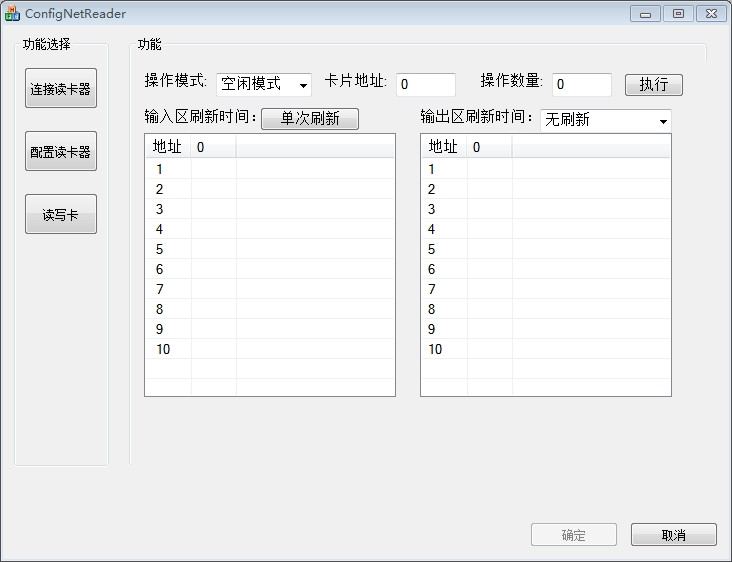

      为测试读写卡功能,请点击“读写卡”。

      选择操作模式 -> 卡片地址 -> 操作数量 ,点 “执行”

      更改相关输出刷新所需的时间 。

      三. 配置工程参数

      *安装GSD文件

      打开step7 -> 文件 -> GSML管理

      选择 GSD 文件后单击安装按钮 。

      *创建工程

      以下是SMART STEP7V2的例子。

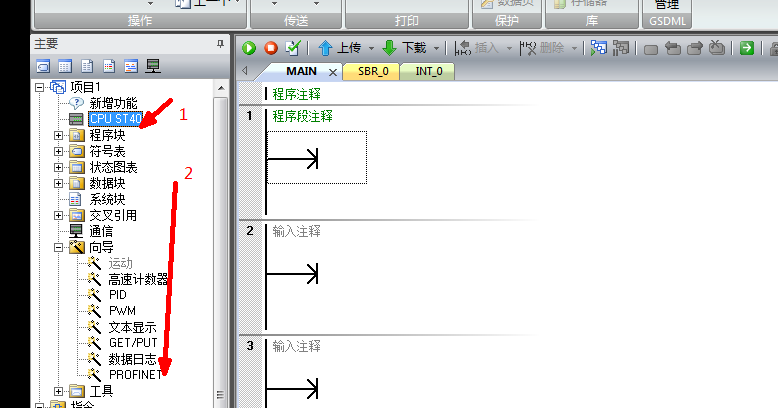

      1.          打开软件 -> 修改CPU型号 -> 向导 -> PROFINET

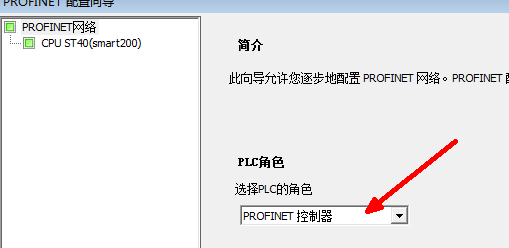

      二. 选择 PLC 为“ PROFINET 控制器”, 然后单击 下一步 。

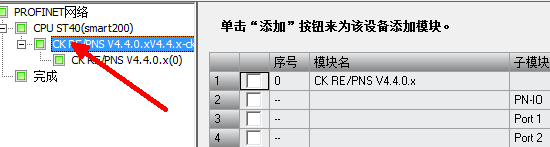

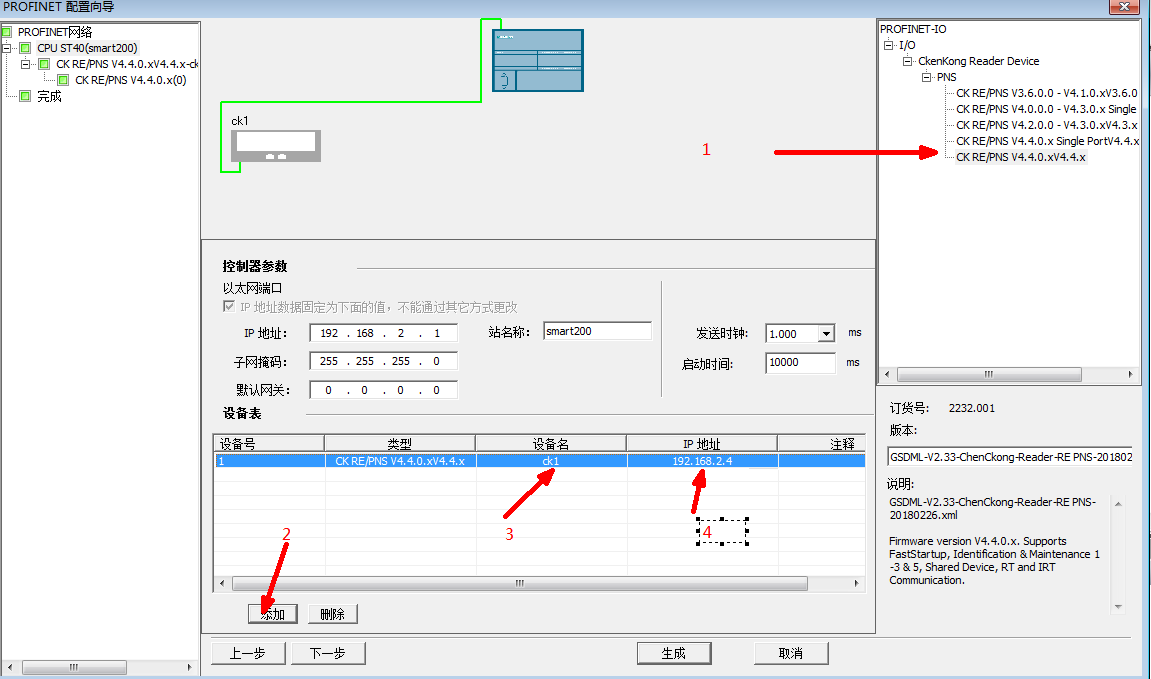

      三. 按下列顺序配置卡片阅读器。

      选择「CK RE/PNS V4.

      ●选择“添加”

      更改设备的名称, 如“ cock1” 等“ cock1” ; 仅字母和数字, 字符总长度不超过 24 个字符长度

      知识产权设备修改,例如:

      四. 为读者配置模块选择此接口。

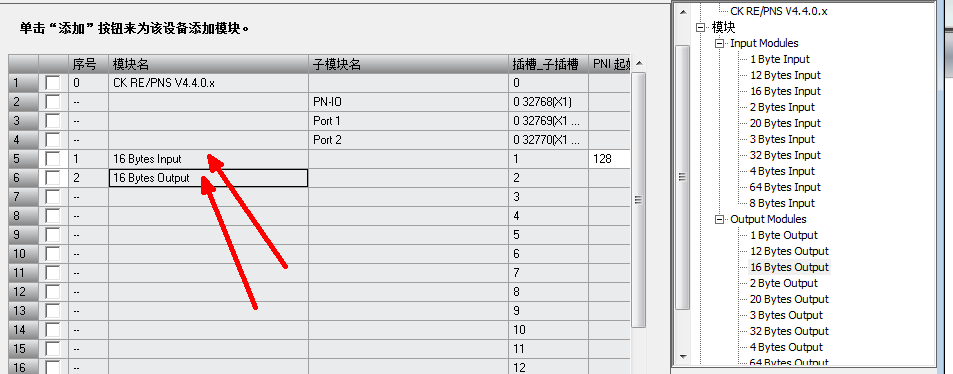

      五. 以下是16字节地图内存配置:

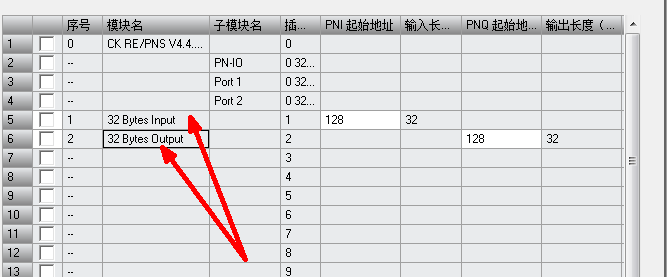

      六. 32字节的地图内存设置如下:

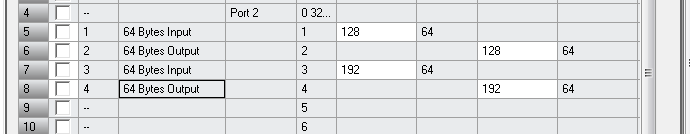

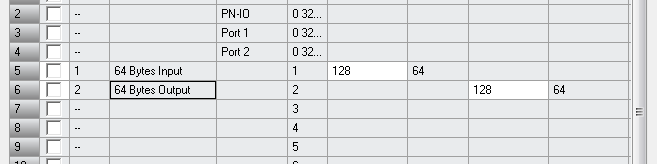

      七. 以下是64字节地图内存配置:

      八. 以下是128字节地图内存配置:

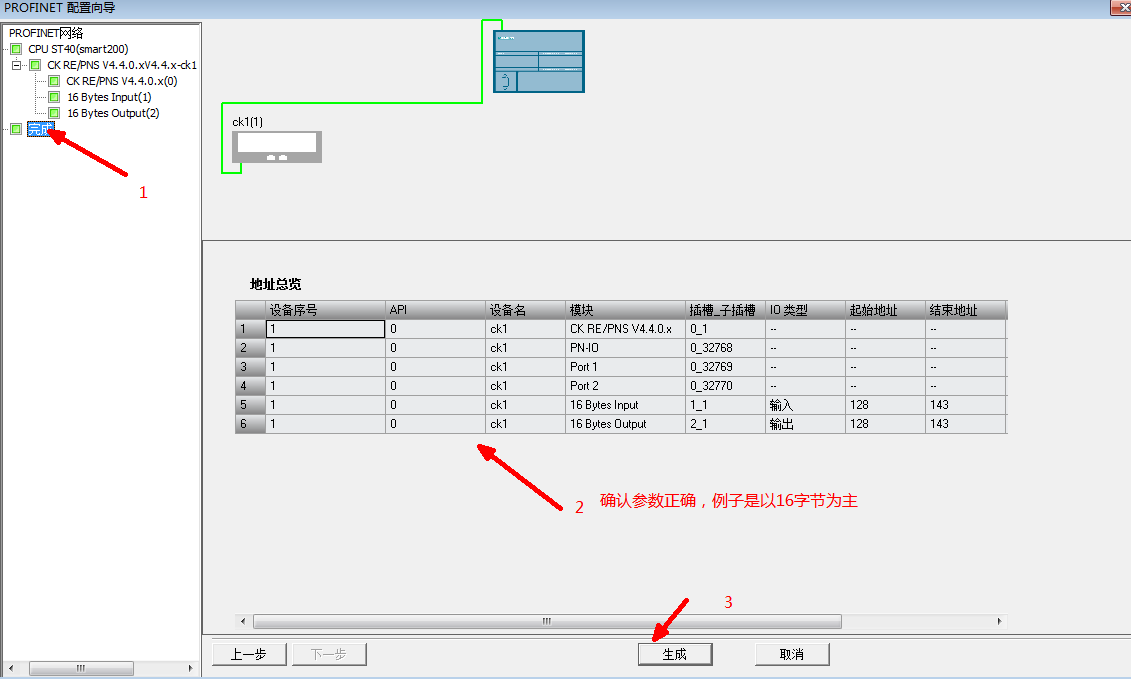

      九. 检查生成参数

      十. PLC程序下载

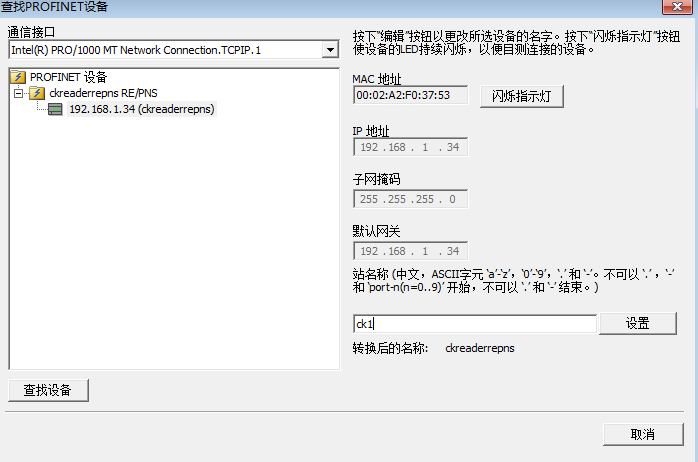

      选择“工具”->“查找PROFINET设备”->选择扫描出来的读卡器“ckreaderrepns”->点击“设置”->填写“ck1”跟前面步骤3一样的名字,再次点“设置”

      11。在等待读者的电力供应 从“红”到“绿色”的过渡期间,这个装置是成功的。

      4.   读卡操作

      在i68和Q64情况中,读作操作

      PLC输出区地址

      输出区内容

      PLC输入区地址

      输入区内容

      QW64,卡号

      16#04

      关于 IW68 的系统细节

      具体看版本

      运行长度,QW66

      16#04

      IW70业务状况

      16#03xx

      QW68作战指挥部

      16#03

      IW72 成功操作标记

      16#01(可接受)或16#00

      QW70,数据内容作者

      读操作无效

      IW74 数据读取

      各种卡片内容

      QW72,数据内容作者

      IW76 数据读取

      书面数据目录,QW74

      IW78 数据读取

      书面数据目录,QW76

      IW80读取数据。

      书面数据目录,QW78

      数据是用IW82读取的。

      考虑以下配置:输入区域从 i68 开始,输出区域从 q64 开始。

      如果读取 UID: QW64=0, QW66=4, QW68=03, 20秒后读取iw72, 如果读取数据(iw74-iw80) 1 和保存, 可以使用示例。

      5.   写卡操作

      在 i68 和 Q64 上写

      PLC输出区地址

      输出区内容

      PLC输入区地址

      输入区内容

      QW64,卡号

      16#04

      关于 IW68 的系统细节

      具体看版本

      运行长度,QW66

      16#04

      IW70业务状况

      16#03xx

      QW68作战指挥部

      16#03

      IW72 成功操作标记

      16#01(可接受)或16#00

      QW70,数据内容作者

      写数据内容

      如操作长度为4

      QW70-76有效

      IW74 数据读取

      写操作无效

      QW72,数据内容作者

      IW76 数据读取

      书面数据目录,QW74

      IW78 数据读取

      书面数据目录,QW76

      IW80读取数据。

      书面数据目录,QW78

      数据是用IW82读取的。

      考虑以下配置:输入区域从 i68 开始,输出区域从 q64 开始。

      如果写入数据, QW64 等于卡地址, QW66 等于操作长度, QW68 等于操作命令。 如果写入数据, QW70- QW76 填充数据, QW64=4, QW66=4, QW68=06, 读取 iw72 延迟20 ms, 如果写入 1 的数据成功, 可以使用示例 。

      为PROFINET协议IO投入的附加方案解决方案 工业RFID 读者 CK-LR12-E02 和西门子PLC小组, 以及长天正技术欢迎您的建议和讨论!
