我们如何处理思科路由器配置图?
最后更新：2021-12-04 06:25:47 手机定位技术交流文章
搜索的单臂路由词条
单臂路由器(棍杆路由器)是路由器,用来绘制不同VLAN(虚拟局域网)路由器的连接器,这些路由器以前通过在路由器接口上配置子界面(或“没有真正物理接口的逻辑界面”)隔开。

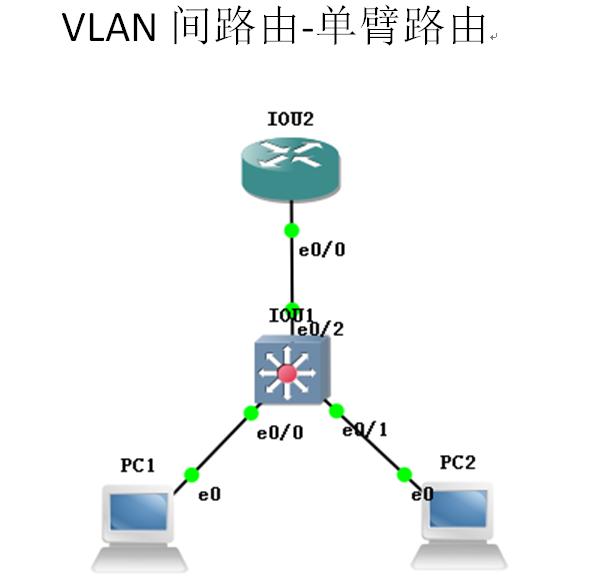

您可以通过Cisco实验路由器 来参考我个人独臂方式的以下示例:
交换机iou1配置
en
conf t
hostname SW1
vlan 100
exit
vlan 200s
exit
int e0/0
sw mo ac
sw ac vlan 100
int e0/1
sw mo ac
sw ac vlan 200
int e0/2
sw trunk en dot1q
sw mo trunk
Exit
R1上配置单臂路由
en
conf t
hostname Router
int e0/0
no sh
int e0/0.1
en dot 100
ip add 1.1.1.1 255.255.255.0
int e0/0.2
en dot 200
ip add 2.2.2.1 255.255.255.0
exit
两台电脑上 pc1
ip 1.1.1.100/24 1.1.1.1
PC2:
ip 2.2.2.100/24 2.2.2.1
设置完成后, 计算机的 IP 地址将被认证 。
这是 Cisco 封装 ISL 协议 Cisco 路由器配置的 Cisco 协议 。
