如何使用POE开关和轨迹软件用西门子 PLC 配置工业超高频阅读器CK-UR12-E02。
最后更新：2021-12-04 10:26:38 手机定位技术交流文章
ProphiNet POE电动工业协议超高频阅读器CK-UR12-E02是一种超高频读写装置,供工业与Tainet工业互动,与IO中继电信投入和产出互动,广泛用于工业自动化生产领域。
本文件将解释如何利用POE开关和轨迹软件,利用Siemens PLC配置解决方案建立工业超高频阅读器CK-UR12-E02。
一. 准备阶段
1、POE交换机
2, Siemens PLC PLC ProfiNet 支持
3.V14 路外软件
二. 配置工程参数
1. GSD文件安装
打开博途 -> 选项 -> 管理通用站描述文件GSD
选择 GSD 文件后单击安装按钮 。
2、创建工程
以下是V14SP1是如何工作的一个例子。

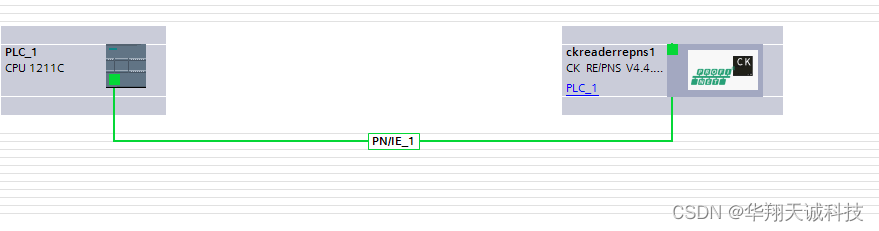

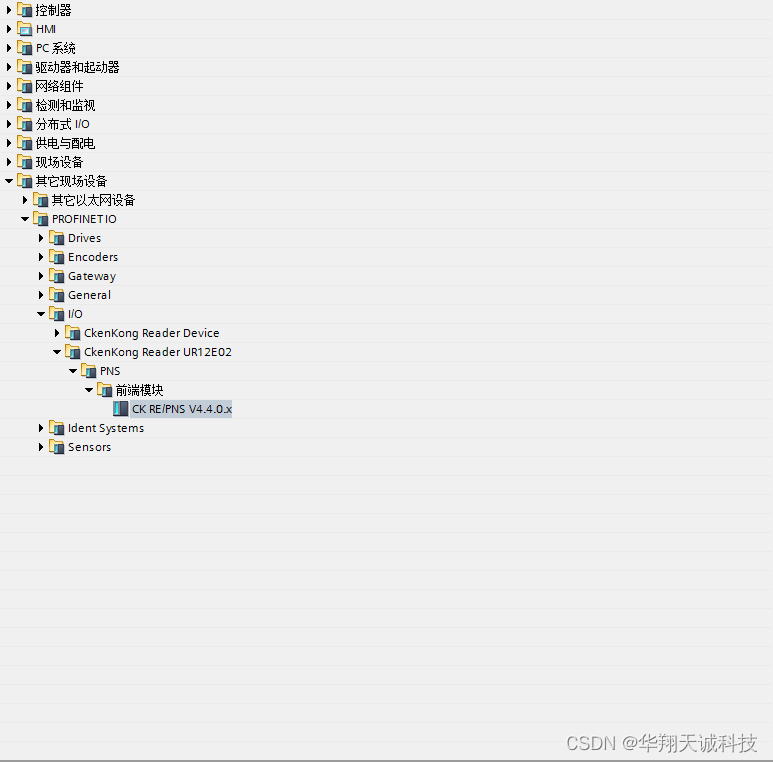

1：打开软件 -> 创建工程 -> 添加新设备（PLC） -> 设备和网络管理 -> 找到“CkenKong Reader UR12E02” -> 左击“CK RE/PNS V4.4.0.X”拉到左侧
2:如果许多读者改用“chreadrepens1”、“chreadrepens2”和“chreadrepens3”,双击“chreadrepons1”改为“chreadrepens1”。
: 不能用特殊字符如:@ ! # _ % ^ & *,总字符长度不能超过16

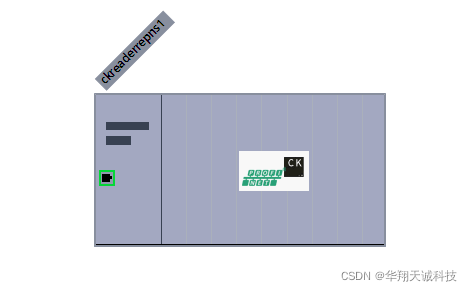

3: 双击时显示函数框 :

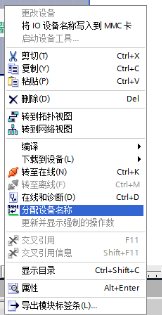

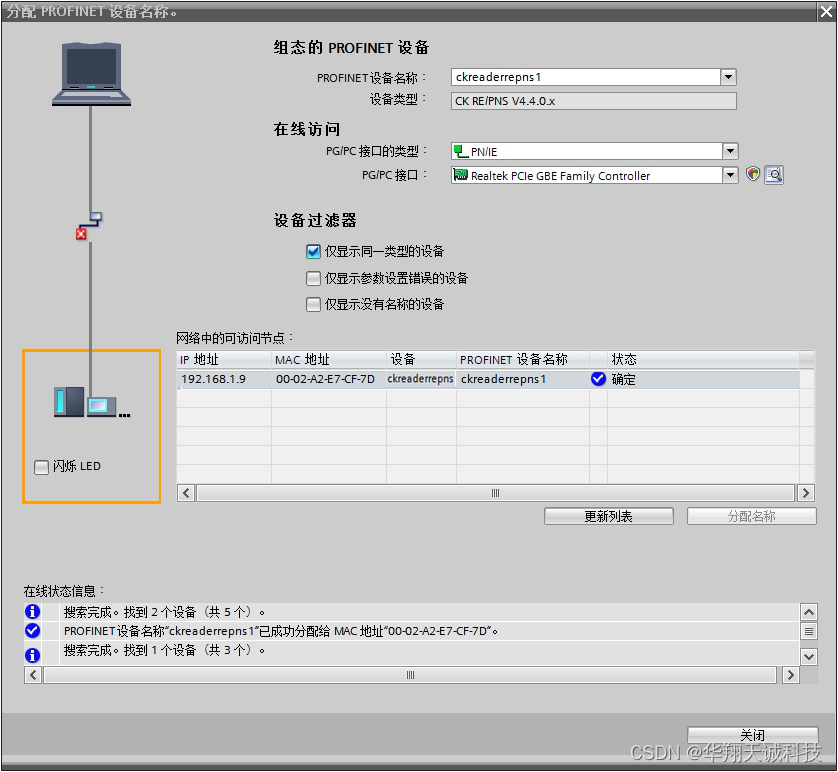

4： 右击 -> 分配设备名称
5:按降序排列,分发每件工具的名称。
6：配置映射内存

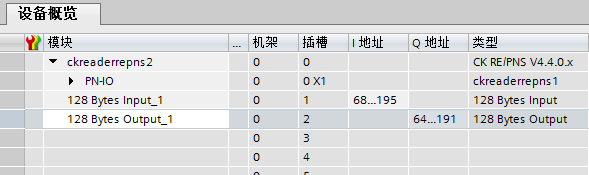

图4显示了128字节安排。
三. PLC代表设备地址图。
PLC代表设备地址图。 |
||||
对应内存 |
对应内存 |
|||
PLC输出区 |
设备输入区 |
PCL输入区 |
设备输出区 |
|
QW64 |
操作控制 |
IW68 |
系统信息 |
|
QW66 |
操作命令 |
IW70 |
IO状态 |
|
QW68 |
操作地址 |
IW72 |
EPC扫描数 |
|
QW70 |
操作数量 |
IW74 |
目前的EPC( word) |
|
QW72 |
EPC( 6 Word) 必须指定 。 |
IW76 |
目前的EPC( word) |
|
QW74 |
EPC( 6 Word) 必须指定 。 |
IW78 |
目前的EPC( word) |
|
QW76 |
EPC( 6 Word) 必须指定 。 |
IW80 |
目前的EPC( word) |
|
QW78 |
EPC( 6 Word) 必须指定 。 |
IW82 |
目前的EPC( word) |
|
QW80 |
EPC( 6 Word) 必须指定 。 |
IW84 |
目前的EPC( word) |
|
QW82 |
EPC( 6 Word) 必须指定 。 |
IW86 |
操作完成标志 |
|
QW84 |
输入数据区 |
IW88 |
操作状态 |
|
QW86 |
输入数据区 |
IW90 |
输出数据区 |
|
QW88 |
… |
IW92 |
… |
|
SSCL文件生成指令模块,可进口和使用,无需复杂的工艺。
有关如何通过 POE 开关和轨迹软件与Siemens PLC 建立工业超高频阅读器 CK-UR12-E02 与Siemens PLC 的附加信息,
