三层传输技术、单臂路由器、开关器
最后更新：2021-12-06 00:25:50 手机定位技术交流文章
单臂路由
通过访问接口(接口模式)访问路由器
使用单臂线路在各VLANs之间进行通信。
开关与主机连接的端口是一个入口端口(接入模式)。
Trunk 链接(中继模式)开关和开关连接到路由器端口。
子界面:对于路由器,物理界面可以分离成若干逻辑界面(单臂路由器)。
每个子界面对应VLAN部分的网关(按网关地址对单臂进行配置)。
使用独臂路线方法实现不同的甚低频局域网通信。
原因是路由器通过检索Mac地址来转换VLAN标签。
单臂路由的配置
VLAN10(子界面)接口g/0/0/0/0.10
Dot1q temmination vid 10
Ip address 192.168.10.1 24
Arp wardcast energy被用来开启ARP申请。
同步 VLAN 20
VLAN 20(次界面)接口g/0/0/0/0.10
Dot1q temmination vid 20
Ip address 192.168.20.1 24
Arp wardcast energy被用来开启ARP申请。
Un sh开启接口
关闭 Tip 数据撤消 inf 启用
Dis ip interface brief
在现实生活中使用一种单臂方法,即将三个等级进行交易,以进行其他试验,而没有三层。
单臂路由产生的瓶颈
单臂路由的缺陷
1. 该网络的骨干是一个单一的臂膀,迅速造成网络瓶颈。
2. 子界面继续依赖物理接口和硬性应用。
3. 甚低频局域网之间的传输需要使用路由表和大量浪费设备资源。
三层交换技术(用于制造)
首先,什么是三层开关?三层开关进行三层信息交流,路由处理器(三层引擎)必须下载选择路线的三层信息等。软件包已装入硬件。标准 MLS和基于 CEF 的 MLS将用来完成硬件数据包处理的高级信息。
MLS:
以CEF为基础的MLS:邻里声明(靠近主机和开关Mac,用于提供双版信息),转发信息数据库(FIB)(含有相邻主机IP地址的路由表,VLANID)。
在传输期间,在二楼和三楼重新组装两层程序。
向第三层交换台传送的 vlan1 数据将被密封
IP VILAN1 IP VILAN2 IP VILAN3 IP VILAN4 IP VILAN5 IP VILAN6 IP vlan7 IP IP
用于MAC vlan1 MAC MAC网关的MAC
如果为单一广播直接传输数据,没有发出反美要求,而且软件包重新封存,则三层交流访问vlan2的马氏地址。
重新封装MAC头部
源IP和目的 不变
MAC 地址(Vlan2MAC网关)
MAC 2 MAC的目的
一条路线,几条交换方式:如果有第一组数据流,如果有的话,是未经ARP要求传送的,Mac地址被检索并转发给VLAN 2,单条电文在第二层交换。
一般而言,道路接受数据框架,不包罗数据框架,然后封装新的Mac地址(用于Mac地址),导致二级开关。
三、根据《公约》
1. 主机A只向主机B发送一个包。
没有通过 ARP** 查询相邻表格( 升级) 请求数据 。
3、转发（下层）
当三层设备获得数据框,旧数据框被丢弃,新源和目标的Mac地址被重新密封,由于框架头信息的变化,最终框架CRC的核查得到更新。

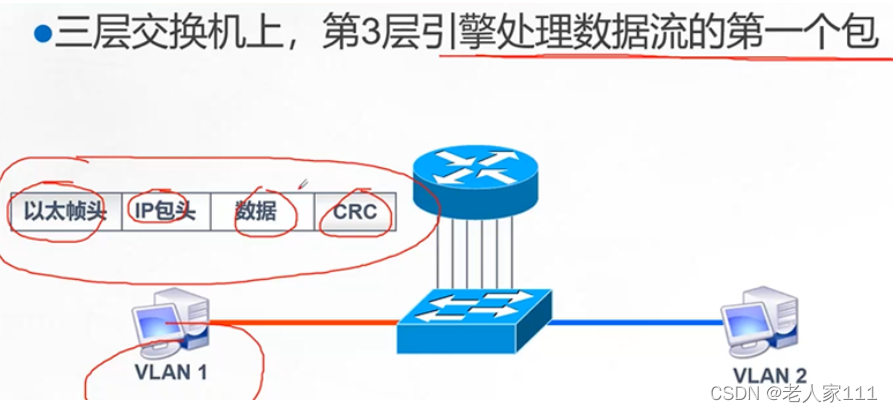

这条流中的第一个数据包是由三层开关的三层发动机处理的,与路由器相同,在三层引擎获得更新的两层信封信息后,数据包通过数据包处理。
第一个数据包完成后,在硬件中设置了MSLS条目,用于随后硬件执行的重覆和快速传送数据包。2层数据框作为必须转发的网络下一部分的框架格式重新封存。
这是“一条路线,许多交流”MLS** 的想法。

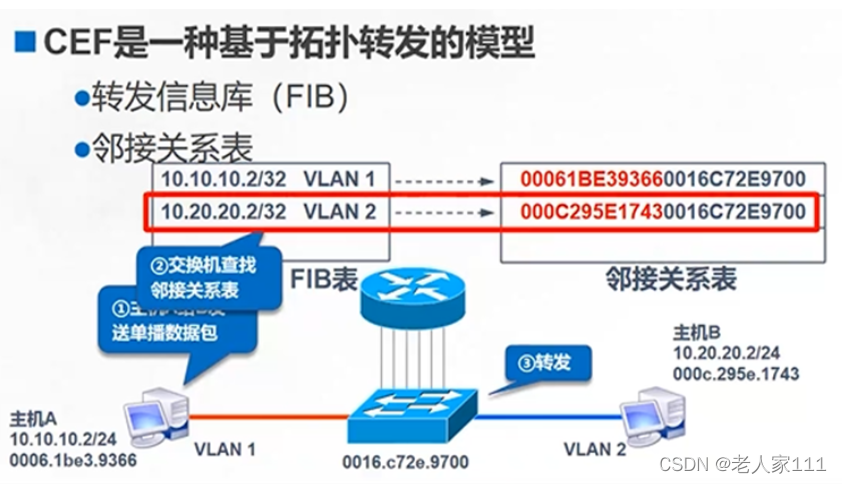

基于CEF
MLS(自上而下传输模式)的基本组成部分是两个转发表,即转发信息库(FIB),相当于路线表的路径图*a镜像。当路线表改变时,FIB适当修改,其中FIB包含附近主机的IP地址和VLAN ID的通信。另一方面,相邻的表格包含相邻主机的通信,并切换MAC地址**。
根据CEF, MLS中继程序发送了一个单一的广播数据包,对数据框架进行重覆,并通过扫描FIB和相邻表格,将数据框架从各港口转移。
由于三层开关提供路由功能,两个VLANVLAN虚拟接口作为区段网关。
关于三层交换的VLAN通信改道。

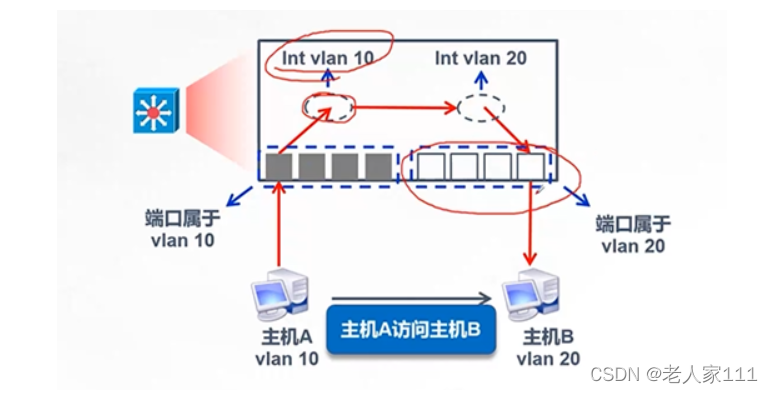

第一种情况涉及两个VLAN。

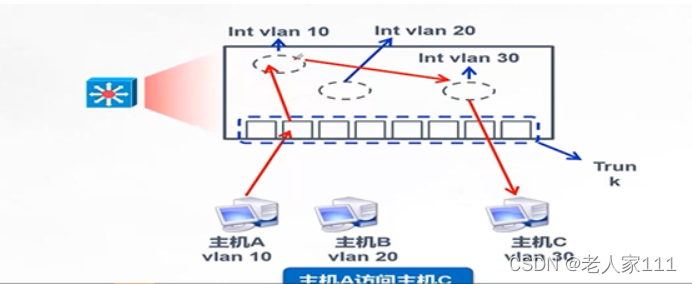

设想二和设想三:设想二和设想三:多个VLAN
三层交换的命令
VLANif 10 接口(假接口)
IP address 192.168.10.1 24
Dis Ip interface brief
