FS00702 酒精感应器
- 主要原理
- 特点
- 管脚说明
- 通讯协议
- 通用设置
- 通讯命令
- 命令方式
- 校验算法
最后更新：2021-12-06 09:19:37 手机定位技术交流文章
文章目录
主要原理
所测量气体电解槽中工作电极的电化学氧化过程导致电流与浓度成正比,并遵循法拉第定律,该定律确定根据电流的大小测量的气体的浓度。
对受电气抗药抽样者释放的气体中酒精浓度的反应R1收集样本电压,并通过提供负面反馈放大样本电压;在STM32中向ADC发送扩大电压信号,对通过A/D转换的数据进行分析,并计算酒精浓度大小。
特点
敏锐的敏感性,长期的稳定, 和伟大的决议。
强烈的干扰抗药性,以及高温补偿特点。
卓越的线性输出
低功耗
发援会产出模式,UART
管脚说明
PIN 悬空
PIN2 DAC（0.4~2V）
PIN3 GND
PIN4 VIN(电压产出3.75V)
通过 PIN5 UART 数据输入
通过 PIN6 UART 输入数据
PIN7 PWM(保留、可编程)
通讯协议
通用设置
波特率 9600
8 位数据
停止位 1bit
校验位 无
通讯命令
命令方式
主动上传式
以秒间隔传送浓度测量。
(高气体浓度*256+低气体浓度) /100 单位PPM = 气体浓度

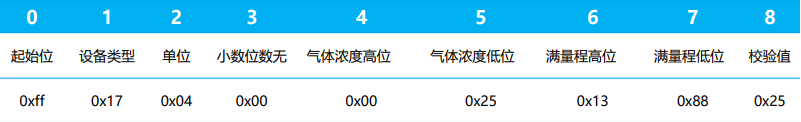

传感器返回值格式
切换问答式：
切换命令：0x78
问答：0x41
切换主动上传
0x78 是切换命令 。
主动上传：0x40
校验算法
