VRRP的操作原则是众所周知的。

VRRP概述

1. 《虚拟路由器冗余议定书》界定了虚拟路由器冗余协议。
2. 一组路由器(同一局域网的界面)使用VRRP进行协作,但只有一组处于MASTER状态,而该状态的路由器(界面)承担真正的数据漂移任务。 VRRP组内的若干路由器界面用于虚拟IP地址,该地址被用作局域网所有主机的默认网关地址。
3. VRRP确定哪个路由器是主路由器,由主路由器接收和传送提供给用户网关的成套数据,并答复个人电脑关于IPIP网关地址的ARP要求。
4. 备份路由器监测主路由器状态,如果总路由器失灵,则替换主路由器,从而平稳地移交业务往来。

VRRP术语

VRRP路由器：

运行 VRRP 路由器( 接口) 。 VRRP 路由器( 接口) 可以同时参与多个 VRRP 组, VRRP 路由器可以在不同组别发挥不同的作用 。

VRRP组：

一个VRRP小组由许多VRRP路由器组成,这些路由器由同一VRID(虚拟路由器、虚拟路由器ID)识别,在同一VRRP小组中,VRRP路由器之间共享信息,每个VRRP小组只有一名船长。

虚拟路由器：

VRRP小组是一个抽象的逻辑路由器,作为网络用户的网关。 事实上,用户只知道虚拟路由器的IP地址。 根据具体的虚拟路由器的工作,谁将承担数据转发器的角色,谁将在特定虚拟路由器的工作发生故障后被主人取代,谁将在特定虚拟路由器的工作发生故障后担任数据传送器的角色,谁将在故障后由主人取代?

MAC地址,虚拟P地址:

虚拟P地址是虚拟路由器的IP地址,是用户的网关地址。虚拟MAC地址是虚拟路由器在VRID基础上创建的MAC地址。虚拟路由器有一个虚拟MAC地址,其形式为00-O0-5E-OO-01-VRID。

路由器主机,路由器备份:

命令中的路由器。 只有主路由器对ARP在 VRRP 组中虚拟 IP 地址的请求作出答复, 只有主路由器对ARP在每个 VRRP 组中虚拟 IP 地址的请求作出答复。 主路由器同时按固定间隔传输 VRRP 信息, 以提醒备份路由器自己生存 。
备用路由器是窃听路由器,如果主路由器失灵,它将接管。
使用接口 VRP 优先级(bigger) 和(如果相等)接口IP 地址(大) 来作出决定。

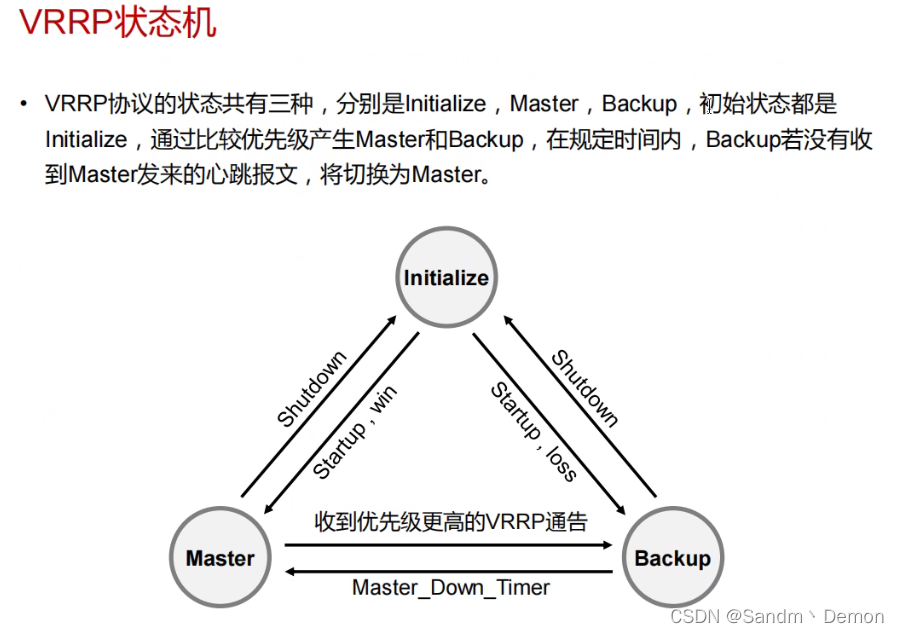

VRRP状态

1. 启动国家
当路由器启动时,如果路由器的优先级别为255(最高优先,只有当指定的VRRP虚拟IP地址与接口IP(所谓的IP地址所有者)相同时,且仅在指定的VRRP虚拟IP地址地址与所谓的IP地址所有者相同时,如果路由器的优先优先级别为255(最高优先),则将VRRP通知信息传送给VRRP通知信息,并将与广播ARP信息警报路由器IP地址相对应的MAC地址通过线路发送给虚拟MAC,设定 t

二.二. 硕士学位
在东道国,路由器执行下列任务:
设定通知计时器;
使用VRRP虚拟MAC地址,对路由器IP地址的ARP查询作出答复。
• VRRP虚拟MAC数据包是MAC的传输目的。
• 如果拥有者是虚拟路由器IP,目标地址将是虚拟路由器IP数据集;否则,目标地址将被忽略。
• 收到停机事件后,删除计时器,发送优先级别为0的通知包,并转换启动状态。
• 如果定时器过期,应提供自愿退休计划通知信息。
• 如果优先值为0,应传送VRRP通知信息;否则,应评估数据优先度是否高于当前数据优先度,或同一IP地址和实际IP地址是否大于当地实际IP,应设定定时器,重置主机定时器,并转让FACUP状态;否则,应删除通知包。

三、三. 后备状态
处于准备状态的路由器必须执行下列任务:
设定主机的计时器;
• 无法根据虚拟路由器IP地址答复美国退休人员协会关于提供信息的询问。
• 从虚拟路由器MAC地址数据包中删除MAC所有目的地址。
• 拒绝接受所有运往虚拟路由器IP的数据包;
• 收到停机事件后,删除主机计时器,改变启动状态。
• 发送VRRP通知信息,广播ARP地址信息,并在主机定时器到期时转让MASTER地位。
• 收到VRRP通知后,收到VRRP通知。 如果优先值为0,它表示MASTER选举已经开始;否则,将确定数据优先度是否大于目前的优先度;如果数据优先度大于目前的优先度,则MASTER被接受为合法,重置主机被超时;否则,通知包被销毁。

学习VRRP的基本原理。

VRRP的工作过程

1. VRRP团队的设备被指定为主机,通过免费发送ARP信息,主机设备将虚拟MAC地址发送给其附属设备或主机,承担信息传输的责任。
2. 后备组的每一个后备设备都由总设备定期向后备组的每个后备设备发出VRRP通知。
3. 在总设备发生故障的情况下,VRRP后备小组的后备设备重新选出新主机长。
4. 当 VRP 组状态改变时, 主控设备会从一个设备移动到另一个设备,而新的主控设备将立即向虚拟路由器发送含有虚拟 MAC 和虚拟 IP 地址信息的免费 ARP 信息,更新主机或与其连接的设备中的 MAC 表格项目,将用户传输到新的主控设备,该设备对用户是完全透明的。
5. 如果设备优先级小于255,则改为后备状态,其优先级恢复到故障前配置优先级。
6. 当备用设备的质量超过主机质量时,备用设备(防腐和非吸附)的操作方式决定主机是否连选连任。

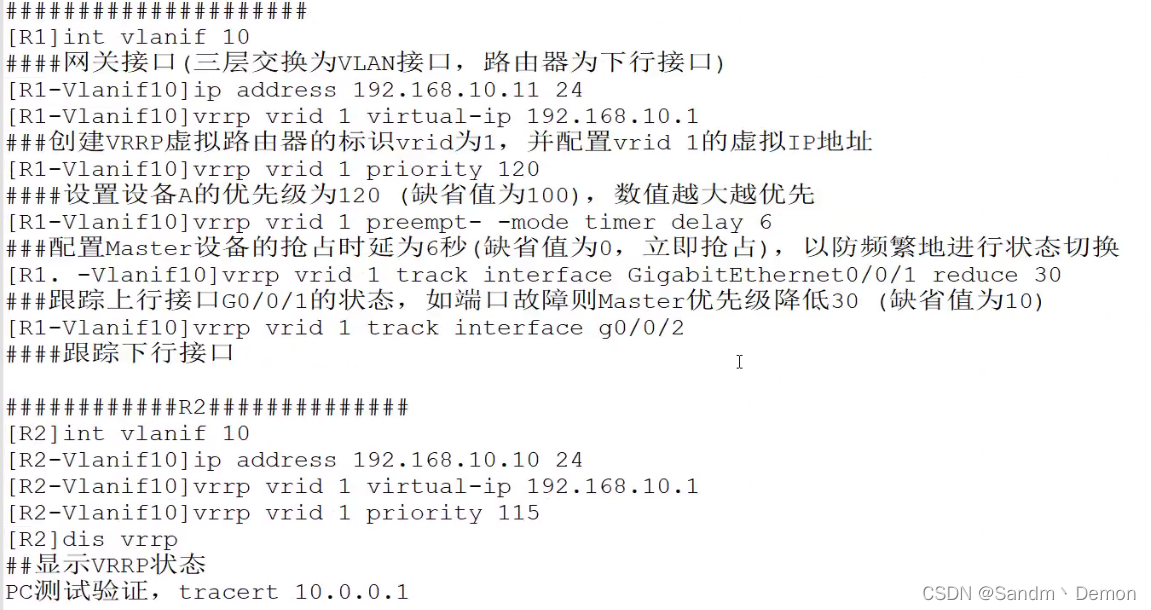

学习和掌握VRP模式网络模式和配置方法

总结

Vrrp可被 vrid 识别,而 vrp 组可包含许多 vrp 路由器, 包括 master 和一个或多个备份路由器 。

Vrrp将建立一个虚拟路由器,其虚拟IP和MAC地址(固定格式,00-00-5E-00-01-VRID)将与虚拟IP和主机相同。

Vrrp Vrrp 虚拟 IP 地址, 用于 vrrp 路由器局域网默认网关IP 地址上所有主机的虚拟 IP 地址

一般说来,主机和后备角色按优先顺序决定;如果主机主与高IP主机主具有同样的优先地位,则优先考虑主机主,主机主确实从局域网主机发送数据和对ARP查询的答复,及时提供甚高频项目信号备份。

备份会收听主人发布的Vrrp报告,如果报告超过具体时限,则接管报告。
