HCIA第六天

路由表

路由器的转发原理 当数据包进入路由器时,路由器的配置由数据包决定。

要看到本地内容,请将IP地址作为目标。 路由表 如果在路线列表中找到路线,则 无条件 按照

如果日志表未完成,则直接丢弃数据包。

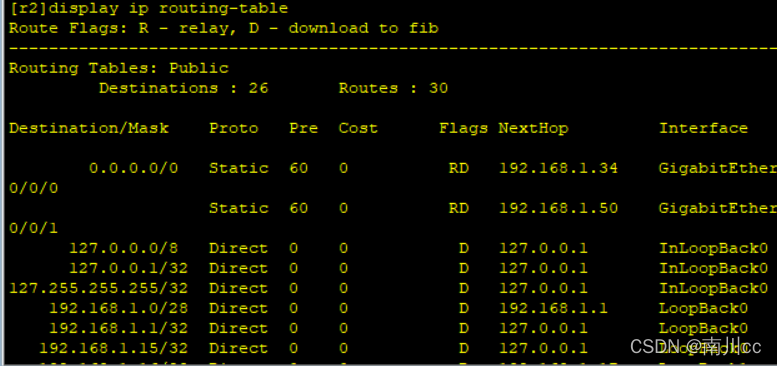

<aa>display ip routing-table --- 查看IP路由表

目标 净额/标准 目标 目标/目标 目标 目标

直接链接路线 -- -- 解释直接连接 -- -- Proto -- -- 议定书/类型

路线信息 -- -- 路由器与网络制作的网络部分直接相连。

如果符合下列条件,直接路由器可以自动建立: (1) 接口必须安装IP地址; (2) 接口必须有两个UP

数据通过NextHop(下一个跳跃)到达目标区域的下一个路由器。

口的IP地址

输出接口 - 数据接口

后骨链接(bus链接)是路由器之间的连接。

静态路由器有由网络管理员手工创建的路线条目。

动态路由器:所有路由器在机上都使用相同的路线协议,然后通过路由器进行路线交通。

讨论和谈判最后路线项目计算方法。

[r1] IP 根静态 24 - 配置静态路线

只有在几个路线条目有相同的目标部分时才使用优先前部分。

路线列表中排名最高的路线。

设备优先度为60的默认静态线路为255-Word,而直接线路优先度为0。

[r1]ip route-static 192.168.3.0 24 GigabitEthernet 0/0/1

- - 静态线路正在添加到外部接口中。

路由环路

TTL --- 64 128 255

拓展配置

1. 当路由器通过各种类似成本的途径访问同一目标区域时,即出现负载平衡。

完成后,设备可以拆分,同时从几个通道运输,也可以折叠。

加带宽的效果。

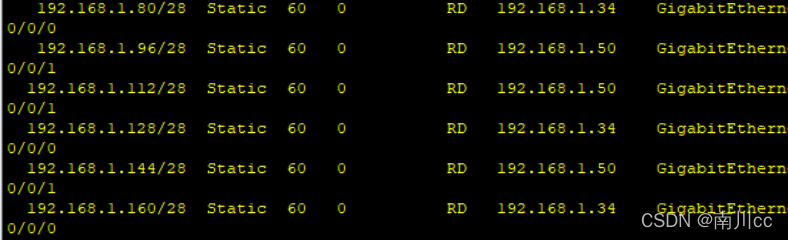

192.168.6.0/24 Static 60 0 RD 192.168.2.2

GigabitEthernet

0/0/1

Static 60 0 RD 192.168.3.2

GigabitEthernet

0/0/2

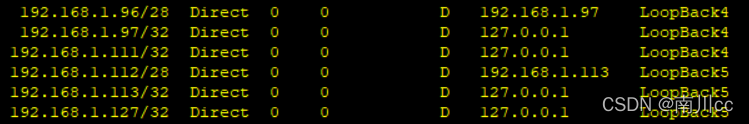

2. 回环界面:经常用于虚拟实验且没有设备的路由器配置虚拟界面

限制。

[r1]interface LoopBack ?

<0-1023> LoopBack interface number ---- 环回接口可以创建

1024个

[r1] 接口环反文件夹 0 - 安装环反界面

[r1-LoopBack0]

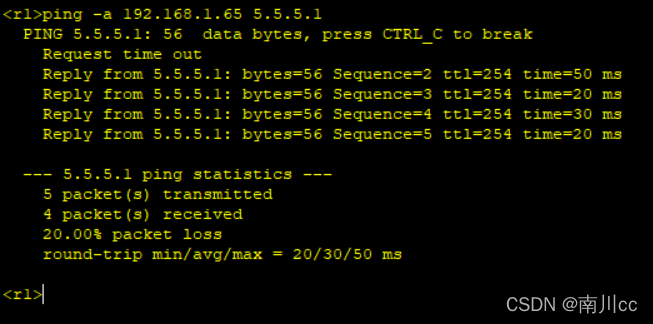

[r1] ping-a-具体说明 Ping 包的源 IP 地址

3. 当路由器只要经同一底线路由器过境,都可以进入几个连续的子网时,即进行人工聚合。

这些部分可合并为一个步骤,只有摘要部分的路线字母才能更改。

目标是尽量减少路线部件的数量,同时提高传输效率。

192.168.00000001.0/24

192.168.00000010.0/24

192.168.0.0/22

4. 黑洞路线:在集群中,黑洞路线如果包括网络中不存在的网格部分,就可以建造。

流动是没有回流的,造成连通资源的浪费。

192.168.0.0/22

192.168.0.0/24

192.168.1.0/24

192.168.2.0/24

192.168.3.0/24

合理的次级联网和汇总能够做到这一点。 减少 黑洞是筑路的原因。 (不能排除网络受到未知原因的伤害,因此无法避免。 )

5. 失踪路线:没有提供目标的入境点,如果在检查时没有当地路线,则视为失踪。

将遵循默认路径 。

被黑洞和默认路线完全排除了

[r1]ip route-static 0.0.0.0 0.0.0.0 12.0.0.2

6. 空界面路由器:防止电路与黑洞相撞,避免失去航道,使其与黑洞路由器相匹配。

在组装区插入路线条目,指向空界面。

1. 路线表采用最长的匹配概念(精确配对原则)。

2null 0: 如果路径的退出接口被配置为空接口, 数字将会匹配 。

据包直接丢弃。

[r1]ip route-static 192.168.0.0 22 NULL 0

7. 浮动静态路由器:通过调整静态路由器的默认优先权来准备静态路由器。

份效果。

[r2]ip route-static 192.168.1.0 24 21.0.0.1 preference 80

(如果当前接口0/0/0不可用,将使用接口0/0/1。 )

[r1-GigabitEthernet0/0/0/0] 手动关闭关闭接口

撤消关闭 -- -- 重新打开接口 [r1- GigabitEthernet0/0/0]
