计算机网络

网络的分类

LAN（局域网）

• 同一机构在不使用第三方经营者的情况下创建和维持的网络(营地网络、公司网络)

MAN（城域网）

• 同一城市多个机构的互联由同一城市的运营商网络(分公司互联、校园互联)完成。

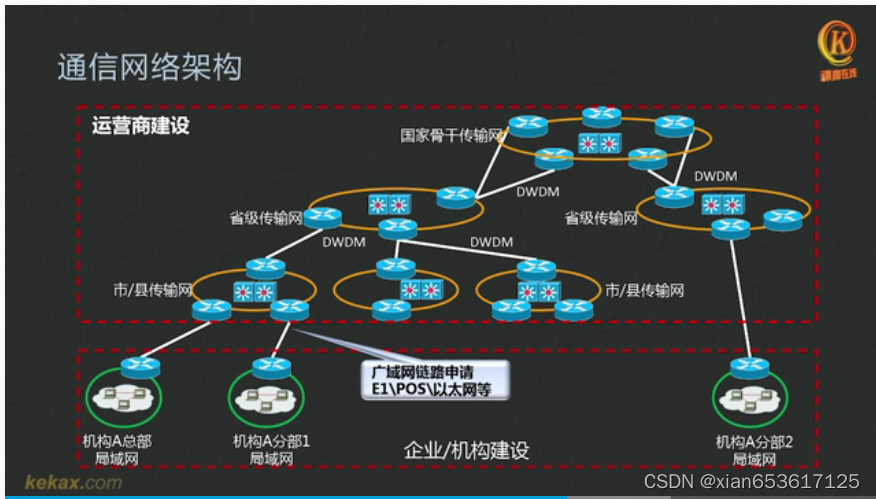

WAN（广域网）

• 运营商开发一个实现城市与城市连接的平台。

路由器基础

各组件的功能

ROM

1. 永久只读存储器,大多用于在路由器密码或操作系统被销毁时作出反应。
2. 要激活路由器并装入操作系统, 请使用此命令 。
3. 检测硬件是否完好

RAM

1. 读写内存, 但是当功率失效时, 记录的信息传输会丢失, 主要是用于在启动时运行路由器的操作系统 。
2. 储存当前操作路由器的配置文件running-config
3. 将路由表和IP地址图保存到 Mac 地址 。

VLAN(虚拟局域网)技术

虚拟局域网工程需求

1. 局域网广播是隔离的,以避免广播风暴,因为广播风暴会消耗许多带宽。
2. 从其他部门接收大量广播信息,对同一总机区各部门来说是毫无价值的,因为这会损害设备的运作,导致该部门不能及时传递信息,并导致整套资料丢失。
3. 广播媒体也将优先考虑个人电脑卡。 (通常比部内通知更为重要,如首席执行干事的通知。 )
4. 由于广播机制,病毒可能很容易传播到其他主机。


虚拟局域网的理由和配置

** 物理开关分为许多概念上完全分开的开关。

技术特性

1. 每个VLAN都是自己的广播区。
2. VLAN的无线电节目之一只在这个VLAN中提供。
3. 每个VLAN一般都是自己的子网。
4. 甚低频局域网无法直接进入第二层开关,尽管通过三层线路可以进入配置开关。

VLAN原理

基于端口的VLAN

无论港口的PC是如何变化的,无论是新的还是旧的,都分配给同一个VLAN。

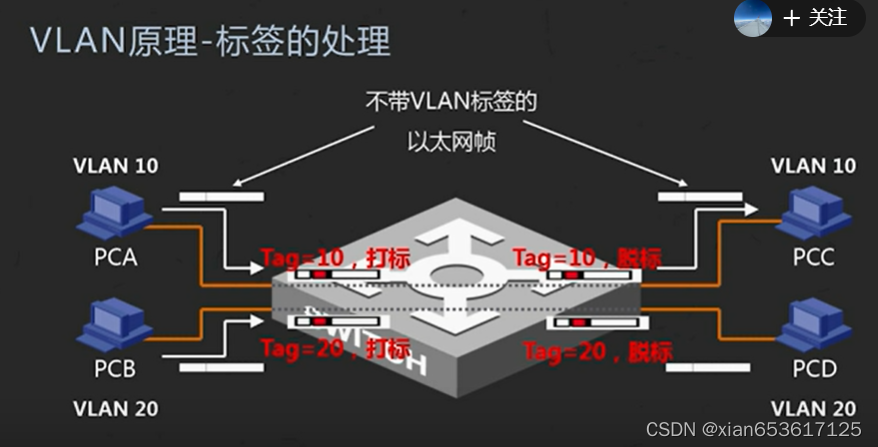

标签处理

在发送时标记VLAN的哪些数据包,只传送给同一VLAN下的PC,并在传送到PC时删除VLAN的标记;否则,数据包就不正常了。

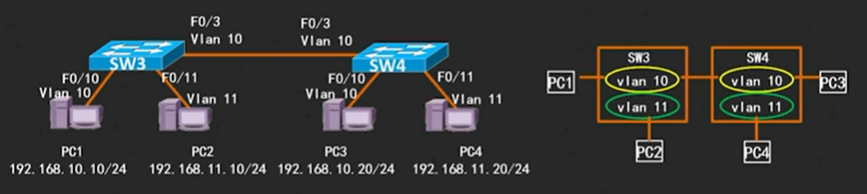

案例分析

• PC1和PC3以及PC2和PC4很容易获得,因为它们是同一VLAN的一部分。
• 但是,PC1、PC2和PC4无法进入第二级开关,因为VLAN判决是在开关内作出的,它们不是同一VLAN的一部分,因此它们无法相互交流。

VLAN配置

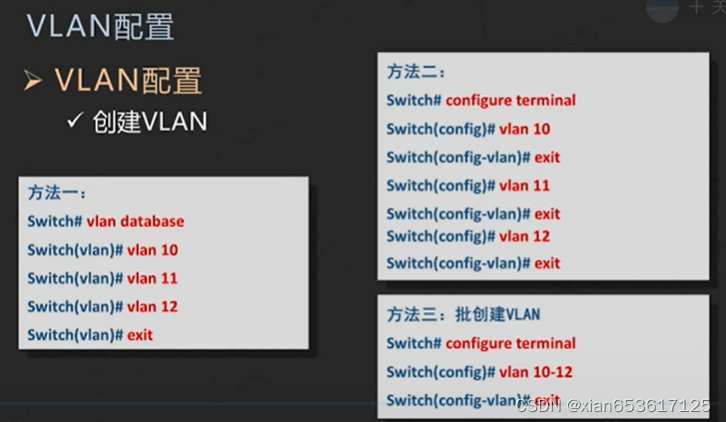

创建VLAN

划分VLAN

如果一个PC或终端终端与开关端连接,则该港口必须调整到access模式

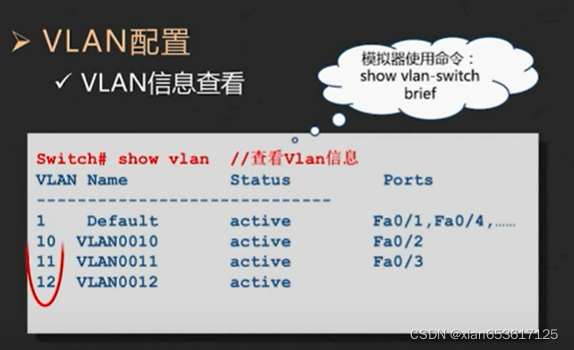

查看VLAN

我们经常在课堂上使用模拟器,因此我们需要重复检查VLAN。show vlan-switch brief

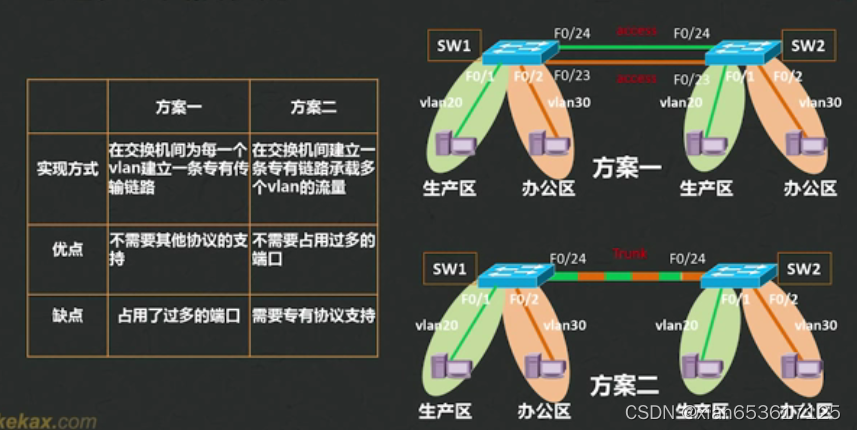

被传输的 VLAN 连接

接入港和Trunk港

Trunk端口:

• 使链条能够从各 VLAN 传输数据。
• 默认情况下,将trunk 端口指定给所有新建的 VLAN 。
• 输入数据开关不需要 VLAN 标记,也不要求删除。

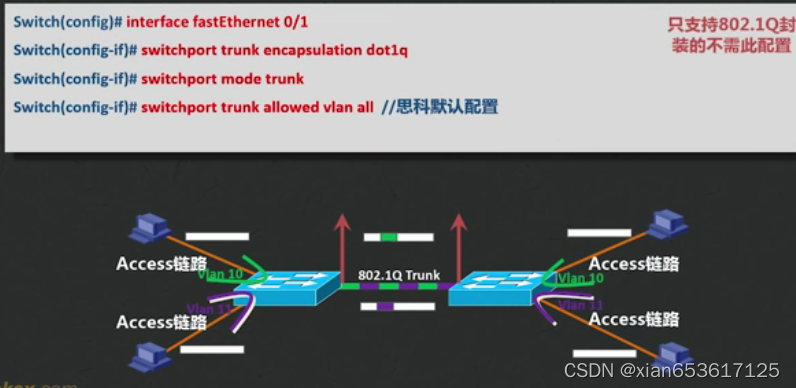

配置：

Access端口：

• 只是一个特定的VLAN。
• 随着数据进入开关,必须删除VLAN标记并恢复数据包。

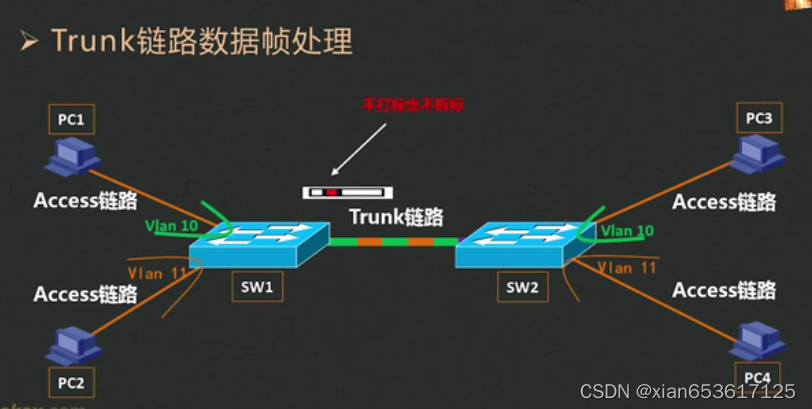

PC 配置 SW1 标签的存取连接, SW1 在传输到 Trunk 链接时不需要去标, VLAN SW2 在传输到 SW2 并因此跨 VLAN 后将去标。

虚拟局域网工程部署
