Io接口以太网低频工业rfid读写器|读取器ck-lr12-e00之 ...
最后更新：2021-12-17 04:17:22 手机定位技术交流文章

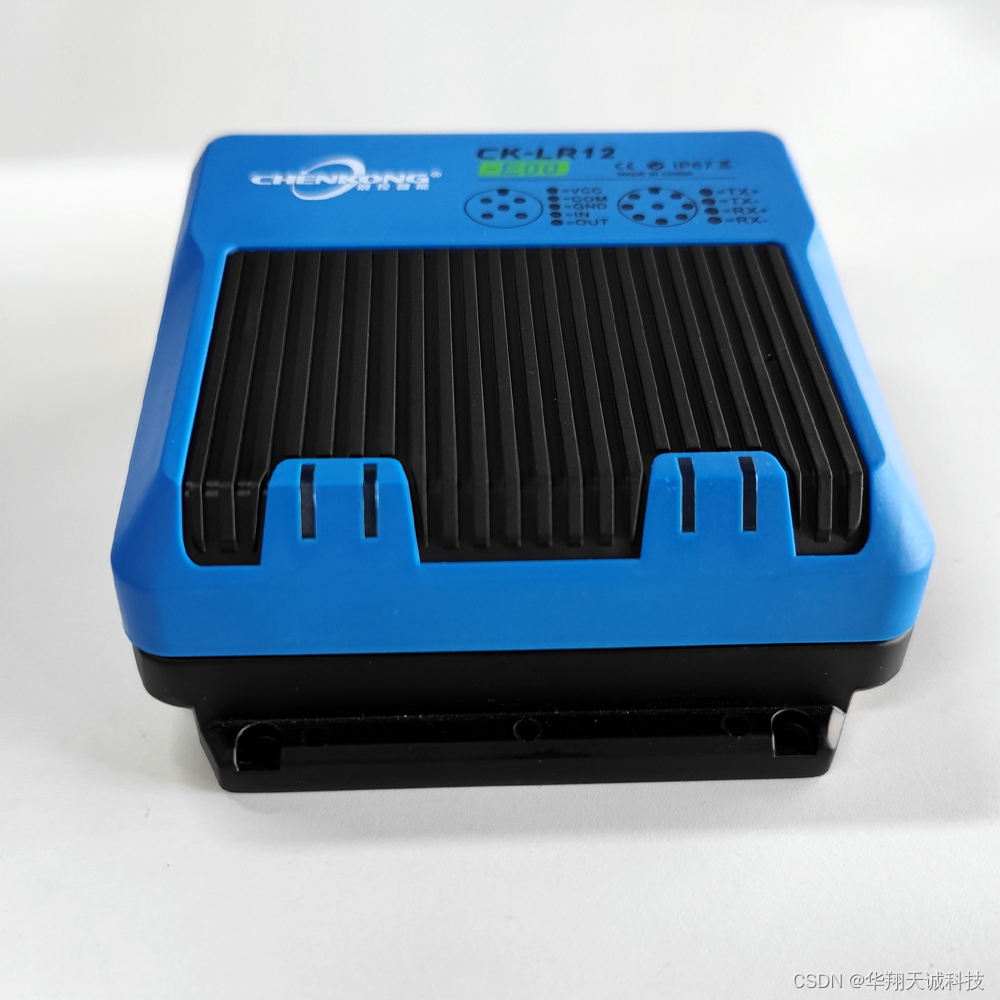

IO接口是一种工业性RFID数据读取装置,它使用Modbus TCP通信协议与RFID的读者CK-LR12-E00通信。它通常用于自动MES系统。它有一个MODBUS登记簿 16比特大。它需要2 字节的内存。使用高端数据储存格式。
本研究将集中探讨太网低频行业内IO界面的定义和描述,作为CK-LR12-E00的Modbus TCP与RFID阅读器的存放处。
下表界定了登记册的地址分配和目的:
寄存器地址 |
寄存器名称 |
寄存器功能 |
R/W特性 |
0x0000 |
系统信息寄存器 |
为显示硬件版本号码和系统故障状态时段,请使用这一格式。 |
R |
0x0001 |
标签读写状态寄存器 |
指定合适的标签、完整阅读、完成写作等地点。 |
R |
0x0002 |
RSSI |
标签信号强度 |
R |
0x0003 |
IO配置 |
要配置 IO 输入输出模式,请使用此命令。 |
R/W |
0x0004－0x000D |
保留 |
暂未使用读是0 |
R |
0x000E-0x0012 |
标签UID |
UID可以读取或重写。 |
R/W |
输入区仓库分配表
1, 0x100 - 系统信息记录器(SIR):
保存读卡器的固体版本编号和错误信息。
Bit15 – bit 8 |
Bit7 – bit 0 |
保存版本号 |
表示系统错误信息 |
版本号: 当前软件配置版本号 。
系统错误信息: 无法代表系统异常状态清除 0 。
(Bit7 - 位位 0) 错误代码 |
错误内容 |
0x01 |
保留 |
0x02 |
看门狗复位 |
0x03 |
保留 |
0x04 |
保留 |
0x001 - 标记读写状态登记簿:
记录过程成功。 当标签被删除时, 立即清除为零 。
bit 2 |
bit 1 |
bit 0 |
写操作成功 |
读操作成功 |
标签有效位 |
标签合法性:0表示电子标签不存在,1表示读过有效标签。
读取操作成功 : 0 数据读取失败, 1 数据读取成功
写入操作成功:0对数据写作失败,1对数据写作成功
3, 0x002 - RSSI 标记 :
标签信号强度
bit 15 — bit0 |
标签信号强度 |
最弱信号是0 -X -00
4, 0x003—— IO 配置
IO1 |
IO2 |
||
Bit15 |
Bit14—Bit8 |
Bit7 |
Bit6—Bit0 |
输入/输出 |
控制模式 |
输入/输出 |
控制模式 |
投入/产出:0:投入模式1:产出模式
输出模式: 01- 顶部控制, 控制模式: 02 - 底部控制, 控制模式: 03 - 底部控制, 控制模式: 3 - 底部控制, 控制模式:
其他—保留
01 - 最高控制输入模式
02 - 监视卡状况
其他—保留
例如, 0x8201 IO1 输出模式遵循读卡状态, 0x8201 IO2 输入模式是顶部控制 。
5. 分配RFID 标签地址
标签UID |
Addr1 =0x000E |
R/W |
Addr2 =0x000F |
||
Addr3 =0x0010 |
||
Addr4 =0x0011 |
RFID 标签数据地址表的分配
Hsong Tsin Tsin提供了与RFID 阅读器CK-LR12-E00 Modbus TCP接头的IO更详细的定义和解释,可供协商和交谈。！
