由于触摸屏与悬浮层位置之间的距离,以及电缆的长时间和昂贵的重铺,触摸屏与PLC之间的通信在工厂中通过无线方式进行。

接下来，让我们通过实施经济审计师的触摸屏和三菱FX3UPLC,更详细地利用三菱特别协定下的无线通信。其中，主站是视频屏幕。作为监测站,使用了两辆三菱FX3UPLC(485BD扩展号)。为了建立无线通信,无线通信终端DTD435MC也被用作硬件设备。

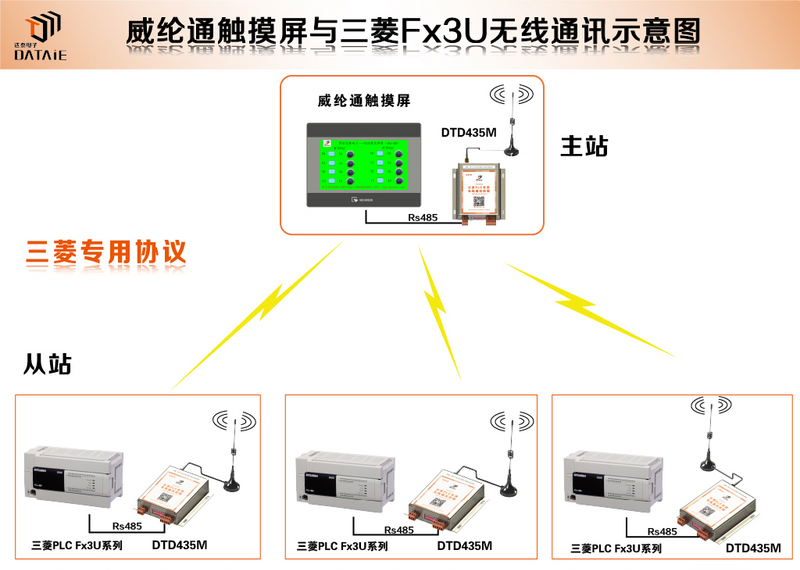

无线网络图 ▼

测试设备与参数

三菱PLC模型:FX3U x 2

• 触摸屏模:TTK6071IQ x 1

• FX3U-485BDx2 PLC扩展部分

• DTD435MC-V96x3美元无线通信终端

• 触摸屏数据线:触摸屏485条数据线x1

• 初级从属关系:主要从属关系:主要从属关系

• 与三菱关于通信的特别安排

• 485卢比通信接口(两线)

* 电压:9-24VDC

• 传输距离:100米、500米、1公里、3公里、20公里

主将是一个专家在:

• 立即更换RS485无线网络通信电缆方案。

• 完成数字无线加密,以确保数据安全和可靠性;

• 支持诸如Modbus RTU和N:N等标准链协定

接线方式

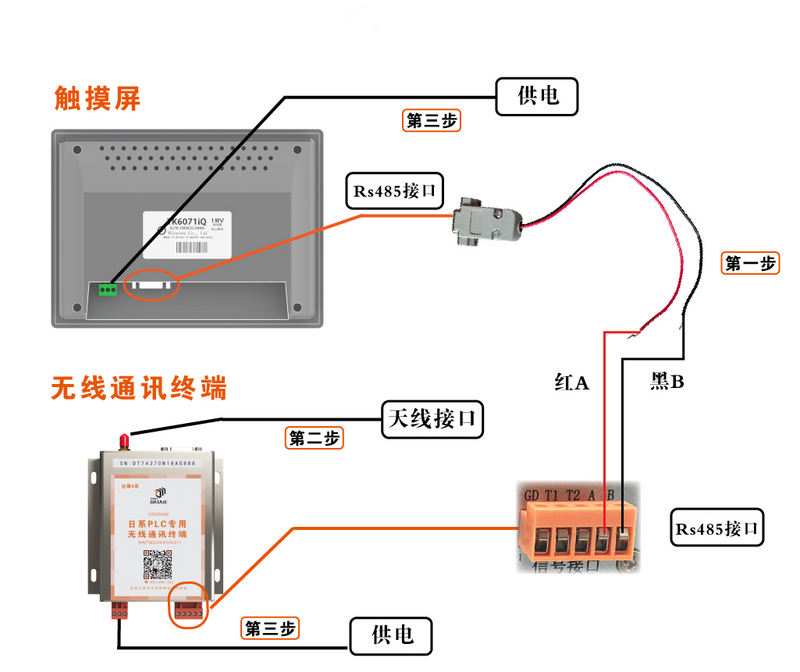

通过单触摸屏幕连接到 Datai 无线设备

首先,将RD435数据线连接到RD435MC数据线的触摸屏门户RD485数据线的RD435MC,与DD445MC数据线的DT445MC界面连接到DD44335MC的DD44335MC港口的RD445M数据线黑指向到DT435MC的DT435MC

第2步:天线附属于无线通信终端。

第三步:在所有连接完成后,打开触摸屏和无线通信终端。

PLC和Datai无线公司之间的两个连接

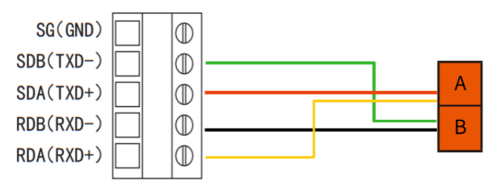

由于FX3U-485BD网关有四行,需要从RDA和SDA到A(485+CN2-4)和RDB和SDA到B(485-CN2-5)的简短访问,因此使用了485BD模块。

迷魂触摸屏主要站台配置

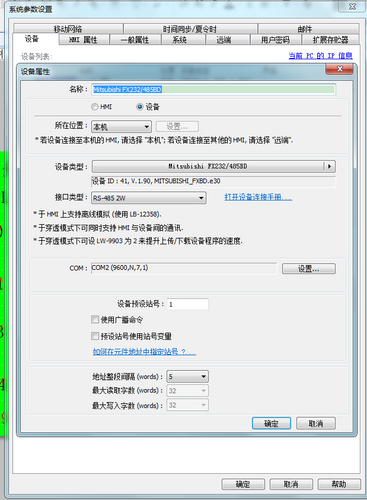

1.系统参数设置

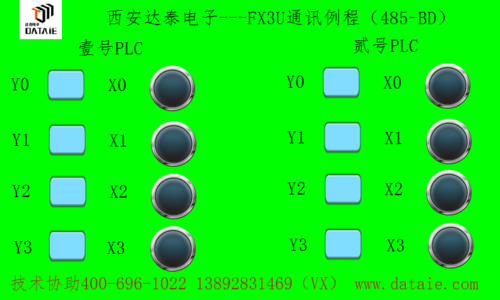

2.触摸屏画面制作

3.1号从站设置

4.2号从站设置

三菱PLC从站设置

1.PLC的设置

二.PLC二.PLC台式设备

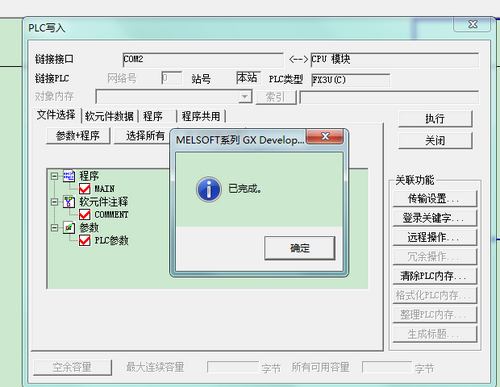

三. 方案下载到PLC

无线通讯测试

每个VT和FX3U获得一份DTD435MC-V96。

外部信号发送到第1站和第2站X点,以确定与触摸屏相对应的点是否亮,如果亮,是否进行定期通信。

信号站1和2Y,带有触摸屏按钮,以确定与FX3U相对应的Y点是否亮,如果亮,通信是正常的。
