希望建立触摸屏和PLC之间的无线通信非常简单,然后我们解释VT屏幕和三菱FX3UPLC是如何根据三菱特别协定建立无线通信的。

为了启用无线通信, 您需要 VT 屏幕作为主站, 两辆三菱FX3U PLC( 扩展号485BD) 作为站点, 还有一个无线通信终端DT435MC作为硬件设备。

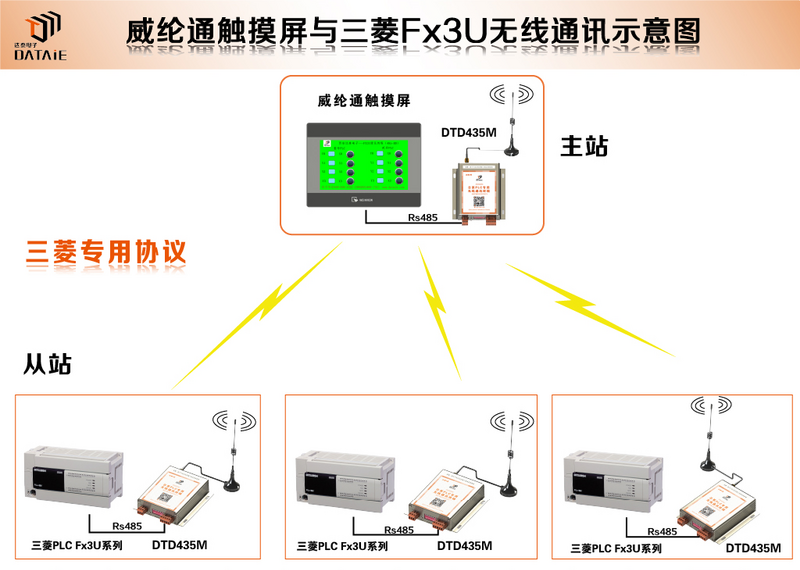

无线网络图 ▼

接线方式

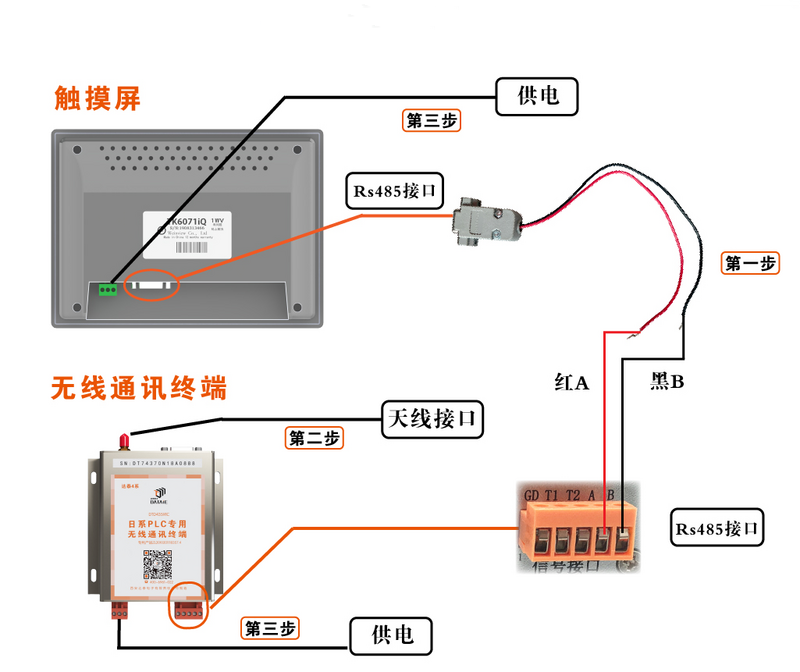

通过单触摸屏幕连接到 Datai 无线设备

首先,将RD435数据线连接到RD435MC数据线的触摸屏门户RD485数据线的RD435MC,与DD445MC数据线的DT445MC界面连接到DD44335MC的DD44335MC港口的RD445M数据线黑指向到DT435MC的DT435MC

第2步:天线附属于无线通信终端。

第三步:在所有连接完成后,打开触摸屏和无线通信终端。

PLC和Datai无线公司之间的两个连接

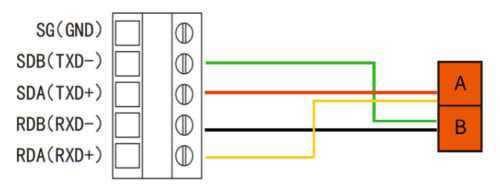

由于FX3U-485BD网关有四行,需要从RDA和SDA到A(485+CN2-4)和RDB和SDA到B(485-CN2-5)的简短访问,因此使用了485BD模块。

迷魂触摸屏主要站台配置

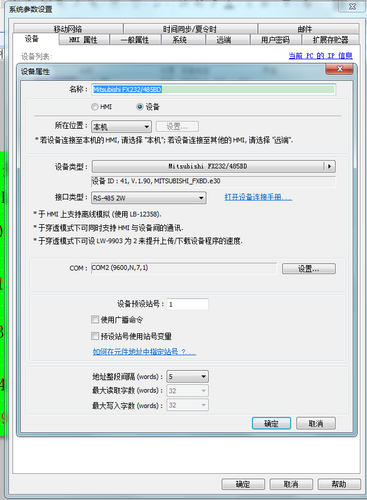

1.系统参数设置

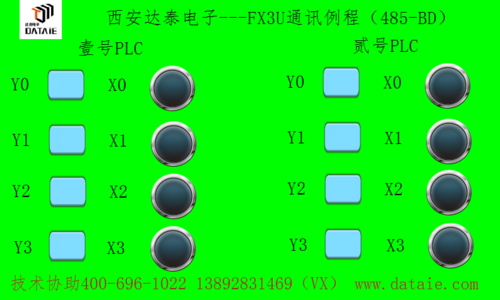

2.触摸屏画面制作

3.1号从站设置

4.2号从站设置

三菱PLC从站设置

1.PLC的设置

二.PLC二.PLC台式设备

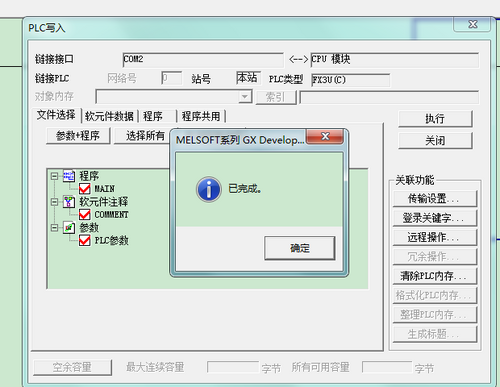

三. 方案下载到PLC

无线通讯测试

每个VT和FX3U获得一份DTD435MC-V96。

外部信号发送到第1站和第2站X点,以确定与触摸屏相对应的点是否亮,如果亮,是否进行定期通信。

信号站1和2Y,带有触摸屏按钮,以确定与FX3U相对应的Y点是否亮,如果亮,通信是正常的。
