用TPLINK TL-SG2008D实现单线复用IPTV和网络
最后更新：2021-12-26 19:40:29 手机定位技术交流文章
购买理由
由于住宅的翻修,客厅电视区只有一个薄弱的电箱网络。 要有效工作,IPTV电信顶层盒子必须连接到轻猫 ITV界面。 因此,电视盒子只能连接到无线。
这样做本来会奏效,但当出现问题时会遇到困难,Chidu电视盒无线播放蓝光盘,因此打算把电视盒改成有线电视模式。

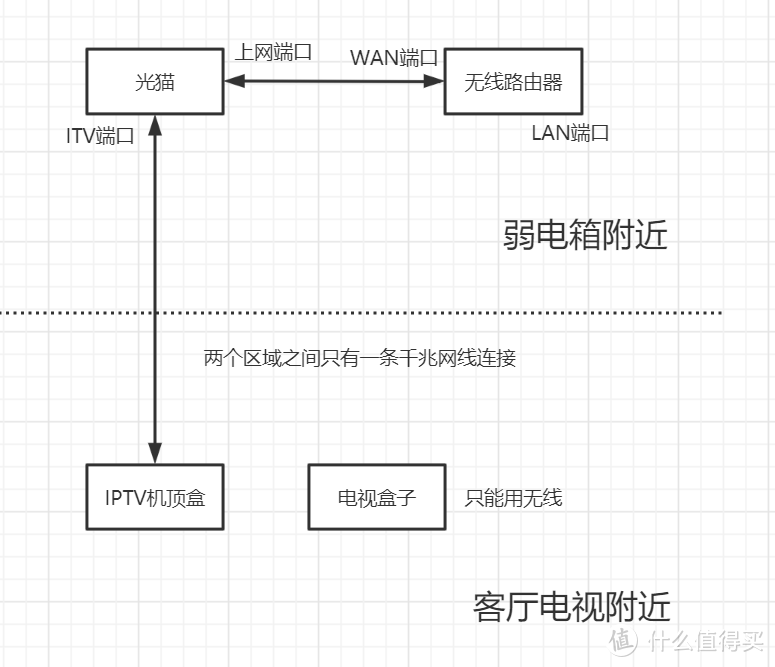

原始网络拓扑
网络的建议以下列方式提及:
1千兆字节的电线,8个核心,分为2个4个核心巨型波束,但这不符合电视盒蓝光碟的要求。
双光猫重新连接桥桥, Itv 与网络端口合并, 单线连接到无线路由器( 支持 iptv 函数 ), 然后再将其分割成两个端口。 因为未连接路由器最好位于我家安排的灯猫附近, 因此不考虑此选项 。
多穿两条线。当你穿两条线,而不是五、六种线时,会有更大的危险感。 两条超细线不是便宜的,而特定的晶体是另外两条线。当你穿两条线而不是五、六种线时,会有更大的危险感。两条超细线不是便宜的,需要特殊的晶体。放弃这个软件似乎需要时间和精力。
四. 使用两千兆字节支持VLAN。 满足需求的转换发现价格低廉,规模小,最终选择了替代。
设备选型
以下模式可供根据其他人的分享以及上海问题选择:
S108GW、Mercury SG105/SG108 Pro、TP-LINK TL-SG2008D和其他类似装置

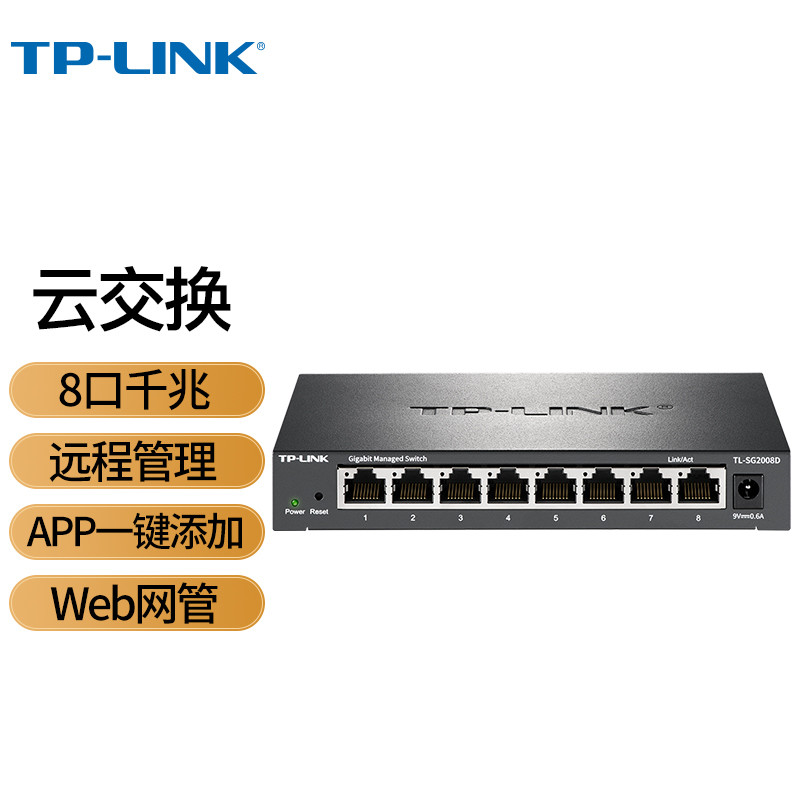

最后,TP_LINK被发现较新,价格较低,因此选择TP-LINK TL-SG2008D。
新的网络扩大和连接。
家庭网络图经过修订,增加了两个VLAN开关如下:

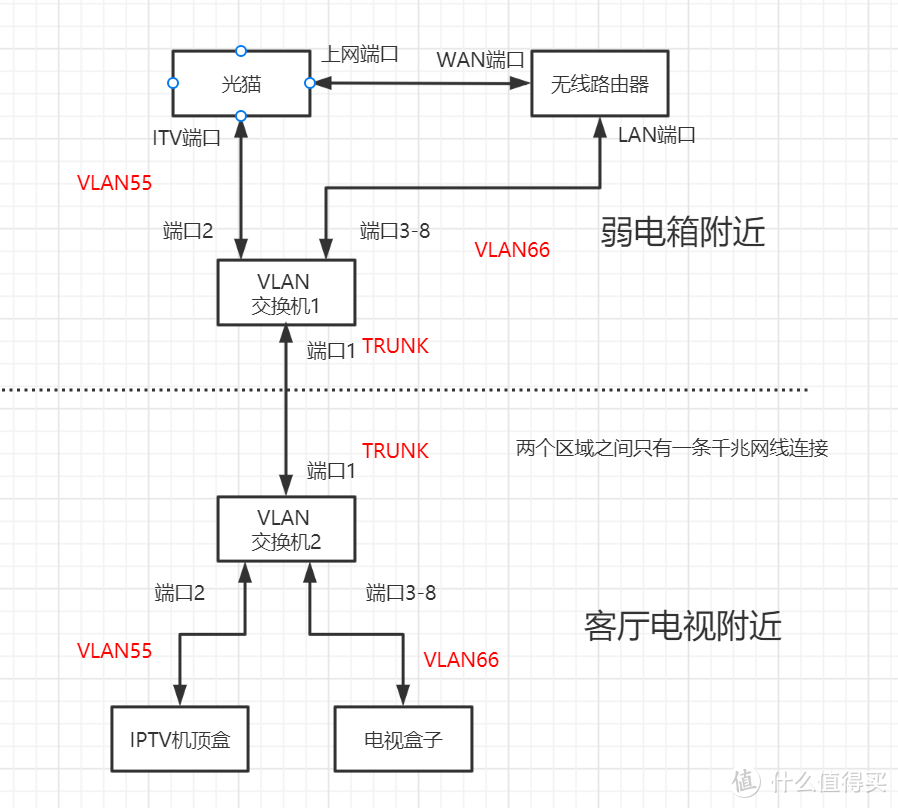

新的网络拓扑图
VLAN 开关定义 (两个开关设置相同) :
一是连接两个区域的唯一连接港口1的网络。
二. IPTV利用港口二。
三. 通过港口上网 4-8
两个VLAN,港口1-2和港口1-3-8分开。
交换机配置
将一个开关附加到有互联网接入的局域网中。 短期内, 移动电话将使用 TPLINK 商业云工具与开关连接, 并在开关底部使用二维代码连接。 应用程序可以检查 DHCP 从开关进入 DHCP, 然后通过网页使用计算机进行登录配置 。
应当指出,移动电话上的 VLAN 设置不完整,必须通过网页建立 VLAN,也可以在不使用应用程序、计算机或开关链接的情况下进入开关的固定IP地址(见指示)。
网络在配置过程中与一个会议点连接, 例如我选择作为两个 VLAN 的会议点。 换句话说, 配置时, 网络中断和配置不检查 。
选择 VLAN 页面并设置 802.1 Q VLAN (而不是 端口 VLAN),如下文两个图所示。
要点提示：

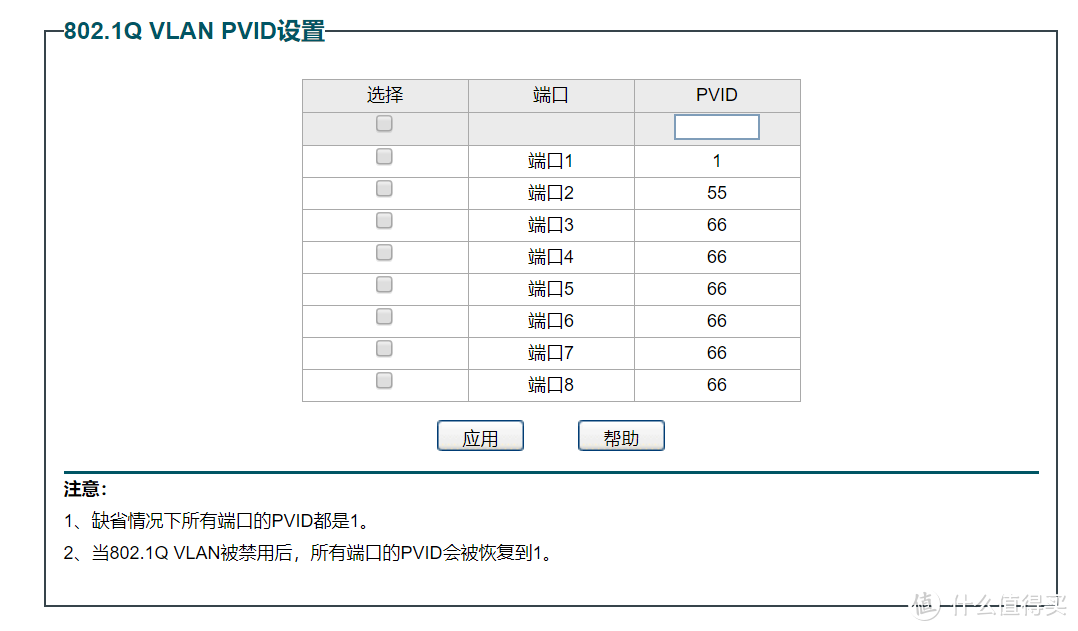

一. 虽然可以随机选择图1中指明的两个 VLAN 代号,但图2中的港口PVID与图1中的VLAN 代号吻合。
二. 只有两个VLAN浓度必须配置为拖网港口,所有其他港口必须配置为无拖网港口。
配置时保存三条。 关闭并打开, 然后重复检查配置 。

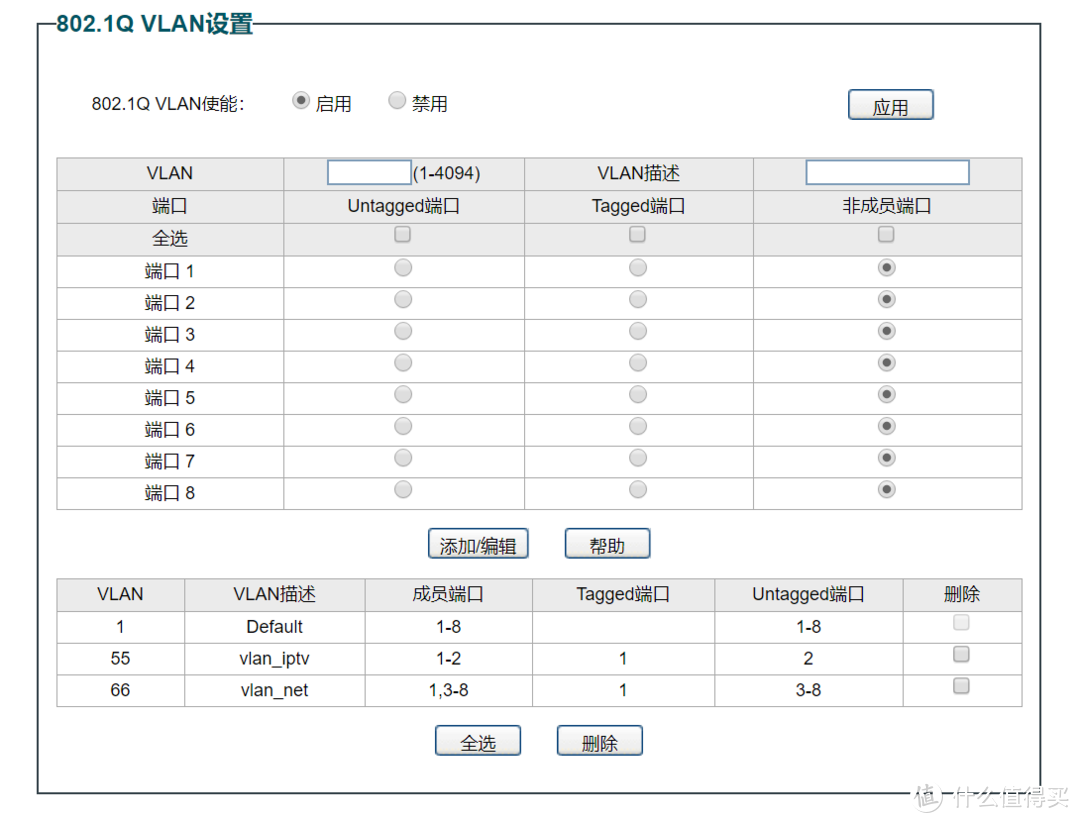

配置1
当设置时, 两个开关被连接到顶部地图上, 导致一个平稳的一次性正常运行。 电视盒在播放典型的非卡通内容时测试了一个 88G 2160p Blue Light 磁盘文件 。
扩展信息
理由 802.1Q Vlan
https://blog.csdn.net/CareChere/article/details/51236338
总结
建议使用双倍VLAN开关解决单线再利用问题,因为配置成本低且简单。
