与往常一样,向上迈出的第一步如下:

简介：

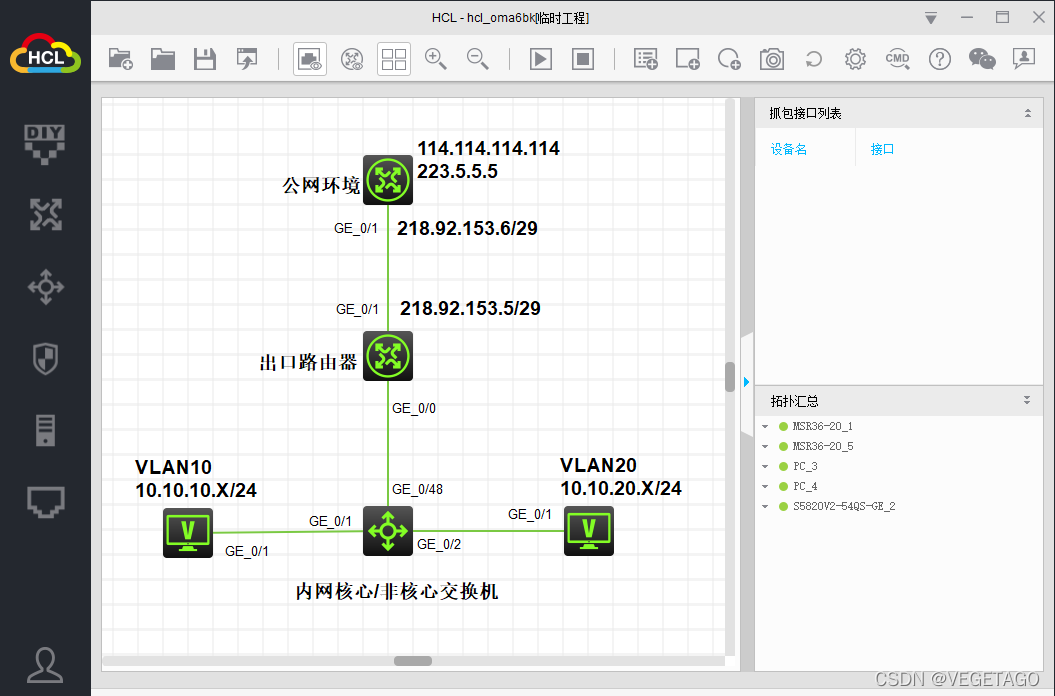

这是极为常见的小型局域网设计。适用于小型企业，环境(500个终端)极小,内部网络设备的数量也极小。要连接到ISP提供的IP地址(photocats),所需要的只是路由器(或防火墙,或具有Nat能力的ACs等其他设备)。最后,路由器被配置为内部网络的网关。路由器使用 nat 将内部网络段映射为导出 IP 地址 。在线工具可以连接到互联网上。

1. 建立ISP硬件(用来仿效公共网络的设备)。

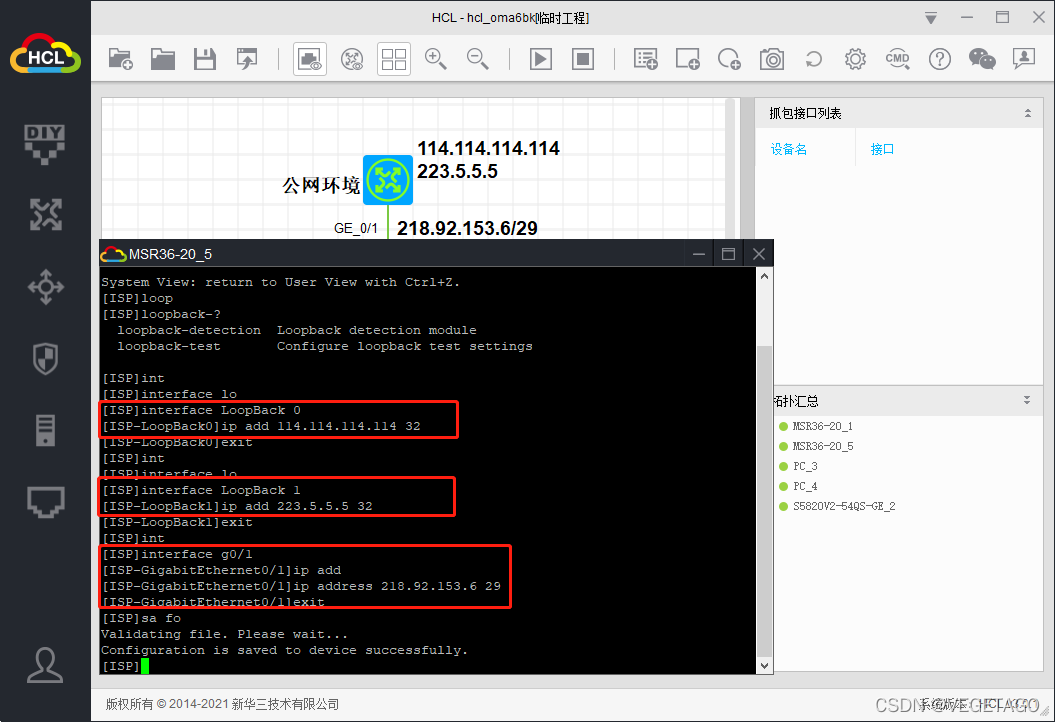

配置两个通用的 DNS 地址, 用于回回 0 和 1 作为模拟公共网络, 以及 G0/1 作为 ISP 到用户的网关地址 。

2、配置出口路由器

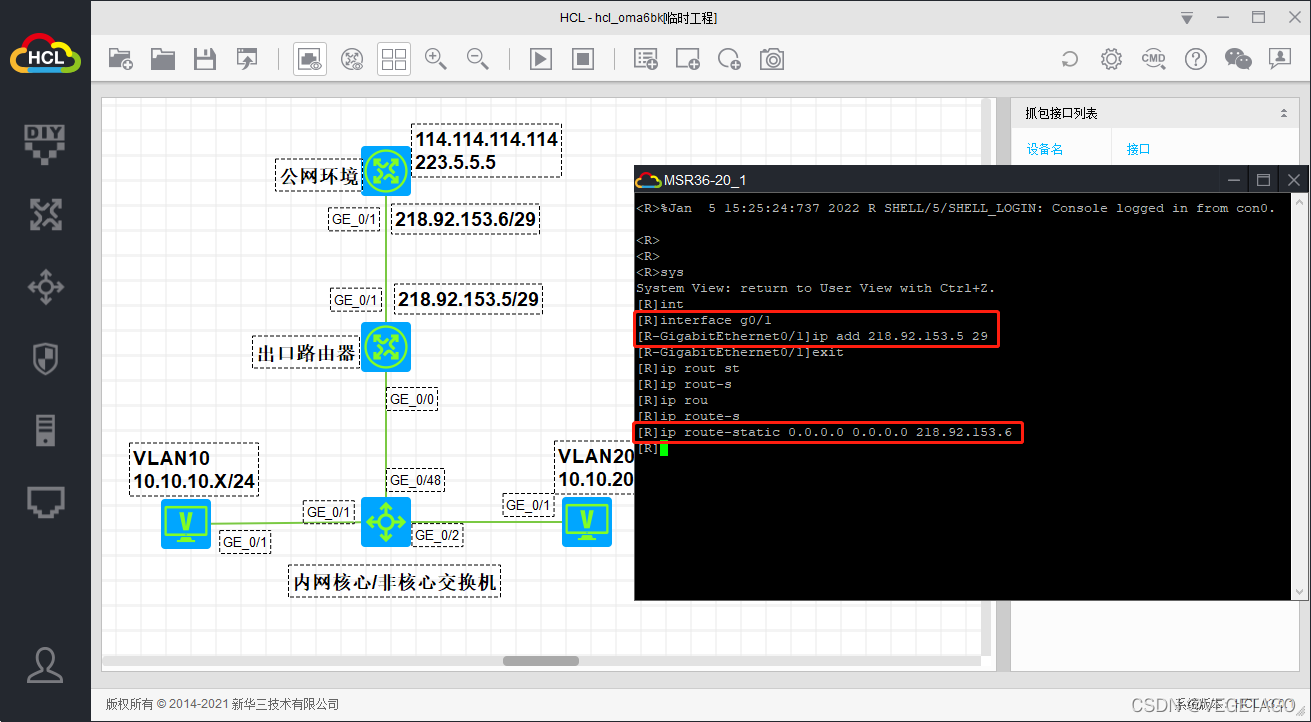

• 配置与因特网服务提供者连接的接口IP(公共网络IP),以及连接公共网络的默认路径。

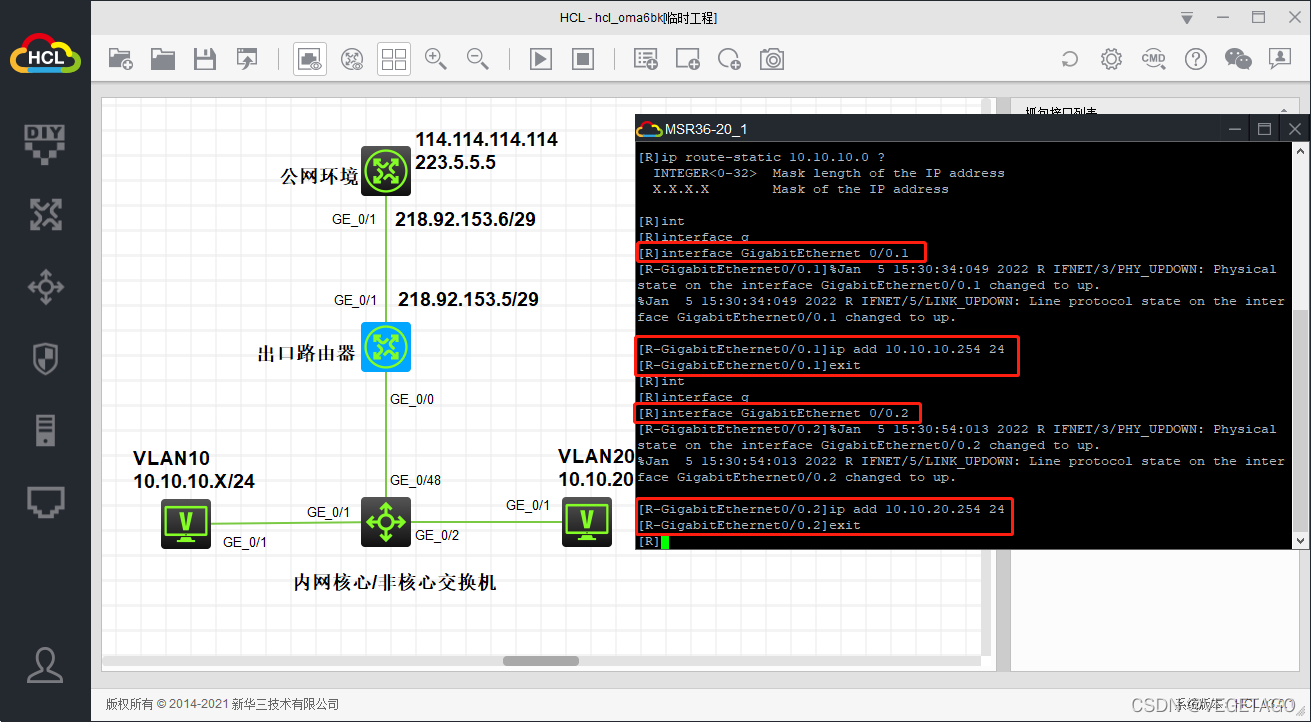

2.1.1. G0/0的子界面(G0/0)配置为在核心开关1 G0/0.0.2) IP 地址下方连接到 G1/0/48 的核心开关下方的 G1/0.48 IP 地址,这是两个作为核心路由器的 vlan 的网关地址。

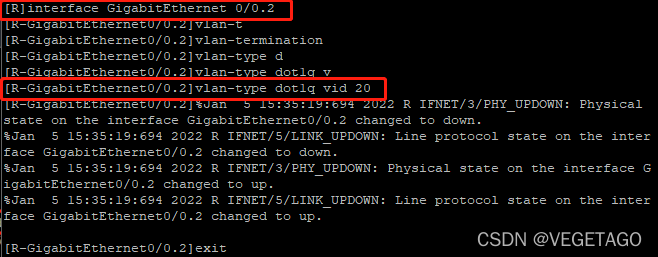

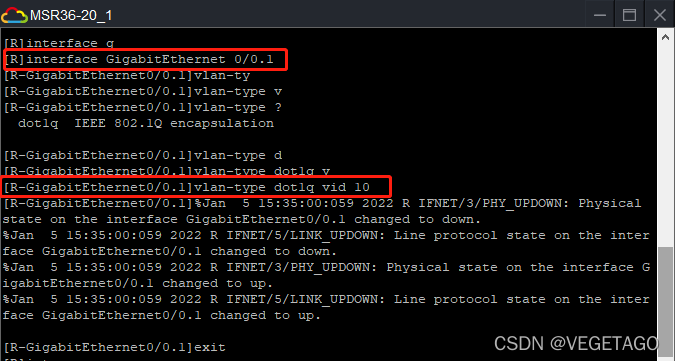

2.2 - 在两个子界面上附上一条横幅标签。

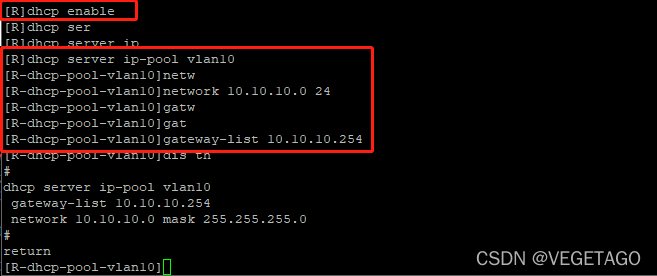

2.3. 在路由器上设置两个DHCP地址库,将网关配置为两个分界面地址,作为DHCP服务器,用于两个内联网段。

3、配置核心交换机

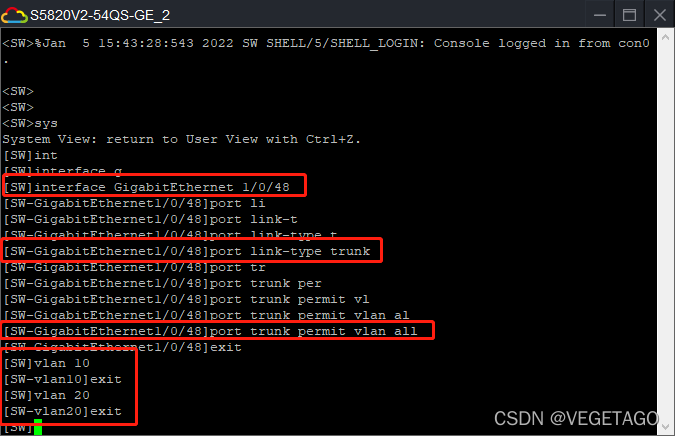

(设置 g1/ 0/48 与 Trunk 连接路由器, 然后释放所有的 vlan 并创建 vlan 10 和 20 ) 。

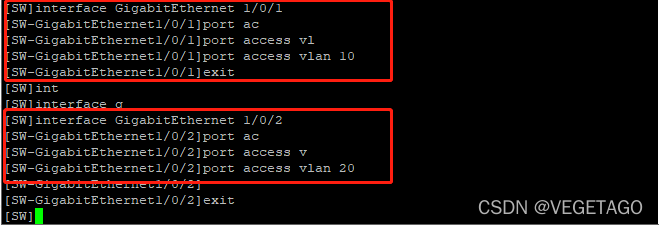

Vlans 10和20,相应加上G1/0/1和G1/0/2。

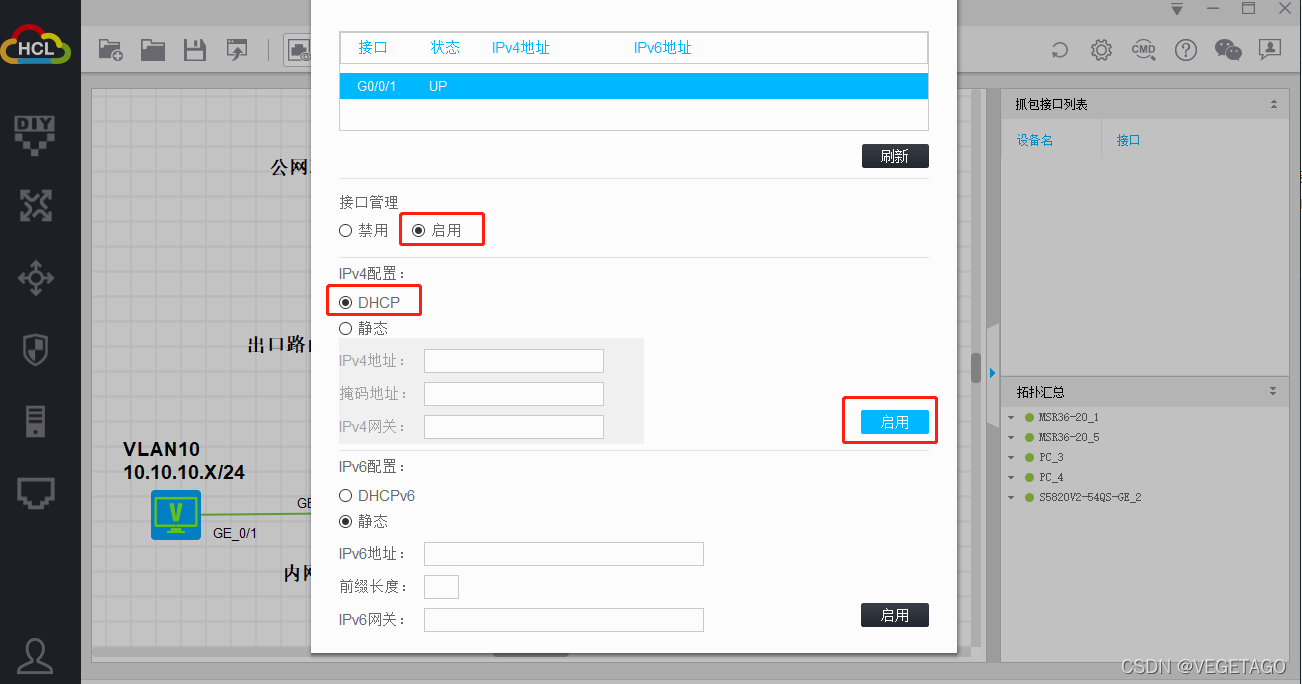

在 DHCP 中设置两个PC 网页卡( 自动访问 IP 模式) 。

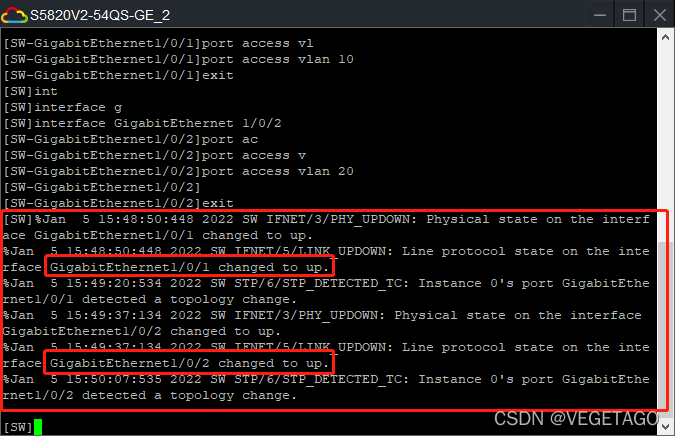

当 DHCP 启用时, 两个个人电脑都会在核心开关上查看 PC 连接门户的 UP 日志 。

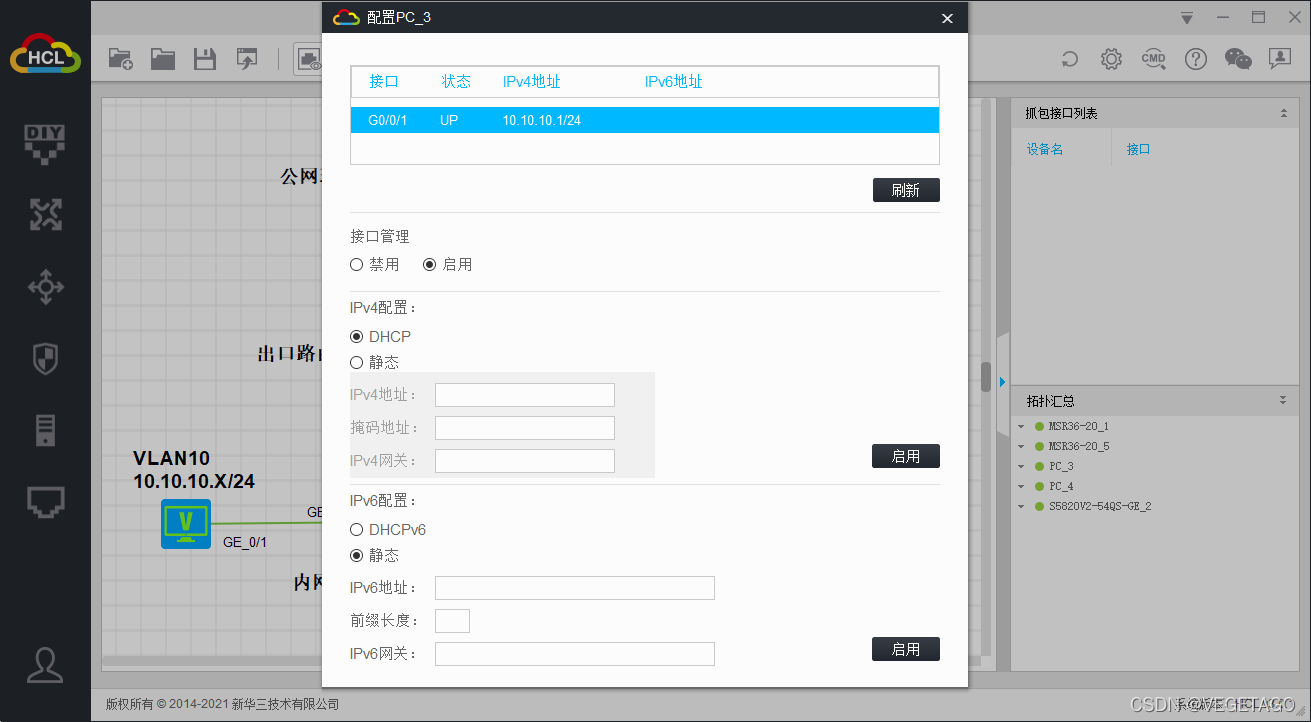

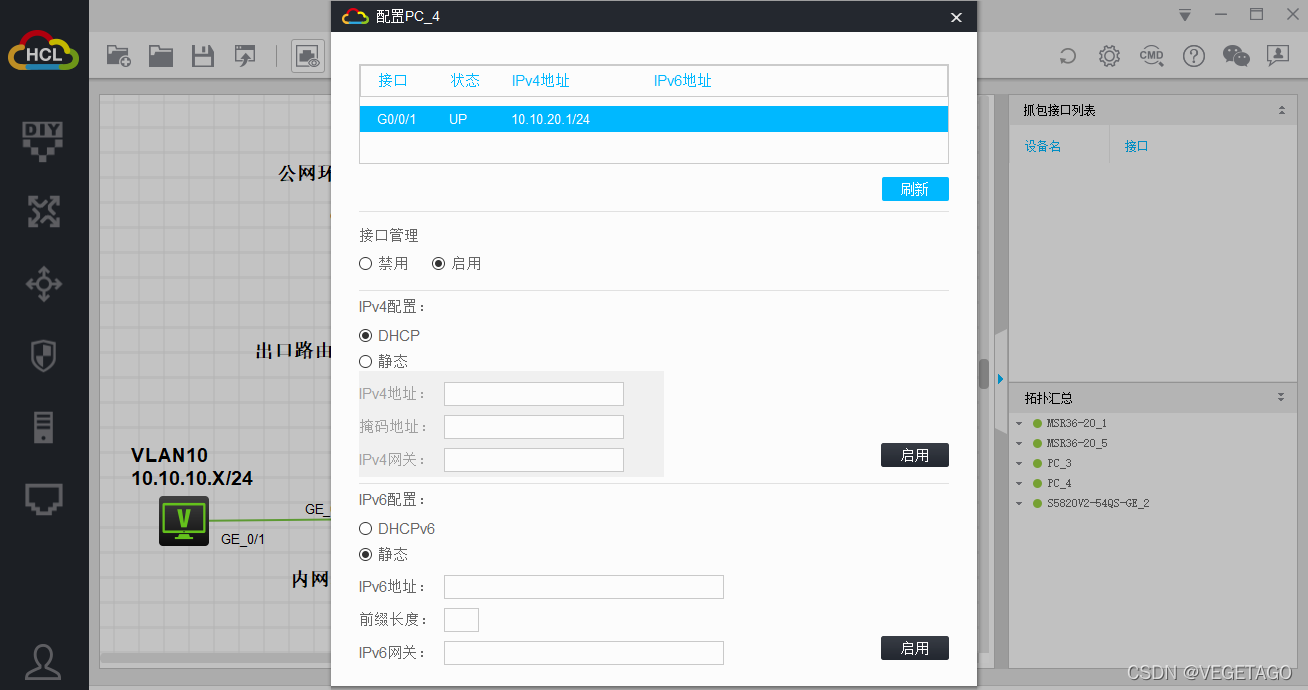

几秒钟后, 重新进入 PC 设置界面显示 这两台计算机都有IP 地址 。

4. 试图使用任何PC的代名词来定位路由器网关IP地址()。

内联网现已投入运行。 如果您想要访问外部网络, 您必须额外使用路由器的 nat 函数将内部网络的两个部分映射到路由器的公共网络 IP 上, 即允许访问内部网络设备DHCP通过 ISP 提供的外部网络 IP IP 。

5. Nat的功能(设置路由器)

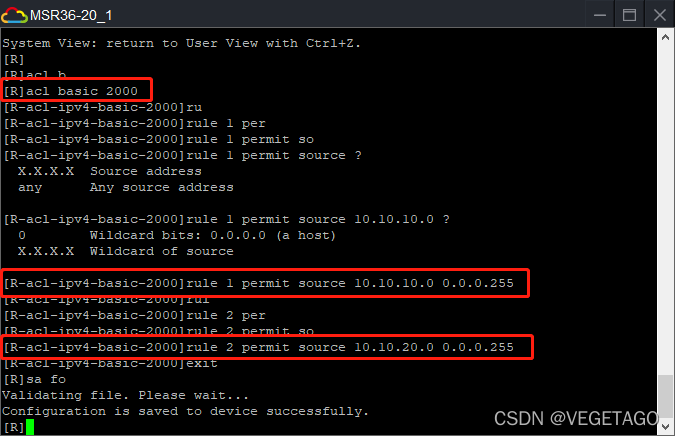

五.1. 建立一个简单的中心,由两个互联网部分独立分配。

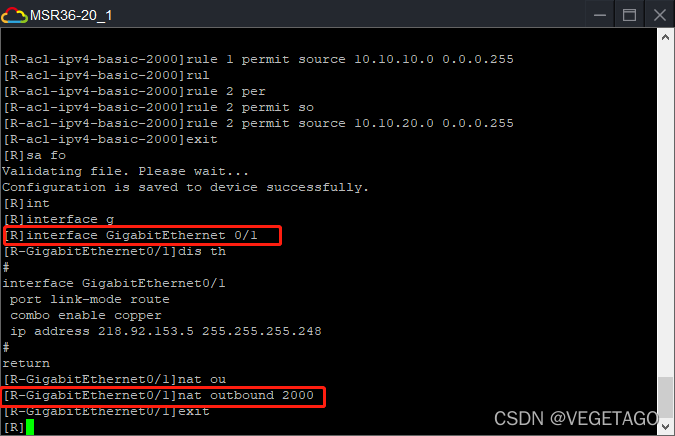

五.2. 激活纳特函数,并在路由器外部网络界面上绑定电弧。

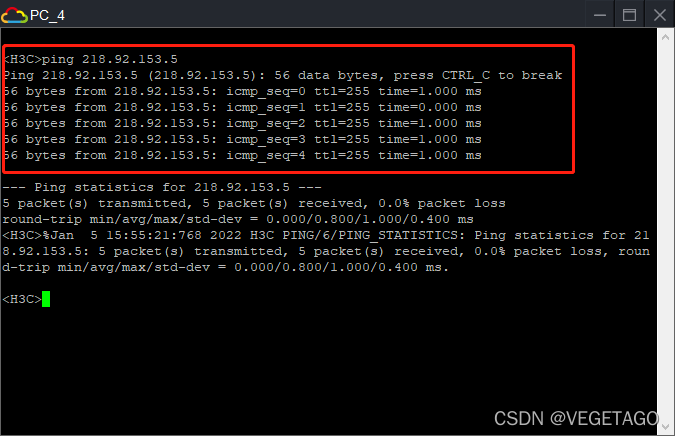

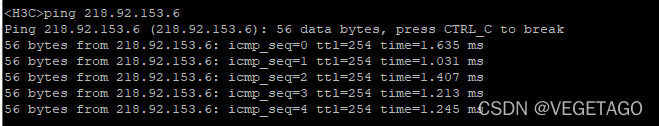

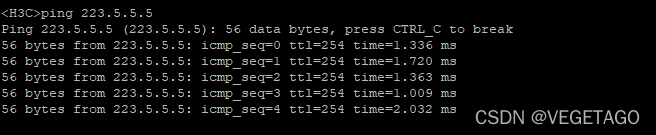

6. 使用两台个人电脑定位“公共网络”IP地址。

现在是通过“局外线”的时候了,这个实验是成功的。

为了帮助您, 已经建立了一个简单的单臂环境! 如果您不懂请留言!
