Ab1756plc通过协议网关grm300读取多个modbus 仪表 ...

AB 1756 PLC必须首先在RS 485 mdbus RTU仪器上安装1761-NET-AIC模块,以便直接阅读,然后制定通信方案。
如果有不止一种手段,则使用一轮调查;如果有超过十多种手段,则一轮询问需要很长时间,需要许多指示。
调试通信将需要大量的时间和努力,这不是我们想要的。
因此,我们可以利用GMM300网关,将机动车RRU自动转换为AB Ethernet/IP协议。
因此,PLC不需要构建通信指令,只需创建标签,通过以太网/IP连接接收。
数据。 网关阅读仪器的模版布斯协议同样被密封。 不需要写入指令。 设置它是为了以分组或触摸显示方式读写 。
如果形成变量,仪器的注册地址就足够了。 配置相对简单。 以下是对转换的具体解释:
方式：

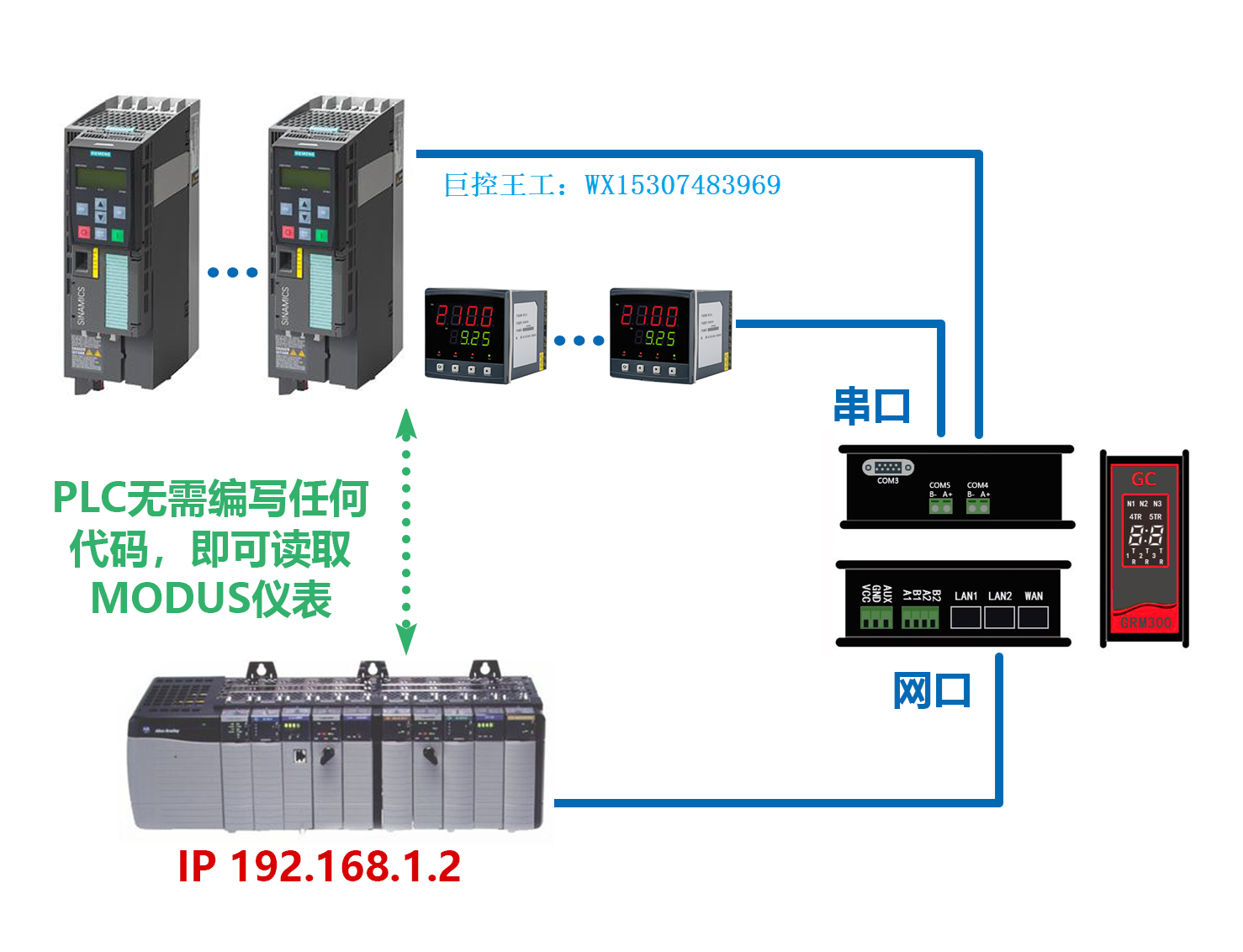

第一步是连接. GRM 300 至 5 个孤立的系列收集器和仪器, 完全隔离的每条路线RS485 和提取。
485. AB 1756号巴士的PLC通过网络连接与网关连接。

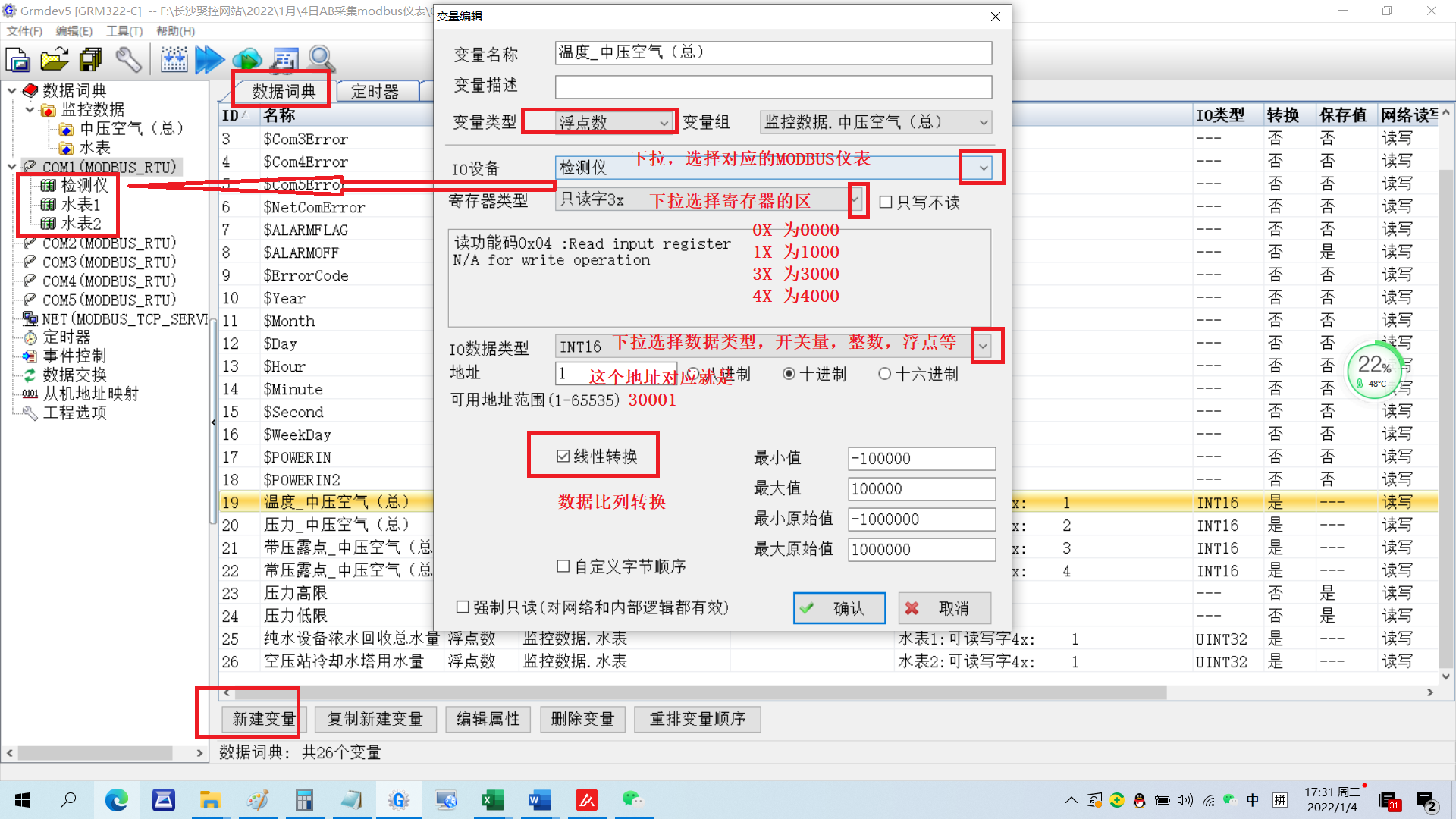

在GMM300中,在变量和仪器之间建立一个注册地址联系。
所有通讯协议设置都由网关自动处理, 你只需要确定变量和仪器的关联性, 以及发件人独特的地址。
这个都是选择操作。

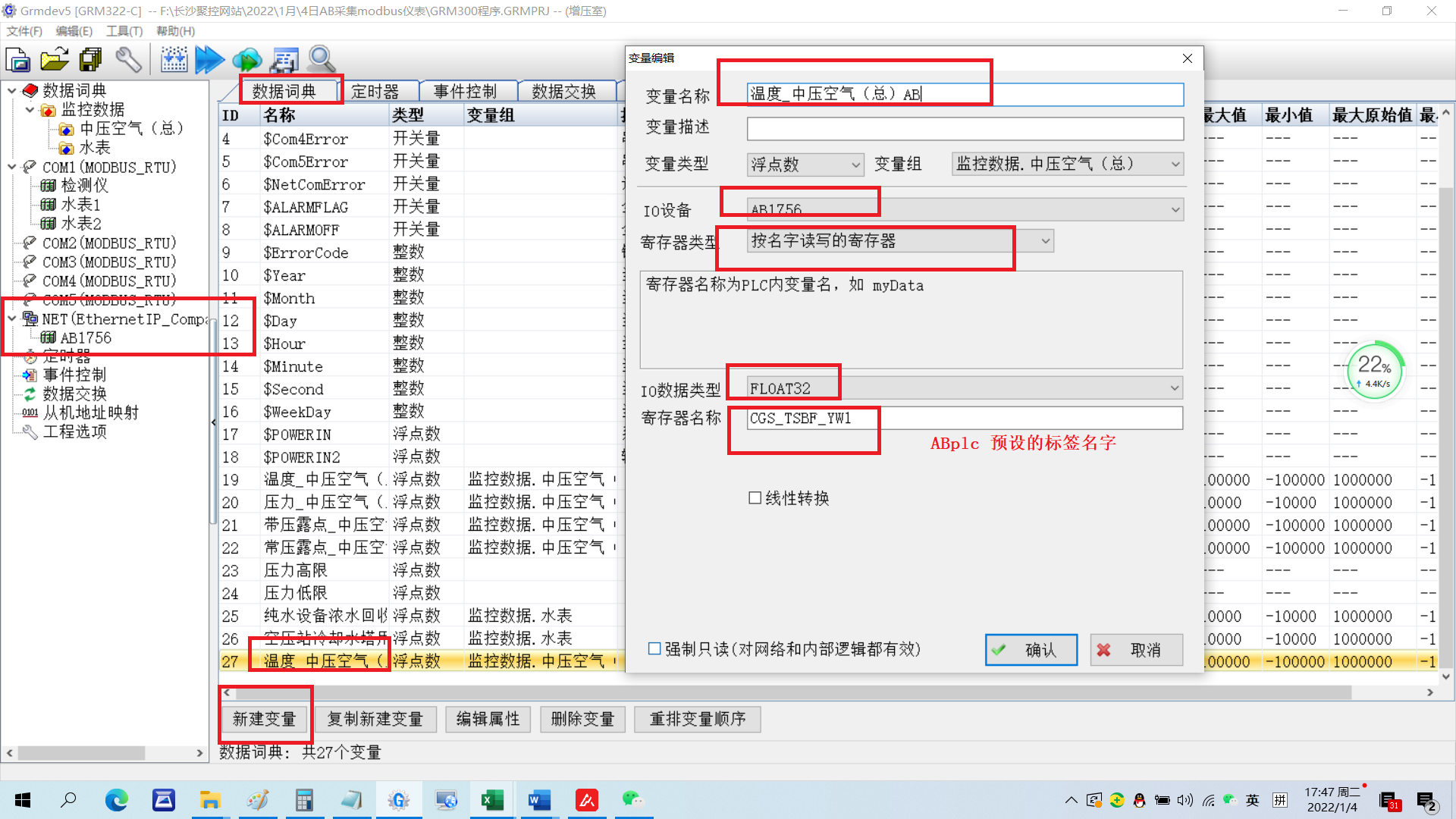

第三步是设定AB 1756的通信变量,这些变量与AB 标签相连,也是选定的配置,没有写入任何代码。

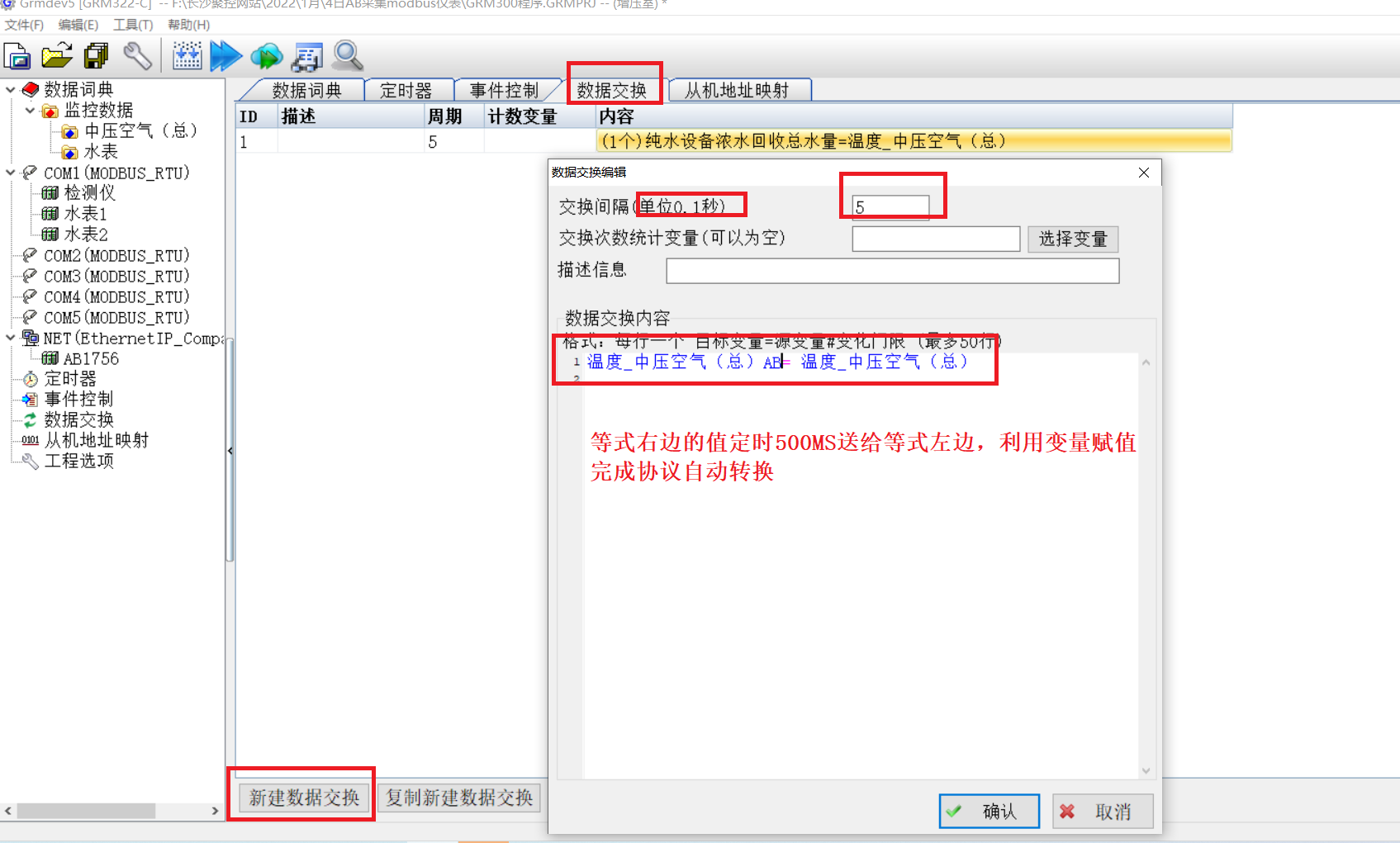

第四步是通过将Modbus仪器相对论变量的价值分配给ABB相对论变量,实现平等交换。
也是选择完成。

在不写入任何动作的情况下, Modbus 仪器的数据很容易以几个步骤配置,并通过网关转换为AB协议。
可使用EXCEL和Word工具对代码和指示以及增加的数据变量进行大宗修改,并进口和重复。

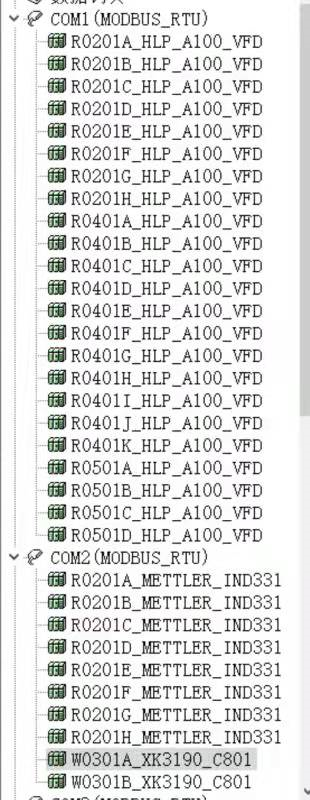

这些装置很容易复制,几十个仪器组合在一两个小时内完成。
该网关向每485人统一分发该仪器,将大大加快四舍五入和数据传输的速度。
采集。
