TCP/IP协议簇

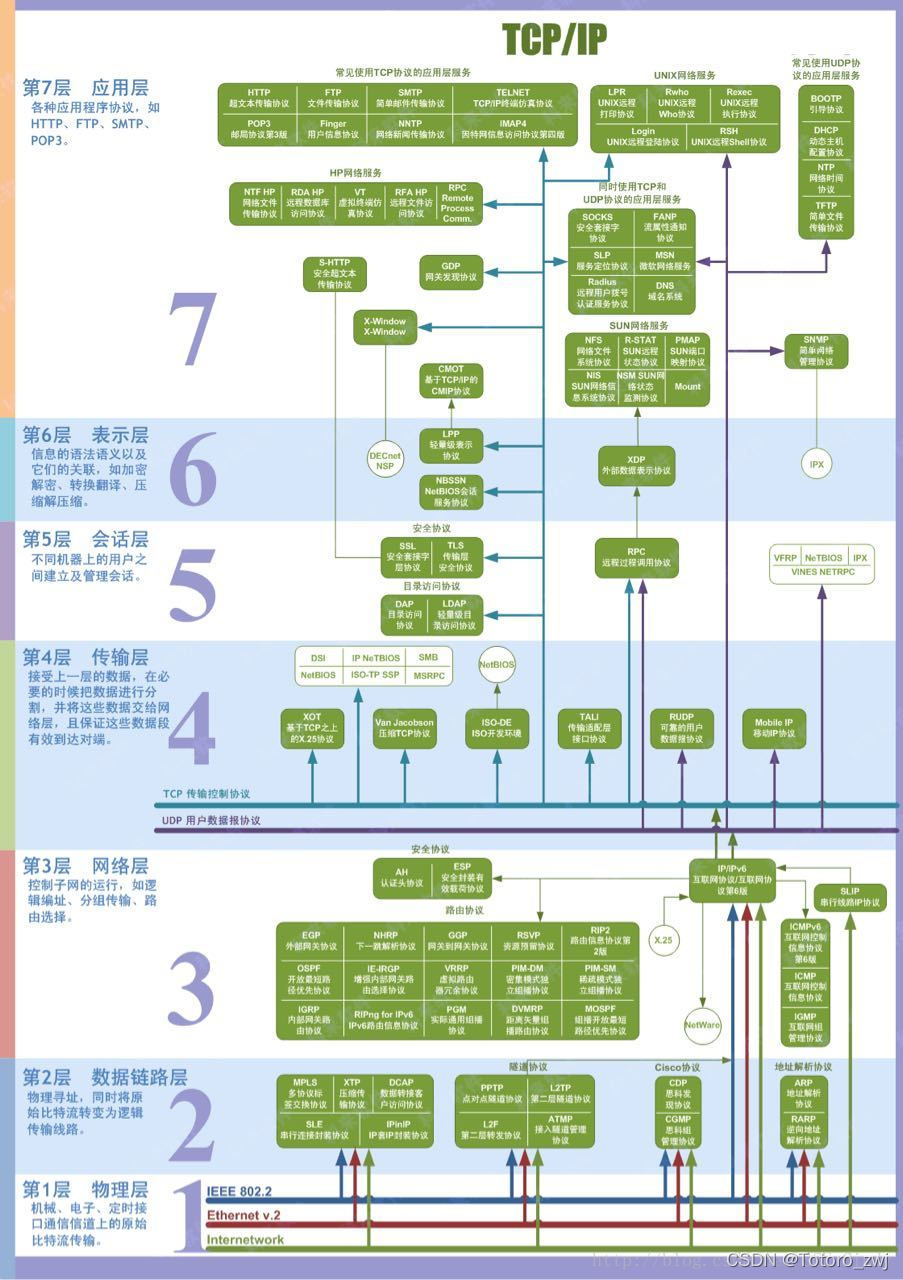

《OSI七级协定》在地图上作了描述:

工业控制协议

MODBUS

简介

MODICON是一家从年初开始营业的公司,1979年创建了Modbus。这是工业野地公共汽车协议的一项标准。Schneider于1996年根据以太网TCP/IP议定书宣布了Medbus TCP协议。《莫德布斯协定》是应用一级数据通信的一项议定书。提交材料有三种:ASCII、RTU和TCP。

物理层模布斯协议接口与RS232、RS422、RS485和以太网接口。

主人与奴隶之间的通讯方法。

Modbus RTU

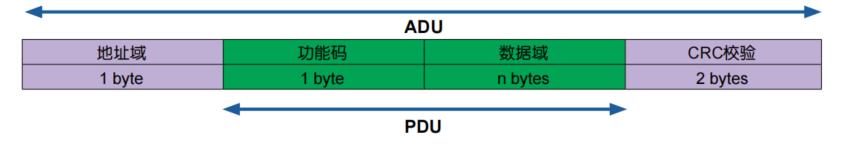

Modbus RTU协议通过包含站点设备地址(或广播)生成查询信息,具体指明所需行动的功能代码、将要交付的数据以及中心中心在主机查询中的核查;通过使用站点设备报告结构对站点设备的答复。这包括台站设备的地址、所请求的操作的功能号、交付的数据以及化学品审查委员会的核查;如果在接收信息时发生错误,或者如果所希望的操作无法从台站设备进行,作为反应,站台的装置 将发出一个意想不到的信息。Modbus RTU数据框架的结构如下:

Modbus TCP

MBAP

MBAP+PDU是ModbusTCP数据框架的两个部分。

甲基溴技术选择委员会是一个7字页纸页页头,由以下要素组成:

服务处理标识:它可以被解释为提交书的序号,经常在每次通信之后加上序号,以区分不同的通信数据电文。

协议标识符 ：根据摩德布斯特CP协议,时间是 00: 00。。

长度: 以字节表示下一个数据长度。

设备地址可解释为单位识别。

帧结构PDU
PDU由功能代码和数据组成,函数代码长1字节,数据长度因函数而异。

功能码
摩客操作物体分为四类:螺旋、离散输入、登记输入和登记维护。

MODBUS中PLC输出位置、开关、可读和可写,均以圆表示。

分布式: PLC 输入位置、开关、MODBUS 仅读

插入登记册:PLC登记册只能从模拟输入端更改,MODBUS登记册只读。

保持登记册:可读并可在MODBUS中写入的模拟信号输出PLC登记册。

modbus 函数代码因对象而异 :

0x01：读线圈

0x05 写一个线圈 。

以 0x0F 写入许多卷圈 。

0x02: 读取备份输入

0x04: 读取输入登记簿

0x03: 继续注册读取

0x06: 一次写一个来保存登记册 。

0x10: 多次写入以保持注册活动 。

硬件通讯协议

CAN

数据框架从一个可见部分(逻辑0)开始,以仲裁、控制、数据、《儿童权利公约》和ACK的连续七个隐藏部分(逻辑1)结束。
