目录
实验要求
实验思路
实验步骤及配置
1. IPIP地址分配,以及环环界面的设置和配置
2. 在路由器上启用 RIP 协议 。
3. AR5的配置差距和AR6的相互联系
4. AR1循环手动摘要和空接口配置
5.3 R3抢夺交通流量并修改成本价值
R1和R2手工手工认证
R6,R7路由器无法找到R1环路由的路径。
启动 Telnet 服务, 使用 7 R7 和 R2 nat 绘图服务 。
8. R2和R4上数据包传播方向的战略转变
实验验证
1、IP地址的配置
2、RIP路由条目
3, R3使用R2进入R1。
4. R5不是有效的声明,使用默认设置。
5,1个R1调频网络R2回响R7真实的调频网络
R6、R7路由器无法学习如何进入R1环路。
7、全网可达
实验要求
1 R1、R2、R3、R4、R5、R6和R7运行RPV2、R6和R7运行RPV1、R6和R7运行RPV1。

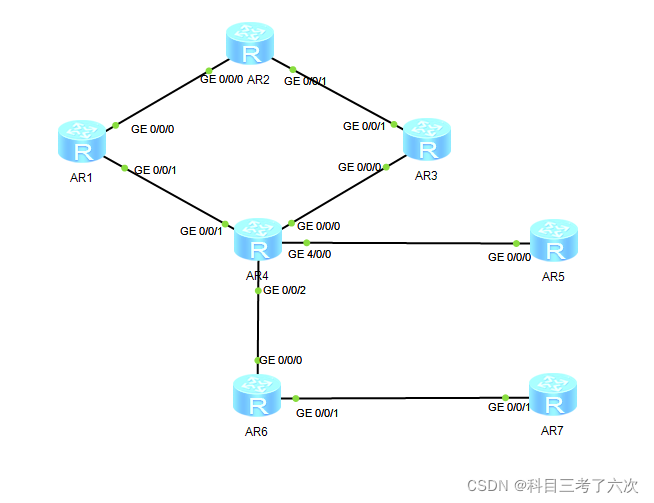

2. 规划网络,使用明智的IP地址,为每个设备建立一个回环界面。
R1生成环24/24/24/24/24/24/24/24/24/24/24/24/24/24
4. 已指示R3使用R2进入R1循环。
5. 尽量减少路线进入量,同时加强路线传输安全。
6. R5产生一个未申报的环绕模型操作员。
7,7,R1调频网络R2回响R7真正的调频网络
R6、R7路由器无法学习如何进入R1环路。
9、全网可达。
实验思路
1. IP地址分配是根据实验需要规划和配置的,还配置回回界面地址。
R1、R2、R3、R4、R5运行RPV2、R6、R7运行RPV1,符合试验标准,并在各自的路由器上宣布。
3. 在R6 0/0接口上设置 RIP 接口 2。RIPV1和RIPV2兼容。这使R6和R7能够获得RIPV1路由器共享的路线进入信息知识。作为ISP操作员,AR5回击模拟器因此,R5可被视为边境路由器。这就是为什么R5有一条缺失的路径。这将允许您访问其他路径条目的信息 。此时,你可以完全上网。
4. R1上的两个接口将RIP的IP地址加在一起,作为回环地址,并为环形保护设置空界面。访问 R1 环回位址时, 请在 R3 上创建列表 。访问 R3 0/0/0 接口在接口上,改变成本价值。这允许 R3 使用 R2 访问 R1 循环 。
5. 为了实现安全路线,在R1和R2上进行人工的RIPV2认证。
6. 在R6上建立一个列表,记录和过滤R1环路路信息,然后通过过滤列表过滤路径信息,从而阻止R6和R7路由器学习进入R1环路路。
7. R7的Telnet服务现已投入使用。R2被列为边境路由器。R2之后的路由器被视为内联网的一部分。R1处于外网当中，在R2接口 0/0时(地图地址是作为回环的IP 地址写入的)R1目前无法远程进入R7。这是因为发送了R1的数据集。只使用R1-R2-R3-R4-R6-R7来传输是不可行的。因为R4的路线清单包括从R1到R4的行程信息,因此,R4的0/0/1接口提高了24个部分的价格。R2就是这样发送数据包的返回R1的R7数据集也将通过R4直接传送到R1。因此,提高了R2 0/0接口网络部分/24的成本价值。这是将数据包从R3移至R2的方法。纳特协议就是从那时开始的当你完成这些调整后,你可以将R1 Telnet R2连接到R7上的真正的Telnet。
实验步骤及配置
1. IPIP地址分配,以及环环界面的设置和配置
AR1
[r1-GigabitEthernet0/0/0]ip a 192.168.1.1 30
[r1-GigabitEthernet0/0/1]ip a 192.168.1.9 30
[r1-LoopBack0]ip a 172.16.1.1 24
[r1-LoopBack1]ip a 172.16.2.1 24
[r1-LoopBack2]ip a 172.16.3.1 24
[r1-LoopBack3]ip a 1.1.1.1 24
AR2
[r2-GigabitEthernet0/0/0]ip a 192.168.1.2 30
[r2-GigabitEthernet0/0/1]ip a 192.168.1.5 30
[r2-LoopBack0]ip a 2.2.2.2 24
AR3
[r3-GigabitEthernet0/0/0]ip a 192.168.1.14 30
[r3-GigabitEthernet0/0/1]ip a 192.168.1.6 30
[r3-LoopBack0]ip a 3.3.3.3 24
AR4
[r4-GigabitEthernet0/0/0]ip a 192.168.1.13 30
[r4-GigabitEthernet0/0/1]ip a 192.168.1.10 30
[r4-GigabitEthernet0/0/2]ip a 192.168.1.21 30
[r4-GigabitEthernet4/0/0]ip a 192.168.1.17 30
[r4-LoopBack0]ip a 4.4.4.4 24
AR5
[isp-GigabitEthernet0/0/0]ip a 192.168.1.18 30
[isp-LoopBack0]ip a 5.5.5.5 24
AR6
[r6-GigabitEthernet0/0/0]ip a 192.168.1.22 30
[r6-GigabitEthernet0/0/1]ip a 192.168.1.25 30
[r6-LoopBack0]ip a 6.6.6.6 24
AR7
[r7-GigabitEthernet0/0/1]ip a 192.168.1.26 30
[r7-LoopBack0]ip a 7.7.7.7 24
2. 在路由器上启用 RIP 协议 。
AR1
[r1]rip 1
[r1-rip-1]v 2
[r1-rip-1]network 192.168.1.0
[r1-rip-1]network 172.16.0.0
[r1-rip-1]network 1.0.0.0
AR2
[r2]rip
[r2-rip-1]v 2
[r2-rip-1]network 192.168.1.0
[r2-rip-1]network 2.0.0.0
AR3
[r3]rip
[r3-rip-1]v 2
[r3-rip-1]network 192.168.1.0
[r3-rip-1]network 3.0.0.0
AR4
[r4]rip
[r4-rip-1]v 2
[r4-rip-1]network 192.168.1.0
[r4-rip-1]network 4.0.0.0
AR5
[isp]rip
[isp-rip-1]v 2
[isp-rip-1]network 192.168.1.0
AR6
[r6]rip
[r6-rip-1]v 1
[r6-rip-1]network 192.168.1.0
[r6-rip-1]network 6.0.0.0
AR7
[r7]rip
[r7-rip-1]v 1
[r7-rip-1]network 192.168.1.0
[r7-rip-1]network 7.0.0.0
3. AR5的配置差距和AR6的相互联系
AR5
[isp-rip-1]default-route originate
AR6
[r6-GigabitEthernet0/0/0]rip version 2
4. AR1循环手动摘要和空接口配置
AR1
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]rip summary-address 172.16.0.0 255.255.252.0
[r1-GigabitEthernet0/0/1]rip summary-address 172.16.0.0 255.255.252.0
[r1]ip route-static 172.16.0.0 22 NULL 0
5.3 R3抢夺交通流量并修改成本价值
AR3
[r3]acl 2000
[r3-acl-basic-2000]rule permit source 172.16.0.0 0
[r3-acl-basic-2000]rule permit source 1.1.1.0 0
[r3]int g0/0/0
[r3-GigabitEthernet0/0/0]rip metricin 2000 10
R1和R2手工手工认证
AR1
[r1]int g0/0/0
[r1-GigabitEthernet0/0/0]rip authentication-mode simple cipher 123456
AR2
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]rip authentication-mode simple cipher 123456
R6,R7路由器无法找到R1环路由的路径。
[r6]acl 2000
[r6-acl-basic-2000]rule deny source 172.16.0.0 0
[r6-acl-basic-2000]rule deny source 1.1.1.0 0
[r6-acl-basic-2000]rule permit source any
[r6-rip-1]filter-policy 2000 import
启动 Telnet 服务, 使用 7 R7 和 R2 nat 绘图服务 。
AR7
[r7]aaa
[r7-aaa]local-user xujialong privilege level 15 password cipher 123456
[r7-aaa]local-user xujialong service-type telnet
[r7]user-interface vty 0 4
[r7-ui-vty0-4]authentication-mode aaa
AR2
[r2]int g0/0/0
[r2-GigabitEthernet0/0/0]nat server protocol tcp global interface loopback 0 23
inside 7.7.7.7 23
Are you sure to continue?[Y/N]:y
8. R2和R4上数据包传播方向的战略转变
AR2
[r2]acl 2000
[r2-acl-basic-2000]rule permit source 7.0.0.0 0
[r2]int g 0/0/0
[r2-GigabitEthernet0/0/0]rip metricin 2000 10
AR4
[r4]acl 2000
[r4-acl-basic-2000]rule permit source 192.168.1.0 0
[r4]int g 0/0/1
[r4-GigabitEthernet0/0/1]rip metricin 2000 10
实验验证
1、IP地址的配置

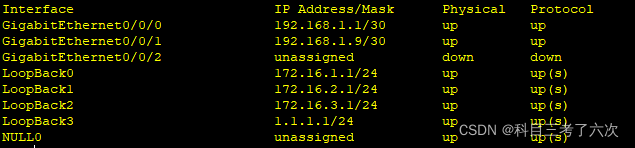

AR1
AR2

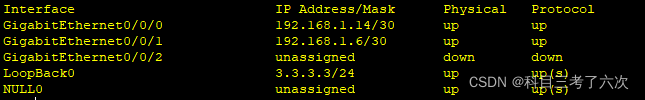

AR3

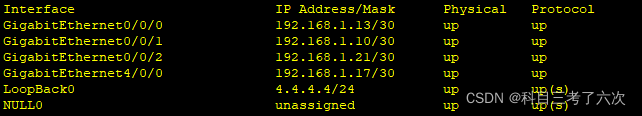

AR4

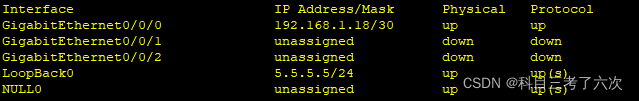

AR5

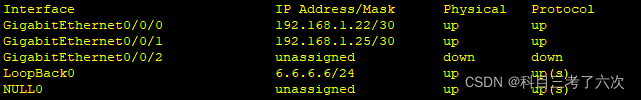

AR6
AR7
2、RIP路由条目

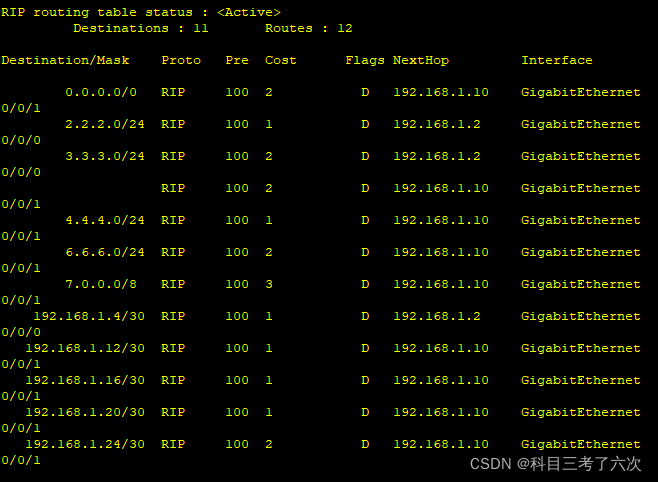

AR1

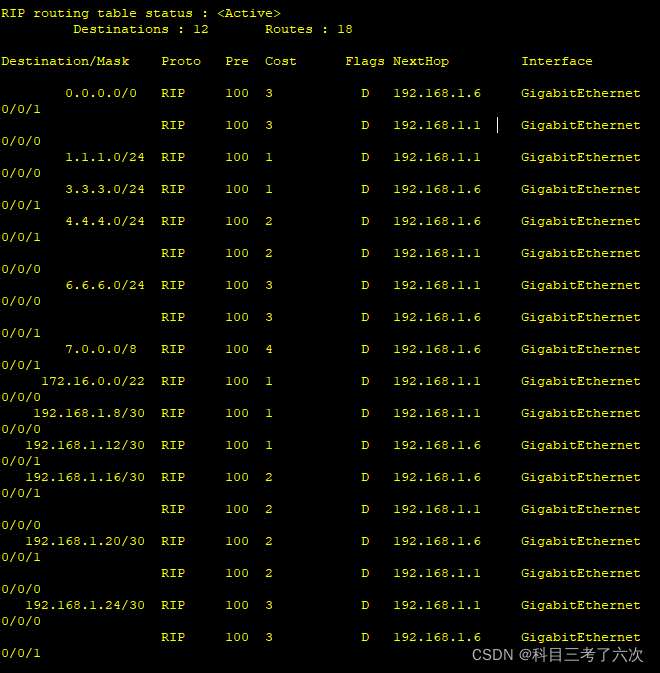

AR2
AR3

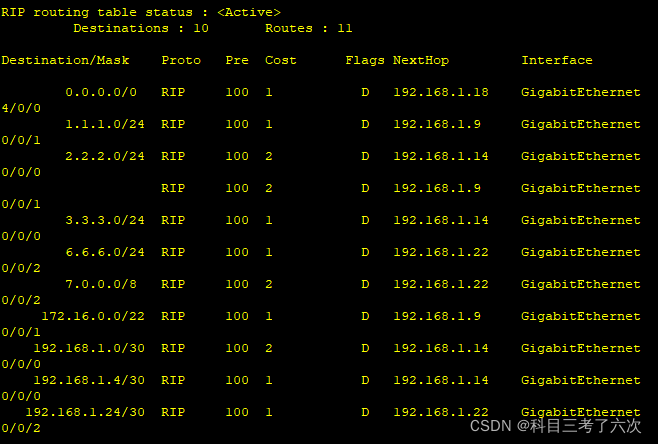

AR4

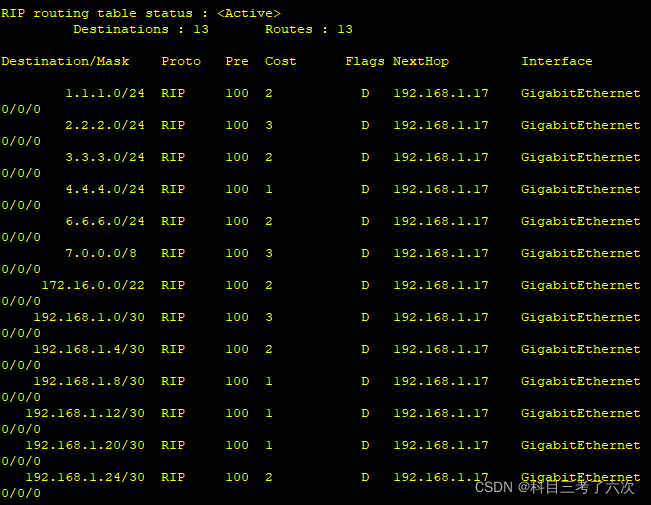

AR5
AR6
AR7

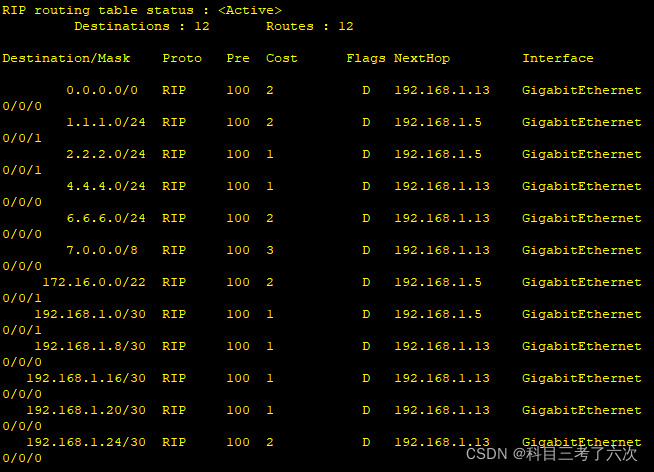

3, R3使用R2进入R1。
R3的RIP路由表

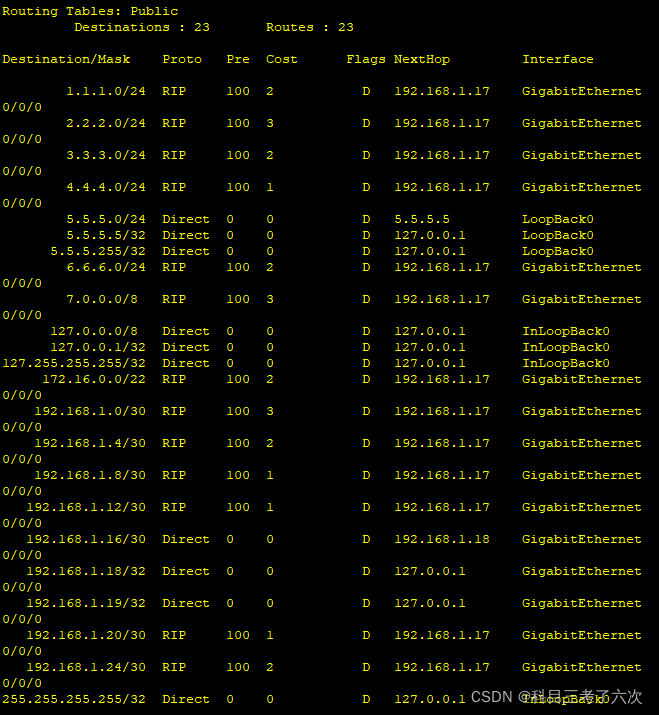

4. R5不是有效的声明,使用默认设置。

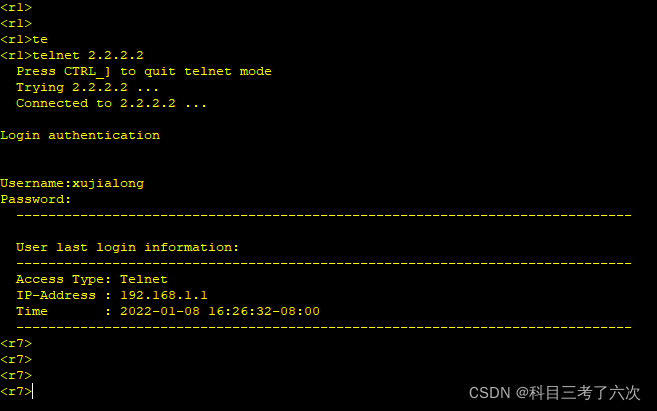

5,1个R1调频网络R2回响R7真实的调频网络

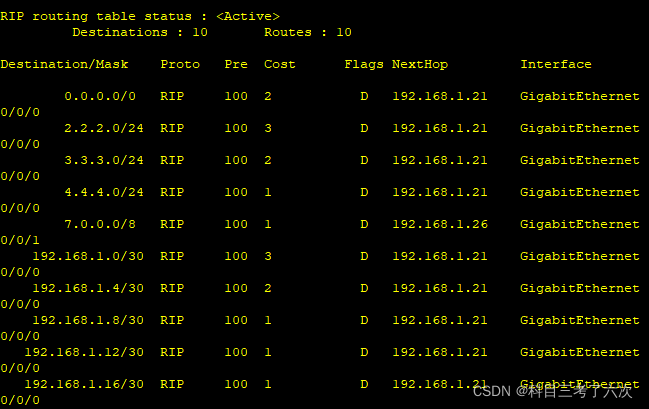

R6、R7路由器无法学习如何进入R1环路。
见R6RIP路由器。
见R7RIP路由器。
7、全网可达

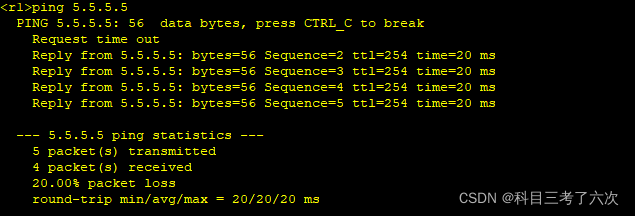

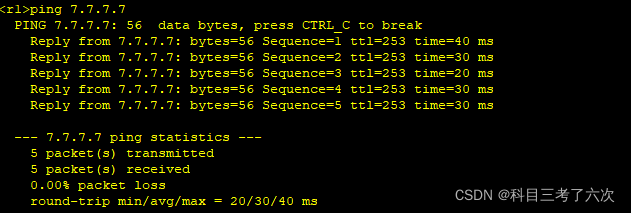

Ping R5和R7与R1。
