条件匹配

指定路由器 —DR — DR和MA网络中其他设备之间应该建立邻接关系
备份指定路由器 — BDR — BDR也应该和MA网络中其他设备之间建立邻接关系，这样 BDR才能在DR出现故障时第一时间顶替DR的位置，起到备份的效果。

一个MA网络中，在DR和BDR都存在的情况下，至少需要几台设备才能看到邻居关系。
— 4台只有DR-Other之间会建立邻居关系。
DR/BDR — 虽然名字叫做指定路由器/备份指定路由器，但一定注意，他其实是一个接口的概念。因为DR/BDR都是在一个MA网络中选取的。

条件匹配：
在MA网络中，若所有设备均保持邻接关系，将出现大量的重复更新；所以，需要进行DR/BDR的选举；所有非DR/BDR的设备（DR-Other）之间仅保持邻居关系即可。
**

DR/BDR的选举规则：

**
1、先比较优先级，优先级最大的为DR，次大的为BDR
优先级默认为1。
[r1-GigabitEthernet0/0/0]ospf dr-priority ? — 修改接口优先级，为了
方便人为干涉DR/BDR的选举
INTEGER<0-255> Router priority value

如果将一个接口的优先级修改为0，则代表该接口放弃DR/BDR的选举。
2、当优先级相同时，则比较RID。RID大的路由器对应接口为DR，次大的为BDR。

DR/BDR的选举是非抢占模式的，一旦DR和BDR选定，则将无法被替换。选举时间为死亡时间。（只是时间相同，并不是由同一个计时器计时）（这个时间仅是选举的一个上限时间，选举可以在短时间内完成，只要完成后则将不能抢占）

OSPF的数据包

OSPF协议是跨层封装的协议，跨四层封装，直接将应用层的数据封装在网络层协议后面。IP协议包中协议号字段对应数值为 — 89

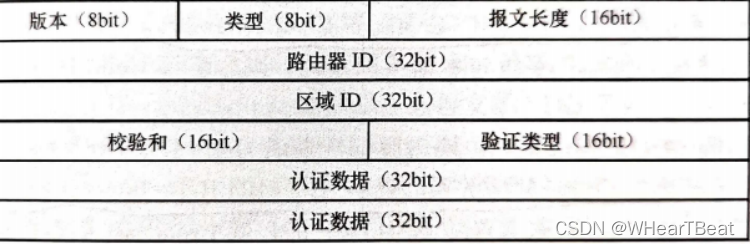

OSPF的头部信息
在这里插入图片描述

版本 —指的是OSPF版本，在IPV4中一般使用OSPFV2，所以，版本号一般为2
类型 —指的是OSPF数据包类型
Hello — 1
DBD — 2
LSR — 3
LSU — 4
LSACK — 5
RID — 谁发的这个数据包，就写谁的RID
AREA ID — 数据包是从哪个区域发出的，就写哪个区域的ID
在这里插入图片描述

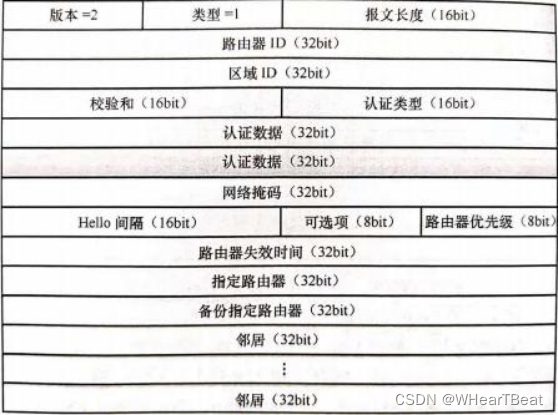

网络掩码 —接口一旦激活后开始发送hello报文，这个接口本身配置的IP地址的掩码
信息
华为设备要求，邻居之间hello包中所携带的子网掩码必须相同，不同则无法建立邻居关系。（只针对以太网接口进行检测，对点到点网络不做限制）
hello时间和死亡时间 — 邻居之间所携带的Hello时间和死亡时间必须相同，不同则无法建立邻居关系。
8位的可选项 —
每一个比特都表示路由器所携带的某种OSPF特性— 8位特殊标记中包含OSPF特殊区域的标记，这个特殊区域的标记在邻居关系建立中也需要检测，如果不同，则将无法建立邻居关系。
路由器的优先级 — 指的是发出接口DR/BDR选举时的优先级
指定路由器/备份指定路由器 — 在DR/BDR选举完成后，将会把DR/BDR的IP信息携带在该字段。在DR/BDR未选出之前，将以0.0.0.0来填充。
邻居 — 指的是本地已知的邻居的RID，这个是建立邻居关系的重要条件。

HELLO包中限制邻居关系建立的条件：

1，网络掩码（只针对以太网接口）
2， hello时间
3， dead time
4， OSPF特殊区域标记
5，认证
在这里插入图片描述

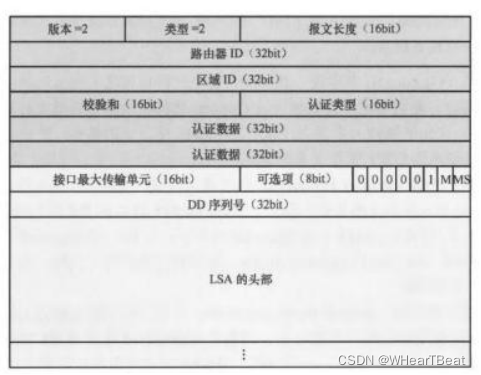

MTU — 最大传输单元 — 这个华为设备默认不检测，一般携带值0。可以在接口上开启检测功能，开启后，数据包中将携带真实的MTU值。在exstart状态中交互DBD包，如果邻居的MTU值不一致，则将会停留在exstart状态。
8位的可选项 — 每一个比特都表示路由器所携带的某种OSPF特性

I — INIT — 该位置1，则代表此时的DBD包是进行主从关系选举的DBD包，后面讲不携带LSDB的摘要信息
M — More — 该位置1，则代表后续还有更多的DBD包，该位置0，则代表这个DBD包是最后一个DBD包。
MS — Master — 该位置1，则代表发送DBD包设备为主，置0则代表发送该数据包的设备为从。
（在主从关系没有选举出来之前，邻居双方都会将自己的MS位置1，认为自己是主；之后，主从关系选举结束后，只有主会将MS置1，从置0）

DBD的序列号 — 在DBD报文交互过程中，会逐次加1，用于确保BDB报文传输的有序性和可靠性。
DBD包的确认机制是通过序列号来实现的隐性确认。而通过LSACK数据包实现确认的方法称为显性确认。
---- 隐性确认：为主的设备发送一个DBD包，中包含一个序列号，从收到这个数据包后将使用相同的序号回复DBD包，已起到确认的作用。

LSA头部信息 ----并不是完整的LSA信息，相当于LSA信息的一个摘要。

LSR包 —链路状态请求报文 —基于DBD包中的摘要信息，和本地LSDB进行比对，之后请求未知的LSA信息。
**

OSPF的接口网络

**
P2P
MA
BMA
NBMA
OSPF的接口网络类型 — 实际上指OSPF接口在不同网络环境下默认的不同工作方
式。
在这里插入图片描述
Attempt —在NBMA网络中增加了一个attempt尝试状态，这是一个过度状态，当双方均指定对端为邻居后将进入下一个状态init状态。
