      在之前做的一版设备，用的蓝牙做的无线串口，但是发现会有数据传输错误的情况，所以在改进设备的时候想着把蓝牙换成WIFI模块看一下效果，这里记录一下，ESP8266的配置过程。

      ESP8266作为无线串口设置

      • ESP8266的特性
      • ESP8266的配置
        • 1、设置WIFI模式
        • 2、重启生效
        • 3、连接路由器
        • 4、设置上电自动连接IP进行透传
        • 5、查询模块IP
        • 6、在电脑上使用网络助手，创建一个server
        • 7、连接到server
        • 8、开启透传模式
        • 9、开始透传
        • 10、退出透传模式（想要将wifi模块当做无线串口使用，不要进行这个操作）

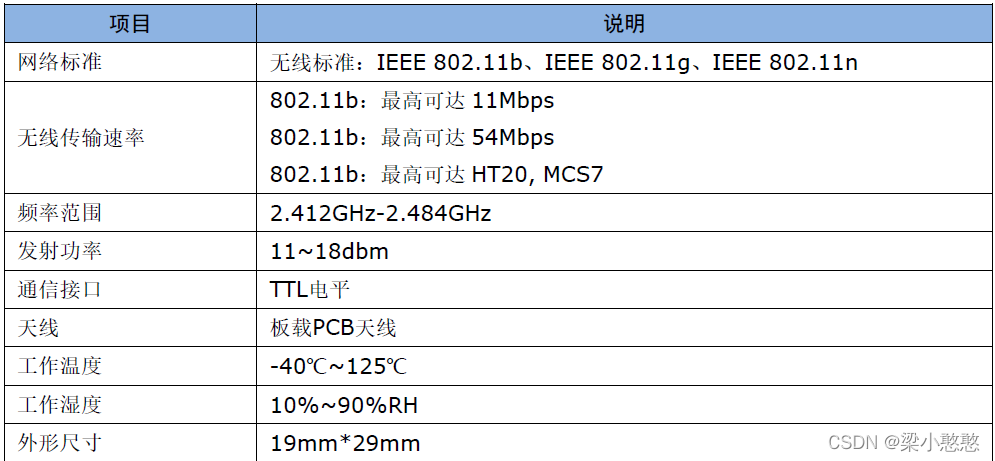

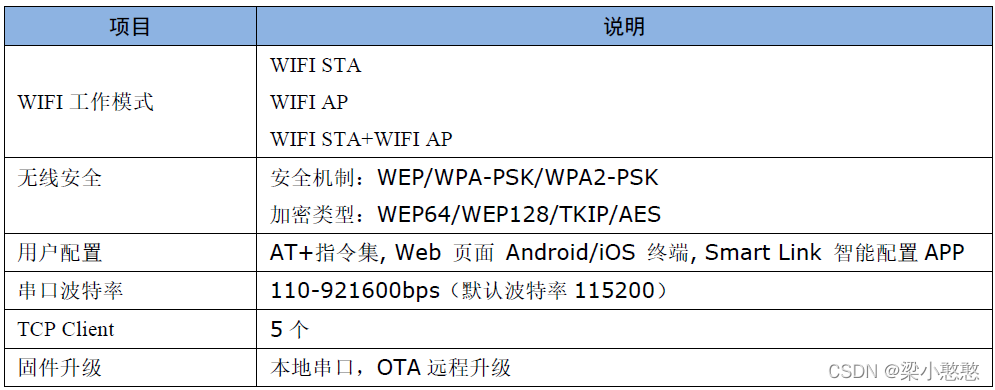

      ESP8266的特性

      在这里插入图片描述在这里插入图片描述
      在这里插入图片描述

      ATK_ ESP8266 模块支持STA/AP/STA+AP三种工作模式。
      ◆STA模式: ESP8266模块通过路由器连接互联网，手机或电脑通过互联网实现对设备的远程控制。
      ◆AP模式:默认模式ATK_ESP8266模块作为热点，实现手机或电脑直接与模块通信，实现局域网无线控制。
      ◆STA+AP模式:两种模式的共存模式，(STA模式)即可以通过路由器连接到互联网，并通过互联网控制设备; (AP模式)也可作为wifi热点，其他wifi设备连接到模块。这样实现局域网和广”域网的无缝切换，方便操作。

      ESP8266的配置

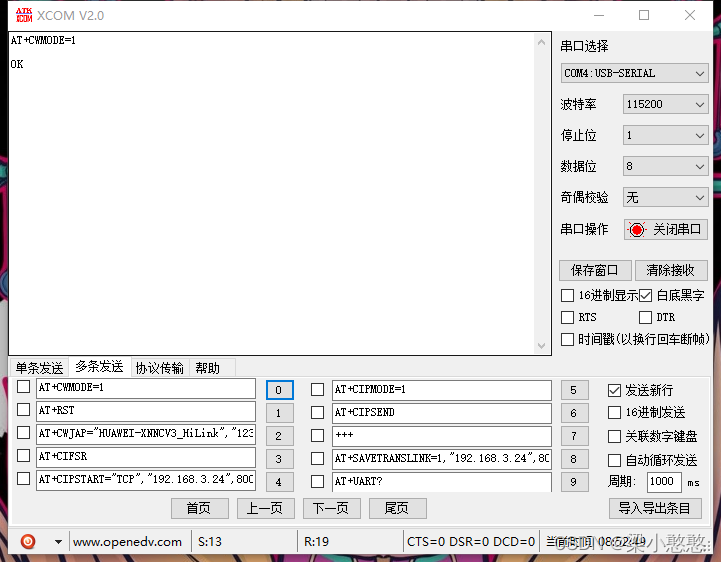

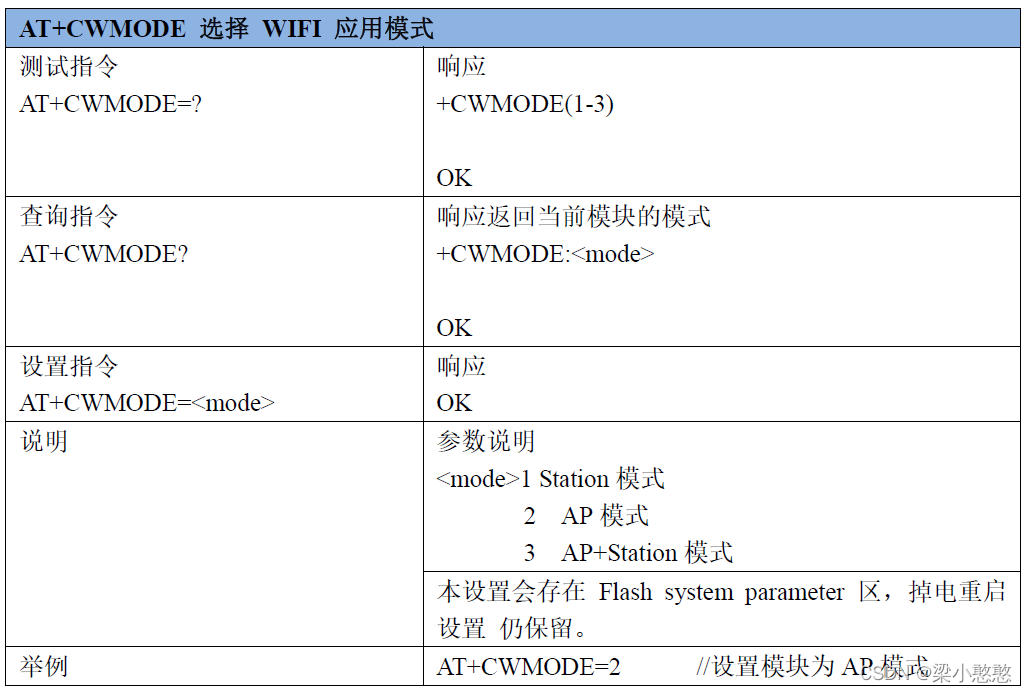

      1、设置WIFI模式

      在这里插入图片描述
      在这里插入图片描述

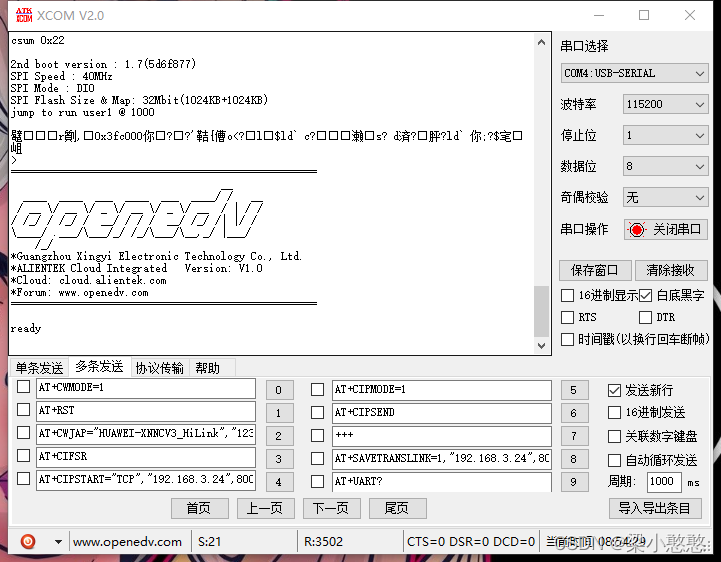

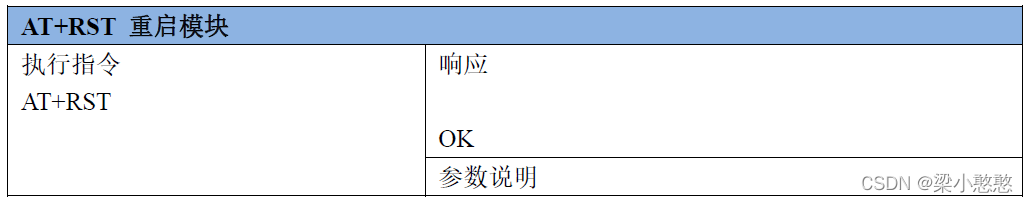

      2、重启生效

      在这里插入图片描述
      在这里插入图片描述

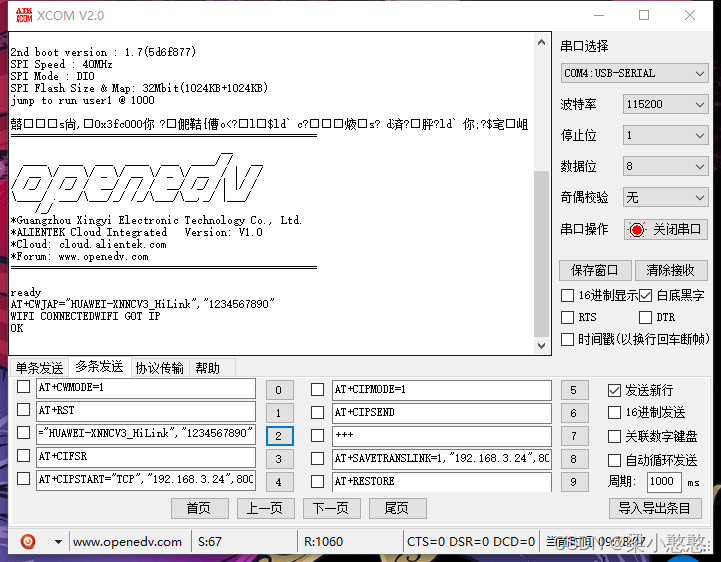

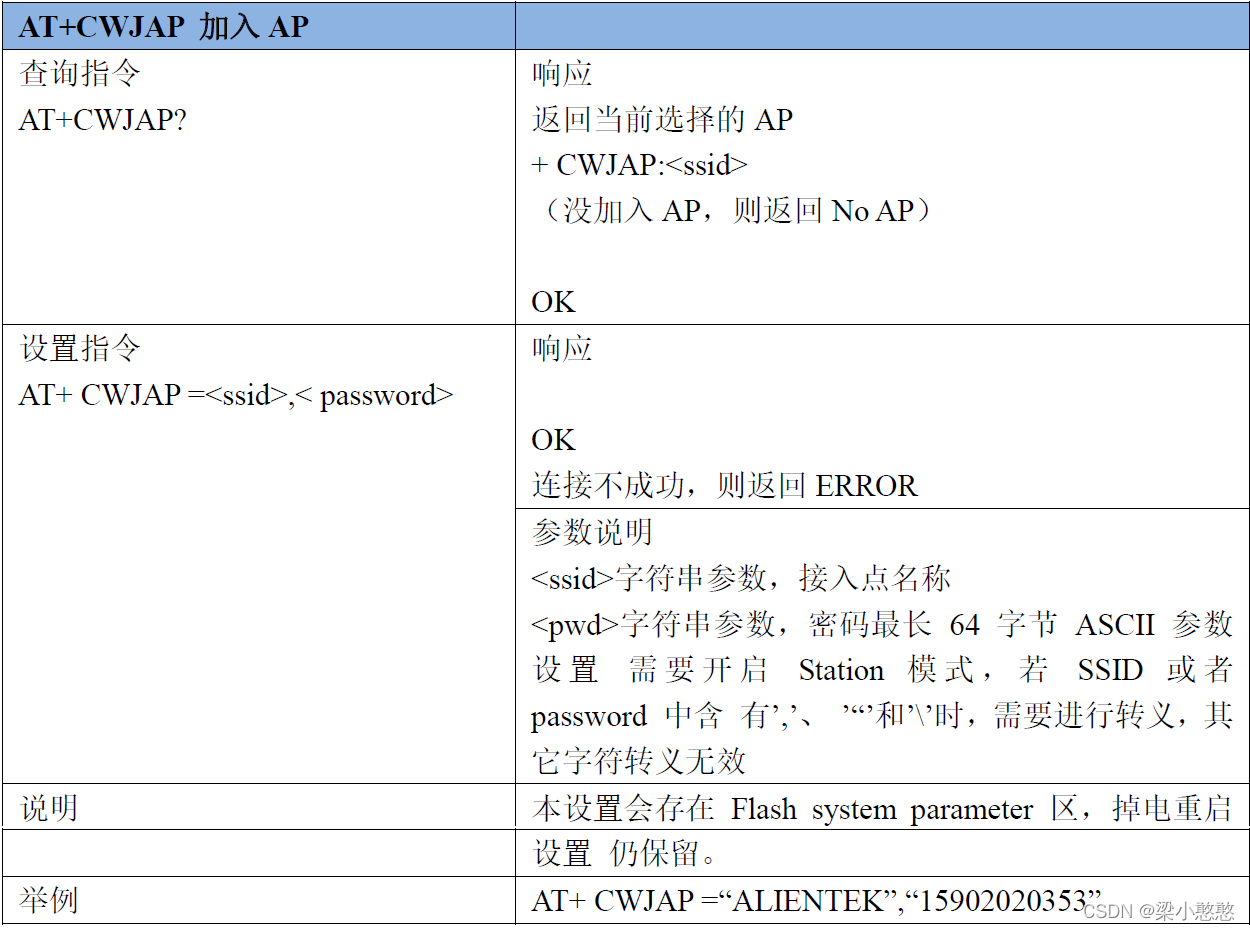

      3、连接路由器

      在这里插入图片描述
      在这里插入图片描述

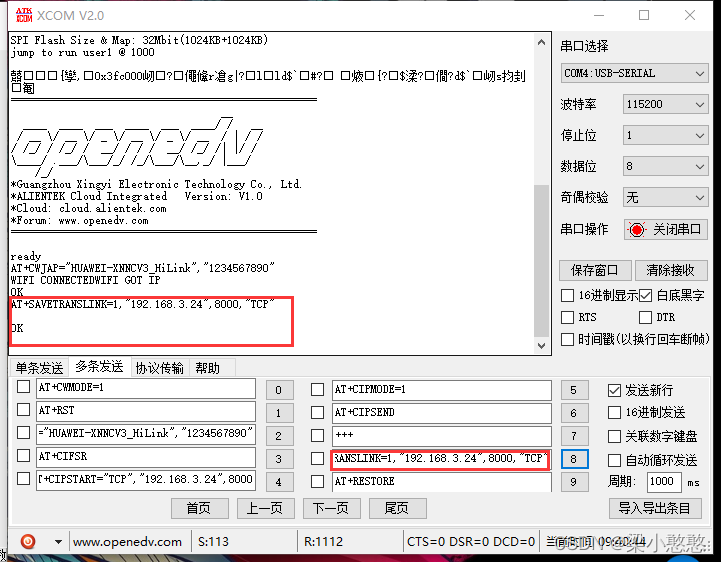

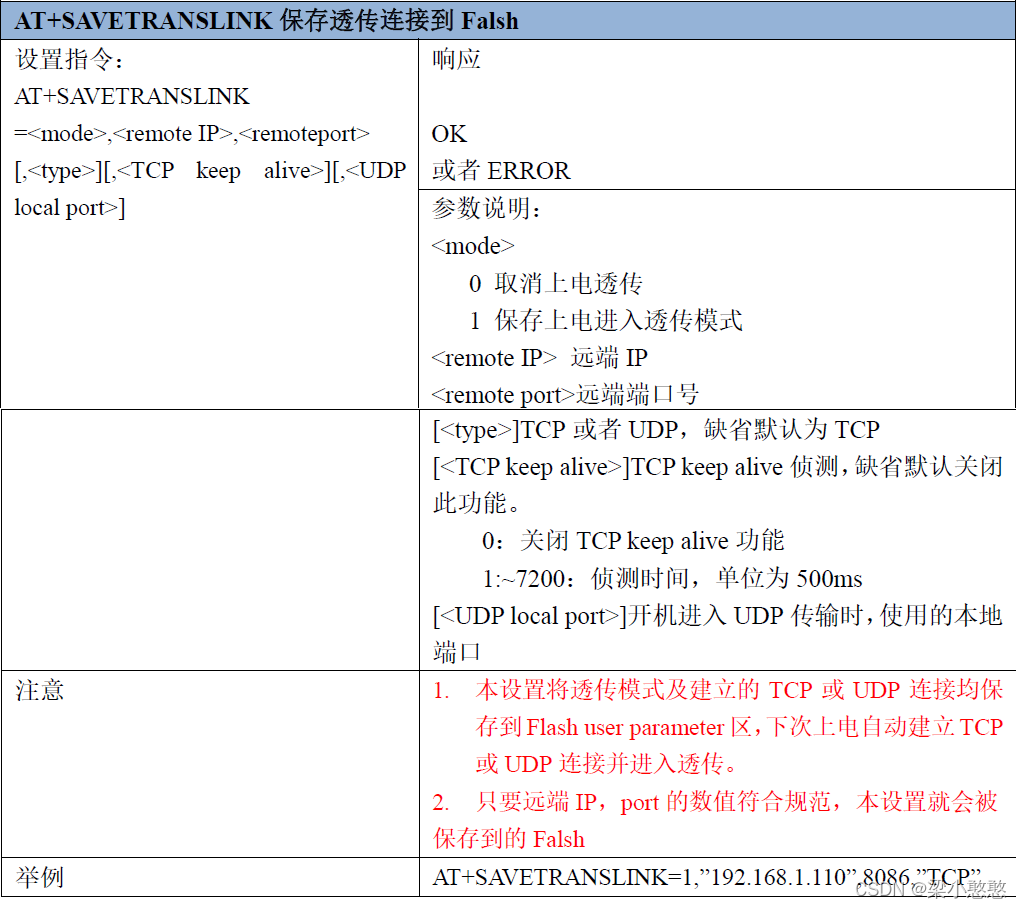

      4、设置上电自动连接IP进行透传

      如果需要模块上电自动连接到某个IP并进入透传模式，这个时候需要在模块连接到路wifi热点之后，发送AT+SAVETRANSLINK=1,“192.168.1.xxx”" ,8000,“TCP”,设置模块为上电自动连接到TCP Server: 192.168.1.xxx， 8000，并进入透传模式。当发送AT+SAVETRANSLINK指令后，模块断电再上电会自动进入透传模式，此时发送AT指令模块是不会回复的(即使透传的服务器不存在，模块也会进入透传模式的)。模块要恢复到AT指令模式参考第10步先退出透传模式，然后勾选发送新行，再发送“AT+SAVETRANSLINK=0”， 这样上电模块就不会再.上电进入透传了。

      在这里插入图片描述
      在这里插入图片描述

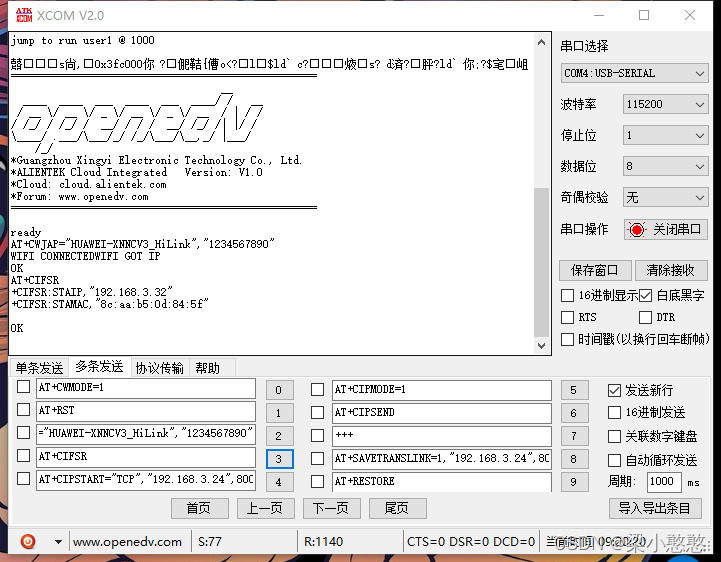

      5、查询模块IP

      在这里插入图片描述
      在这里插入图片描述

      6、在电脑上使用网络助手，创建一个server

      在这里插入图片描述

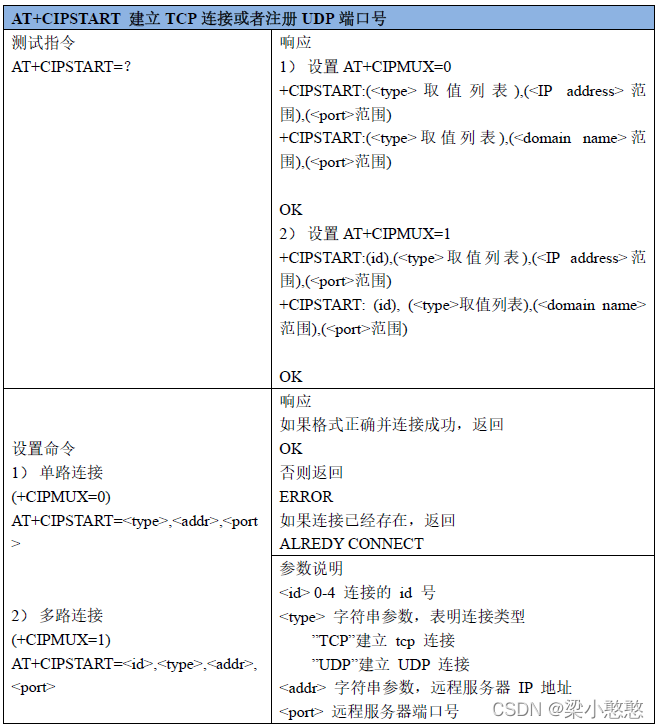

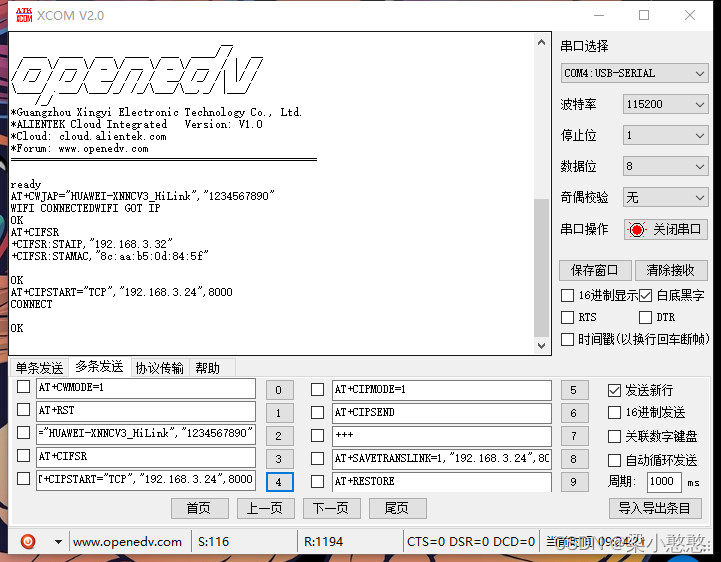

      7、连接到server

      在这里插入图片描述
      在这里插入图片描述

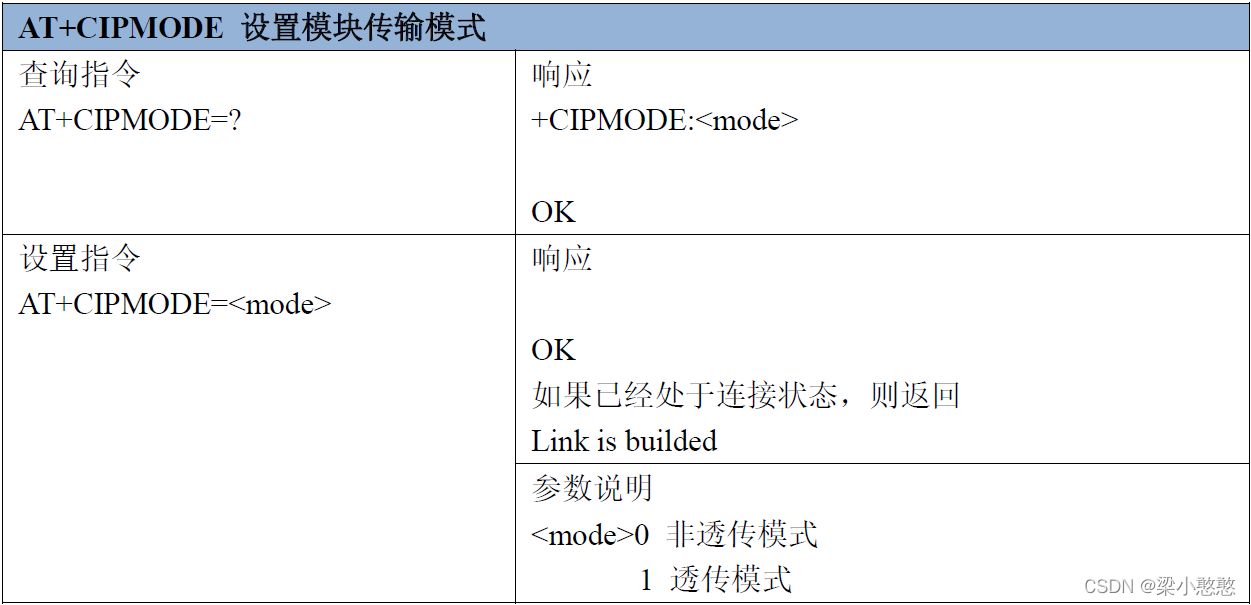

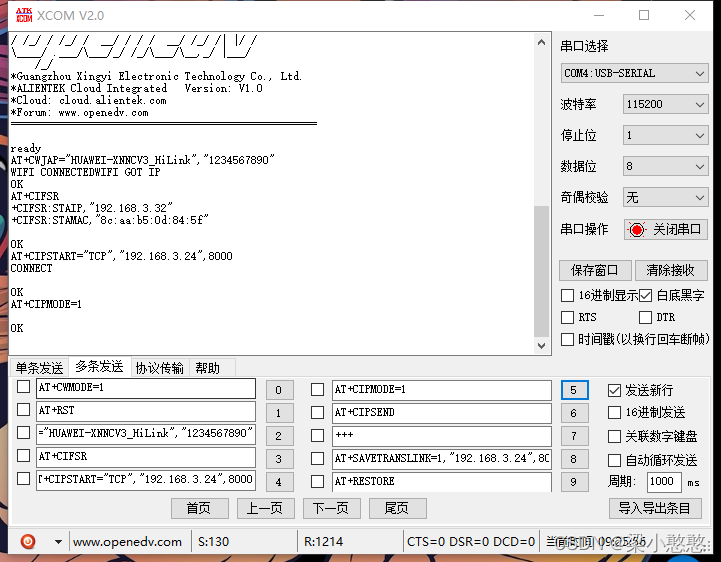

      8、开启透传模式

      在这里插入图片描述
      在这里插入图片描述

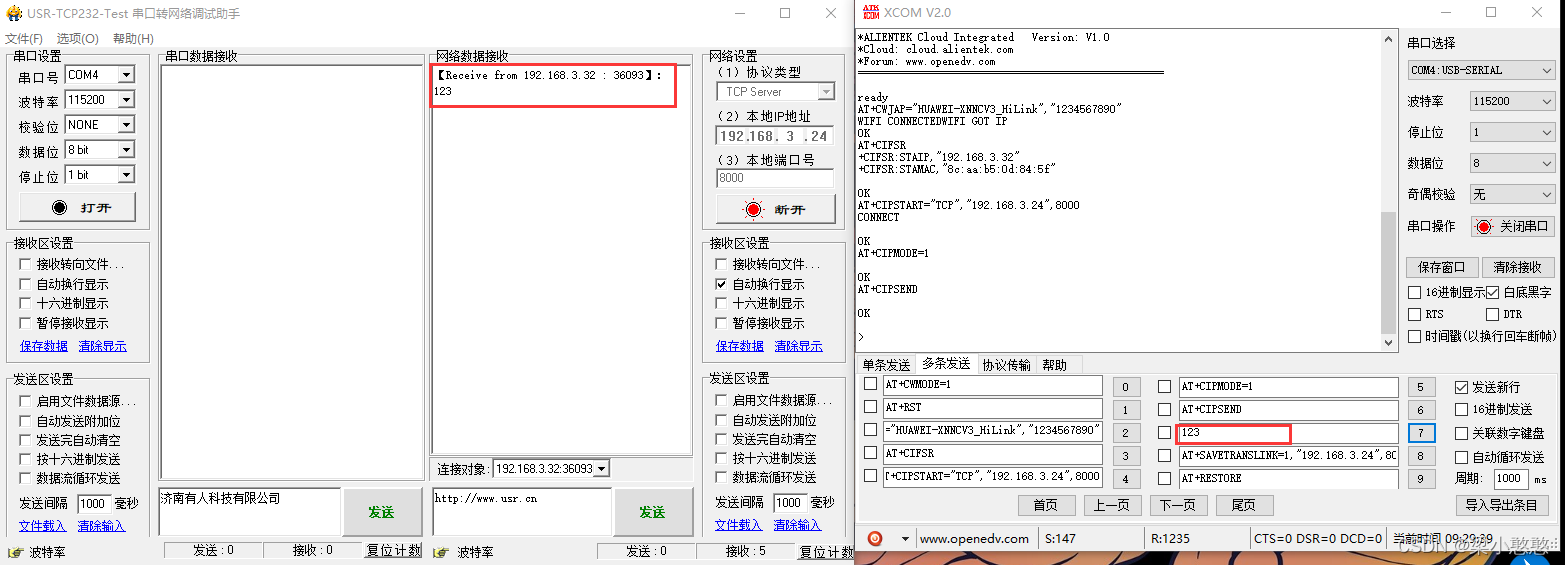

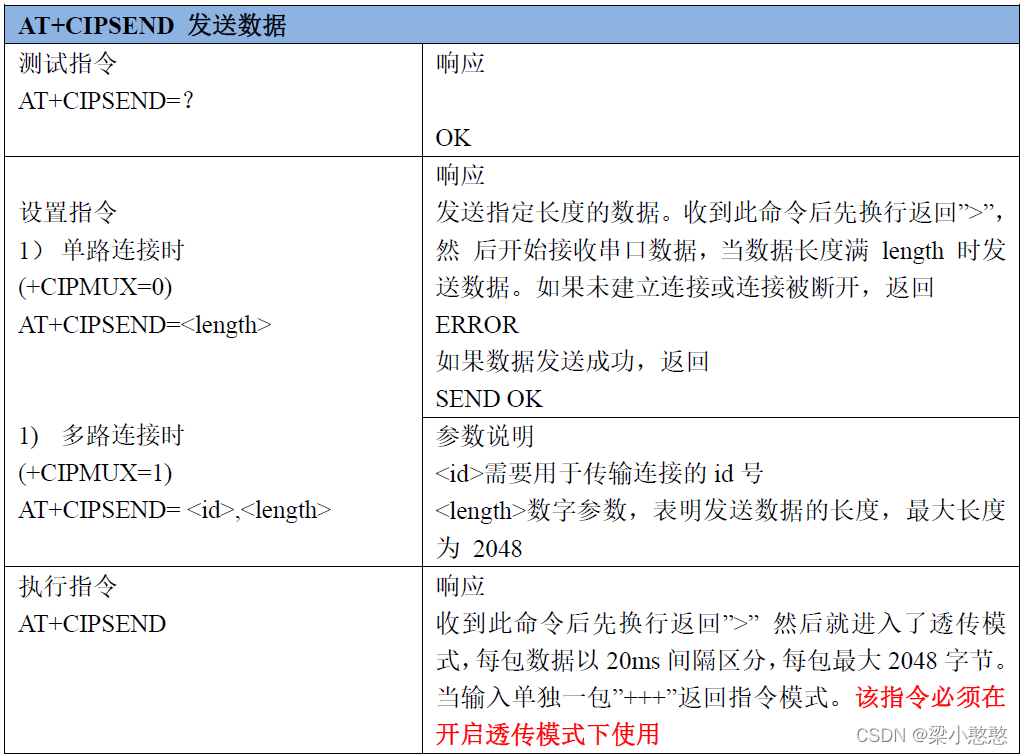

      9、开始透传

      在这里插入图片描述
      在这里插入图片描述
      连接成功！！

      10、退出透传模式（想要将wifi模块当做无线串口使用，不要进行这个操作）

      在这里插入图片描述
