前言

本章是第八章的内容，静态路由的原理与配置，重点内容当然是教大家如何配置静态路由，主要利于Cisco Packet Tracer手动配置静态路由，ping通网络，弄配ping通网络要配置的重点内容，然后利于命令行的方式，用华为eNSP配置路由，可谓干货满满，哈哈哈

本章重点

• 基于Cisco Packet Tracer手动配置静态路由
• 基于eNSP命令行配置静态路由

配置静态路由的基本三步骤

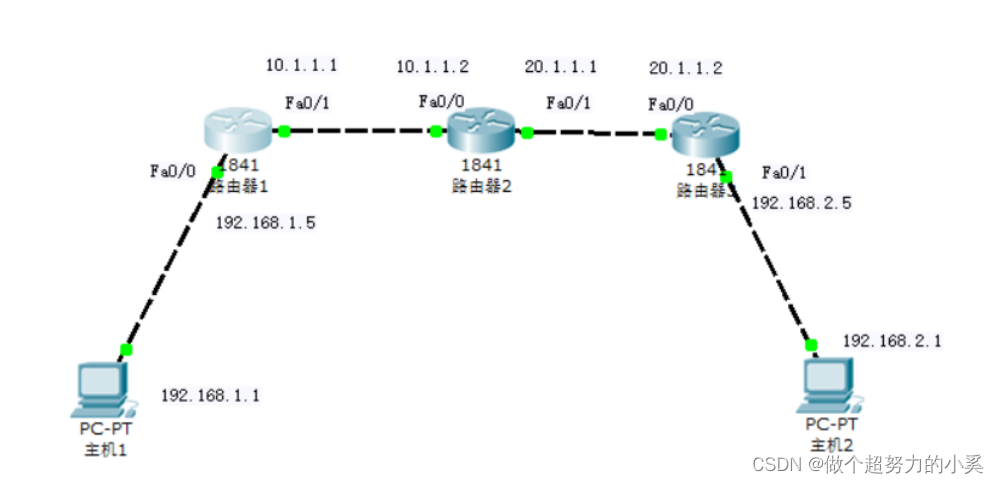

我们要配置的网络模型如图所示，这里用到了三台路由器，两台电脑，各个要配置的IP地址和端口也在图中显示了出来，我们无论是手动配置也好，命令行配置也好，我总结为三步骤

1. 第一步，给主机配置IP地址

2. 第二步，给路由器端口配置IP地址

3. 第三步，给路由器配置静态路由

接下来，我们就来教大家如何成功ping通网络了，吼吼吼！！！

基于Cisco Packet Tracer的手动配置

首先，利于思科我们先要弄配配置哪些要素，如何不敲命令行，就能ping通网络，先按照上文给出的图例，我们给出所有参数

通过图列可以清晰看出来，我们一共有4个不同的网段，而连接这4个不同网段的，就是三台路由器了，因此，我们知道路由器的作用了吧，

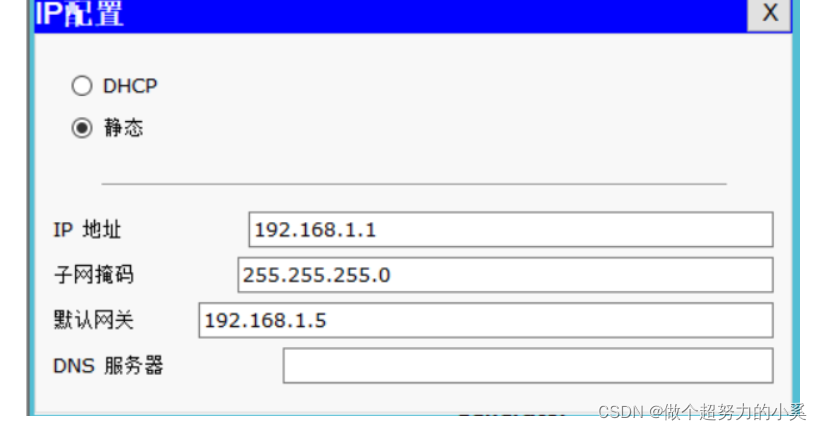

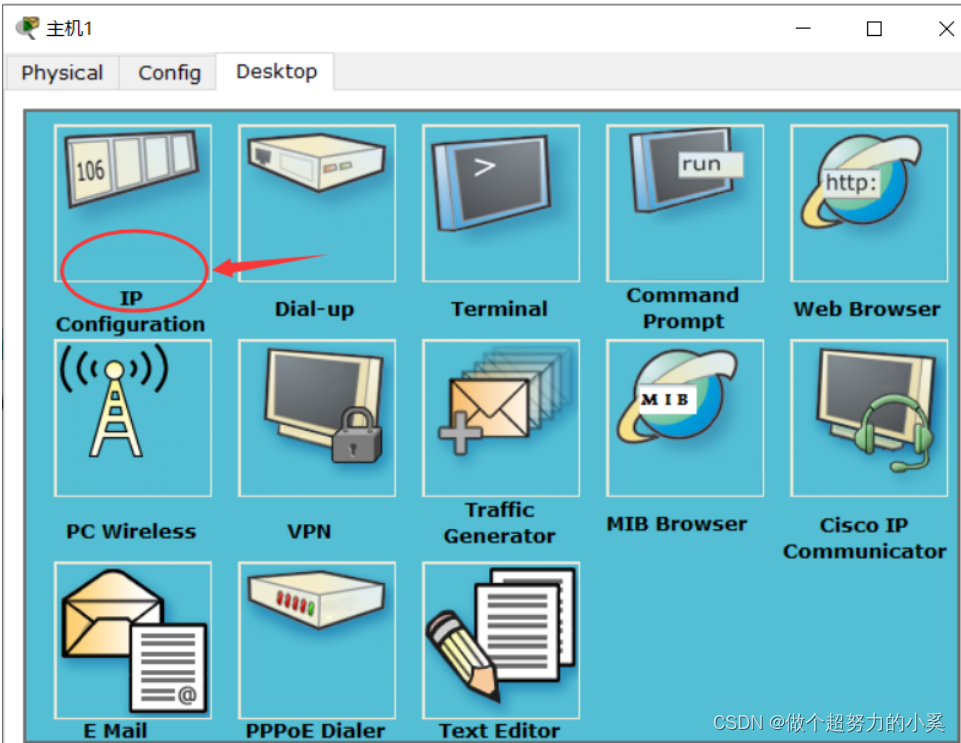

第一步，给主机配置IP地址

默认网关的设置，就是路由器LAN接口的默认IP地址 ，我们主机1的默认网关，就是所在网络路由器1的Fa0/0接口，同理配置主机2

第二步，给路由器端口配置IP地址

如图列，所示，分别配置三台路由器的接口IP地址

第三步，给路由器配置静态路由

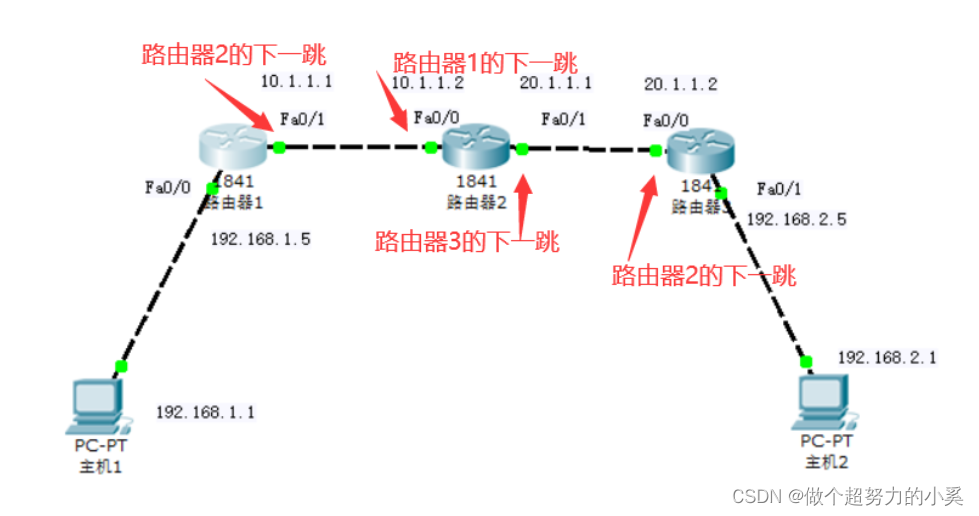

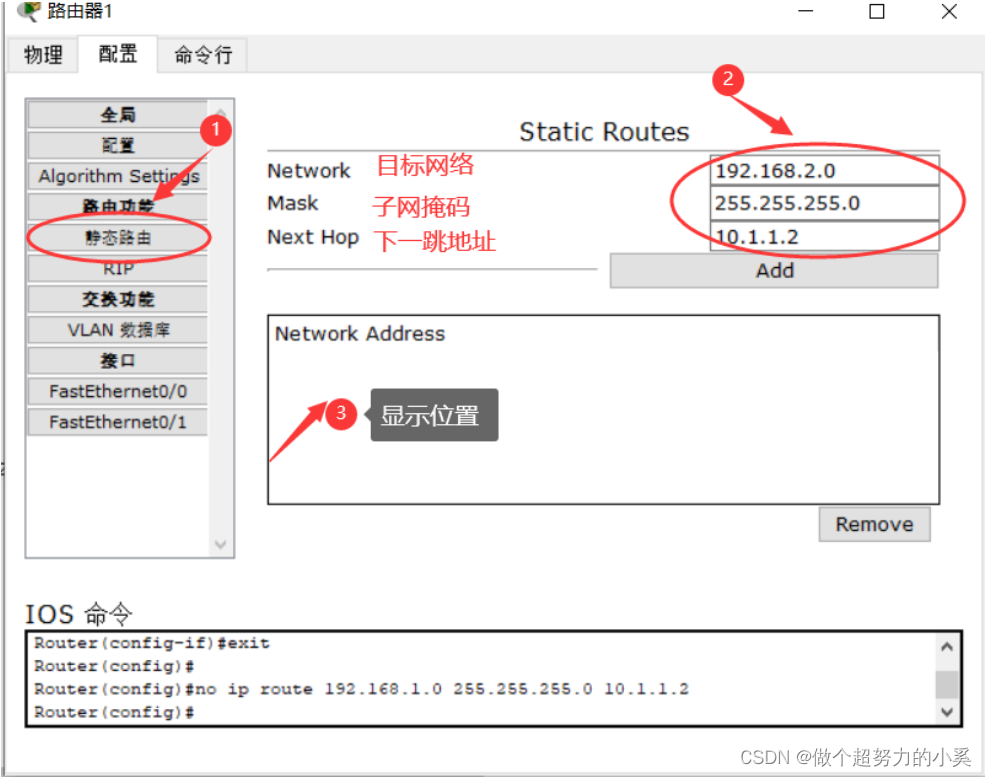

这里以路由器1为例，配置静态路由，目标网络填的就是我们所要ping通目标的网络地址，下一跳地址填的是我们所要去往的目标网络所去往的下一目的端口，

这里要注意的是路由器2的下一跳有两个，因为路由器2处在中间位置，左右连同两台路由器，所有可以去往的网络方向有两个，

下面给出三台路由器静态路由的配置表

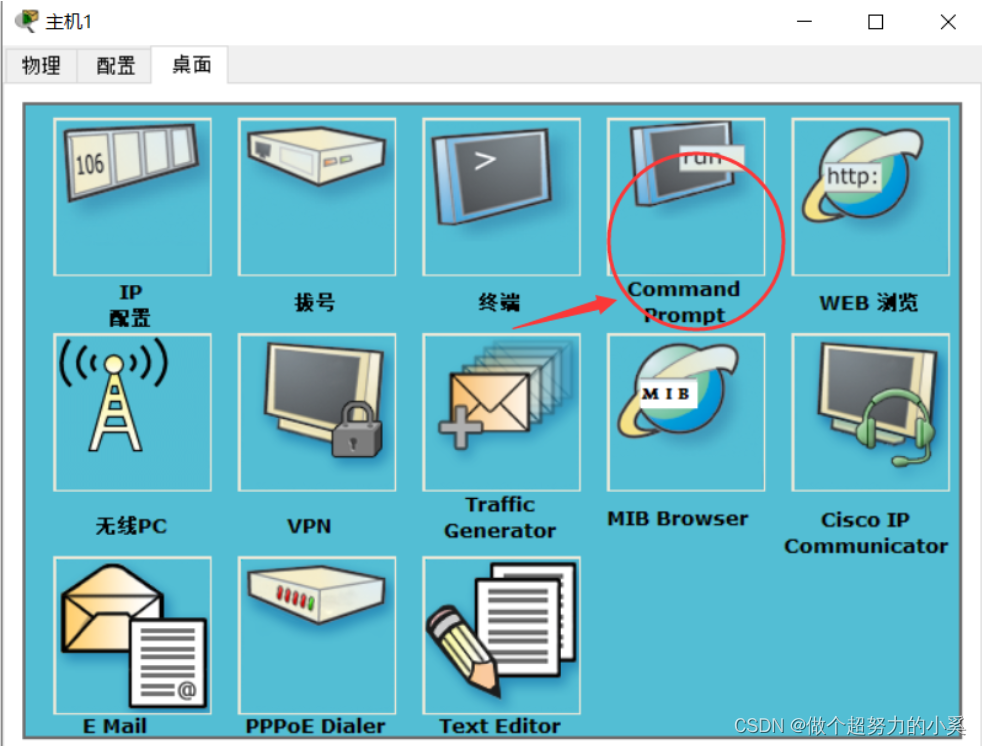

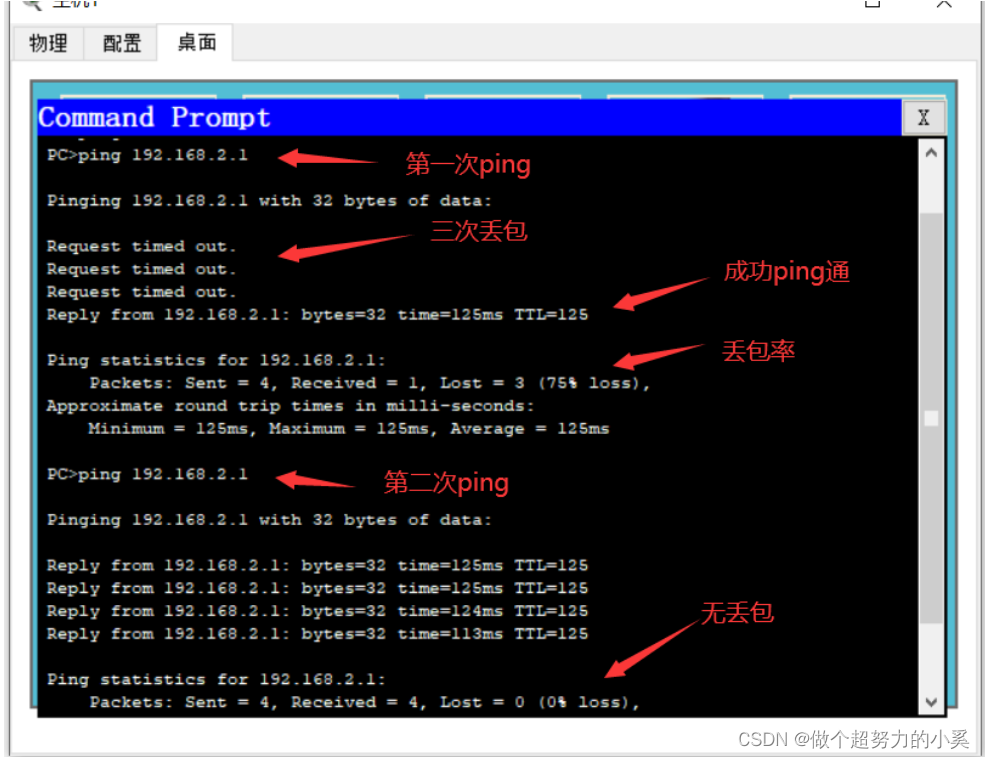

最后我们来ping一下主机2，输入ping 192.168.2.1

可以看到，我们已经ping通成功，这里ping的第一次，因为经过三个路由器，所以出现了三次丢包情况。最终网络通信成功

利于eNSP命令行配置静态路由

那么通过以上的实验，我们学会了配置静态路由，ping通网络的三步骤，接下来，我们就学习eNSP命令行，来配置静态路由

首先，我们给出基本的操作命令

#关掉提示信息
<Huawei>undo terminal monitor
#进入系列模式
<Huawei>sys
#进入路由器R1
[Huawei]sys R1
#进入接口
[R1]interface g0/0/0
#开启端口 模拟器？华为的端口默认（开机，接口）
[R1-GigabitEthernet0/0/0]undo shutdown
#配置地址
[R1-GigabitEthernet0/0/0]ip address 10.1.1.1 24（255.255.255.0）
#显示接口信息
[R1-GigabitEthernet0/0/0]dis this
#返回
return
#查看接口信息
[R2]display interface brief

[R1]ip route-static 10.1.3.0  24         10.1.2.2
#                   非直连网段 子网掩码     下一跳地址

[R1]undo   ip route-static 10.1.3.0  24         10.1.2.2
#撤销之前的命令

[R1]ip route-static 0.0.0.0 0.0.0.0    10.1.2.2
#配置默认路由         任意网段 任意子网掩码 下一跳

[R1]display ip routing-table
#查看路由表信息

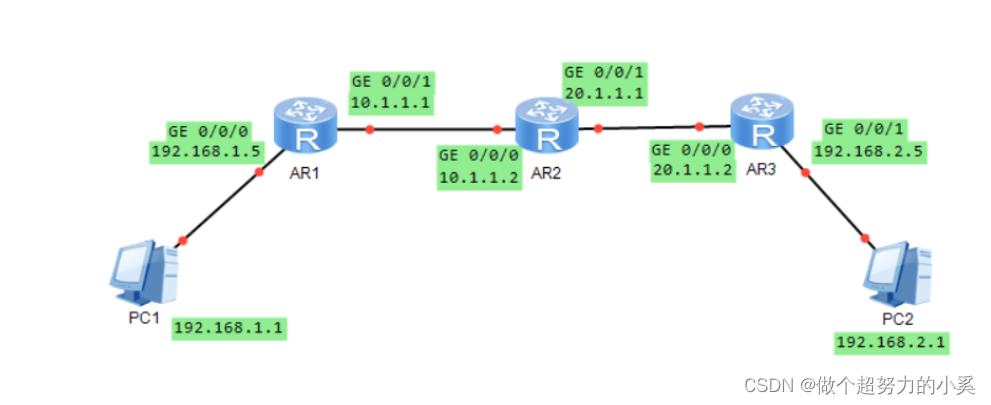

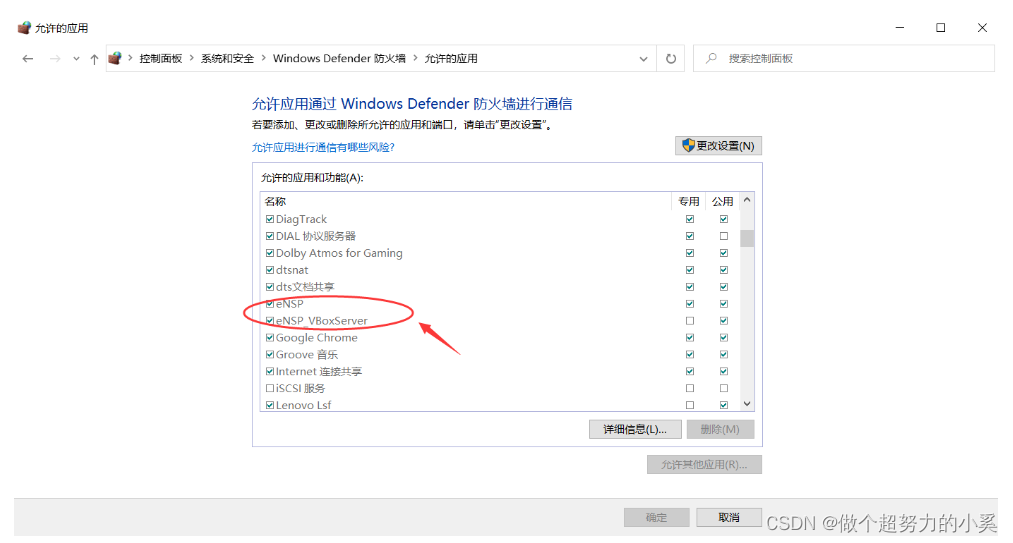

画出eNSP网络拓扑图，并开启全部设备,注意打开电脑防火墙，允许eNSP应用通过

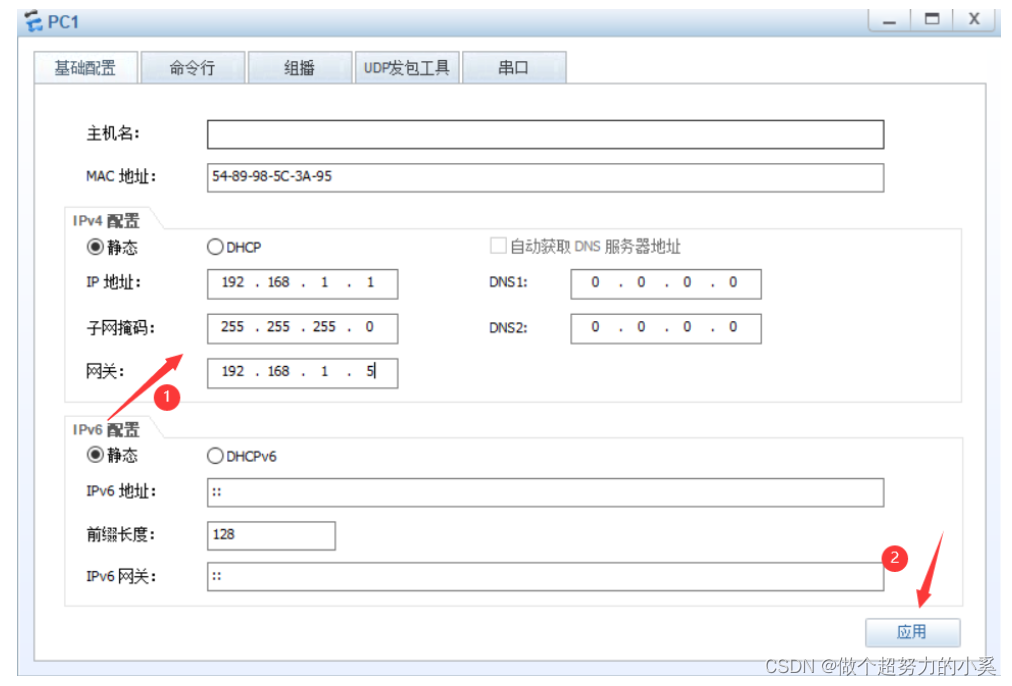

第一步，给主机配置IP地址

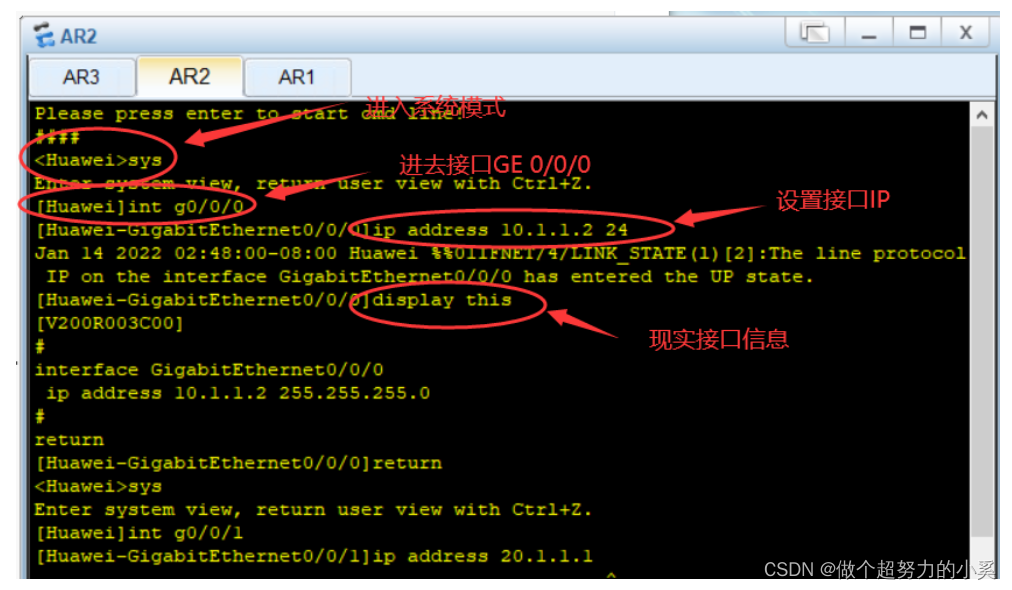

第二步，给路由器端口配置IP地址

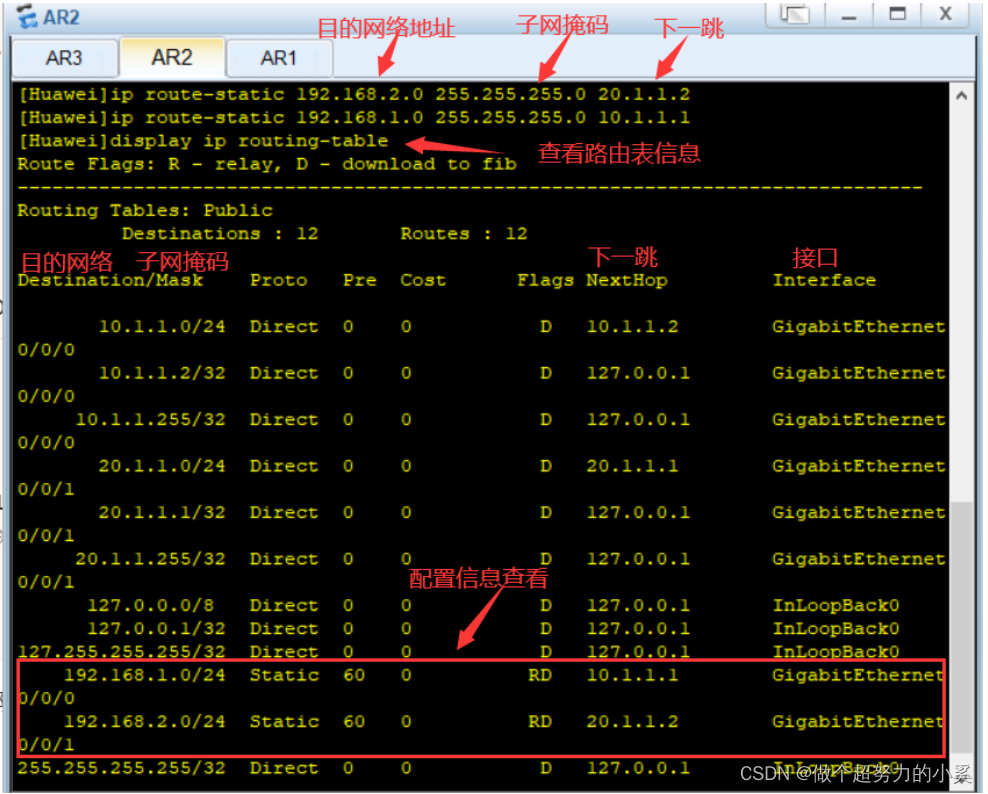

第三步，给路由器配置静态路由

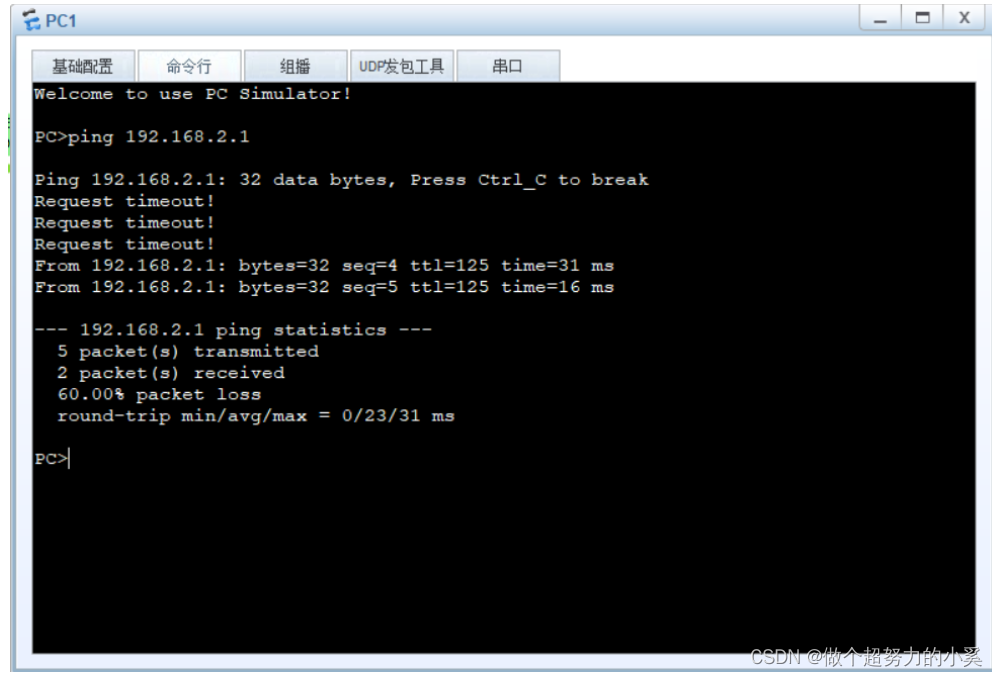

最后我们来ping一下主机2，输入ping 192.168.2.1

好了，至此，本章结束，我们下章博客见。
