1 路由器原理

1.1 路由器的工作原理

路由器在OSI的第三层，即网络层。是使用IP地址寻址，实现从源IP到达目标IP地址的端到端的服务，其工作原理如下：

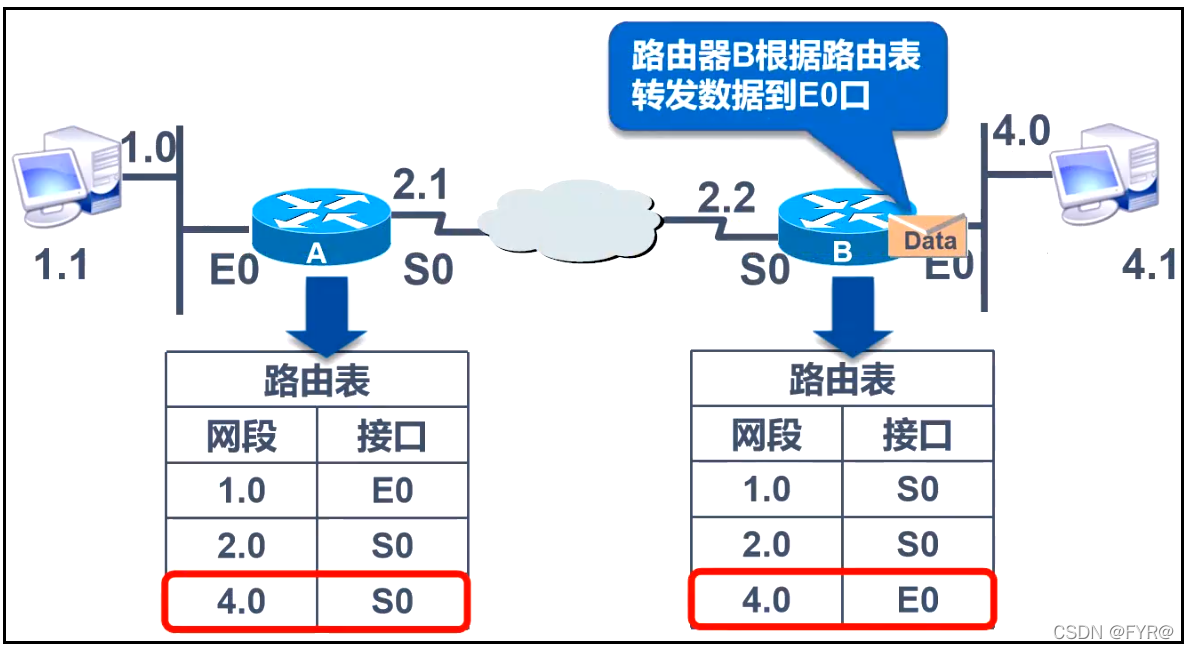

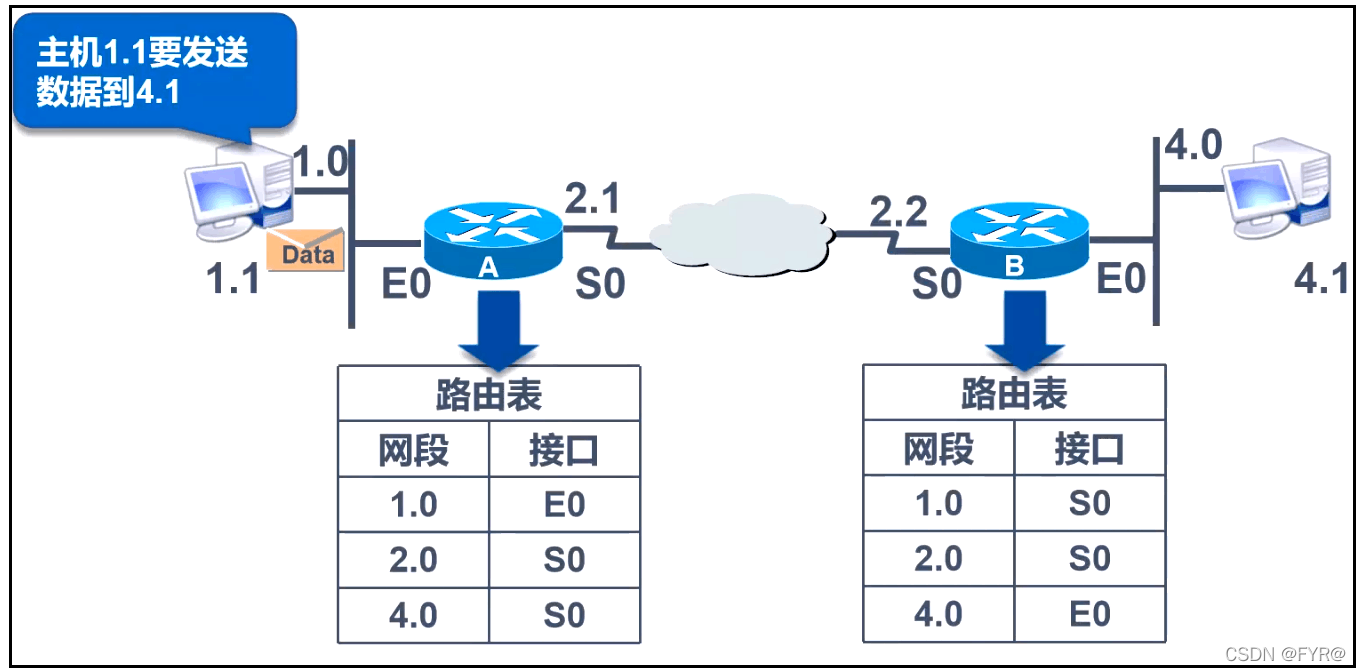

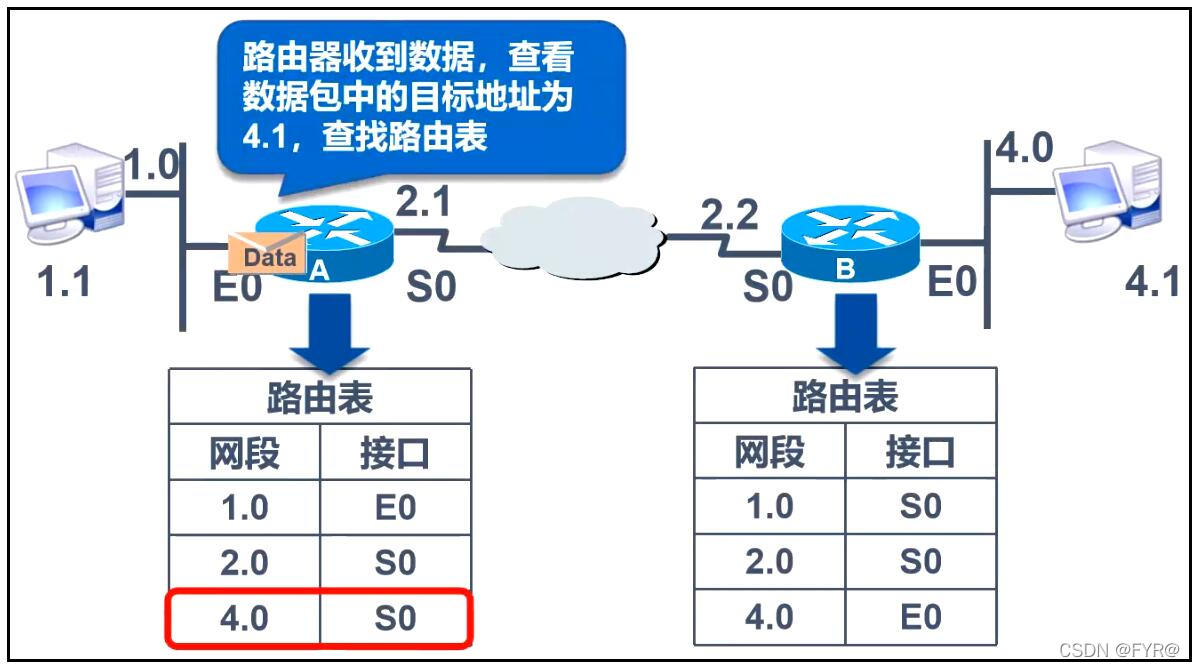

• 主机1.1要发送数据包给主机4.1，因为IP地址不在同一网段，所以主机会将数据包发送给本网段的网关路由器A。

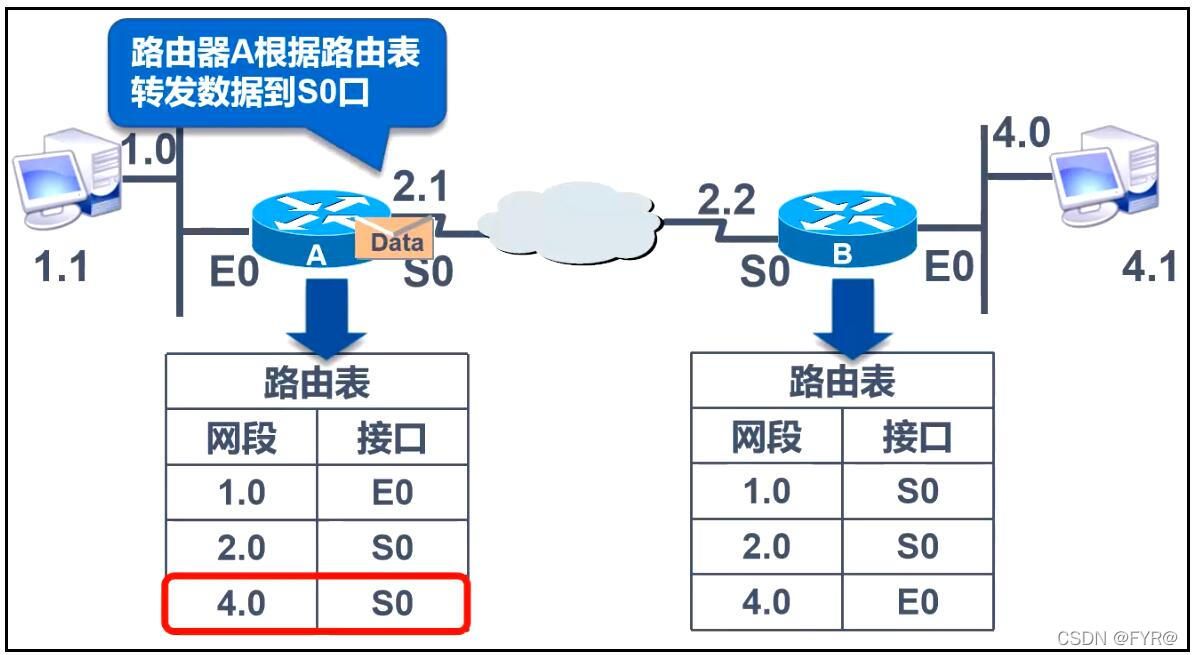

• 路由器A接收到数据包，先查看数据包IP首部中的目标IP地址，再查找自己的路由表。数据包的目标IP地址是4.1，属于4.0网段，路由器A在路由表中查到0网段转发的接口是S0接口。于是，路由器A将数据包从S0接口转发出去。

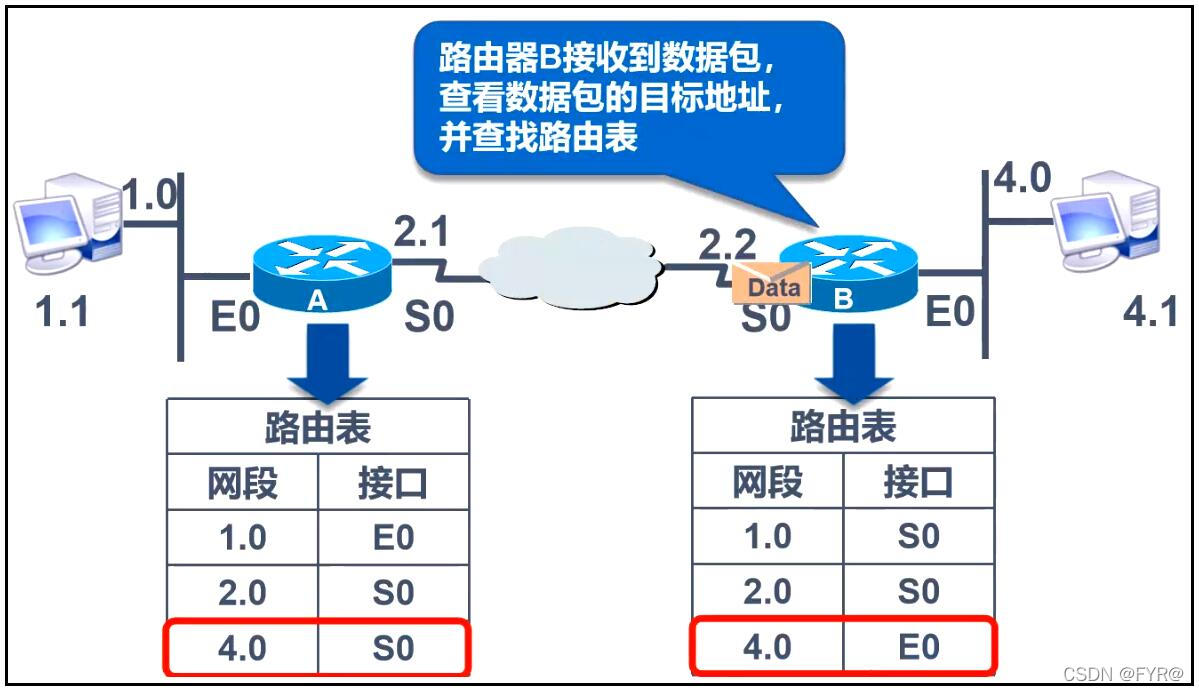

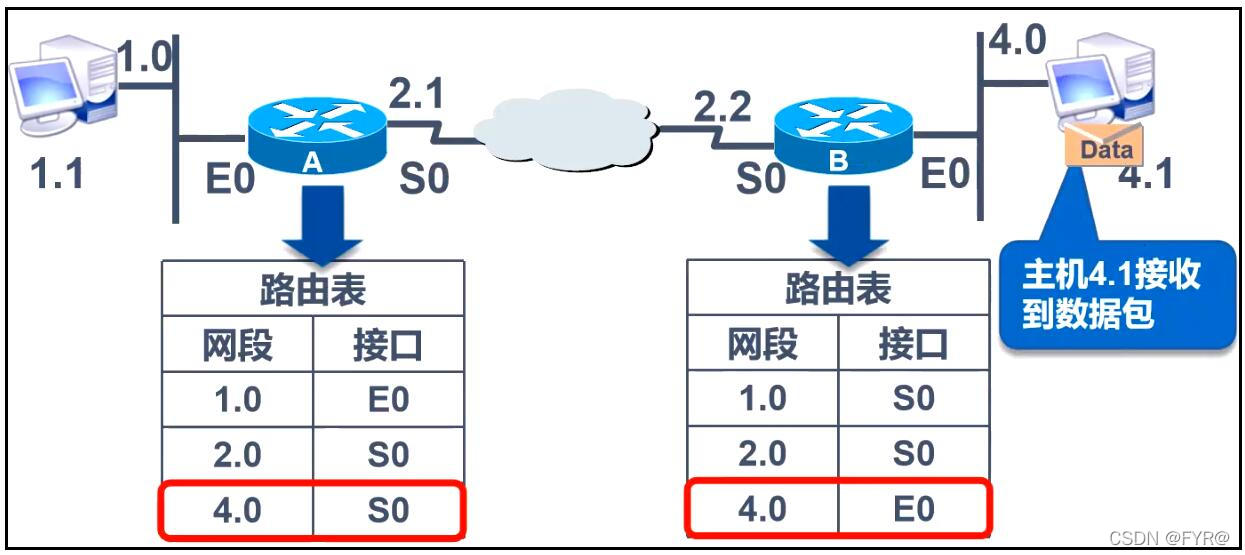

• 到达路由器B时，再用同样的转发方法从E0接口转发出去，最后主机4.1接收到这个数据包。
  在转发数据包的过程中，如果在路由表中没有找到数据包的目的地址，就看一下有没有默认路由，如果有就根据路由器的配置转发到默认接口；如果没有找到，就给用户返回“目标地址不可达”的信息。







1.2 路由表形成

• 直连网段
  配置IP地址，端口UP状态，形成直连路由
  即192.168.1.0和10.0.0.0这两个网段

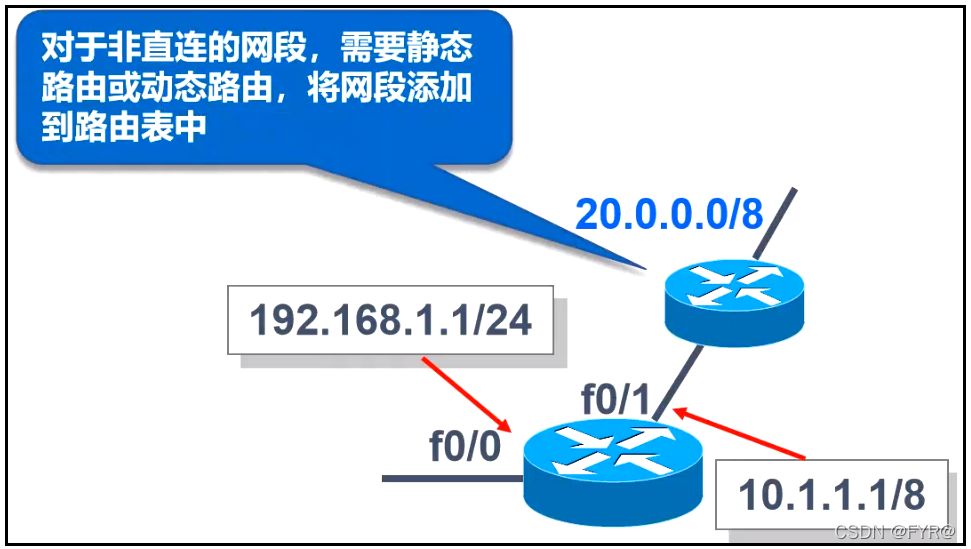

• 非直连网段


2 静态路由和默认路由

路由器在转发数据时，需要现在路由表中查找相应的路由，有四种途径

• 直连路由：路由器自动添加和自己直连的路由
• 静态路由：管理员手动添加的路由，手工配置路由器不知道的网段，是单向的口
  缺乏灵活性
• 动态路由：由路由协议动态建立的路由，路由器会发广播告诉相邻的路由器自己的路由
• 默认路由：默认设置
  静态路由的缺点是不能动态的反映网络拓扑，当网络发生变化的时候，管理员必须手动的改变路由，优点是不会占用路由器太多的cpu和RAM资源，也不会占用太多带宽。

2.1 静态路由和默认路由的配置命令

静态路由配置
[Huawei]ip route-static 10.1.3.0 24 10.1.2.2
10.1.3.0:非直连网段
24:子网掩码（也可写成255.255.255.0）
10.1.2.2：下一跳地址（与此路由器相邻的路由器的进接口IP）
默认路由配置
[Huawei]ip route-static 0.0.0.0 0.0.0.0 10.1.2.2
第一个0.0.0.0：任意网段
第二个0.0.0.0：任意子网掩码
10.1.2.2：下一跳地址

3 实例

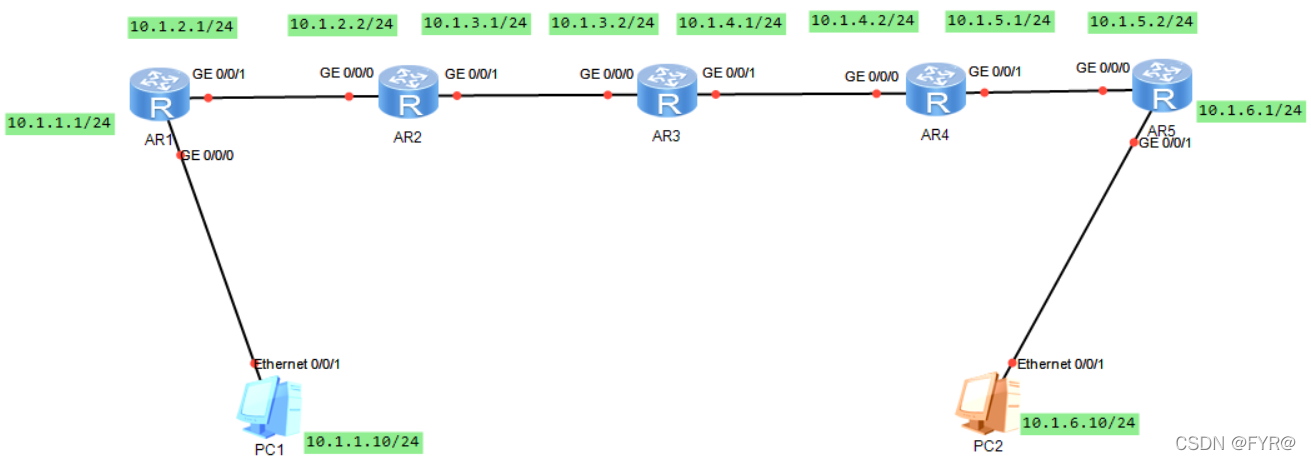

拓扑图

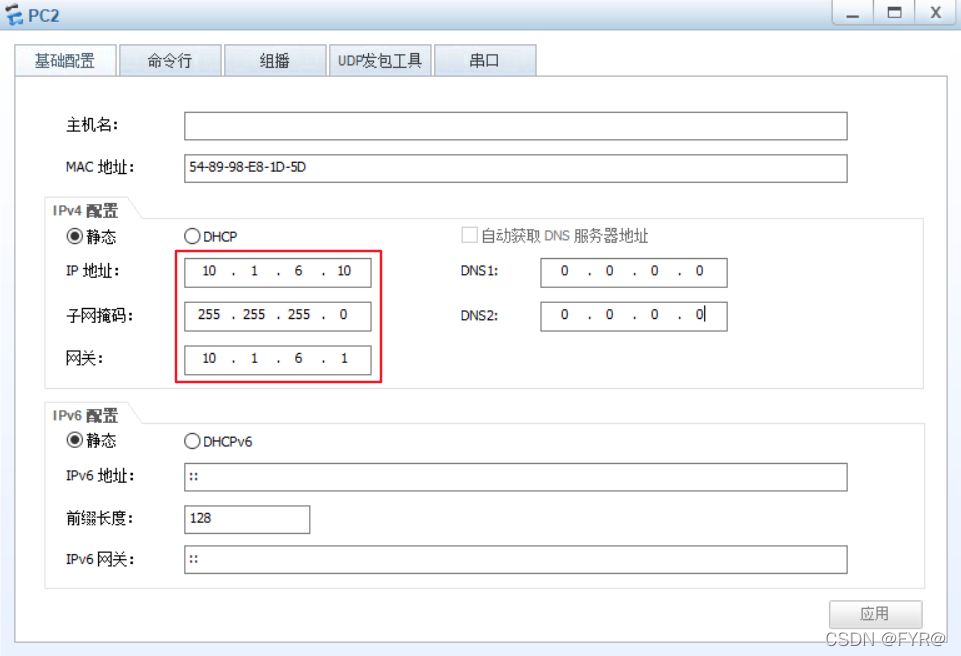

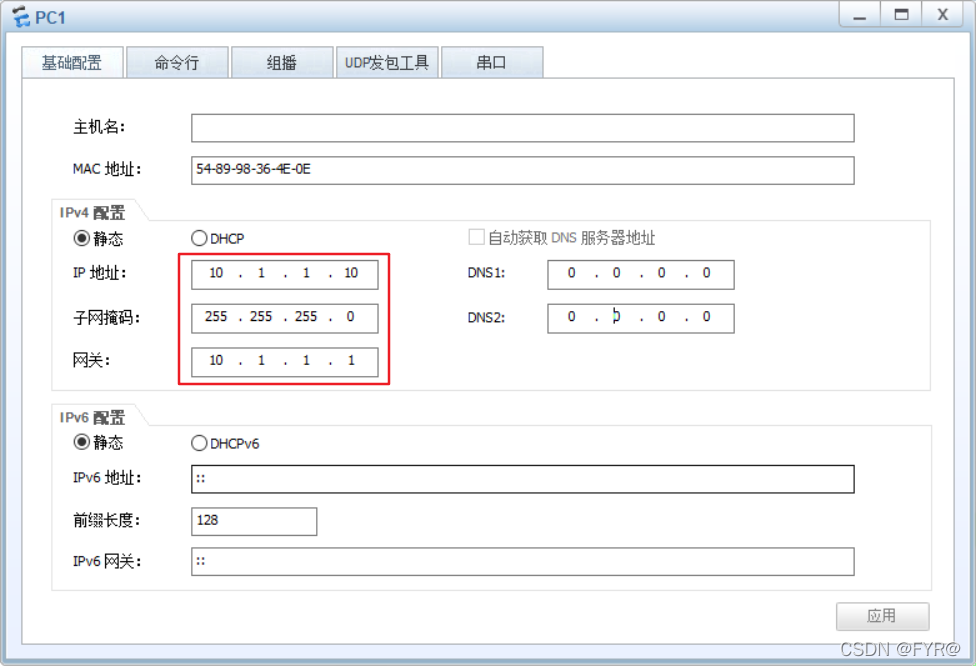

第一步：开启设备，手动配置主机1和主机2的IP地址、子网掩码以及网关。

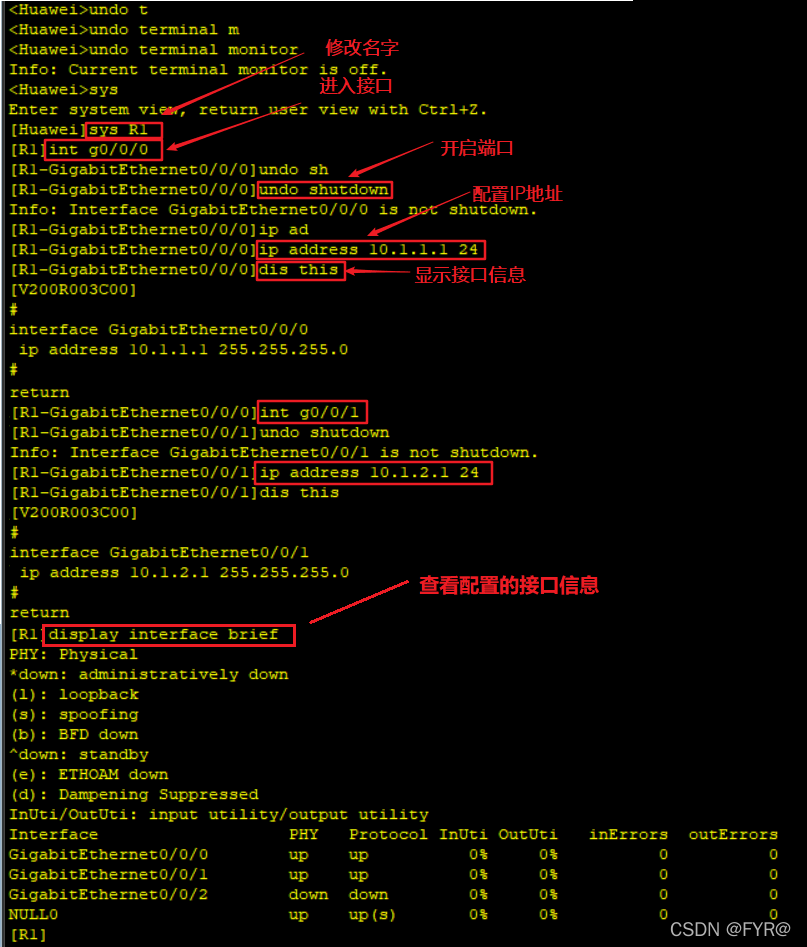

第二步：进入系统模式，修改设备名字为R1，进入R1的g0/0/0端口，配置端口的IP地址；进入R1的g0/0/1端口，配置端口的IP地址。同理，其余路由器也要配置端口的IP地址。

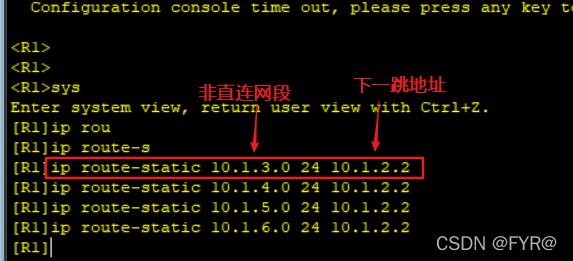

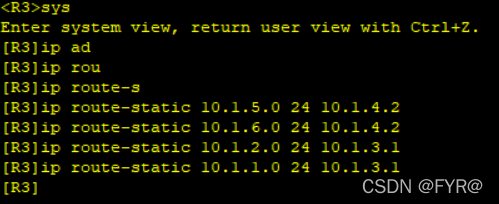

第三步：R1路由器配置静态路由，需要配置访问10.1.3.0、10.1.4.0、10.1.5.0、10.1.6.0非直连网段，下一跳都为10.1.2.2。

第四步：

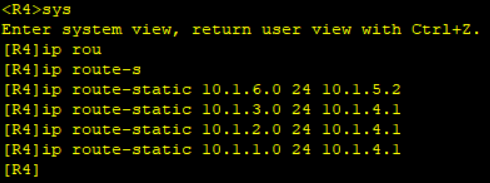

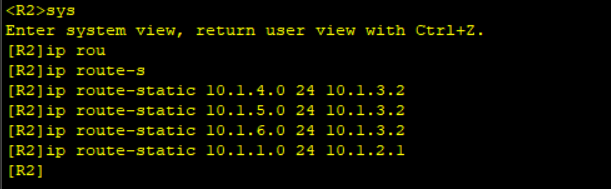

方法一：R2路由器配置静态路由，需要配置访问10.1.4.0、10.1.5.0、10.1.6.0非直连网段，下一跳都为10.1.3.2；配置访问10.1.1.0非直连网段，下一跳都为10.1.2.1。其余路由器同理。

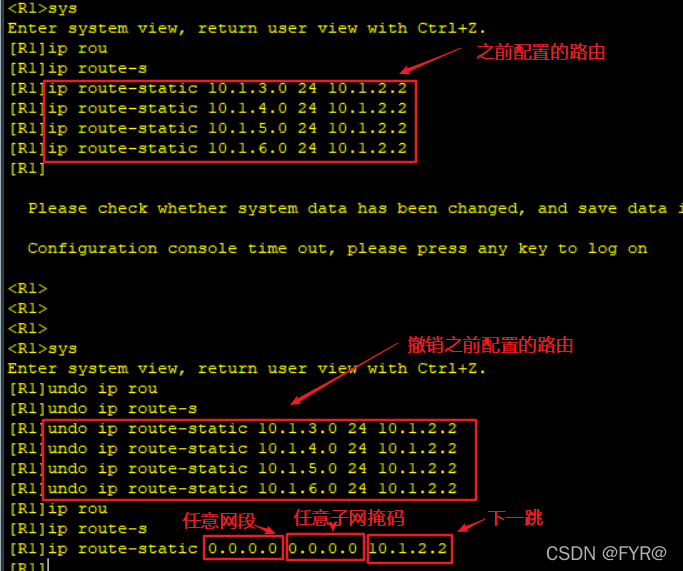

方法二：R1路由器配置默认路由，如果之前用静态路由配置，需要撤销之前的配置，需要在系统视图下输入命令undo + 之前配置的路由才可以用默认路由，默认路由需要配置访问任意网段（0.0.0.0）和任意子网掩码（0.0.0.0），下一跳都为10.1.2.2，其余路由器同理。

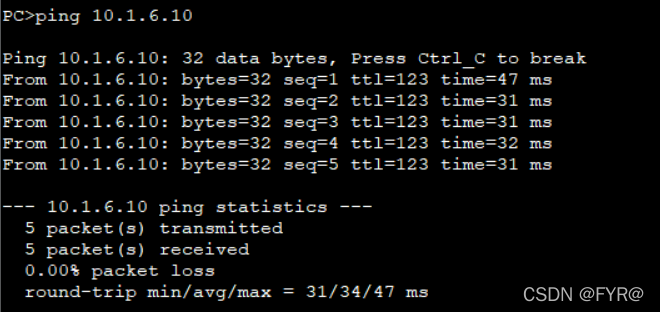

第五步：测试主机之间的连通性（主机1 ping 主机2）。

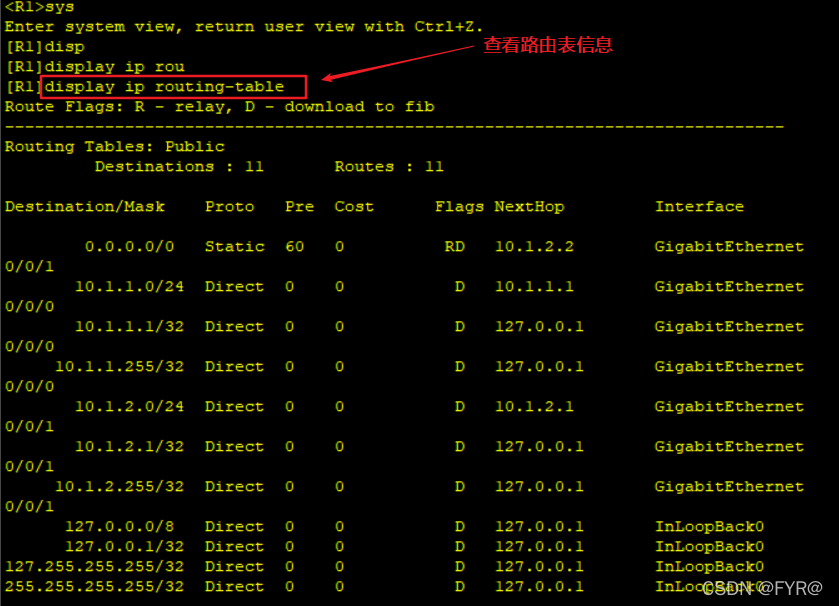

若想查看路由表信息，在系统视图下输入命令display ip routing-table。
