OSPF练习报告

      最后更新：2022-01-17 07:05

      目录

      • 一、实验目的
      • 二、实验内容
      • 三、实验拓扑
      • 四、实验步骤
        • 1、为所有路由器按照拓扑图分配ip
        • 2、给所有路由配置静态缺省路由配置【除了R4，为了使公网可以互相通讯】
        • 3、搭建R3/5/6/7之间以R3为中心的MGRE环境【注意DR优先级】
        • 4、在所有设备上启动ospf【除了R4】
        • 5、配置边界路由的路由汇总与末梢区域的配置
          • 边界路由器汇总
          • 在area1上配置完全末梢区域
          • 在area2上，配置完全nssa
          • area3配置完全nssa
        • 6、在R3/5/6/7上配置动态nat，使得全网可以访问ISP环回4.4.4.4
        • 7、在进行了汇总的路由器上进行防环
      • 五、实验结果
      • 六、实验总结

      一、实验目的

      掌握对MGRE环境配置与不规则区域的配置

      二、实验内容

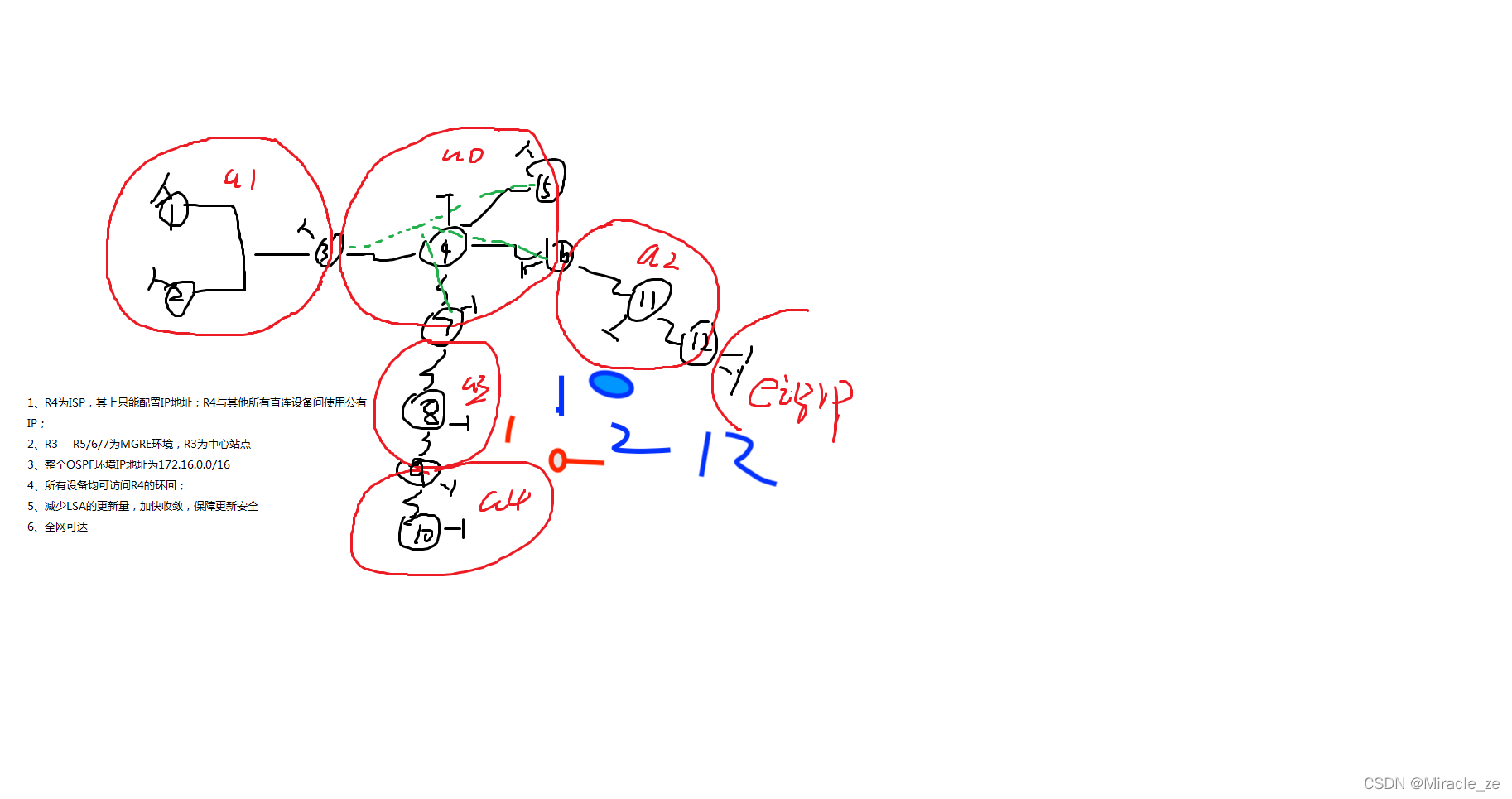

      加粗样式请添加图片描述

      三、实验拓扑

      要求私网部分是使用172.16.0.0/16进行划分配置网段。为此每个环回为一个网段，而连接路由器的网段我们认为为同一个网段，然后再划分。

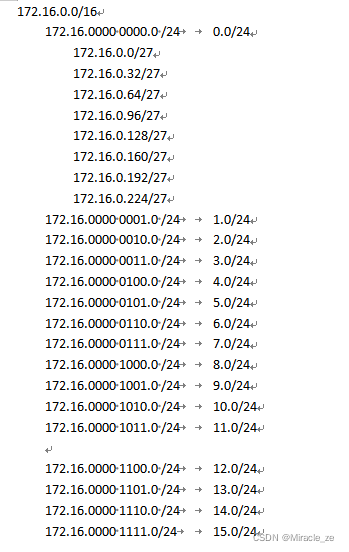

      划分如图：
      在这里插入图片描述

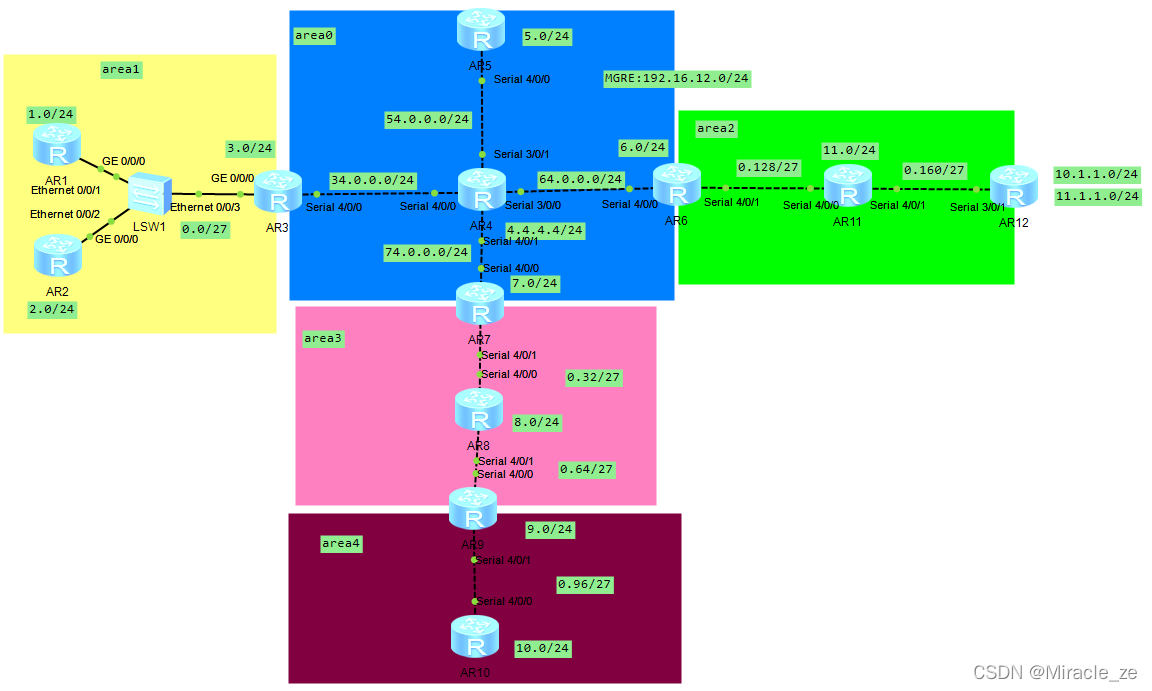

      拓扑图
      在这里插入图片描述

      四、实验步骤

      1、为所有路由器按照拓扑图分配ip

      R1

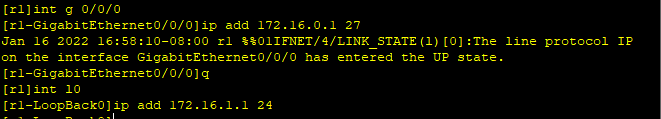

      在这里插入图片描述

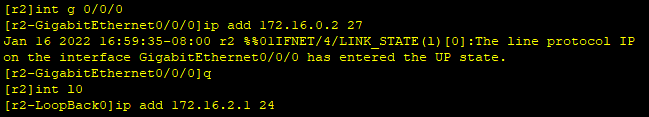

      R2
      在这里插入图片描述R3

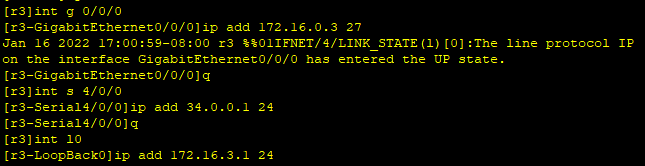

      在这里插入图片描述

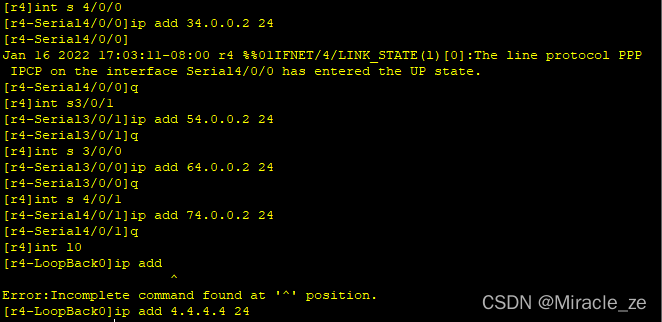

      R4
      在这里插入图片描述

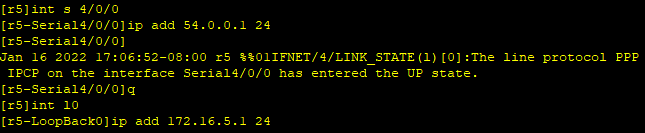

      R5
      在这里插入图片描述

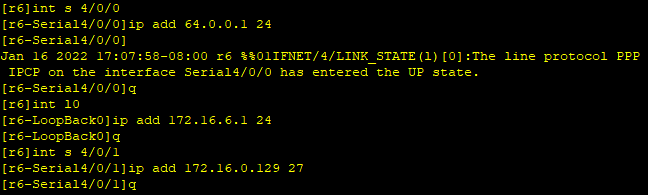

      R6
      在这里插入图片描述

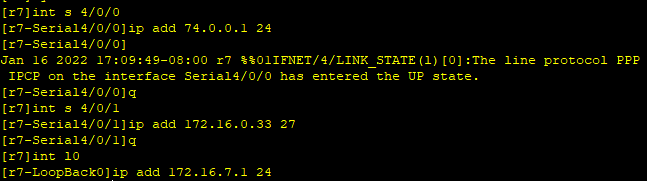

      R7
      在这里插入图片描述

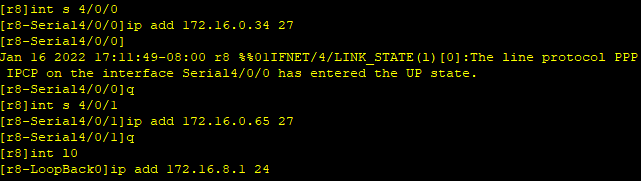

      R8
      在这里插入图片描述

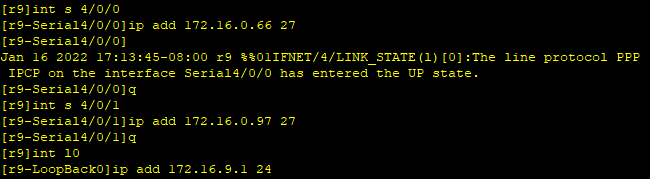

      R9
      在这里插入图片描述

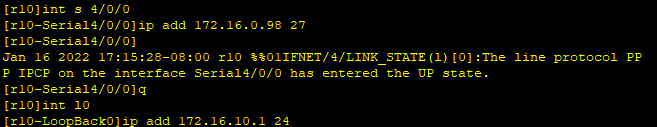

      R10
      在这里插入图片描述

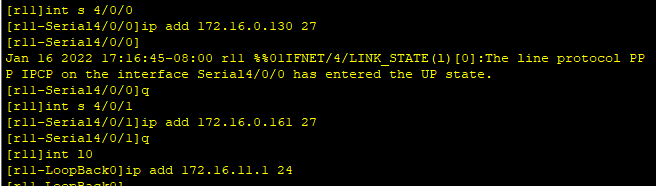

      R11
      在这里插入图片描述

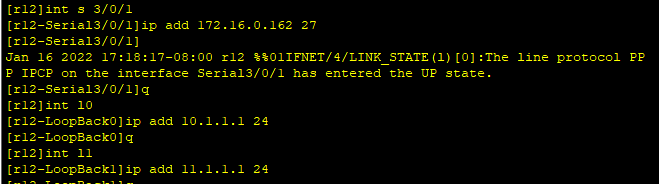

      R12
      在这里插入图片描述

      2、给所有路由配置静态缺省路由配置【除了R4，为了使公网可以互相通讯】

      R1
      在这里插入图片描述

      R2
      在这里插入图片描述

      R3
      在这里插入图片描述

      R5
      在这里插入图片描述

      R6
      在这里插入图片描述

      R7
      在这里插入图片描述

      R8
      在这里插入图片描述

      R9
      在这里插入图片描述

      R10
      在这里插入图片描述

      R11
      在这里插入图片描述

      R12
      在这里插入图片描述

      3、搭建R3/5/6/7之间以R3为中心的MGRE环境【注意DR优先级】

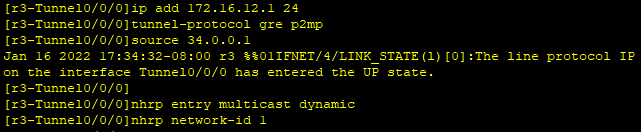

      R3
      在这里插入图片描述

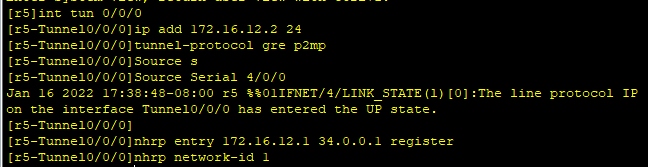

      R5
      在这里插入图片描述

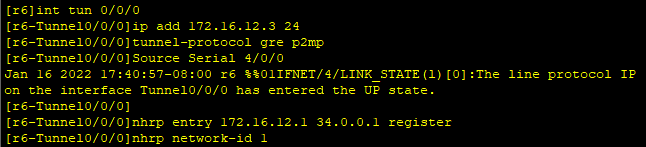

      R6
      在这里插入图片描述

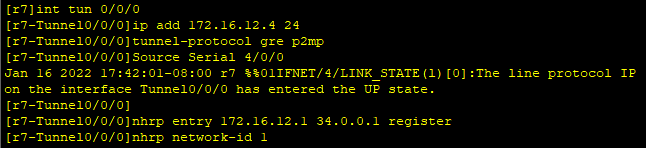

      R7
      在这里插入图片描述

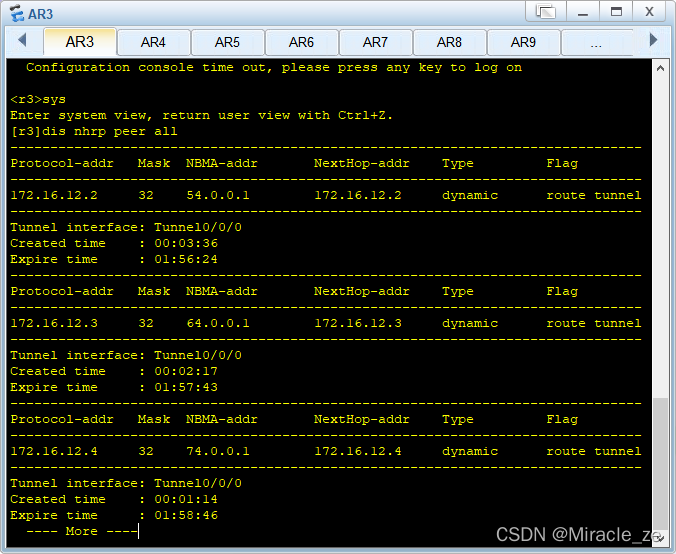

      结果
      在这里插入图片描述

      4、在所有设备上启动ospf【除了R4】

      宣告接口使其可以接受信息，并按照要求把接口划分到对应区域
      R1
      在这里插入图片描述
      R2
      在这里插入图片描述

      R3
      在这里插入图片描述

      R5
      在这里插入图片描述

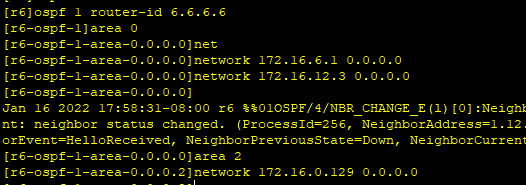

      R6
      在这里插入图片描述

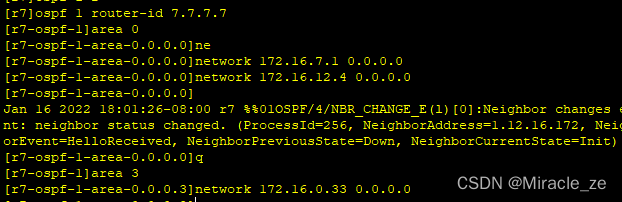

      R7
      在这里插入图片描述

      R8
      在这里插入图片描述

      R9对于r9为远离骨干的非骨干对其要进行重发布
      在这里插入图片描述

      在这里插入图片描述

      R10
      在这里插入图片描述

      R11
      在这里插入图片描述

      R12因为使用的华为设备，不支持EIGRP，所以使用rip代替。同时对于R12为远离骨干的非骨干对其要进行重发布
      在这里插入图片描述

      在这里插入图片描述
      R3/5/6/7之间是使用Tunnel口启动的OSPF，所以需要修改OSPF的工作类型和DR选举优先级，以此统一DR
      R3工作类型
      在这里插入图片描述
      R5工作类型与DR优先级
      在这里插入图片描述

      在这里插入图片描述
      R6的DR优先级工作类型与工作类型
      在这里插入图片描述
      R7的DR优先级工作类型与工作类型
      在这里插入图片描述

      5、配置边界路由的路由汇总与末梢区域的配置

      边界路由器汇总

      R3【边界路由器汇总】

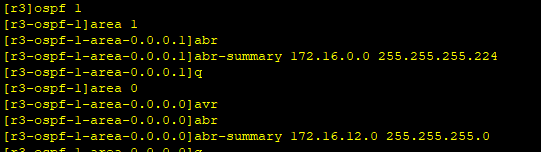

      在这里插入图片描述

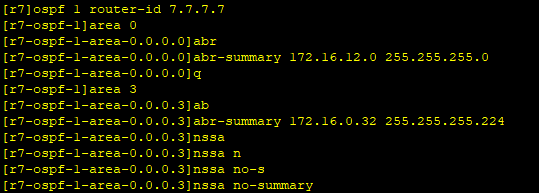

      R7【边界路由器汇总与完全NSSA】
      在这里插入图片描述

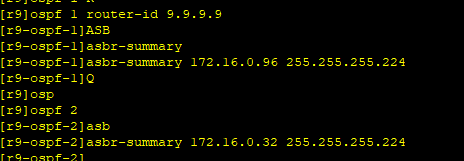

      R9【边界路由器汇总】
      在这里插入图片描述

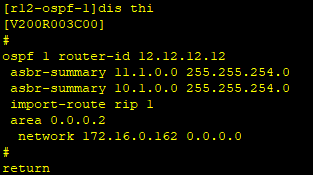

      R12【边界路由器汇总】
      在这里插入图片描述

      在area1上配置完全末梢区域

      R1
      在这里插入图片描述
      R2
      在这里插入图片描述

      R3
      在这里插入图片描述

      在area2上，配置完全nssa

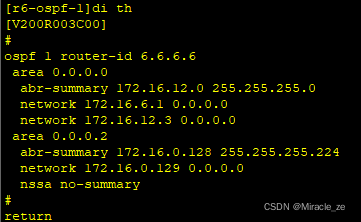

      R6
      在这里插入图片描述

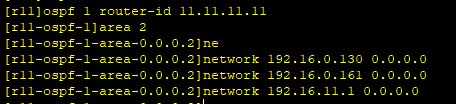

      R11
      在这里插入图片描述

      R12
      在这里插入图片描述

      area3配置完全nssa

      R7
      在这里插入图片描述
      R8
      在这里插入图片描述
      R9
      在这里插入图片描述

      6、在R3/5/6/7上配置动态nat，使得全网可以访问ISP环回4.4.4.4

      R3
      在这里插入图片描述
      在这里插入图片描述

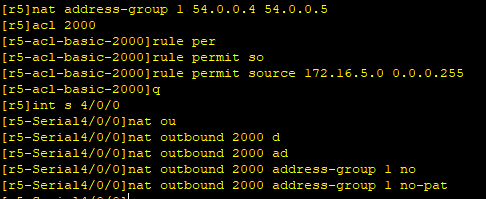

      R5
      在这里插入图片描述

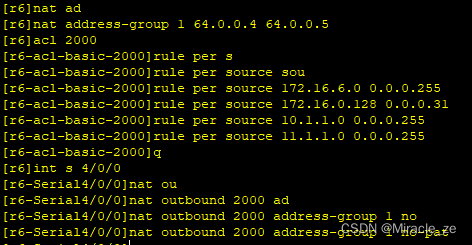

      R6
      在这里插入图片描述

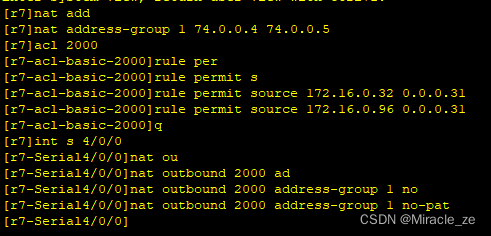

      R7
      在这里插入图片描述

      7、在进行了汇总的路由器上进行防环

      R3
      在这里插入图片描述
      R7
      在这里插入图片描述
      在这里插入图片描述
      R9
      在这里插入图片描述

      五、实验结果

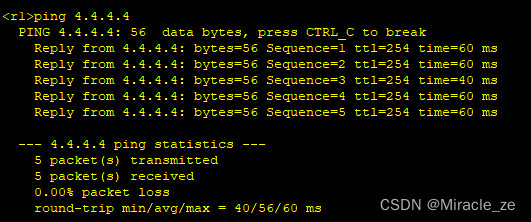

      举例R1
      在这里插入图片描述

      六、实验总结

      本次实验最开始配置没有问题，但是后面的RIP与ACL的配置出了一些问题。关于最后的空接口防环最开始也没有想到。总体实验来看，基础配置没有问题。但是对acl还是与OSPF相关操作还得加强。
