      一 实验目的

      掌握OSPFv3 的基本配置功能，在 R1、R2 和 R3 上启用OSPFv3 路由协议。R1 和R2 引入外部直连路由来与 PC 互联，要求PC1 与能够与PC2 互访。

      二 实验原理

      OSPFv3是在RFC2740规定。之间存在着对RIPv2和RIPng的OSPFv3的关系，以OSPFv2的一些高层次的相似性。最重要的是，OSPFv3的使用与OSPFv2the SPF算法，洪水，DR选举，地区等，同样的基本机制。常量和如定时器和度量变量也一样。
      另一种是相似的RIPng对RIPv2的关系，OSPFv3是不与OSPFv2的向后兼容。因此，如果你想使用OSPF路由IPv4和IPv6，则必须同时运行OSPFv2的和OSPFv3的。
      OSPFV3在很多地方相较于OSPFV2做了改动，除了在lsa方面的变化，还有很多的表现。使用OSPFV3我们能够实时查看每个链路协议的处理，单个链接接口可以同时具有多个IPv6地址。

      OSPFv3的路由器和网络LSA不使用IPV4地址。邻居关系的建立过程中，OSPFv2的广播和NBMA链路上的邻居是由它们的接口地址标识，而在其他类型的链接是由RID邻居发现，OSPFv3的消除这个矛盾，让所有类型的所有邻居的联系是由RID标识。OSPF的特定的身份验证被IPv6拆除，使用认证扩展头，一个标准的认证过程。

      OSPFV2是支持IPV4的，为了支持IPV6设计了OSPFV3，但是无论是OSPFV2还是OSPFV3，他们的原理都是不变的。

      简单来说，OSPFV3与OSPFv2的不同点在于：
      1.OSPFV3是基于链路的，利用链路本地地址来维持邻居，在报文中一处了协议地址的字段。而2.OSPFV2是基于子网的，且利用本地接口地址来维持邻居。

      三 实验任务

      按实验拓扑图配置OSPFV3。掌握OSPFv3 的基本配置功能，在 R1、R2 和 R3 上启用OSPFv3 路由协议。R1 和R2 引入外部直连路由来与 PC 互联，要求PC1 与能够与PC2 互访。

      四 实验步骤及实验过程

      实验提供拓扑图：

      在这里插入图片描述

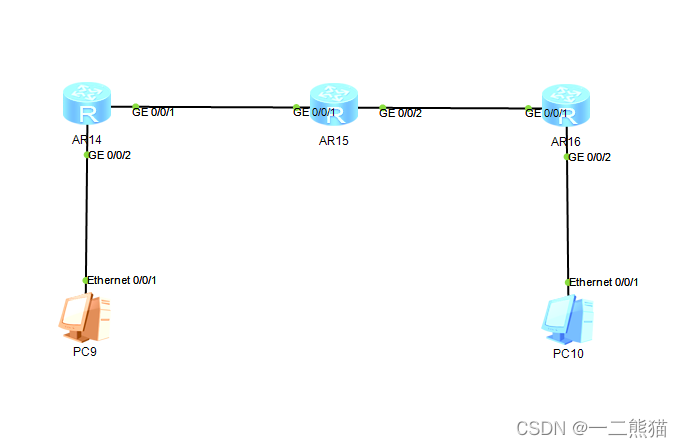

      在ENSP上的我的实验图：

      在这里插入图片描述

      #########################################################################################################
      总体思路：首先我们配置PC1、PC2、R1、R2、以及R3的IPV6地址，使直连设备可以相互通信，继而我们在R1、R2和R3上配置OSPFV3，使得R1、R2和R3可以进行互访。之后我们在R1和R2的OSPFV3进程内引入直连路由，使得PC1能够与PC2互访。
      #########################################################################################################

      我们每次配置IPV6时记得都要开启IPV6的功能，不然会报错。和上一个实验一样，我们在系统模式先运行IPV6，之后再打开端口。

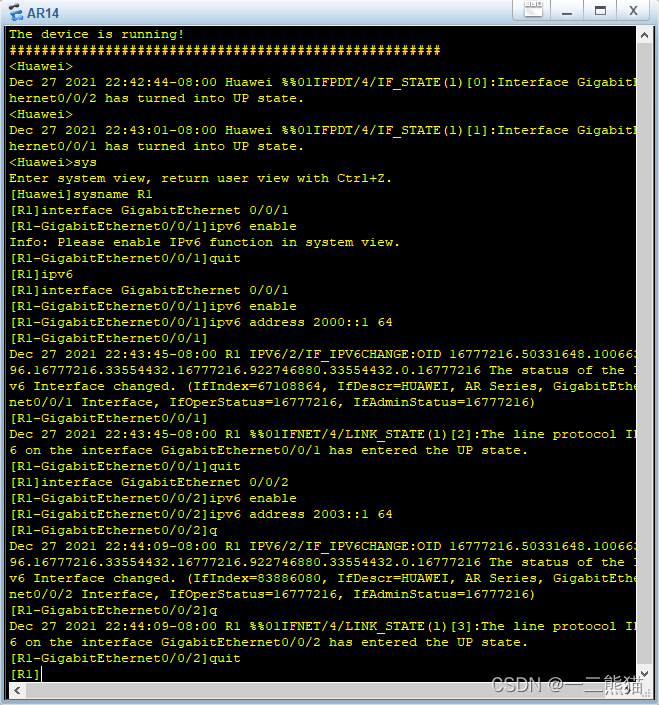

      在R1上开启IPV6功能，配置IPV6地址。在这里插入图片描述

      如上图，刚开始未运行IPV6会报错。

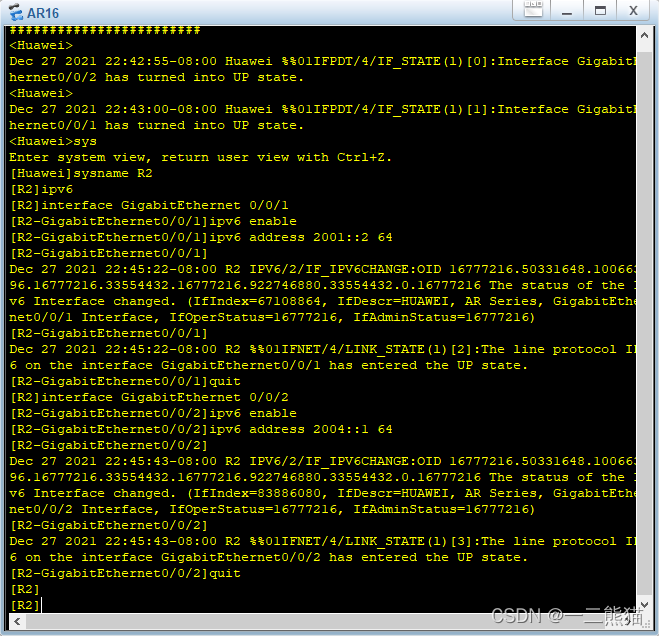

      同理在R2上开启IPV6功能，配置IPV6地址。
      在这里插入图片描述

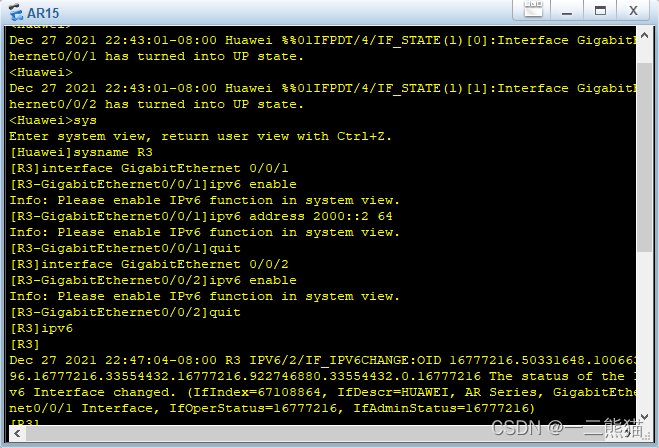

      同理在R3上配置IPV6功能，配置IPV6地址。

      在这里插入图片描述

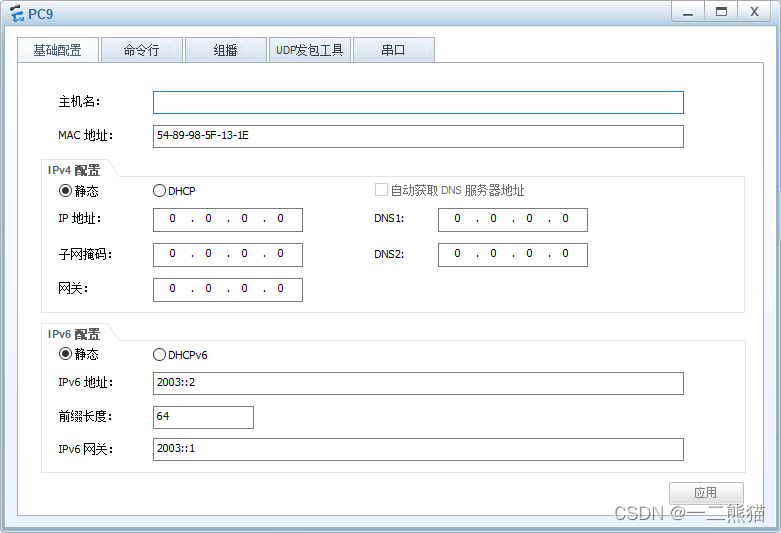

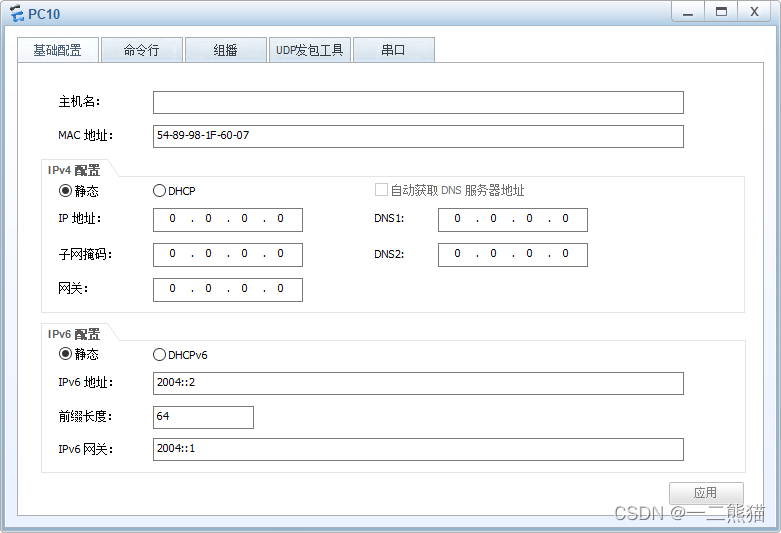

      配置PC1与PC2上的IP地址：
      IP地址都根据实验拓扑图进行配置。

      在这里插入图片描述

      在这里插入图片描述

      配置完成后可以测试PC1与R1，PC2和R2之间的链路是否成功连通。

      PC1与R1之间：
      在这里插入图片描述

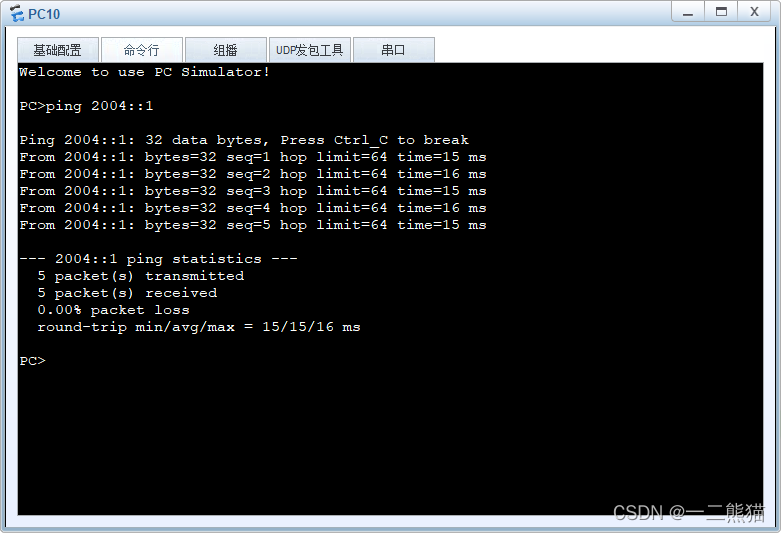

      PC2与R2之间：
      在这里插入图片描述

      可以看到都是已经可以ping通了的，说明在主机到路由器之间以及连通。
      在连通之后就可以配置OSPFV3协议了。

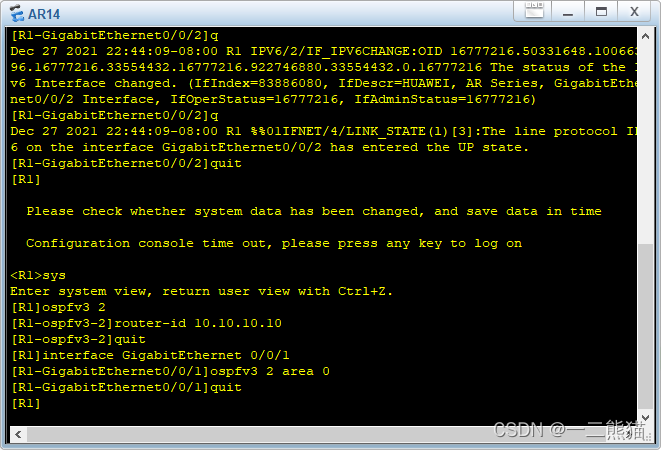

      在R1上配置OSPFV3协议：
      在这里插入图片描述

      在R2上配置OSPFV3 。
      在这里插入图片描述

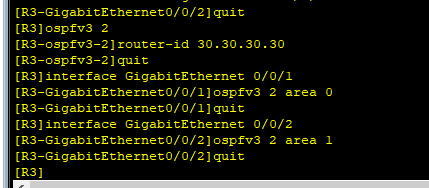

      同理在R3上配置OSPFV3。
      在这里插入图片描述

      配置之后我们可以在R3上查看邻居建立的情况。
      在这里插入图片描述

      之后在R1上引入直连路由。
      在这里插入图片描述

      同理在R2上引入直连路由。
      在这里插入图片描述

      完成后就可以检查配置的结果了。

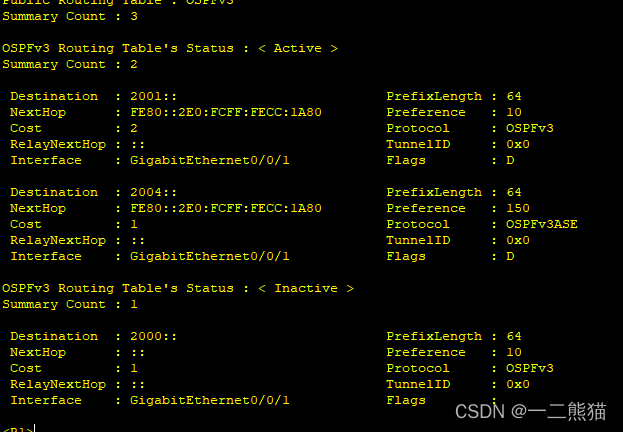

      在R1上查看IPV6 的OSPFV3路由表，可以看到R1已经顺利学习到了到达R2的全部路由条目。
      在这里插入图片描述

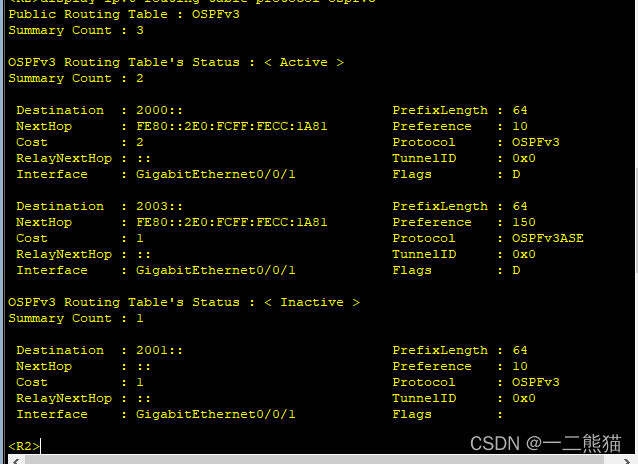

      在R2上也可以看到：
      在这里插入图片描述

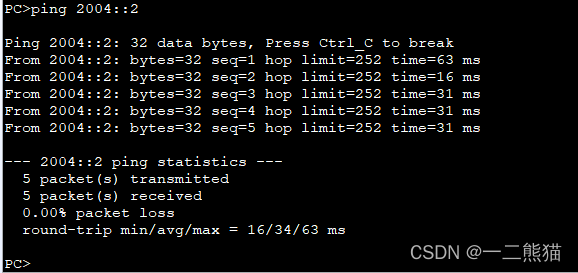

      最后我们在PC1上访问PC2，结果如下:
      在这里插入图片描述
      可以看到我们已经成功的用PC1 ping成功PC2。说明我们的实验已经成功了。

      五 遇到问题以及解决

      在实验一完成后对于硬件已经很熟悉了，再次使用起来没有出现多少错误。在配置方面第一步配置IPV6以及配置路由器都和第一个实验相似，基本上没有出错，第二步配置时划分区域以及建立对应的岛屿得仔细，特别是对中间一个路由器的配置，其需要配置两次，使用ospfv3 2 area 0来配置接口0/01,使用ospfv3 2 area 1 来配置接口0/0/2。且不要忘记在R1、R2上引入直连路由，同时记得最后检查路由器R1、R2是否学到了对方的全部路由条目，确认无误后就说明成功了。

      六 实验感想

      相较于OSPFV2,OSPFV3提供了更多功能，使用范围也有了增加，本次实验是对之前实验的一次复习，我们不光学习到了OSPFV3的相关知识，也学会了使用ENSP的使用方法，之后的学习，我们可以使用这个软件在自己电脑上进行模拟，也是学习到了一个新的学习工具吧，配置OSPFV3以及IPV6到IPV4的隧道，是对这学期实验课知识的一次加强。按照OSPFV2的相关配置，再查找相关资料，就可以配置出OSPFV3，以后可以试试在真实场合进行配置。

      仅做学习记录，不足之处望指出！
