无线网络规整-GX电信光猫破解桥接+IPTV单线复用+Mesh搭建

背景需求

去年爸妈新家装修，当时没有好好规划屋里网络设计，只用了一个主 路由器 ，不过房间覆盖很差，在我的卧室加装路由器后，发现wifi切换体验差，信号不好等问题，加上还有NAS，智能家电设备，最好能够统一在同一网段下管理，利用一天时间搜罗教程，整理以下成果。

材料清单

• GX电信 天翼网关3.0 型号：ZN501 及配套 电视盒子


• 华硕AX86U路由器

• 全千兆TP 交换机

规划设计

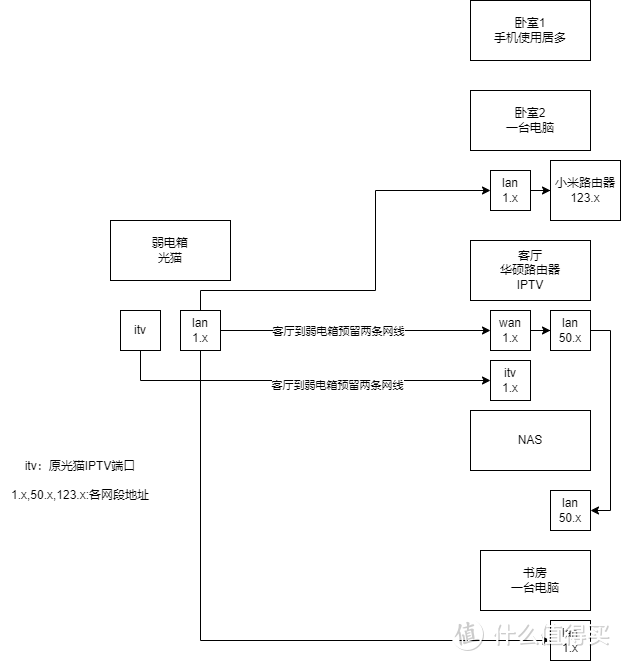

网络布线情况：

由原来的拓扑可见，

1. 网络有交叉覆盖，由于空间不大，信号不好时必须手动切换wifi，后续打算新增一台华硕路由器解决。

2. 网段过多，NAS文件分享需要来回切换，还有一些智能家电需要与手机在同一wifi下，跟手机的联动也不好。

3. iptv可以单线复用解决，把多出来的线做有线回程，组mesh。


计划改造结果：

光猫破解

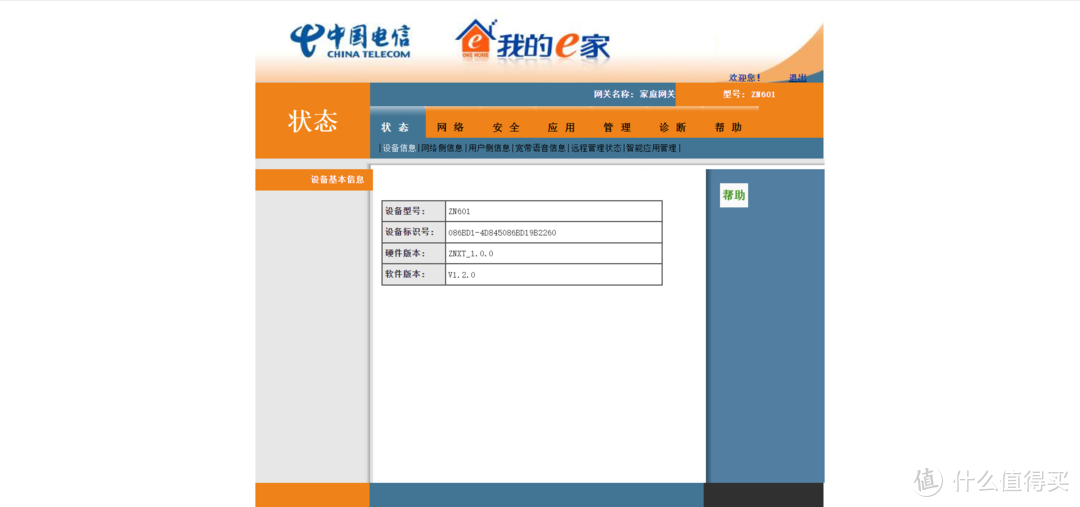

早在去年的时候已经找过淘宝帮忙破解，但碍于当时条件有限，没有完成。最近也有热心网友提供了这一型号的配置文件位置，结合之前的抓包教程，可以提取出超级用户密码。光猫型号：ZN601 天翼网关3.0

需要的材料：

• Fiddler 5.0.2

• U盘一枚

• 电脑

第一步：将U盘格式化为FAT32格式，盘内新建一个 文件夹 ，无所谓名称。插入光猫USB口。

第二步：登入192.168.1.1，使用普通用户登录（useradmin）光猫，等待电脑。

第三步：电脑完成fiddler配置，我的电脑下下来就可以使用，关于使用问题请百度。

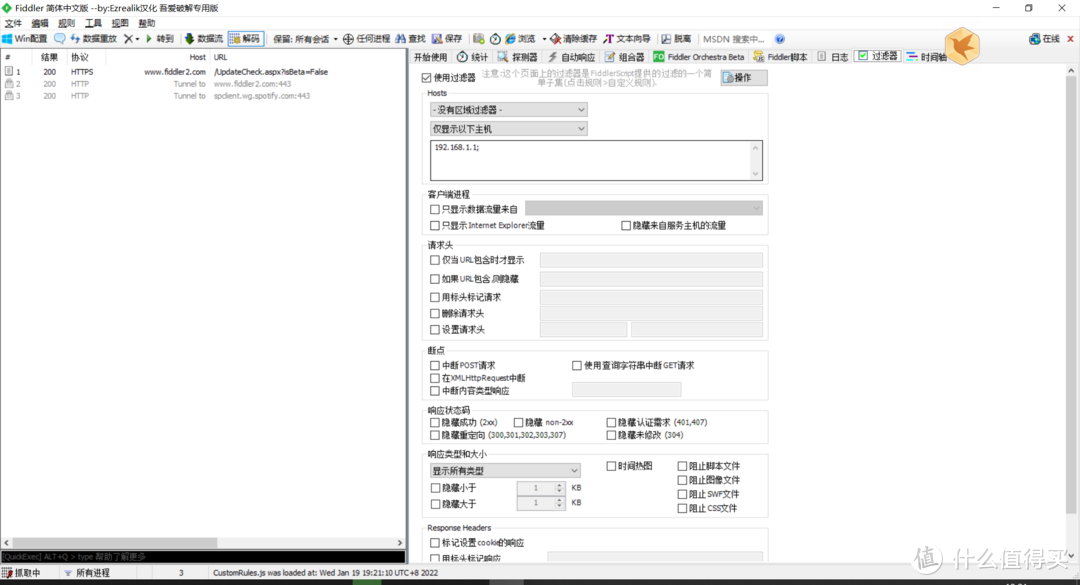

建议先讲右侧的过滤器按图内设置，仅显示以下主机，只保存光猫的抓包就OK。

当我们完成上述操作时，可以看到，在Fiddler中这一次操作会包含path这个值，原理就是通过抓包修改这个值，来提取到我们需要的配置文件。

我们可以使用自动断点功能，在每次主机交互的时候，默认不返回请求，我们利用之前请求，在点击网页的时候会返回一个可以修改的包，再通过修改该包所定位的文件路径，指向到我们需要的文件。

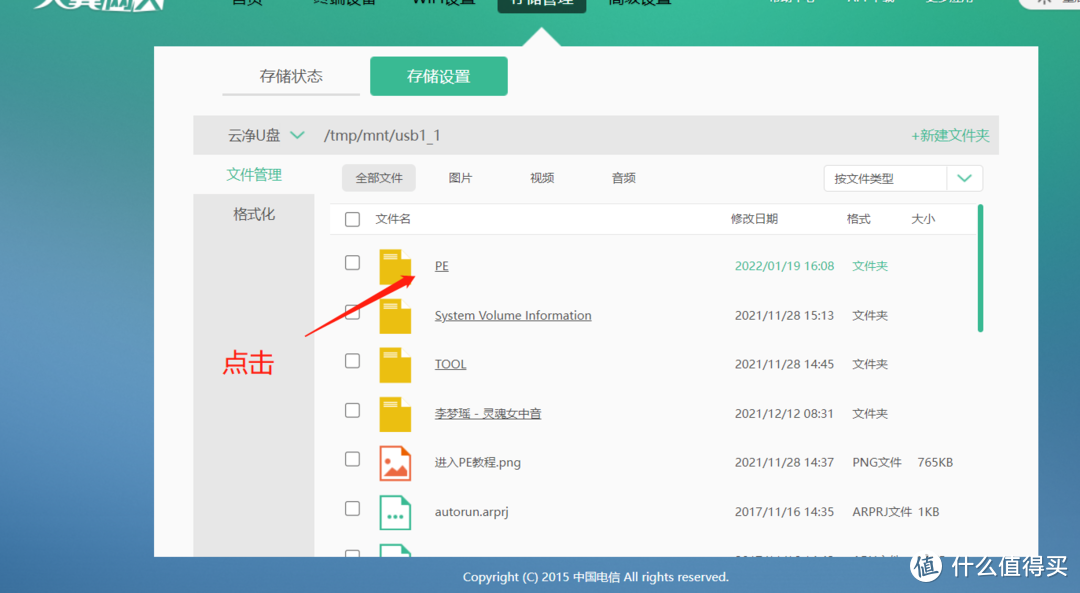

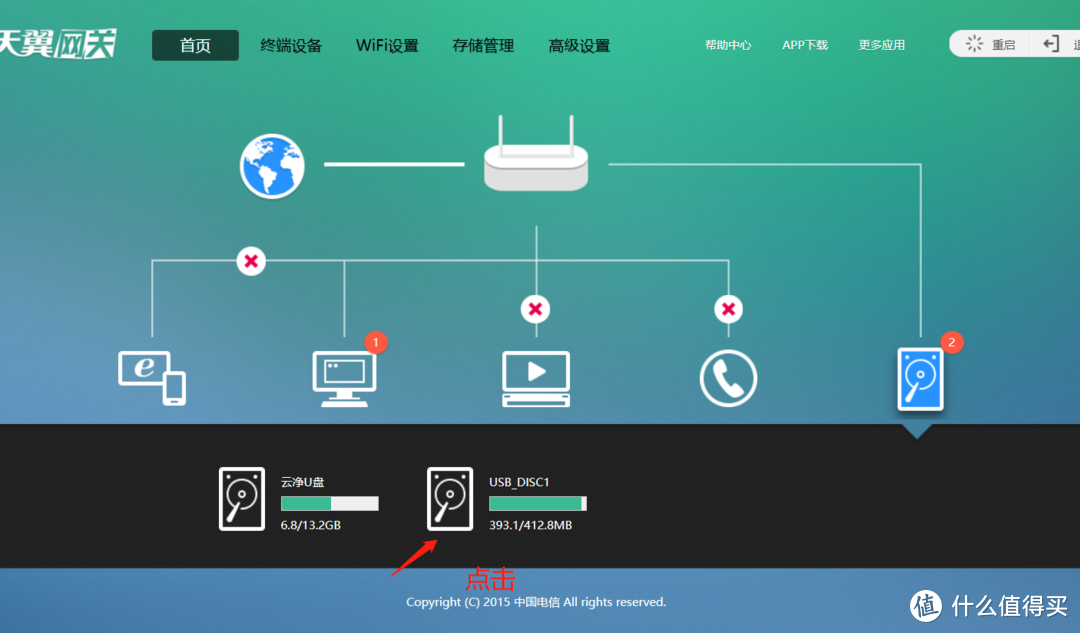

推荐使用软件内浏览器，打开光猫网页进入选择文件夹页面。

点击规则-自动断点-之前请求，点击文件夹。

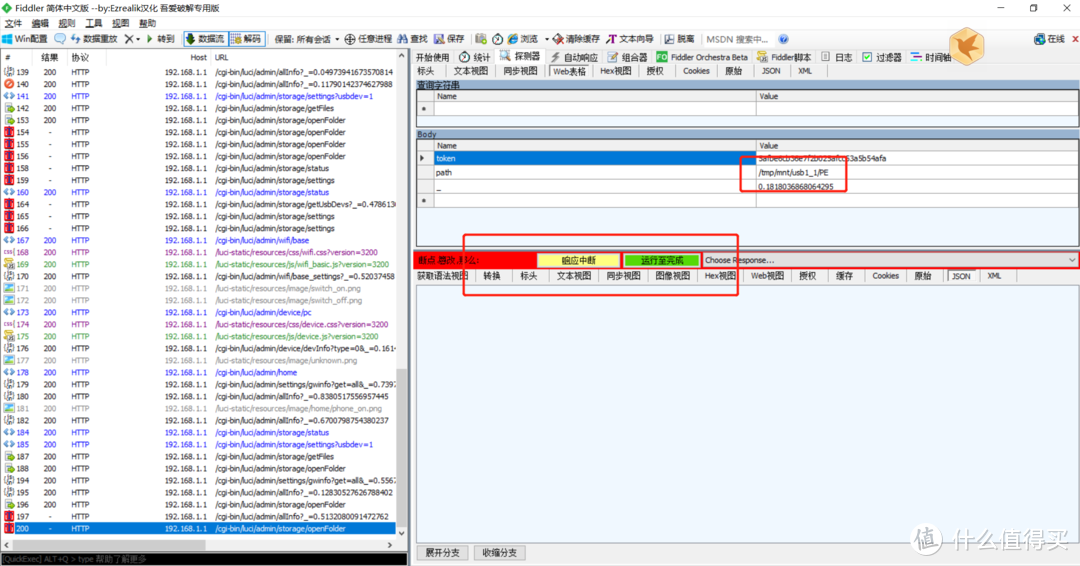

点击后，在fiddler上会看见该会话详情，我们需要先修改path的值，再点击运行至完成，网页才会接受请求，导航至对应路径

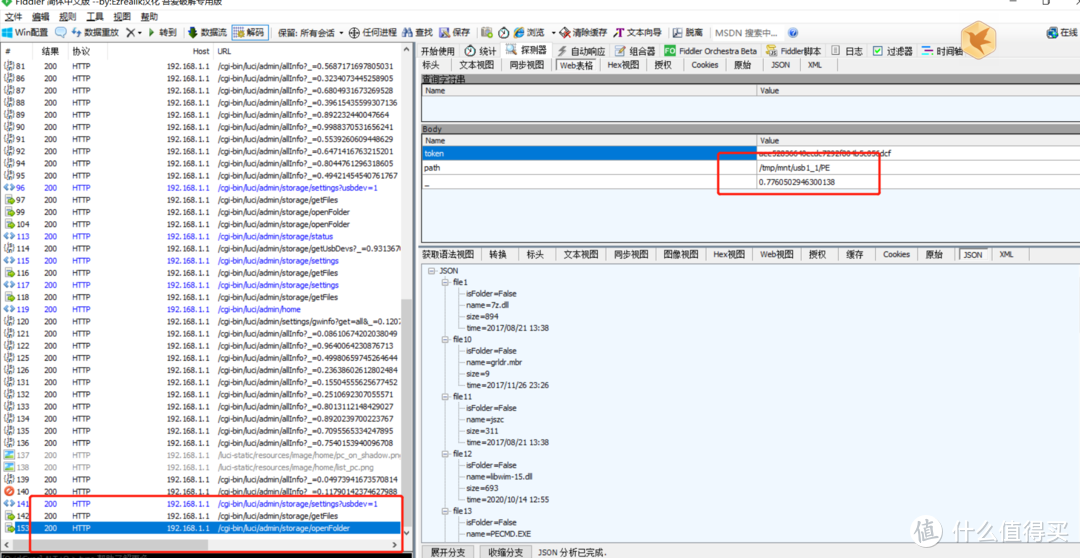

改好后点击运行至完成，光猫会进入tmp文件夹，点击勾选框，复制该文件ctromfile.cfg到U盘。

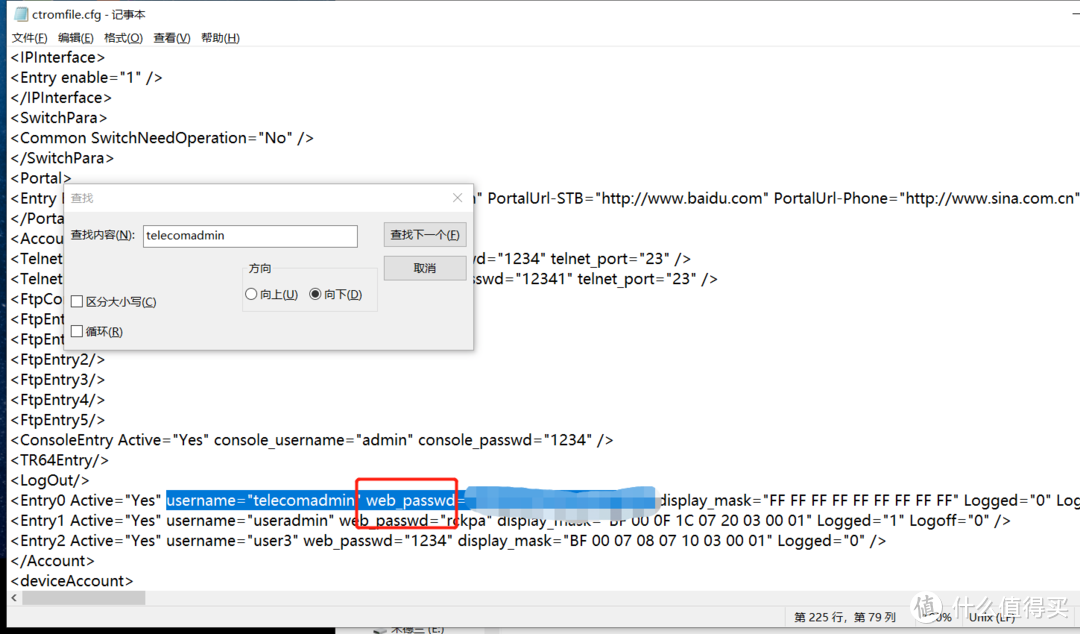

该文件用 记事本 即可查看，搜索telecomadmin即可找到。

得到超级账户后，正常进入光猫登录界面，使用该用户即可自动进入后台

到此，光猫破解完成。

光猫改桥接

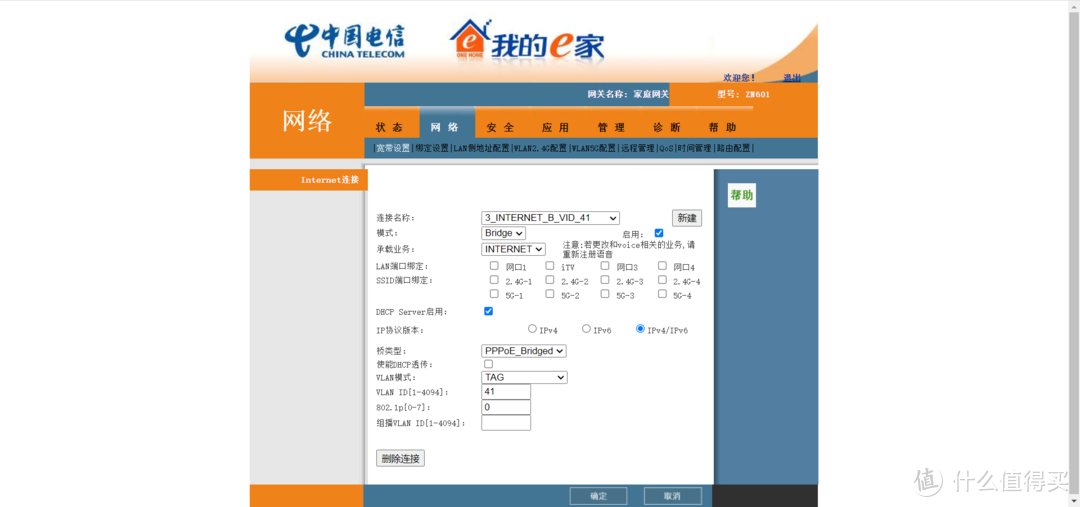

这一步教程挺多，提供最后截图吧，到这一步再到路由器修改wan口信息即可拨号。宽带账户密码，都可通过10000号获得，我是直接提供身份证，客服直接给了个随机的密码，账户也会一并给出。

IPTV单线复用

前面提到原来已经预留了两根网线，但想完成统一网段改造，还需有一根回程网线，此时不得不把iptv网线腾出来。光猫端设置如下：

第一步：取消itv端口绑定，即不指定iptv的物理端口映射，取消勾选LAN端口绑定所有选项

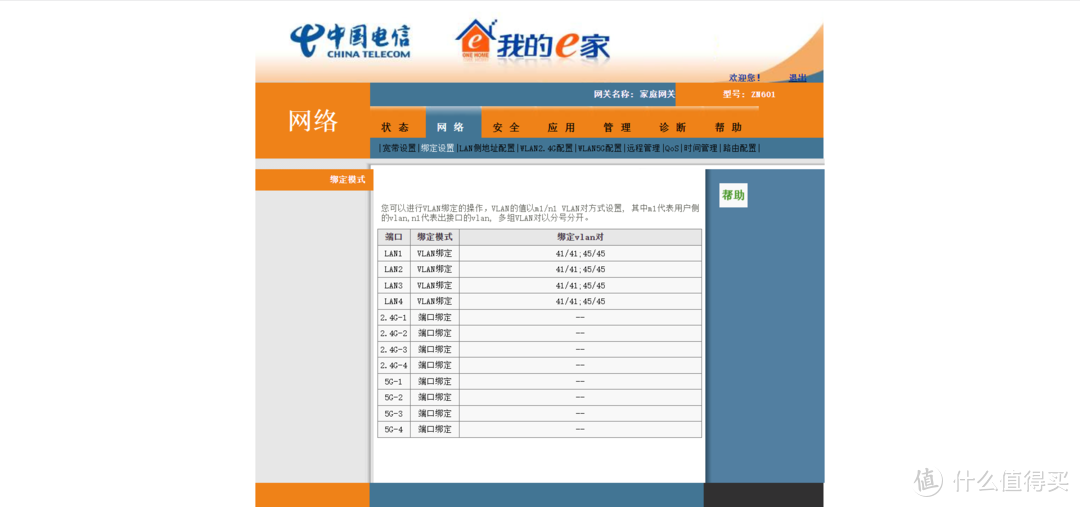

第二步：绑定VLAN到指定端口，讲互联网业务，iptv业务合在一起，这里嫌麻烦直接默认绑定所有端口。

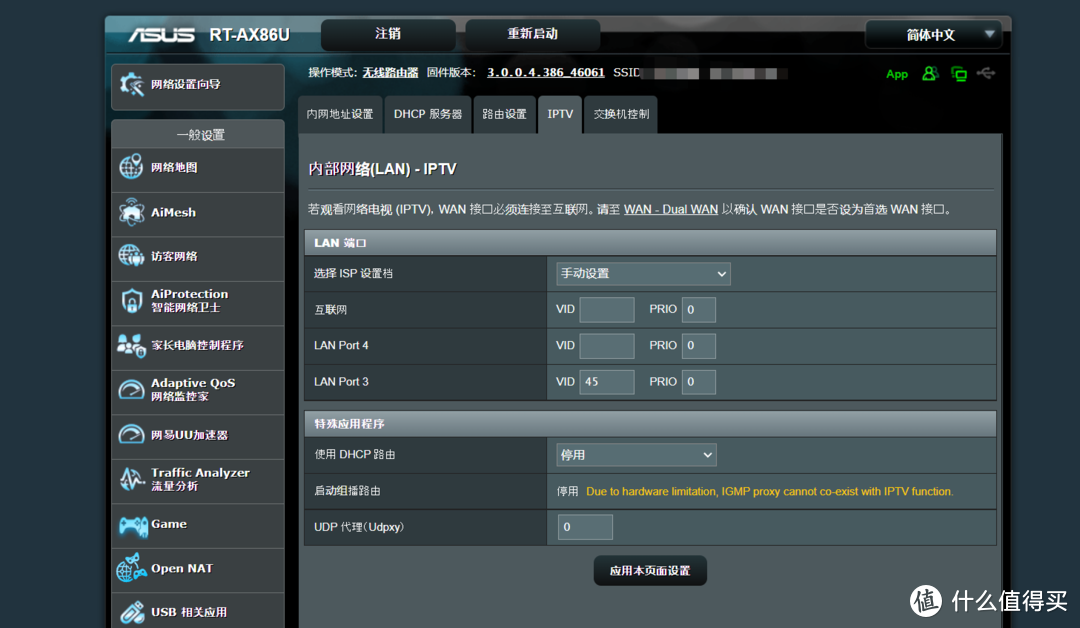

第三步：到华硕路由器完成设置，绑定LAN3口为iptv口，到此，iptv目前正常使用，供参考。

第四步：回程网线接回弱电箱交换机，再接上其他网线，网段统一完成。

MESH搭建

等路由器到家再更新..

本教程可能讲的不算特别详细，需要一些基础的理解，仅提供该型号的思路，谢谢大家！

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
