HCIP第十三天笔记
最后更新：2022-01-22 13:57:41 手机定位技术交流文章

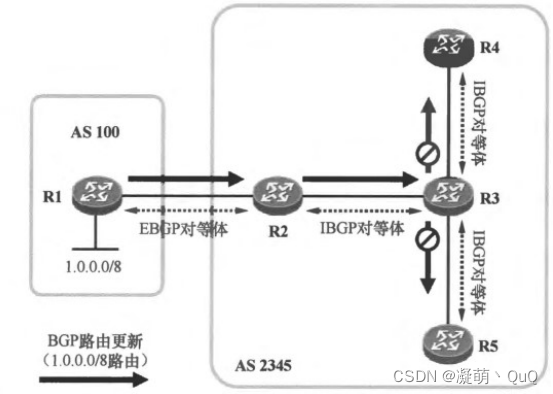

IBGP水平分割——即当路由器从一个IBGP对等体处学习到一条路由信息，他将不再把这条路由通告给其他的IBGP对等体。
路由反射器 — Router Reflector RR
我们可以将一台IBGP设备配置成为路由反射器（RR），被配置为路由反射器的设备在一定条件下将反射学习到的路由信息。
在我们指定一台设备成为路由反射器RR的同时，必须指定一个或者多个邻居成为他的客户，RR和客户之间构成的系统我们称为反射簇，每一个簇设定一个簇ID 这个反射簇中RR的RID。其他没定义为客户的邻居被
称为非客户。
反射规则：
1，如果路由反射器从自己客户处学来一条IBGP路由，则他将反射给自己所有的客户和非客户。
2，如果路由反射器从自己非客户处学来一条IBGP路由，则他将反射给自己所有的客户，但是不反射给非客户。 非非不传
3，当路由器在进行路由反射时，只反射自己BGP路由中最优的路由。 和BGP路由的传递规则相同。

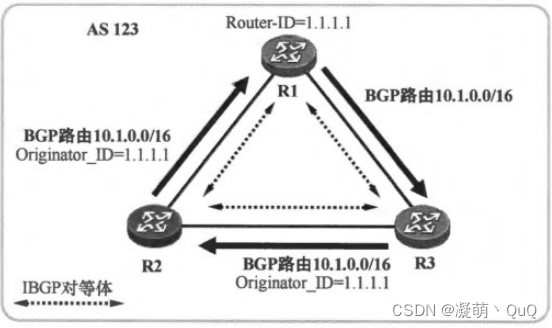

起源者ID — 放射这条路由信息始发者的RID 当这条路由经
过RR反射之后，反射出来的路由信息中将增加这个属性。如果RR收到一条路由信息中已经存在起源者ID属性，则不去修改这个属性。当一台设备收到一条路由信息后，发现里面的起源者ID是自己本地的RID，则将不去接受这条路由信息，避免路由回传。

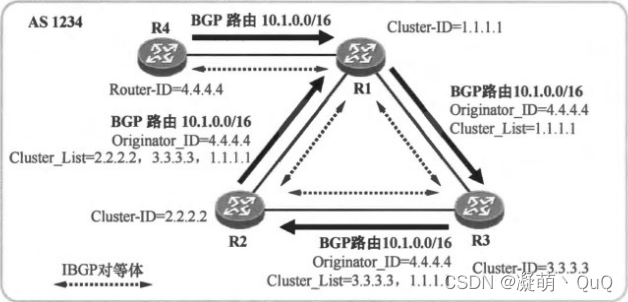

如果，一个AS内部存在多次反射的话，那么，一定存在多个反射簇， 则每个RR在放射路由信息的时候，会在路由信息中的簇列表属性中加入本地的簇ID。
RR的配置
[r3-bgp]peer 2.2.2.2 reflect-client 指定R2作为反射器客
户，同时R3自己成为RR。
联邦
联邦EBGP关系之间仅继承EBGP之间路由传递的规则，但是不能像
EBGP对等体一样修改路由属性，还需要遵守AS-BY-AS规则，是一种特殊的存在。
联邦EBGP之间防环可以直接采用EBGP水平分割的机制来进行防环，直接在AS_PATH属性中增加成员AS号来进行防环，只不过，联邦的AS号会使用括号括起来，来进行区分。 这个属性主要是用来进行AS内部防环
使用，所以，也不会传递给EBGP对等体。
[r2]bgp 64512 联邦成员启动BGP进程时需要使用小号（联邦成员
的AS号）启动
[r2-bgp]router-id 2.2.2.2
[r2-bgp]confederation id 2 联邦成员进程中一定要声明自己的
大号（真实所在的AS号）
[r2-bgp]peer 12.0.0.1 as-number 1
[r2-bgp]peer 3.3.3.3 as-number 64512 和联邦成员建立IBGP邻居
关系时使用小号
[r2-bgp]peer 3.3.3.3 connect-interface LoopBack 0
[r3]bgp 64512
[r3-bgp]router-id 3.3.3.3
[r3-bgp]confederation id 2
[r3-bgp]peer 2.2.2.2 as-number 64512
[r3-bgp]peer 2.2.2.2 connect-interface LoopBack 0
[r3-bgp]confederation peer-as 64513 需要建立联邦的EBGP对等
体关系时，需要先声明对方的小号
[r3-bgp]peer 4.4.4.4 as-number 64513
[r3-bgp]peer 4.4.4.4 connect-interface LoopBack 0
[r3-bgp]peer 4.4.4.4 ebgp-max-hop 2 因为联邦EBGP之间是按照
EBGP对等体的传输规则来完成的，所以，默认的TTL值1，并且存在直连检测，所以，需要通过修改TTL值的方式，让其关闭直连检测。
联邦解决IBGP水平分割的缺陷是一个联邦内部只能存在一对IBGP对等体关系，因为IBGP之间路由只能传递一次，所以，实际工程中，往往可以将联邦和路由反射器结合来使用。

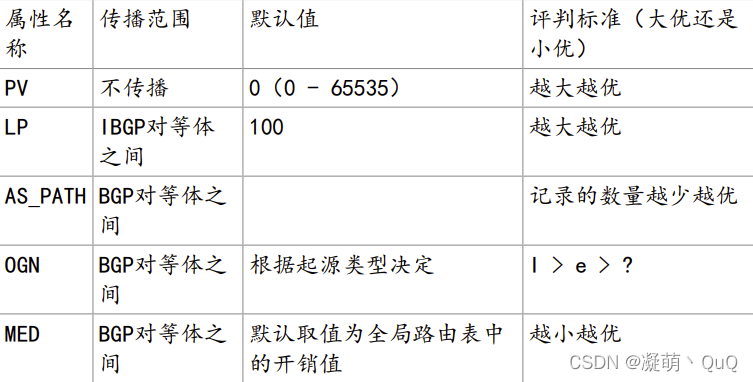

BGP的选路原则
BGP选路的前提条件 — 丢弃所有不可用的路由信息
1，优选Preferred-value属性值最大的路由
这个属性是华为设备的私有属性，可以理解为权重。
PV属性是本设备上选路优先级最高的属性，这个属性越大越优。 — 这个属性是不会进行传递的，只能在本设备上进行修改，也只能在本设备上生效，传递出去的路由条目中将不携带这个属性，所以，对方收到路由后，这个属性依然会依据默认值进行加表。
所以，这个属性是本设备上干涉选路最方便的属性。第一种修改方法：
[r4-bgp]peer 3.3.3.3 preferred-value 100 — 通过这个命令可以修改对应邻居发送的路由信息的PV值
负载分担 — 即不同的流量走不同的线路，分担一条单一线路的压力。
第二种方法：通过流量抓取进行属性修改1，前缀列表抓取流量
[r4]ip ip-prefix pv permit 10.0.0.0 24 2，路由策略修改属性
[r4]route-policy pv permit node 10 Info: New Sequence of this List.
[r4-route-policy]if-match ip-prefix pv
[r4-route-policy]apply preferred-value 100 [r4-route-policy]q
[r4]route-policy pv permit node 20 添加空表，放通剩
余流量
Info: New Sequence of this List. [r4-route-policy]q
3，在BGP上调用路由策略
[r4-bgp]peer 3.3.3.3 route-policy pv import 注意，
调用的时候需要选择方向；入方向影响自身，出方向影响他人。
5，优选起源码属性最优的
OGN — 起源码 — 1，通过Network发布的路由 ---- I I代
表该路由起源于IGP协议（包括静态路由和直连路由）。
— 2，通过EGP协议发布的路由 ---- e 指的
是BGP协议之前的外部网关协议 – EGP协议，因为目前该协议基本上不用了，所以，e标记很少见。
— 3，通过除了以上两种方式发布的路由 ---- ？ 重发布路由的起源码标记就是？
这三种起源码的优先级关系为：I > e > ?
[r1]route-policy ogn permit node 10 Info: New Sequence of this List.
[r1-route-policy]if-match ip-prefix ogn [r1-route-policy]apply origin ?
egp Remote EGP
igp Local IGP incomplete Unknown heritage
[r1-route-policy]apply origin incomplete
6，优选MED值最小的路由
MED — 多出口鉴别属性 MED属性的初始值，是继承了IGP协议
或者是静态路由或直连路由在路由表中的开销值。 该属性可以影响其他AS的流量如何流入自己AS中
BGP协议在进行宣告时，可以宣告路由表中任意的路由条目，默认将这些路由的开销值继承到BGP路由的MED属性中。若本地宣告的BGP路由传递给EBGP邻居，将携带MED值，便于EBGP邻居所在的AS内部的设备进行选路。若本地通过IBGP邻居学到的BGP路由，也会传递给自己的EBGP邻居，但是将会将MED值归0传递。因为这些度量并不是本地产生的。
总结：存在EBGP邻居关系的所有设备都建议宣告内部AS的路由。
注意：我们在进行MED值比较时，多条相同的路由信息必须来自同一个AS才可以，即AS_PATH属性中最左边的AS号必须相同，否则没有可比性，将直接跳过这一条的比较。
[r2]route-policy med permit node 10
Info: New Sequence of this List.
[r2-route-policy]if-match ip-prefix med
[r2-route-policy]apply cost 100 [r2-route-policy]q
[r4]ping -r -a 4.4.4.4 1.1.1.1 — 记录命令，可以记录数据传递的路径信息
