网络模型

说到网络，我想你肯定经常提起七层负载均衡、四层负载均衡，或者三层设备、二层设备等等。那么，这里说的二层、三层、四层、七层又都是什么意思呢？

实际上，这些层都来自国际标准化组织制定的开放式系统互联通信参考模型（Open System Interconnection Reference Model），简称为OSI 网络模型。

为了解决网络互联中异构设备的兼容性问题，并解耦复杂的网络包处理流程，OSI 模型把网络互联的框架分为应用层、表示层、会话层、传输层、网络层、数据链路层以及物理层等七层，每个层负责不同的功能。其中

• 应用层，负责为应用程序提供统一的接口。

• 表示层，负责把数据转换成兼容接收系统的格式。

• 会话层，负责维护计算机之间的通信连接。

• 传输层，负责为数据加上传输表头，形成数据包。

• 网络层，负责数据的路由和转发。

• 数据链路层，负责 MAC 寻址、错误侦测和改错。

• 物理层，负责在物理网络中传输数据帧。

TCP/IP 网络模型

OSI 模型还是太复杂了，也没能提供一个可实现的方法。所以，在 Linux 中，我们实际上使用的是另一个更实用的四层模型TCP/IP网络模型。

TCP/IP 模型，把网络互联的框架分为应用层、传输层、网络层、网络接口层等四层，其中，

• 应用层，负责向用户提供一组应用程序，比如HTTP、FTP、DNS等。

• 传输层，负责端到端的通信，比如TCP、UDP等。

• 网络层，负责网络包的封装、寻址和路由，比如IP、ICMP 等。

• 网络接口层，负责网络包在物理网络中的传输，比如MAC寻址、错误侦测以及通过网卡传输网络帧等。

常见的协议属于哪一层应该熟记于心，否则排查问题都不知道该从哪一层查起。

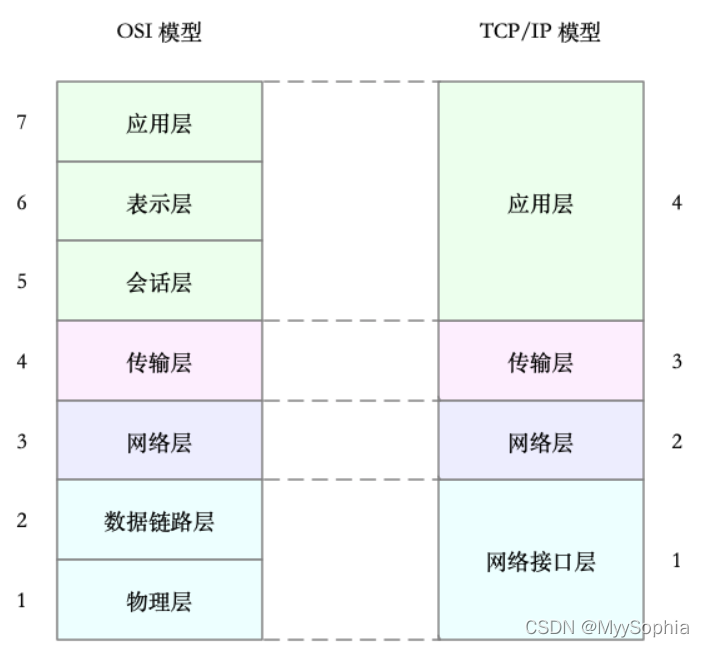

为了帮你更形象理解 TCP/IP 与 OSI 模型的关系

Linux 网络栈

有了 TCP/IP 模型后，在进行网络传输时，数据包就会按照协议栈，对上一层发来的数据进行逐层处理；然后封装上该层的协议头，再发送给下一层。

当然，网络包在每一层的处理逻辑，都取决于各层采用的网络协议。比如在应用层，一个提供 REST API 的应用，可以使用 HTTP 协议，把它需要传输的 JSON 数据封装到 HTTP 协议中，然后向下传递给 TCP 层。

而封装做的事情就很简单了，只是在原来的负载前后，增加固定格式的元数据，原始的负载数据并不会被修改。

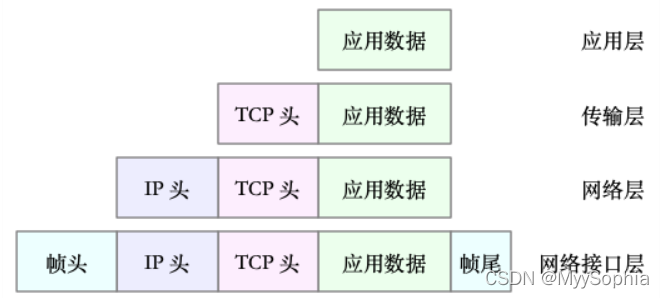

应用程序数据在每个层的封装格式

TCP 协议通信的网络包为例

其中：

• 传输层在应用程序数据前面增加了 TCP 头；

• 网络层在 TCP 数据包前增加了 IP 头；

• 而网络接口层，又在 IP 数据包前后分别增加了帧头和帧尾。

这些新增的头部和尾部，都按照特定的协议格式填充。

最大传输单元（MTU）

新增的头部和尾部，增加了网络包的大小，但我们都知道，物理链路中并不能传输任意大小的数据包。网络接口配置的最大传输单元（MTU），就规定了最大的 IP 包大小。在我们最常用的以太网中，MTU 默认值是 1500（这也是 Linux 的默认值）。

一旦网络包超过 MTU 的大小，就会在网络层分片，以保证分片后的 IP 包不大于 MTU 值。显然，MTU 越大，需要的分包也就越少，自然，网络吞吐能力就越好。

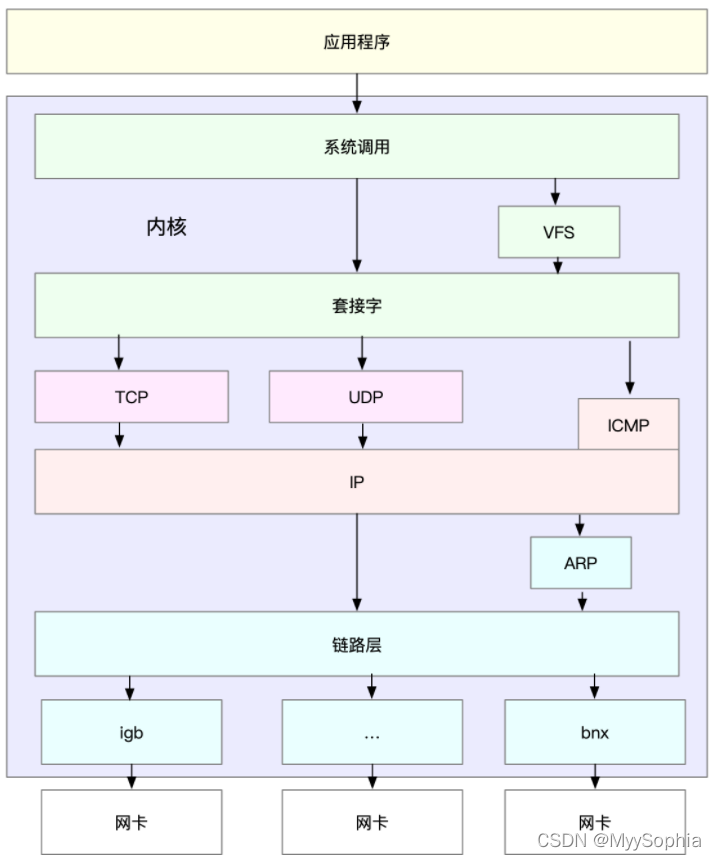

通用 IP 网络栈

我们从上到下来看这个网络栈，你可以发现，

• 最上层的应用程序，需要通过系统调用，来跟套接字接口进行交互；

• 套接字的下面，就是我们前面提到的传输层、网络层和网络接口层；

• 最底层，则是网卡驱动程序以及物理网卡设备。

网卡的工作流程

网卡是发送和接收网络包的基本设备。

在系统启动过程中,网卡通过内核中的网卡驱动程序注册到系统中。

在网络收发过程中，内核通过中断跟网卡进行交互。

再结合前面提到的 Linux 网络栈，可以看出，网络包的处理非常复杂。所以，网卡硬中断只处理最核心的网卡数据读取或发送，而协议栈中的大部分逻辑，都会放到软中断中处理。

Linux 网络收发流程

网络包的接收流程

当一个网络帧到达网卡后，网卡会通过 DMA 方式，把这个网络包放到收包队列中；然后通过 硬中断 ，告诉中断处理程序已经收到了网络包。

接着，网卡中断处理程序会为网络帧分配内核数据结构（sk_buff）<注意不是socket buffer>，并将其拷贝到sk_buff 缓冲区中；然后再通过 软中断 ，通知内核收到了新的网络帧。

接下来，内核协议栈从缓冲区中取出网络帧，并通过网络协议栈，从下到上逐层处理这个网络帧。比如，

• 在链路层检查报文的合法性，找出上层协议的类型（比如 IPv4 还是 IPv6），再去掉帧头、帧尾，然后交给网络层。

• 网络层取出 IP 头，判断网络包下一步的走向，比如是交给上层处理还是转发。当网络层确认这个包是要发送到本机后，就会取出上层协议的类型（比如 TCP 还是 UDP），去掉 IP 头，再交给传输层处理。

• 传输层取出 TCP 头或者 UDP 头后，根据 <协议、源 IP、源端口、目的 IP、目的端口 > 五元组 作为标识，找出对应的 Socket，并把数据拷贝到 Socket 的接收缓存中。

最后，应用程序就可以使用 Socket 接口，读取到新接收到的数据了。

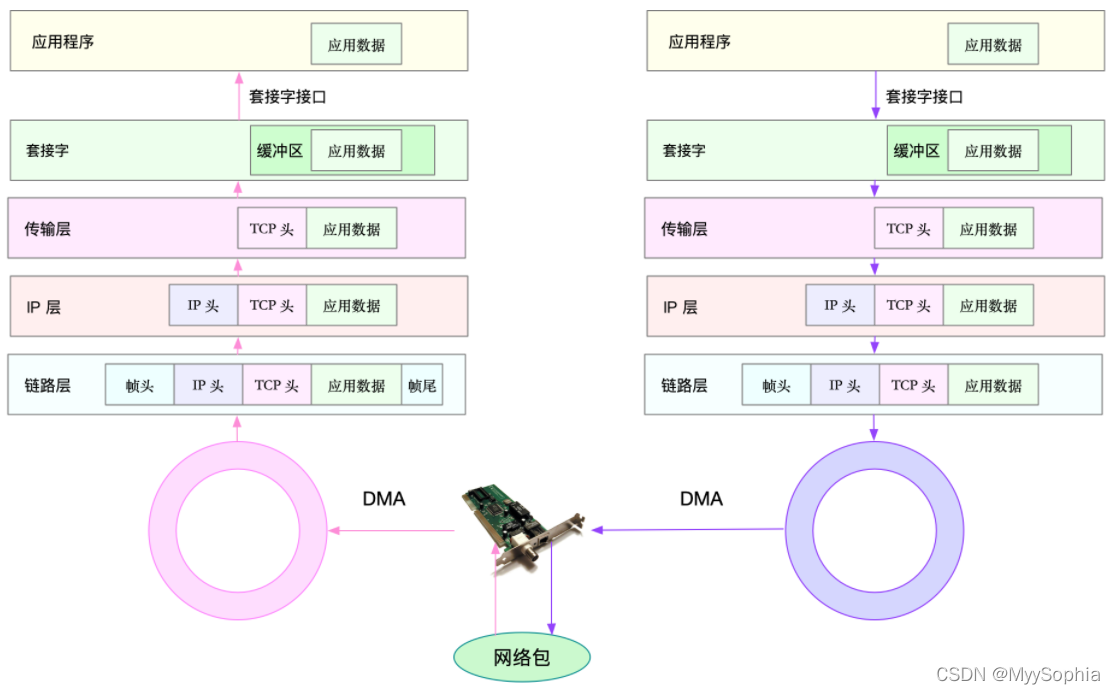

为了更清晰表示这个流程，我画了一张图，这张图的左半部分表示接收流程，而图中的粉色箭头则表示网络包的处理路径。

网络包的发送流程

网络包的发送方向，正好跟接收方向相反。

首先，应用程序调用 Socket API（比如sendmsg）发送网络包。

由于这是一个系统调用，所以会陷入到内核态的套接字层中。套接字层会把数据包放到 Socket 发送缓冲区中。

接下来，网络协议栈从 Socket 发送缓冲区中，取出数据包；再按照 TCP/IP 栈，从上到下逐层处理。比如，传输层和网络层，分别为其增加 TCP 头和 IP 头，执行路由查找确认下一跳的 IP，并按照 MTU 大小进行分片。

分片后的网络包，再送到网络接口层，进行物理地址寻址，以找到下一跳的 MAC 地址。然后添加帧头和帧尾，放到发包队列中。这一切完成后，会有软中断通知驱动程序：发包队列中有新的网络帧需要发送。

最后，驱动程序通过 DMA ，从发包队列中读出网络帧，并通过物理网卡把它发送出去。

小结

在今天的文章中，我带你一起梳理了 Linux 网络的工作原理。

多台服务器通过网卡、交换机、路由器等网络设备连接到一起，构成了相互连接的网络。由于网络设备的异构性和网络协议的复杂性，国际标准化组织定义了一个七层的 OSI 网络模型，但是这个模型过于复杂，实际工作中的事实标准，是更为实用的 TCP/IP 模型。

TCP/IP 模型，把网络互联的框架，分为应用层、传输层、网络层、网络接口层等四层，这也是Linux 网络栈最核心的构成部分。

• 应用程序通过套接字接口发送数据包，先要在网络协议栈中从上到下进行逐层处理，最终再送到网卡发送出去。

• 而接收时，同样先经过网络栈从下到上的逐层处理，最终才会送到应用程序。
