BGP联邦反射器实验

      最后更新：2022-01-22 23:05:09 手机定位技术交流文章

      BGP联邦反射器实验

      • 1、实验要求
      • 2、实验步骤
        • 2.1、IP规划
        • 2.2、配置AS1和AS3中的基本路由
        • 2.3、配置AS2中的基本路由
        • 2.3在AS2先设置IGP
        • 2.4 建立BGP
        • 2.5使用BGP宣告环回
        • 2.6完成不宣告的环回互通

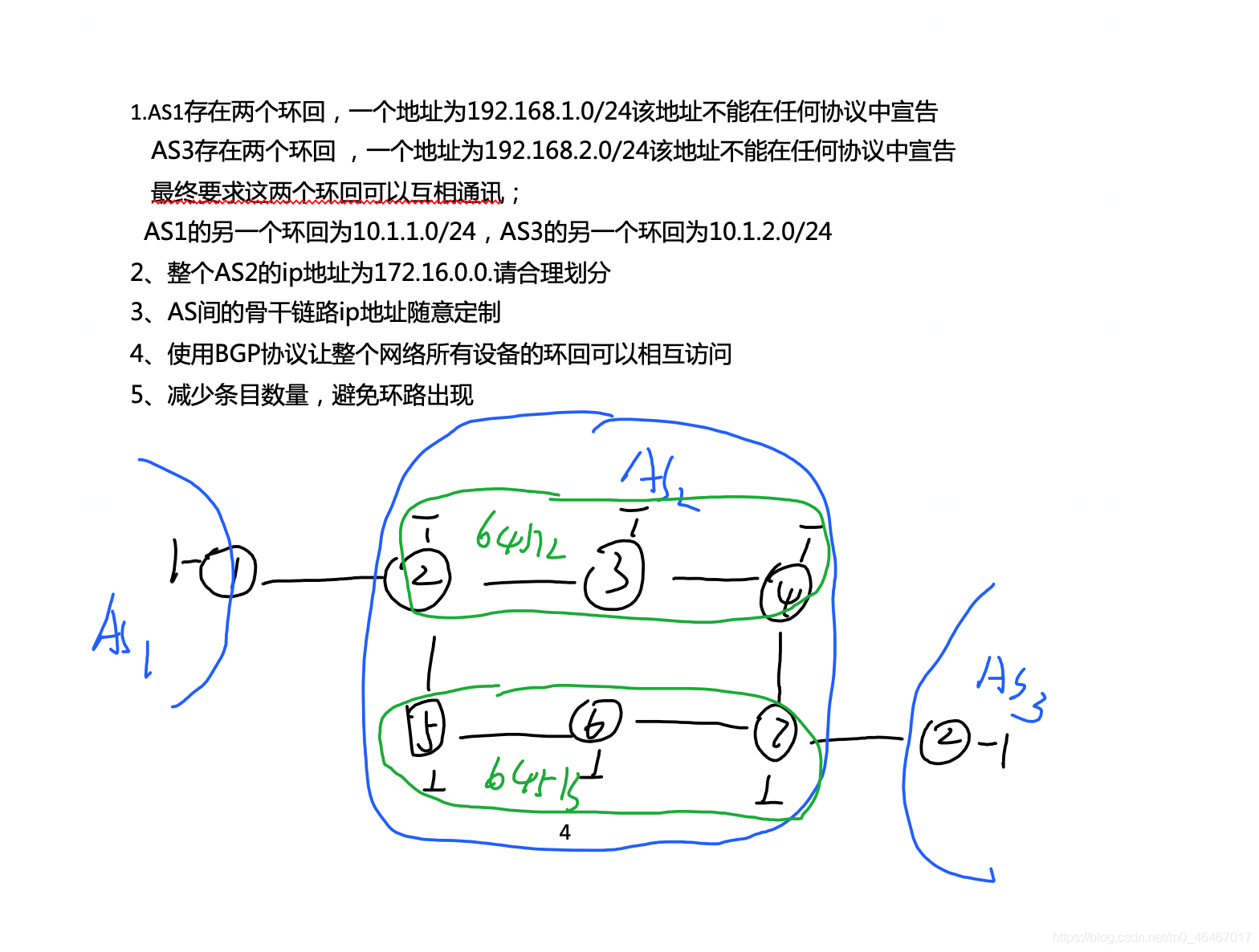

      1、实验要求

      在这里插入图片描述

      2、实验步骤

      2.1、IP规划

      划分思路：
      根据题目要求只为AS2中划分路由，AS2中总共有6根网线
      所以总网段需要2^3=8>=6,借3位
      划分时，我们可以先把划分好的网段继续划分来分给用户和骨干链路分配ip，这样划分可以防止地址浪费以及方便以后ip地址更改。

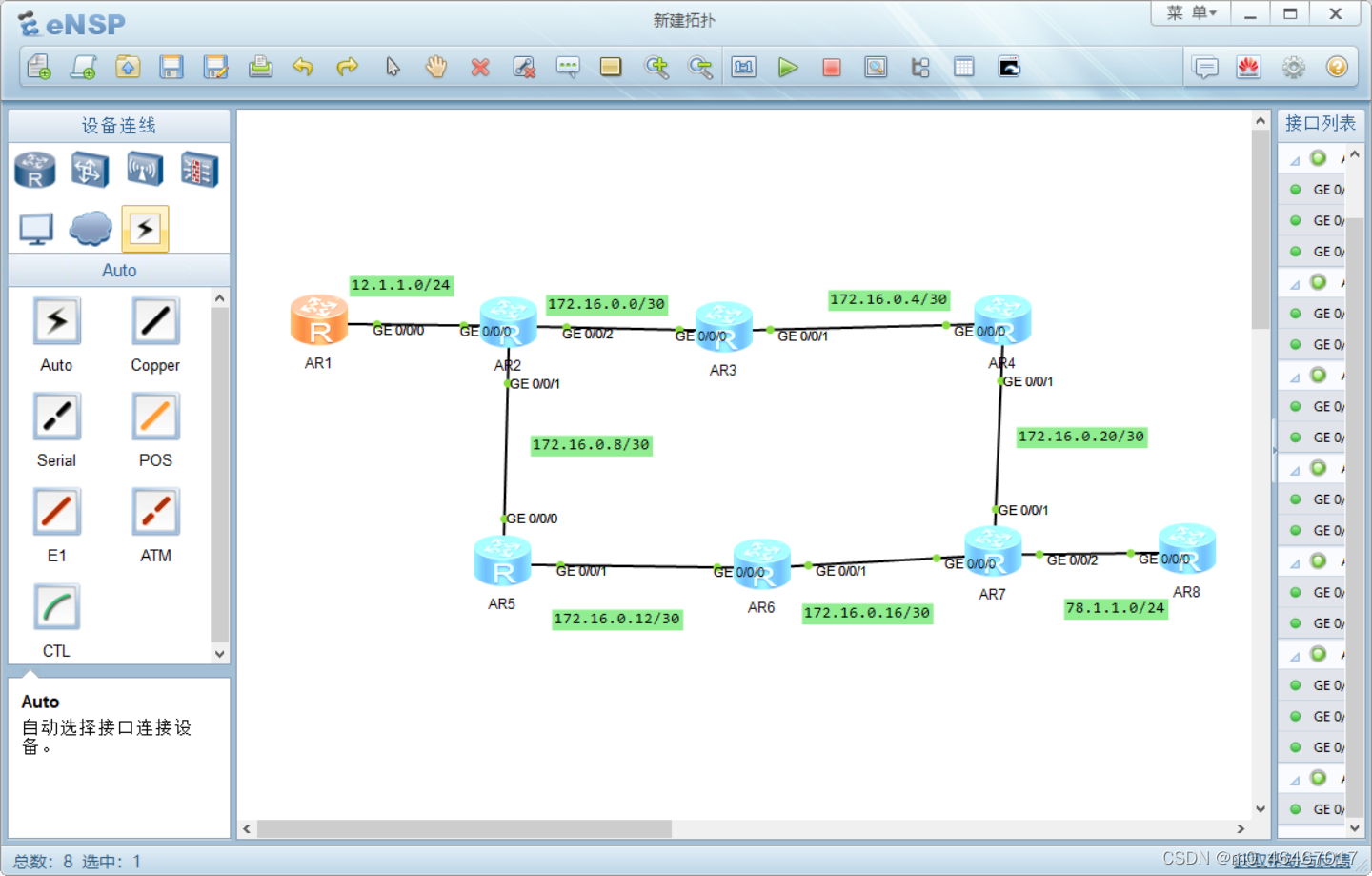

      划完后如图
      在这里插入图片描述

      2.2、配置AS1和AS3中的基本路由

      2.3、配置AS2中的基本路由

      配置命令以R2为例

      测试连通性
      在这里插入图片描述

      2.3在AS2先设置IGP

      这里我使用ospf配置
      由于都是172.16.0.0网段所以宣告的命令基本相同，我以r2为例

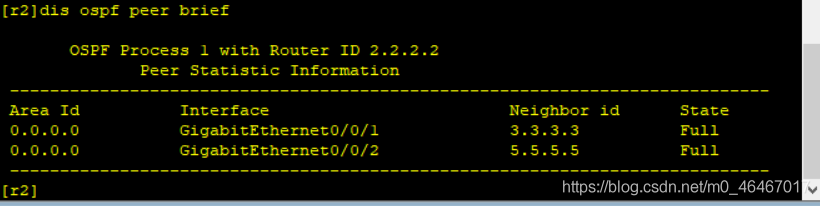

      通过display ospf peer brief查看邻居关系
      在这里插入图片描述

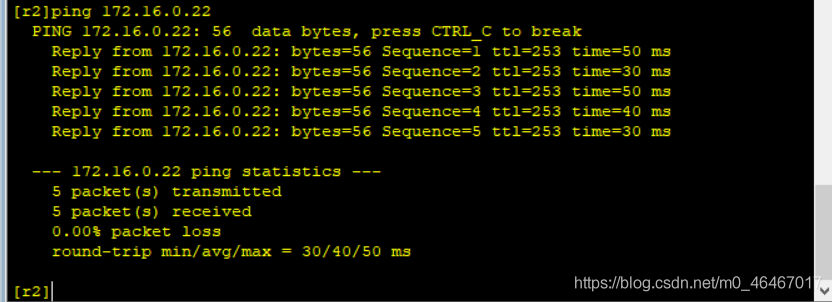

      测试连通性
      在这里插入图片描述

      2.4 建立BGP

      在r1上

      在r2上

      在r3上

      在r4上

      r5、r6、r7于r2、r3、r3类似
      在r8上

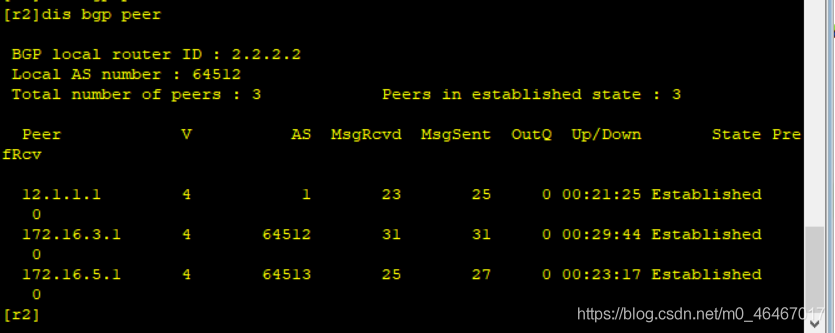

      建立完后可以通过display bgp peer来查看邻居关系
      显示Established就是成功建立邻居
      在这里插入图片描述

      2.5使用BGP宣告环回

      在r1上直接宣告网段

      我们通过display bgp routing-table可以查看选路
      发现3和5不优
      我们需要修改3和5的下一跳
      在r2上

      因为ibg水平分割的原因我们发现4和7是不能获得路由
      所以我们需要建立RR来获得路由
      在r3和r6上建立RR

      宣告r8的环回

      在r7上修改下一跳

      测试连通性
      在这里插入图片描述
      在宣告AS2中环回路由时，如果一条一条路由宣告的话会产生逻辑悖论
      所以我这里使用先汇总再宣告
      在r2上

      因为要宣告所以边界都要宣告规则，所以要在r7上也得设立空接口

      测试连通性
      在这里插入图片描述

      2.6完成不宣告的环回互通

      使用gre建立
      在r1上

      在r8上
