stm32-f103-c8t6的个人笔记（持续更新）

      最后更新：2022-02-05 04:12:01 手机定位技术交流文章

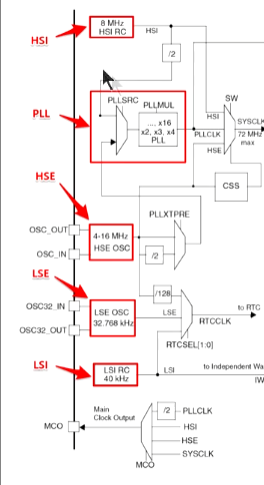

      时钟振荡器的基本分类与运算使用

      在这里插入图片描述
      在这里插入图片描述

      通信协议与主要应用端口

      接口类型 个数 备注
      I2C 2个 支持SMBus与PMBus
      USART 3个 ISO7816(一个智能卡协议),LIN,irDA(一个红外协议)与调制解调器
      SPI 2 18m/S
      CAN 1 主动
      USB2.0 1

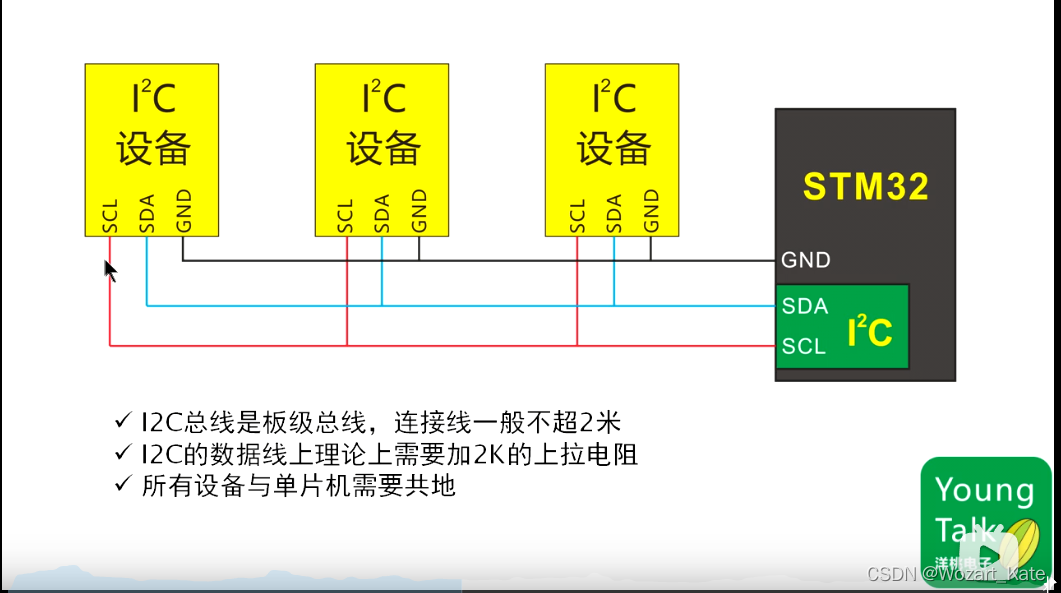

      I2C总线通信例

      在这里插入图片描述

      USART(通用同步异步收发器)

      USART本身只是一种协议方式
      根据不同电平方式（具体应用上表现为“因传输距离远近的不同，所导致的电平信号稳定性不同，而应用不同的协议”）
      而分为

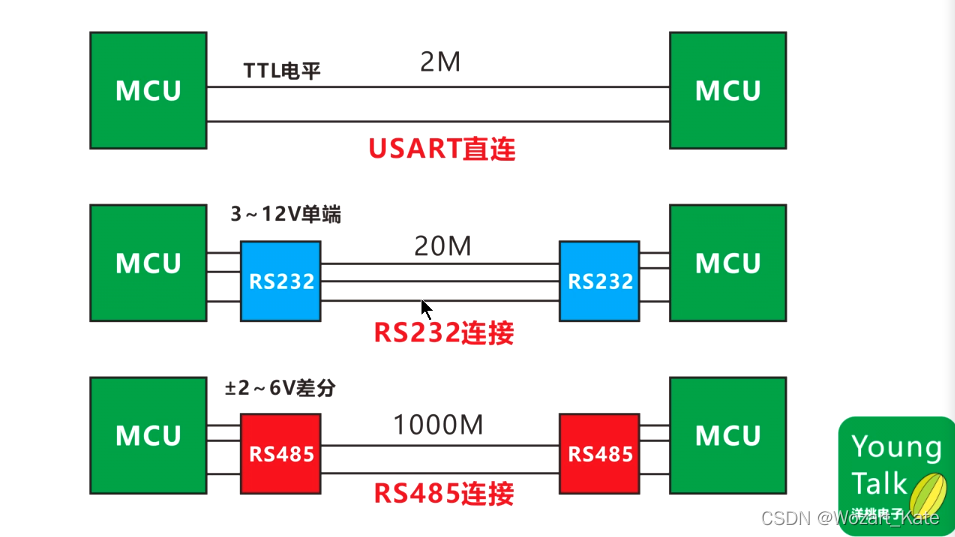

      名称 通信距离
      USART原协议 2m以内
      RS232 20m
      RS485 1000m

      在这里插入图片描述

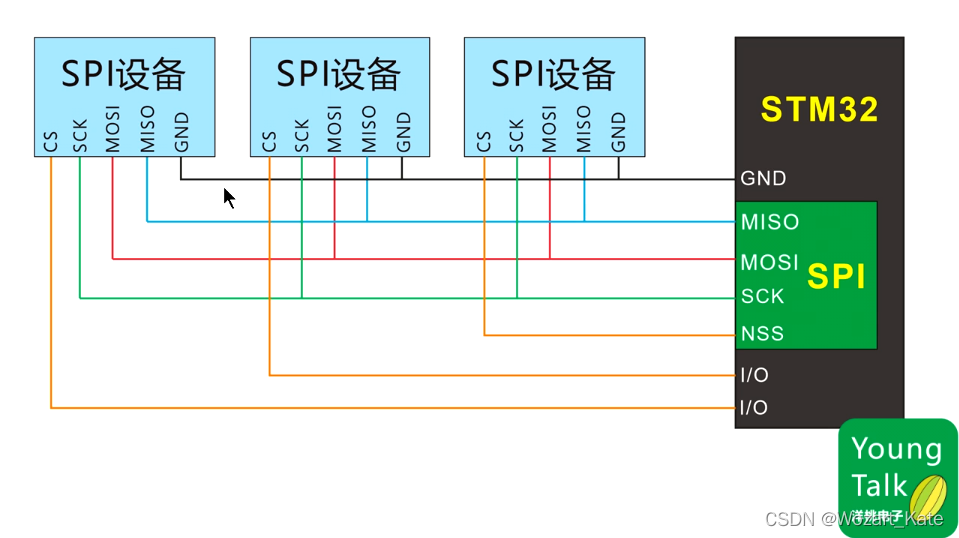

      SPI

      板级设备间（板子与外设之间，例如传感器，flash芯片等）的通信
      协议简单稳定
      单口非并联，即不同的SPI设备之间都与单片机有一个单读对应的通信接口（以及其他几个控制接口）
      因此速度较快

      在这里插入图片描述

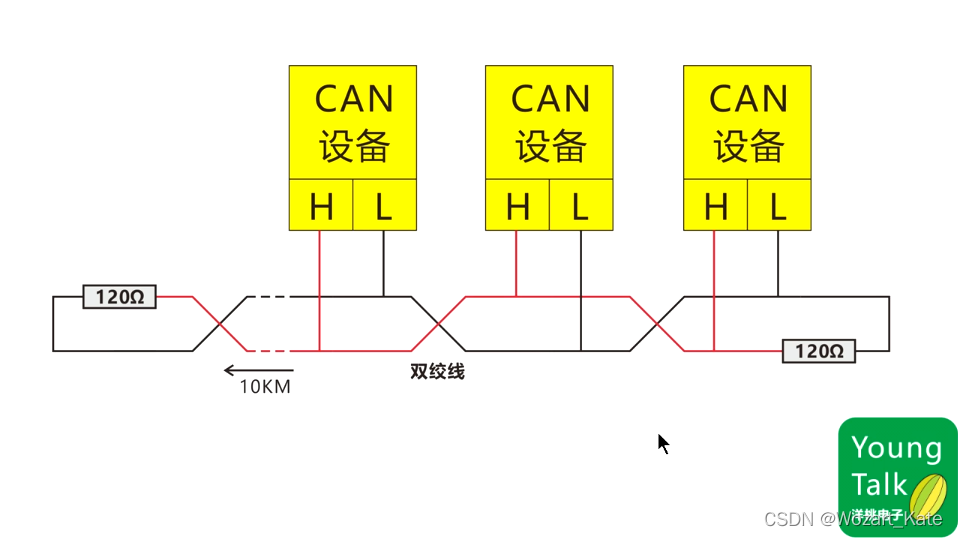

      CAN(Control Area Network)

      无主从限制，即不会对设备的收发方做出硬性规定（每一台通过can线连接的设备既可input，亦可output）（spi与usart都是单向通信）
      用于汽车和工业的智能设备通信
      通信速度快，距离远，稳定，会自动查错
      在这里插入图片描述

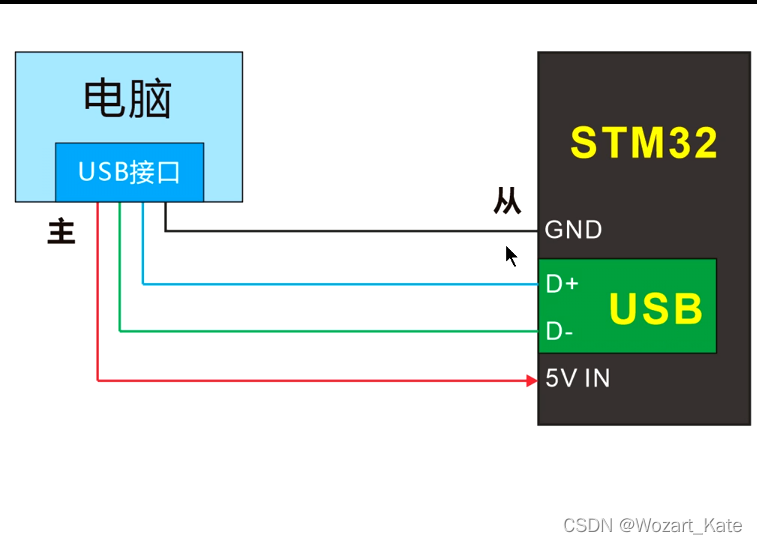

      USB2.0

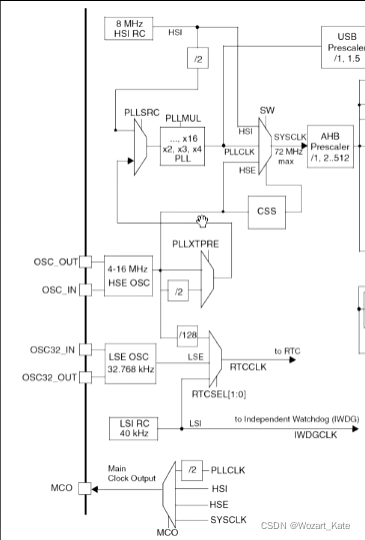

      usb专用的48MHz时钟由内部主PLL（必须是HSE crystal oscillator）直接产生
      设备控制器，一般用于控制外部设备
      在这里插入图片描述

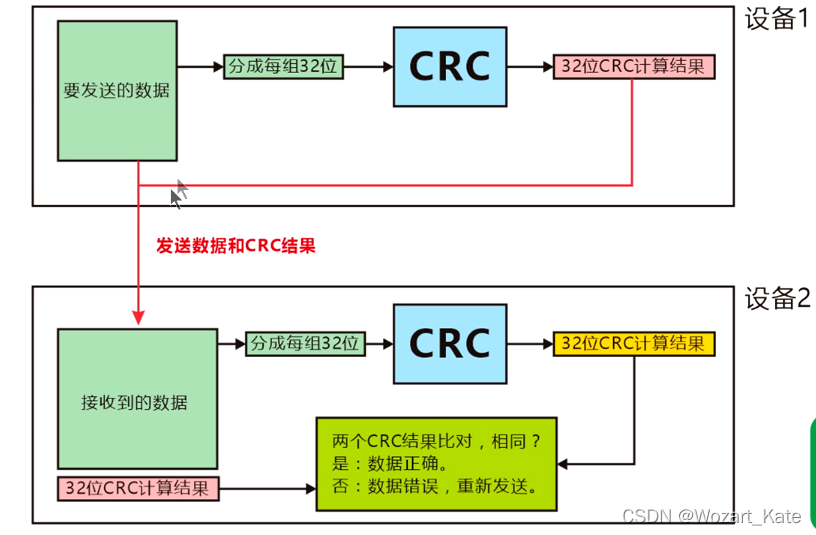

      CRC数据校验

      96位（2进制数据）

      1. 用于检验数据
        如flash内存中数据的校验
        产品的序列号(24位 16进制 ID序列号)（96/4=24 24=16）
        在这里插入图片描述
      2. 密码保护保护与程序的不可复制性


        ID密码
        通过一个类似于:
        F(x)=password
        x=A62C6E6BD6A25F6C5A4E1C5B(产品序列号)
        当且仅当x为对应的产品序列号是，F(x)才为唯一对应解
        程序上密码锁便是如此


        程序加密
        同时还可以通过
        x=产品序列号
        y=源代码
        F(x,y)=加密过后的乱码
        这样，若是想得到程序源代码
        必须同时拥有加密方式F(x)和产品序列号x
        才可以得到源码

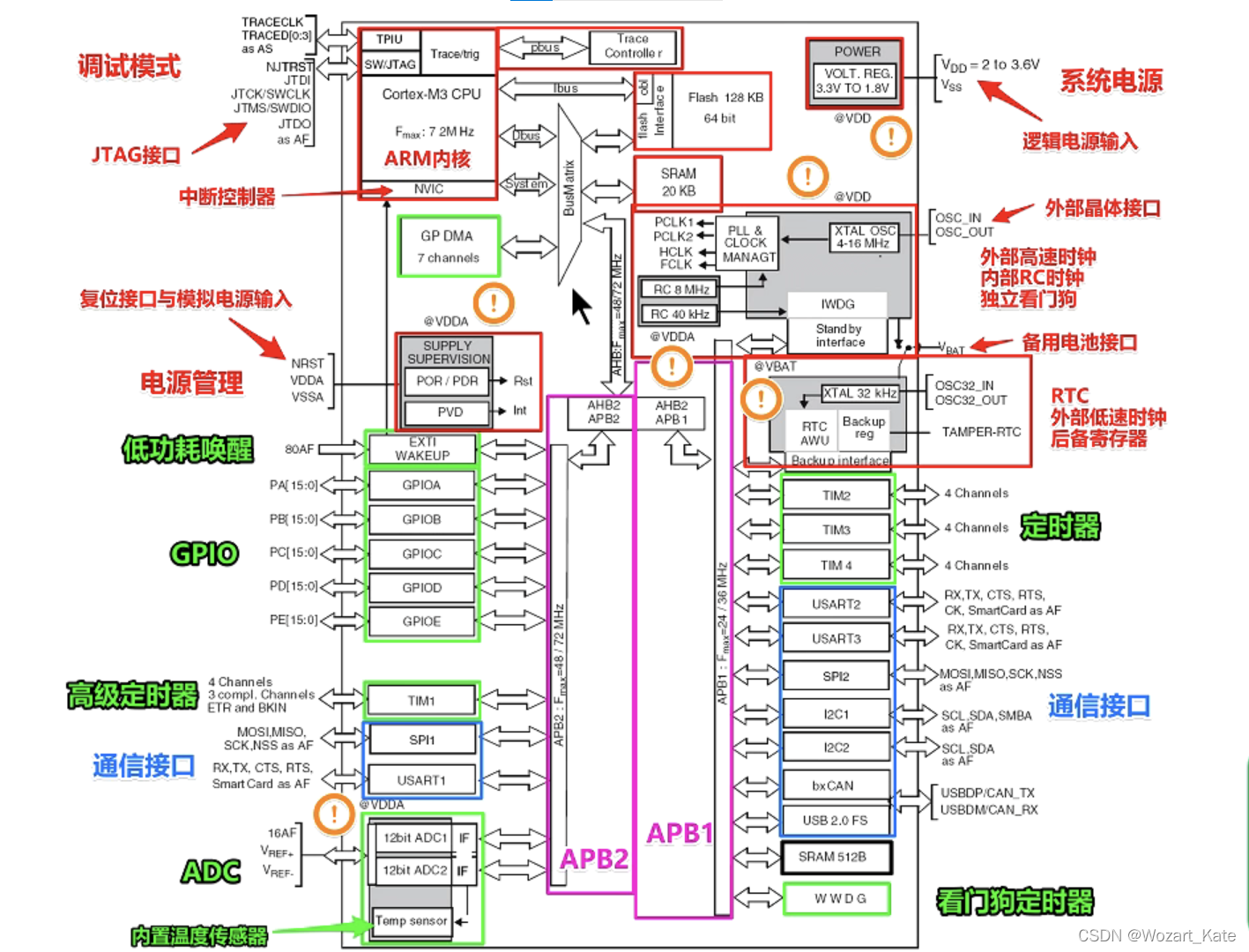

      内部结构概览

      在这里插入图片描述

      MCU引脚接口说明

      48脚(T-c8t6)

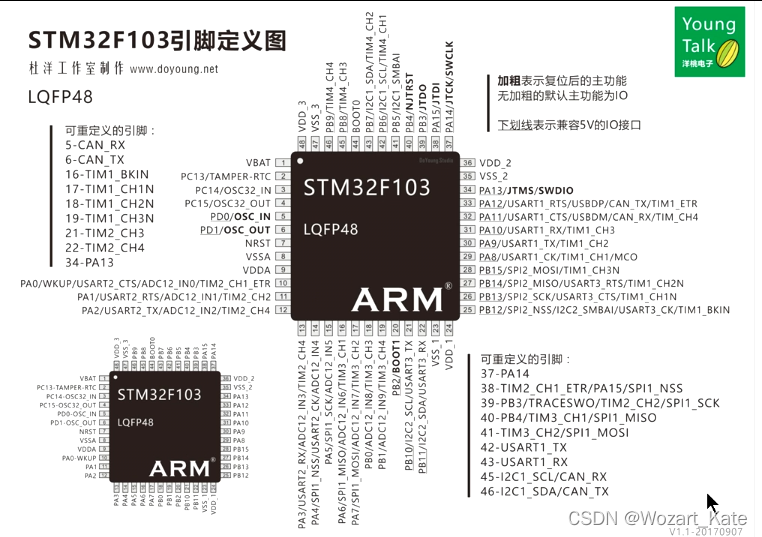

      1. 单用定义图(简)
        在这里插入图片描述

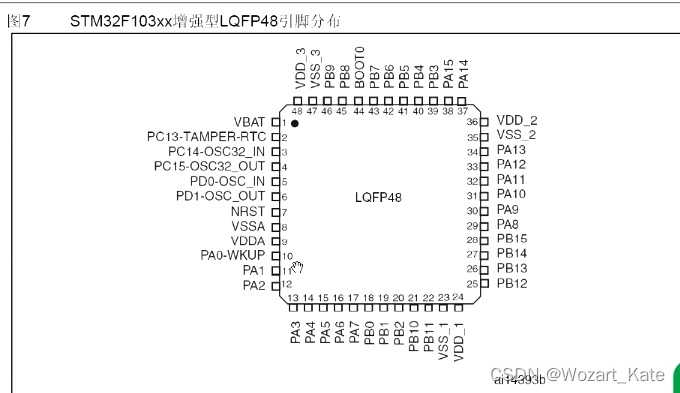

      2. 复用定义图(详)
        在这里插入图片描述

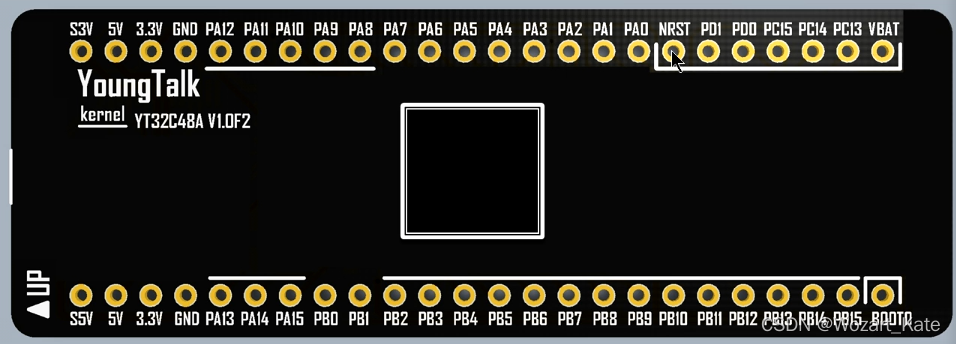

      核心板与外扩开发板的直插排针连接

      此板说明
      在这里插入图片描述
      S3V/S5V: always Stay a 5/3 Voltage output at the pin
      PIN with underline: capable to afford a voltage up to 5V
      PIN that’s square-framed: especially for the usage that’s told
