看电视上网两不误，TP-LINK XDR5480简易单线复用实践

去年家中新房交付，精装修户型果然是坑点多多，弱电部分也不能幸免。网口不通线序接错这些问题不提，弱电箱到客厅还是只有一条线路接出，造成客厅无线路由和IPTV不可兼得的情况。

设备选择

本来平时不太看直播电视，凑合用了一段时间，随着过年放假，家里7口人特别是老人对不能看电视日益不满，于是查阅网上的资料，搞了个简单的方案解决。

本人秉承尽量少改动设置的原则（主要是10000和本地电信师傅都不给我光猫超管密码），之前已经购买了具有IPTV口功能的XDR5480，添加了一台TP SG2008d网管交换机即可。

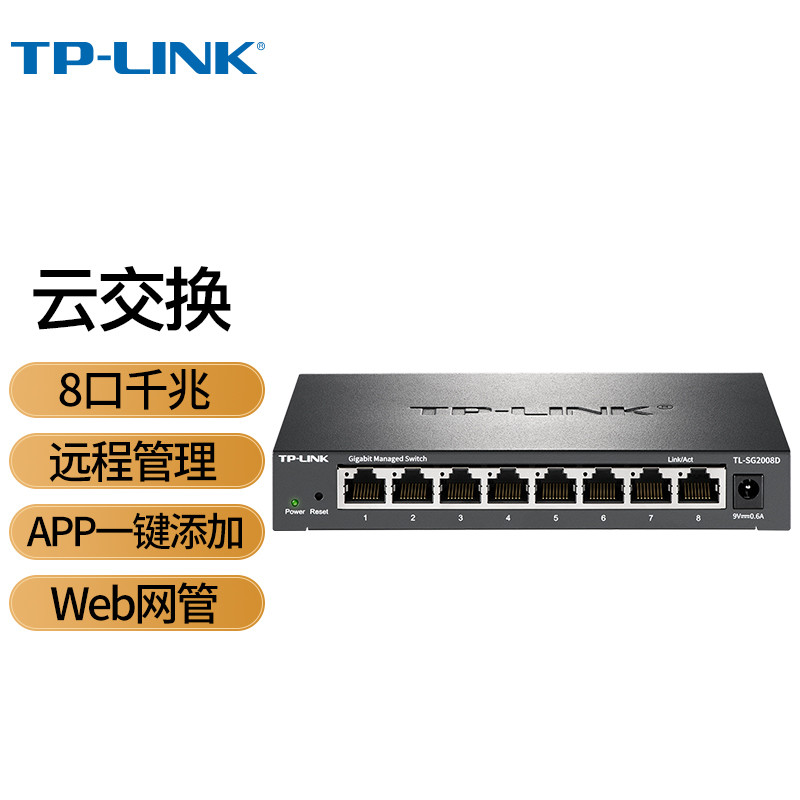

TP-LINK云交换TL-SG2008D8口全千兆Web网管云管理交换机网线分线器分流器159元 京东 去购买

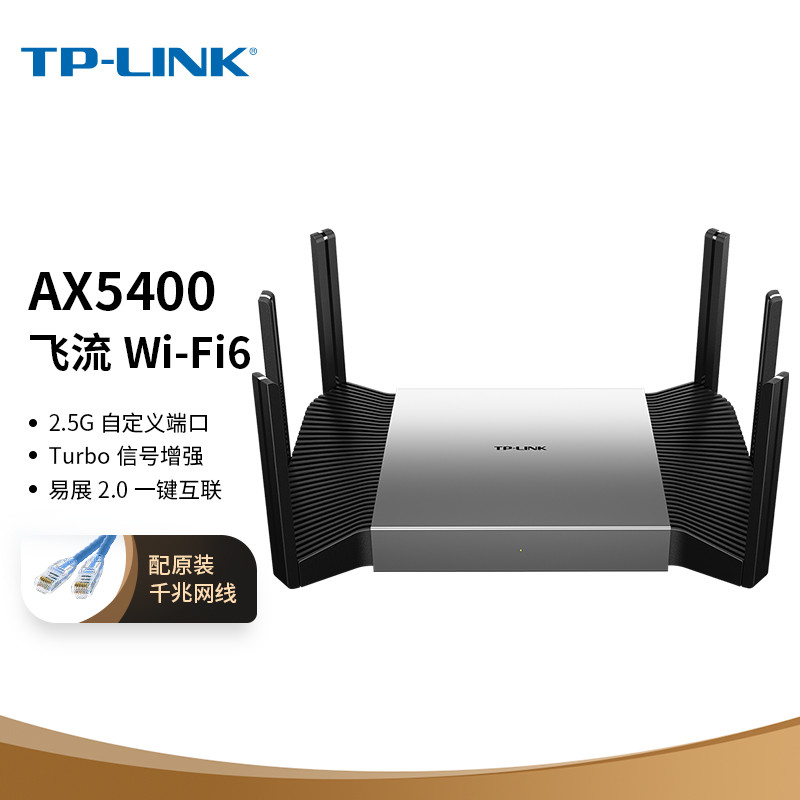

TP-LINK【飞流系列】AX5400双频千兆无线路由器WiFi6游戏路由MeshXDR5480易展Turbo版2.5G自定义端口659元 京东 去购买

对于我这钟不爱折腾的折腾族，基本满足了对于家庭网络的需求：

• 能够通过划分vlan实现单线复用看IPTV，路由器可以放在 客厅电视柜

-----sg2008d可以支持802.1q vlan & XDR5480可以设置IPTV端口✔

• 路由器信号好，能够覆盖全屋130平的面积

-----XDR5480信号很强，5G所有房间基本信号满格✔

• 设置操作简单直观，可以远程控制

-----现在的路由都有手机app可以远程查看状态✔

网络拓扑

光猫拨号，一个千兆口接交换机1口，IPTV口接交换机7口。

交换机2口做为trunk口，接到客厅的网线连到xdr5480（任意端口，支持盲插自动识别）。其他端口可以正常连接 网络设备 上网，比如我家的 智能家居 服务器。

电视机 顶盒连接到路由器上设置的IPTV端口。

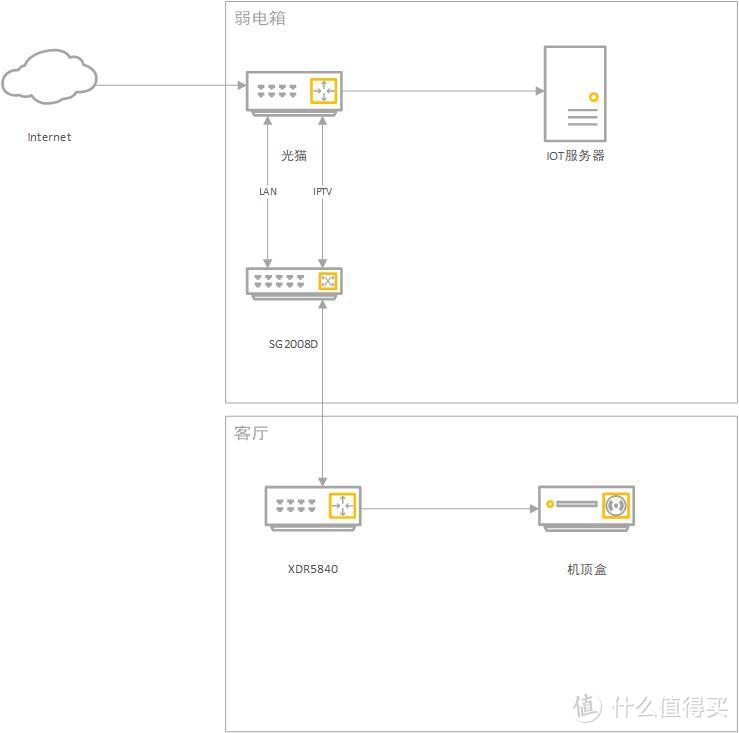

网络结构示意

网络结构示意

网络设置

交换机设置

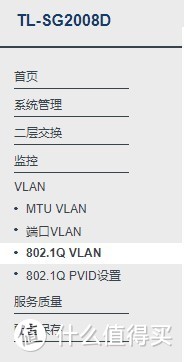

1.登录交换机管理页面，找到VLAN -> 802.1Q VLAN , 启用802.1Q VLAN使能

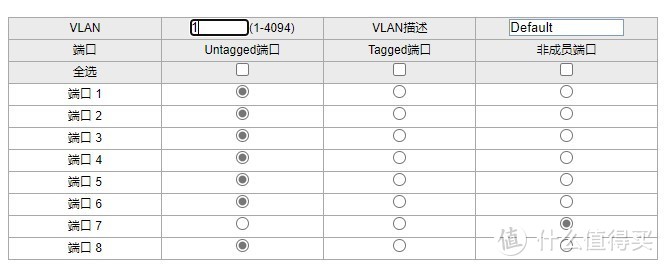

2.修改Default VLAN（VLAN1）如下

VLAN1

VLAN1

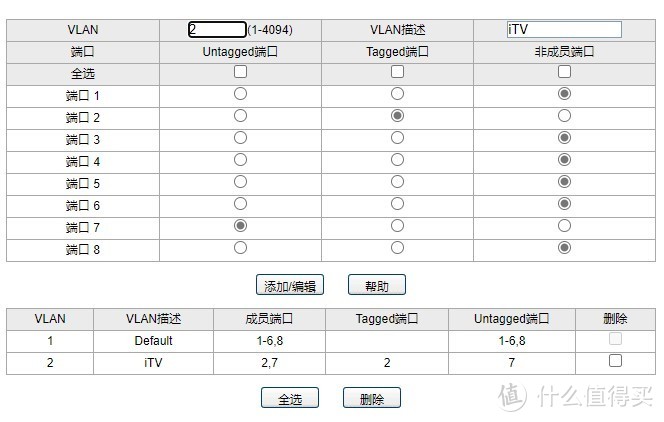

3.添加VLAN2，设置如下。VLAN添加完成，应用设置。

VLAN2

VLAN2

路由器设置

XDR5480在电脑网页端和手机APP上都可以设置IPTV端口，注册TP-LINK ID即可在手机TP-LINK APP上绑定路由器，实现远程管理。这里我们直接在APP上设置，简单快捷。

SG2008交换机也可以APP远程管理，但是要使用另一个APP TP-LINK商云，使用起来不太方便（无法修改部分VLAN设置），所以建议在电脑上设置交换机。

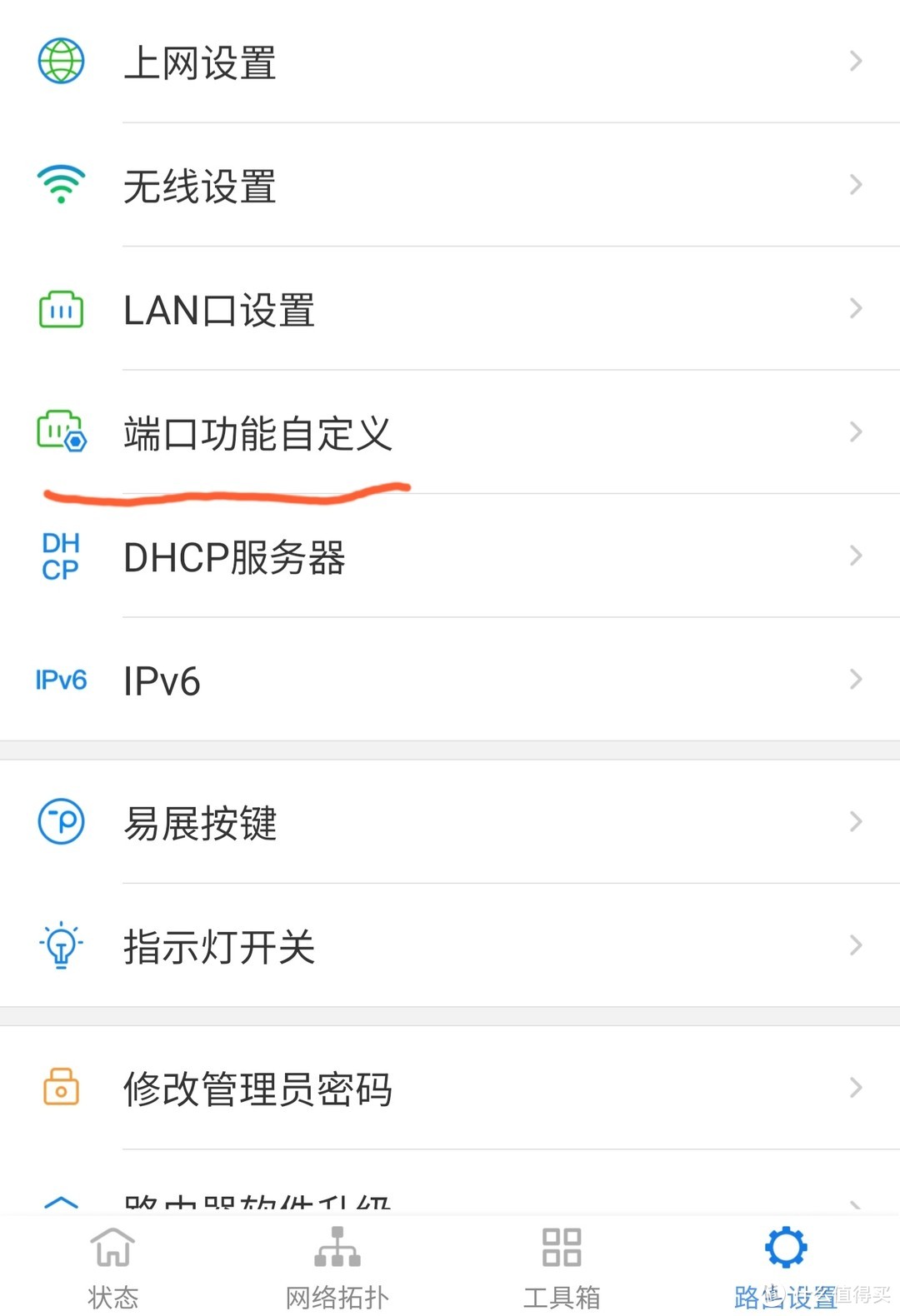

1.路由器接入网线，上网方式设置为自动获取IP地址。路由器正常联网后，在TP-LINK APP里进入路由设置页面，进入端口功能自定义。

2.进入IPTV口设置，启用IPTV口功能，进入IPTV设置。

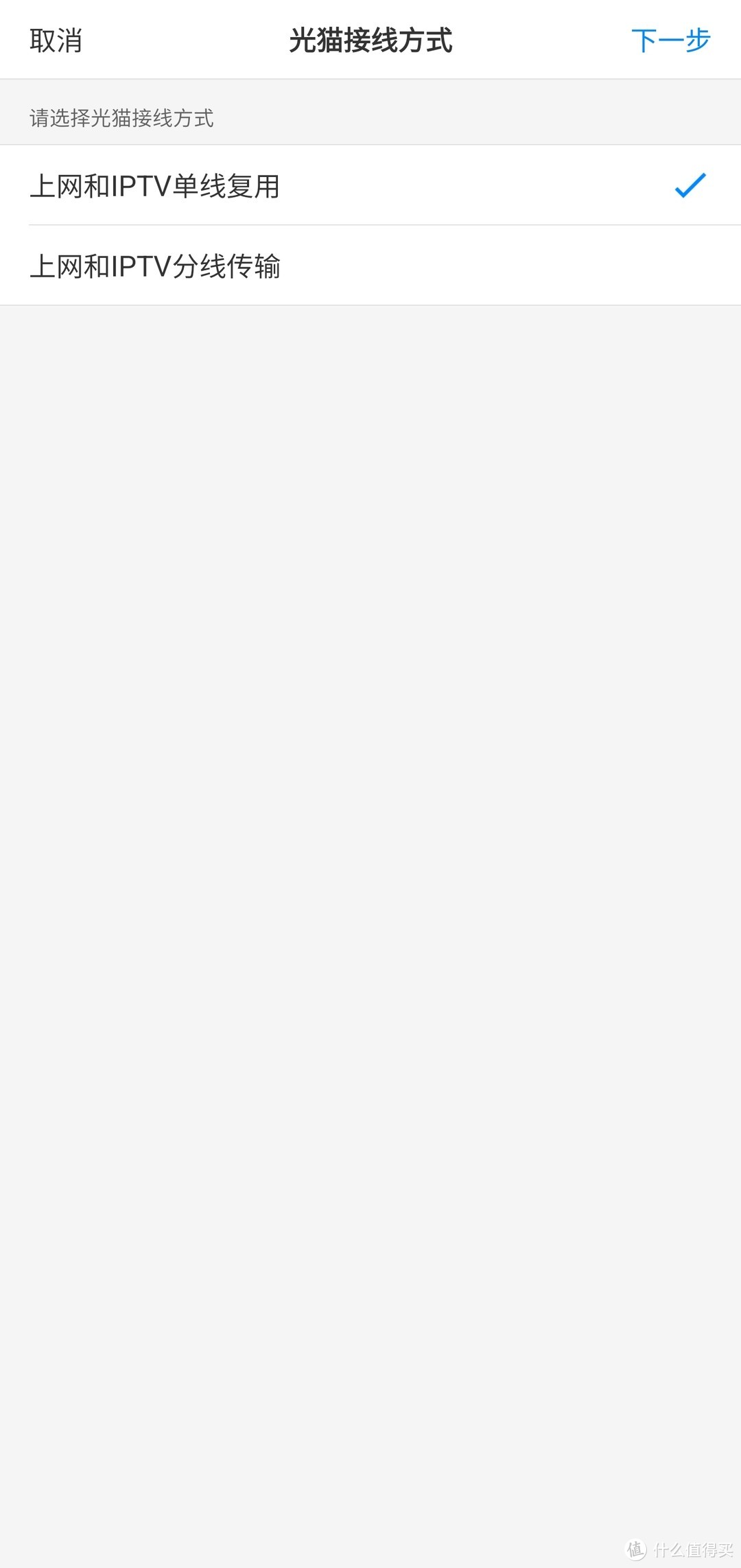

3.选择光猫接线方式为上网和IPTV单线复用。

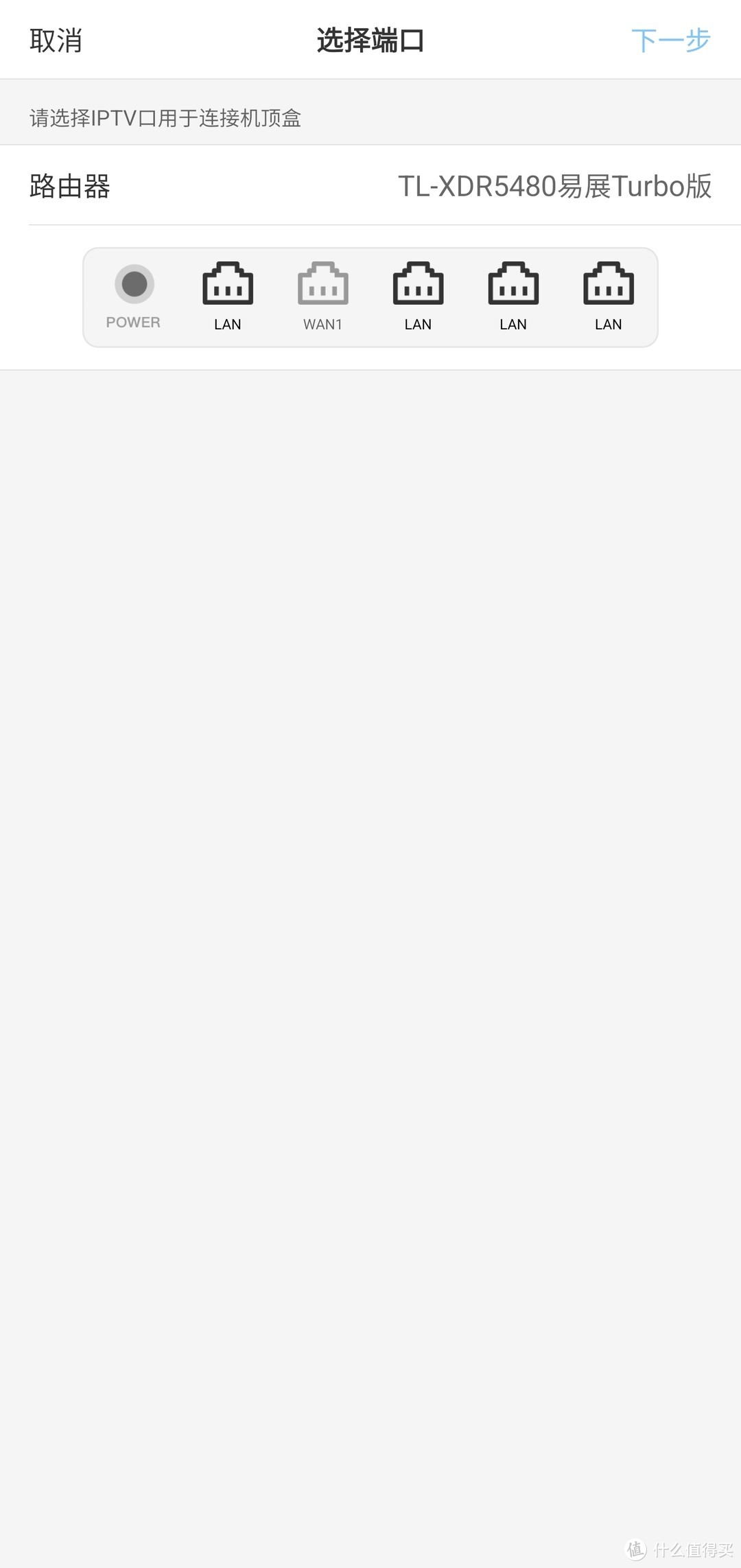

4.选择IPTV端口，也就是接机顶盒的端口，这里我选择最后一个端口。

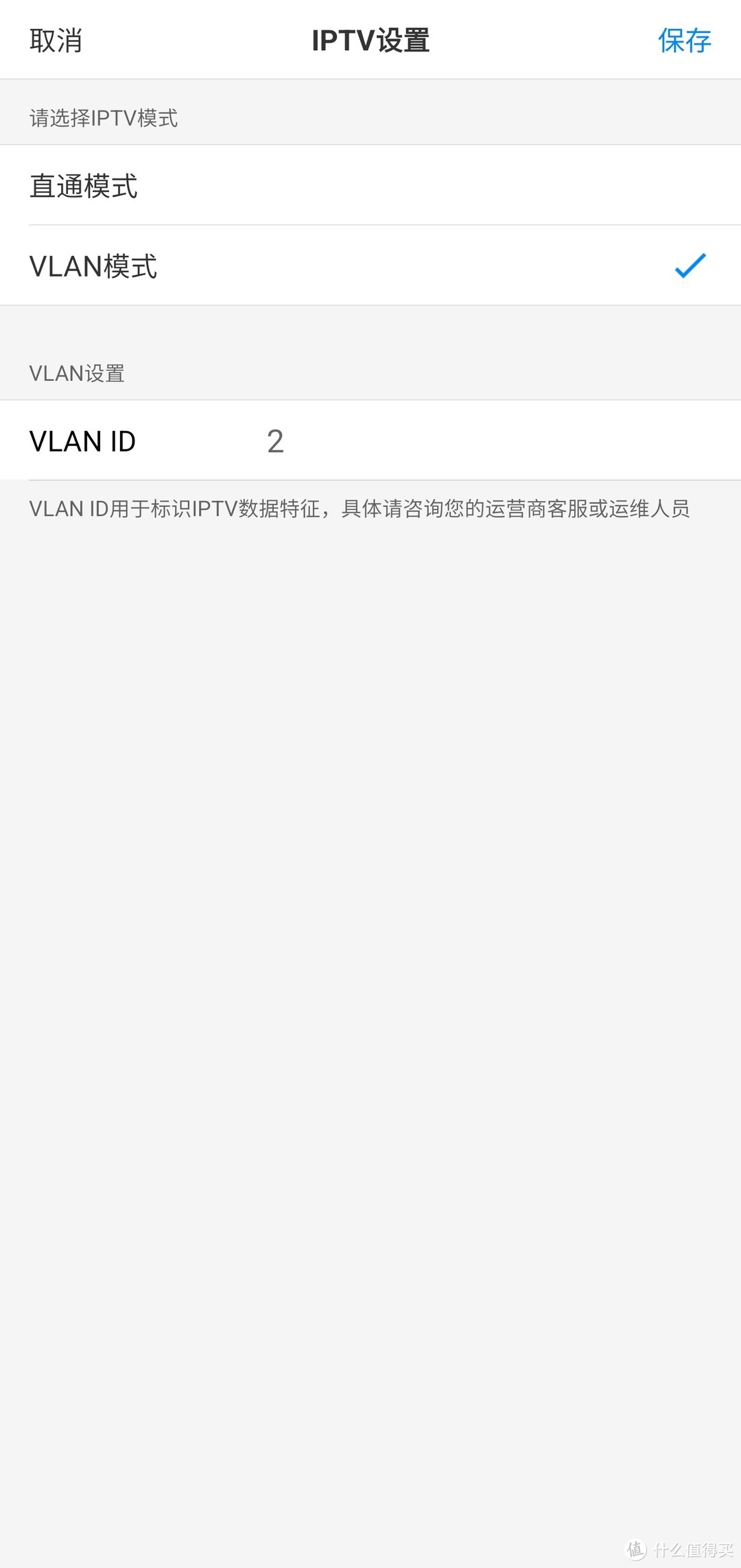

5.最后一步设置IPTV模式，这里选择VLAN模式，VLAN ID为之前在交换机设置的VLAN IPTV口VLAN号，我这里是2。设置完成点击保存即可。

使用感受

至此我们设置就完成了，将IPTV机顶盒插到路由器设置的IPTV接口，即可正常观看电视。同时电脑手机连接路由器WiFi可以正常上网，其他连接交换机的网络设备也可以正常使用。IPTV观看不占用上网带宽，家里老人电视看春晚，小孩iPad 爱奇艺 ，自己手机耍游戏，同时进行美滋滋~

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
