组网需求

如图1所示：PE1、P和PE2属于同一自治系统，要求它们之间通过IS-IS协议达到IPv6网络互连的目的。PE1、P和PE2属于IS-IS进程1，都是Level-1设备。PE1与PE2之间部署IBGP邻居，PE和Device之间部署EBGP邻居。

要求在PE1和PE2之间建立双向SRv6 TE Policy路径，承载公网IPv6业务。

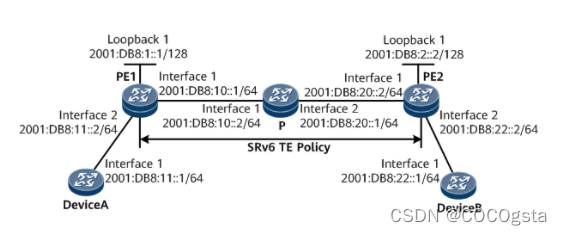

图1配置公网IPv6 over SRv6 TE Policy组网图

配置思路

1. 使能PE1、P和PE2各接口的IPv6转发能力，配置各接口的IPv6地址。
2. 在PE1、P和PE2上使能IS-IS，配置Level级别，指定网络实体名称。
3. 在PE和Device之间建立EBGP对等体关系。
4. 在PE之间建立MP-IBGP对等体关系。
5. 在PE1和PE2上配置SRv6 TE Policy；配置IS-IS的SRv6能力。End.DT6 SID采用BGP动态分配。

操作步骤

1.使能各接口的IPv6能力，配置IPv6地址，以PE1为例，其他路由器的配置过程相同，不再赘述

2.配置IS-IS

# 配置PE1。

# 配置P。

# 配置PE2。

配置完成后，可按如下指导检查IS-IS是否配置成功。

# 显示IS-IS邻居信息。以PE1为例。

# 显示IS-IS路由表信息。以PE1为例。

3.在PE与Device之间建立EBGP对等体关系

# 配置DeviceA。

# 配置PE1。

# 配置DeviceB。

# 配置PE2。

配置完成后，在PE设备上执行display bgp ipv6 peer命令，可以看到PE与Device之间的BGP对等体关系已建立，并达到Established状态。

以PE1与DeviceA的对等体关系为例：

4.在PE之间建立MP-IBGP对等体关系

# 配置PE1。

# 配置PE2。

配置完成后，在PE设备上执行display bgp ipv6 peer命令，可以看到PE之间的BGP对等体关系已建立，并达到Established状态。以PE1的显示为例：

5.在PE上配置公网路由携带Color属性和SID属性

# 配置PE1。

# 配置PE2。

执行命令display segment-routing ipv6 local-sidendforwarding查看SRv6的Local SID表信息。

执行display segment-routing ipv6 local-sidend-dt6 forwarding命令查看SRv6的Local SID表信息。以PE1为例：

执行display bgp ipv6 routing-table命令，可以看到BGP路由表信息。以PE2的显示为例：

6.配置SRv6 TE Policy

# 配置PE1。

# 配置PE2。

执行命令display srv6-te policy查看SRv6 TE Policy信息。以PE1的显示为例：

7.配置隧道策略，引入公网流量

# 配置PE1。

# 配置PE2。

配置完成后，执行display bgp ipv6 routing-table命令，可以看到BGP路由表信息。以PE2的显示为例：

执行命令display ipv6 routing-table查看IPv6路由表信息，可以看到公网IPv6路由已经成功迭代到SRv6 TE Policy。

以PE1的显示为例：

Device之间能够相互Ping通，例如：
