组网记录 篇一：千兆局域网升级及vlan单线复用的一些问题
最后更新：2022-02-10 18:23:41 手机定位技术交流文章
前言
本人家为三层楼房加地下室，弱电箱放地下室，每个房间都有网线，网线汇聚到地下室弱电箱。
一、网络基本现状
父母虽然不太懂网络，但是装修时已经算是当时较为超前的思想，每个房间和重要地点都布有一根网线，虽然是超五线，但跑局域网千兆对于四层楼房也完全没问题，就是以后上万兆就不太可能了（估计）。就是设备落后，全系标配百兆光猫、路由、 交换机 ，200m电信宽带已经带不动了，重点来了， 客厅电视柜 处作为家庭媒体中心，还只有一根网线，只有一根网线。看过本站许多大佬发的单线复用教程，开始萌生想法，升级千兆局域网及单线复用。
所以，楼主想了四种方案：
1、主路由买个有线路由或者拆掉天线的无线路由放地下室弱电箱，光猫桥接拨号，弱电箱主路由连接弱电箱交换机，弱电箱交换机连接网线扩展网口，此方案不会损失内网和外网速度，性能看交换机和路由性能及外网宽带。
2、光猫拨号，连接交换机扩展网口，此方案不推荐，光猫性能不谈，后面很多设置在光猫比较麻烦，还是让他专司其职，做一个光电转换设备吧。
3、主路由用无线路由放置一楼客厅，其他两个无线路由分别放置2、3层，客厅和弱电箱分别放一个vlan交换机，用客厅到弱电箱的唯一网线trunk两个交换机，分离出wan和lan信号。此方案会损失内网外网速度，因为trunk口单线承担着lan和wan带宽，是动态分配的，端口是千兆的，那就意味着wan和lan同时跑只能跑500m，本人家为200m电信宽带， 运营商 余量50m，也就是最多满负荷理论下行速度内网750m、外网250m。这里其实还可以vlan出一个iptv口，但是这样单口带宽又要被分，遂作罢，我家也不看itv。
4、直接叫人再拉网线到客厅，找师傅谈了，他说难搞，线管虽然有，但是拉的好紧，不好拉，遂作罢，zzzzzz在这提个建议，大家一定要规划好网线啊，客厅要多拉网线至少3根线，还可以规划好光纤，以后万兆上光口不香吗？
二、选择方案开始组网
第一种看起来是最好的，但是选有线路由这个我看了很久，软路由硬路由都看过，选择恐惧症犯了，没有找到合适的，因为弱电箱太小，需要找个小的，还要找个好用的实在没经验，选着选着就不想选了，大家可以在评论里推荐下；
第二种不考虑，不谈；
第三种是我选择的，虽然有限制，但是目前来说够用，而且随时都可以更换为第一种方案，价格有线路由拨号放在弱电箱就好了；
第四种上面已经说过，也是成本最低的，但是师傅不好施工，作罢。

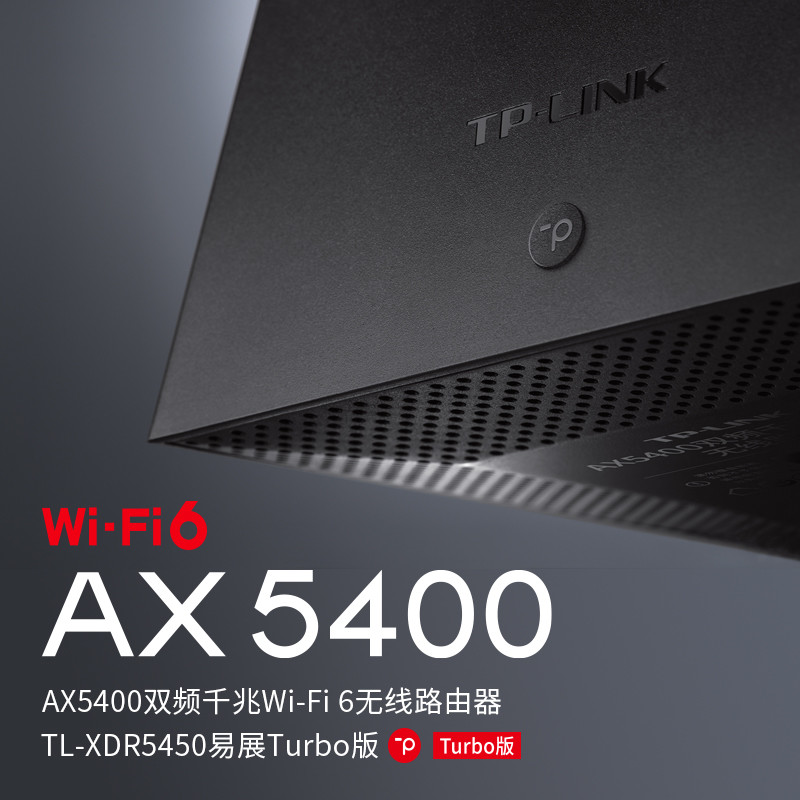

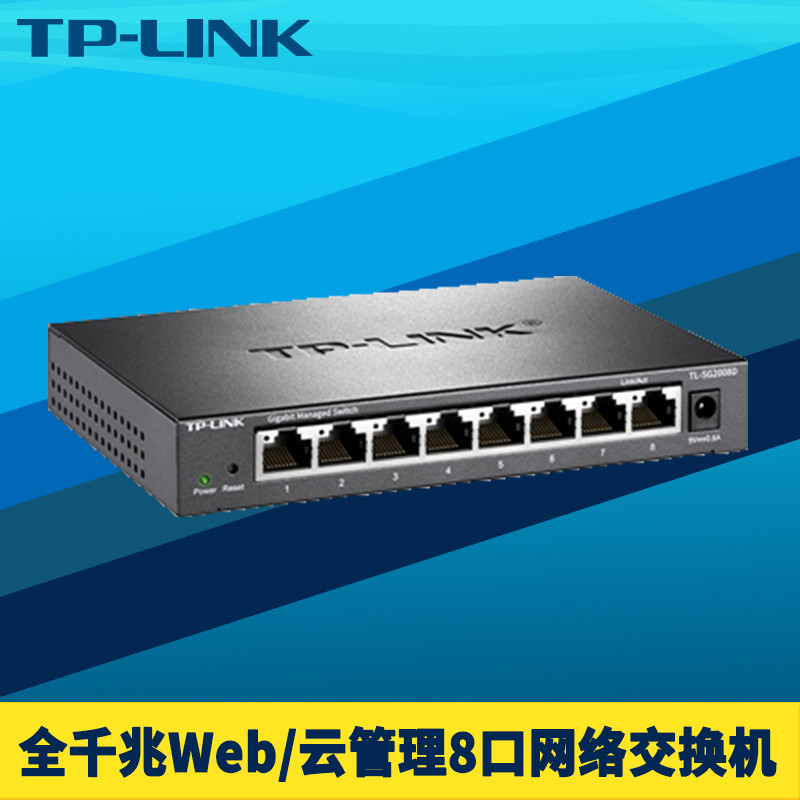

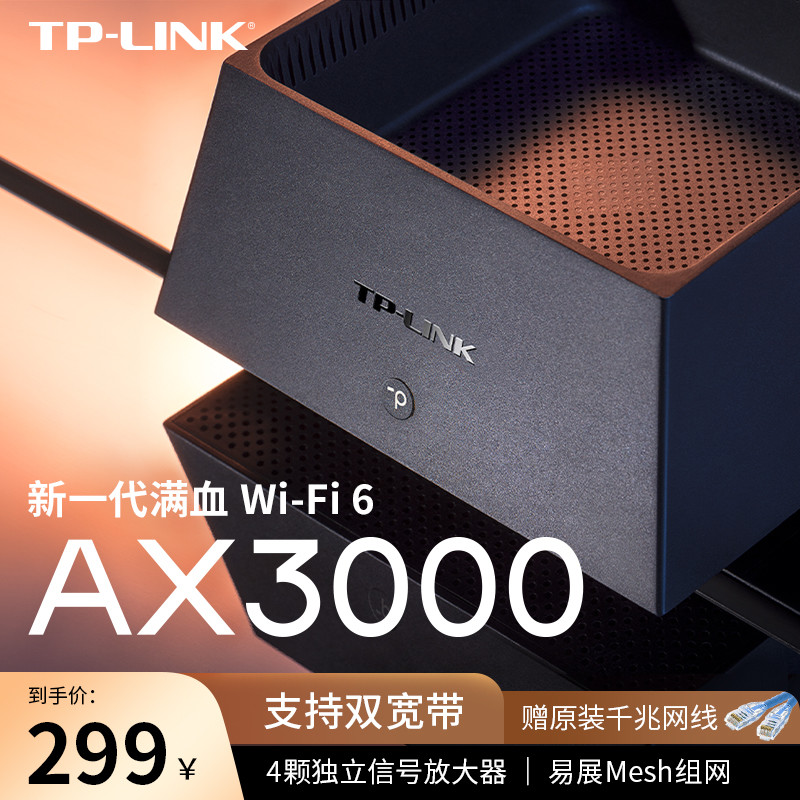

选择的设备为tplink的k50套装，一台xdr5450和2台xdr3040，两台vlan交换机tplink sg2008d，是的，全系tp，软路由、梅林、op固件以后去折腾作为主路由吧，到时再来发一篇，看看效果，因为tplink不知道作为ap的mesh效果怎么样。
组网图
在弱电箱和客厅分别放置一台vlan交换机，两台sg2008d都打开802.1Qvlan，如图一致设置。
802.1Qvlan设置

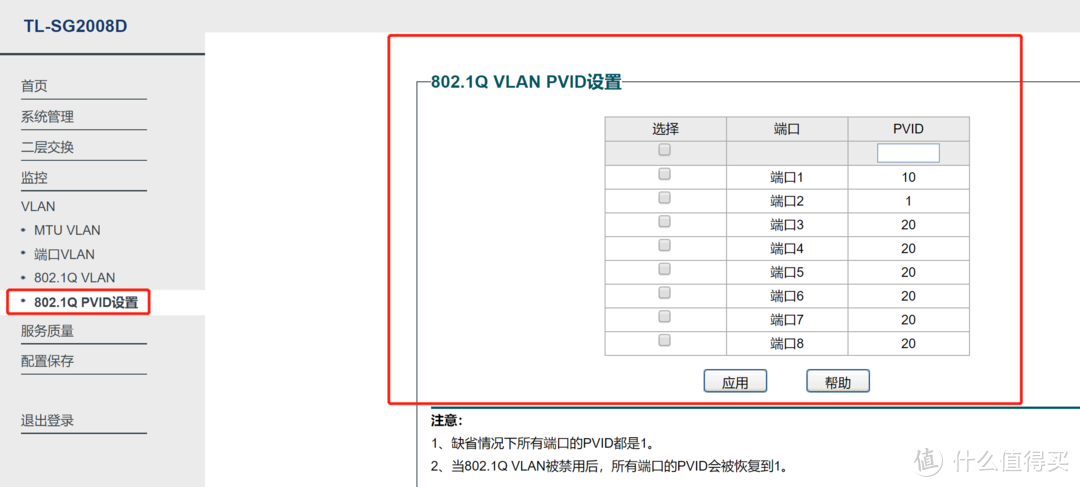

pvid设置
如果你需要再单独分个itv口，就把3-8口中 任意 一个设置成单独的vlan，比如：vlan30，成员端口2-3，2t，3u，并设置3口的pvid为30；还要把图里面的vlan20中的3口设成非成员端口，因为3口是vlan30而不是vlan20。
总结

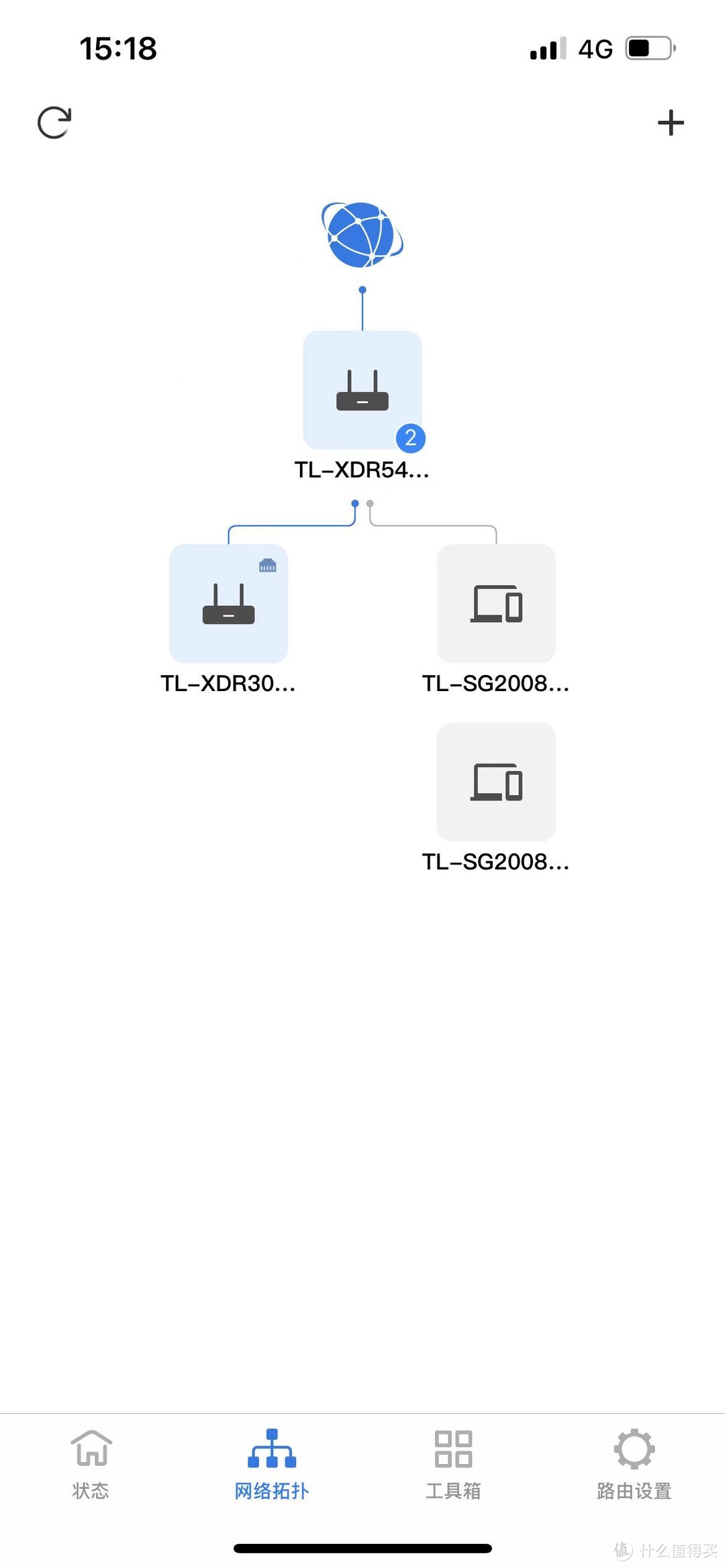

组网效果

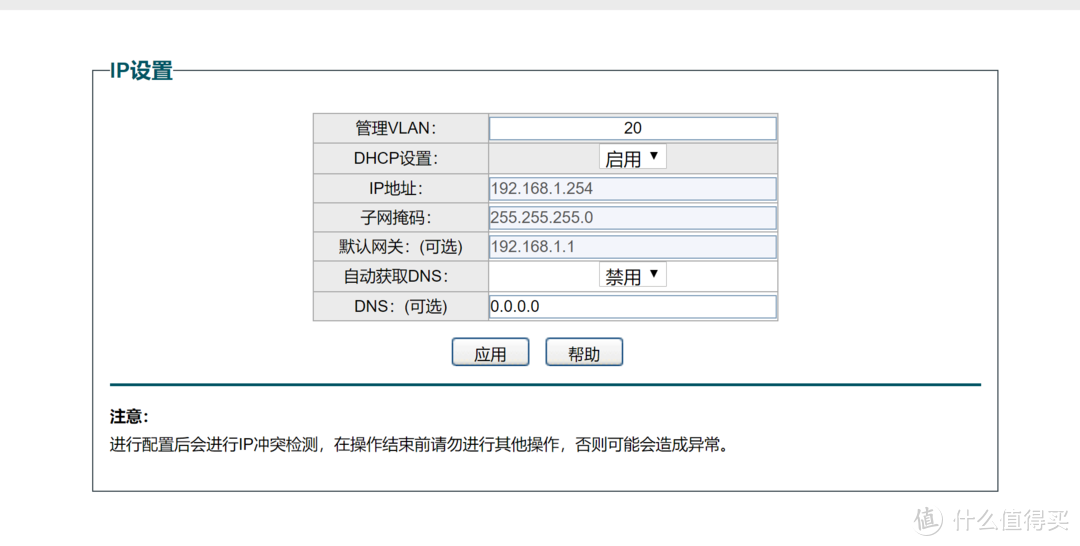

这是我现在用tplink的远程访问得到的拓扑图，另外一个mesh因为走的时候父母把3L插座电源关了，所以不显示，另外两台交换机显示在网内，因为我把他们的ip设在 路由器 的ip网段了，而且设置好ddns和端口及arp绑定，可以外网访问交换机，便于管理。ps：如果要管理交换机，管理vlan要设定在lan在的vlan，不然无法访问。
tplink这几款路由器比较坑的是，云路由器的upnp是默认开启，没有界面关闭开启，而且无法看到upnp到哪个端口了，不知道会不会和端口转发冲突，比如我正好把他映射到upnp的端口上了，虽然概率比较低。
如一所述，trunk口承担着wan和lan，客厅主路由所在的网络外网和内网会受到影响，接在弱电箱交换机的设备彼此内网不受限制，但是外网还是会受主路由限制，上不了500m以上，所以我这也是过度，以后还是要上主路由在弱电箱的。这里其实还是看了某乎大佬写的单线复用帖子，才知道这个事情的。
https://zhuanlan.zhihu.com/p/404821507
问题
有没有能解决这个内网外网限制的方法，还是说因为trunk口单线的物理限制，单线复用无可避免会有这个问题？
