动态路由协议概述

动态路由协议的分类

按工作区域分类

IGP（内部网关协议）

RIP

OSPF

IS-IS

EGP外部网关协议

BGP

按工作机制及算法分类

距离矢量路由协议

RIP

链路状态路由协议

OSPF

IS-IS

距离矢量路由协议

1、运行距离矢量路由协议的路由器周期性的泛洪自己的路由表。通过路由的交互，每台路由器都从相邻的路由器学习到路由，并且加载进自己的路由表中

2、对于网络中的所有路由器而言，路由器并不清楚网络的拓扑，只是简单知道要去某个地方方向在哪里，距离有多远。这既是距离矢量算法的本质

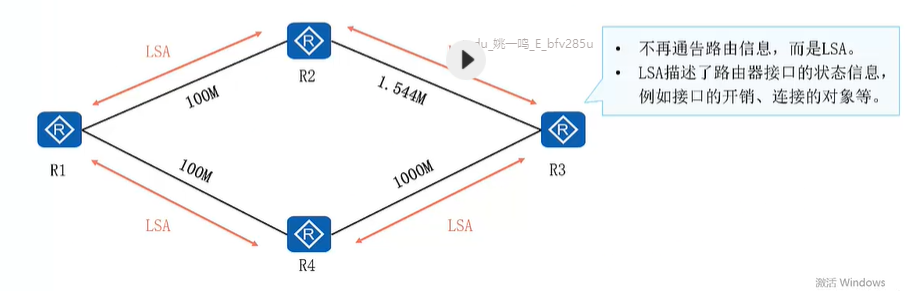

链路状态路由协议

与距离矢量路由协议不同，链路状态路由协议通告的的是链路状态而不是路由表。运行链路状态路由协议的路由之间首先会建立一个协议的邻居关系，然后彼此之间开始交互LSA（链路状态报告）

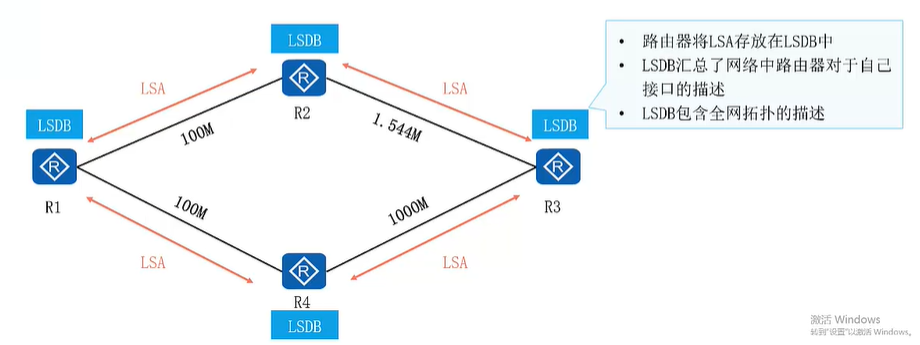

链路状态路由协议 —— LSDB组建

每台路由器都会产生LSAS，路由器将接收到LSAS放入自己的LSDS（路由状态数据库）。路由器通过LSDB，掌握了全网的拓扑

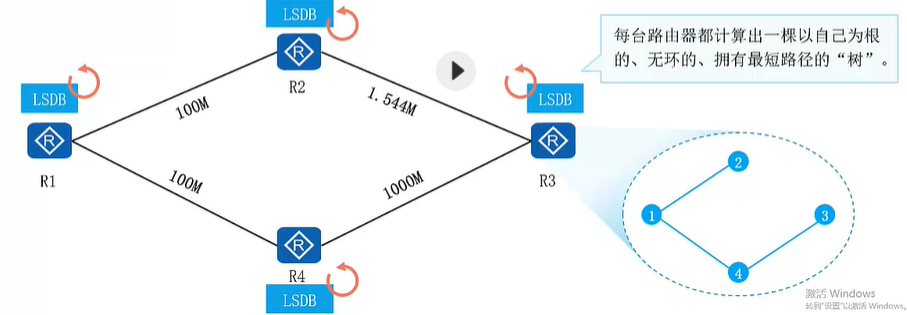

链路状态路由协议 —— SPF计算

每台路由器基于LSDB，使用SPF（最短路径优先）算法进行计算。每台路由器都计算出一棵以自己为根的、无环的、拥有最短路径的“树”。有了这棵“树”，路由器就已经知道了到达网络各个角落的优选路径

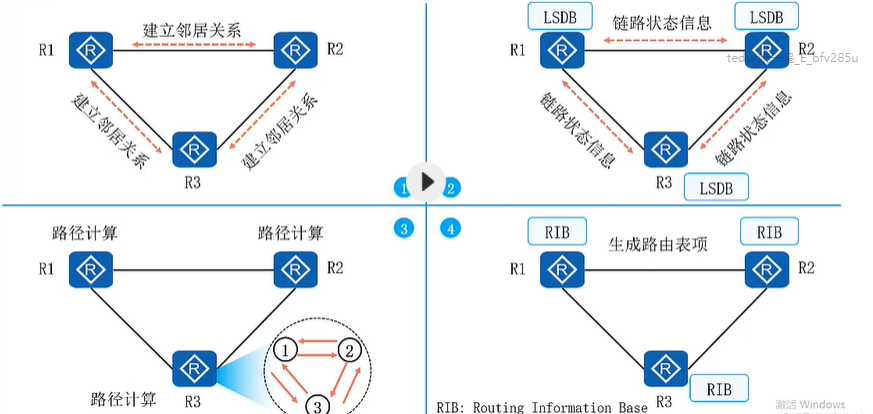

链路状态路由协议总结

OSPF简介

1、OSPF是典型的链路状态路由协议，是目前业内使用非常广泛的IGP协议之一

2、目前针对IPV4协议使用的是OSPF Version 2 （RFC2328）；针对IPV6协议使用OSPF Version 3 （RFC2740）如无特殊说明本章后续所指的OSPF均为OSPF Version 2

3、运行OSPF路由器之间交互的是LS信息，而不是直接交互路由。LS信息是OSPF能够正常进行拓扑及路由计算的关键信息

4、OSPF路由器将网络中的LS信息收集起来，储存在LSDB中。路由器都清楚区域内的网络拓扑结构，这有组于路由器计算无环路径

5、每台OSPF路由器都采取SPF算法计算达到目的地的最短路径。路由器依据这些路径形成路由加载到路由表中

6、OSPF支持VLSM（可变长子网掩码），支持手工路由汇众

7、多区域的设计使得OSPF能够 支持更大规模的网络

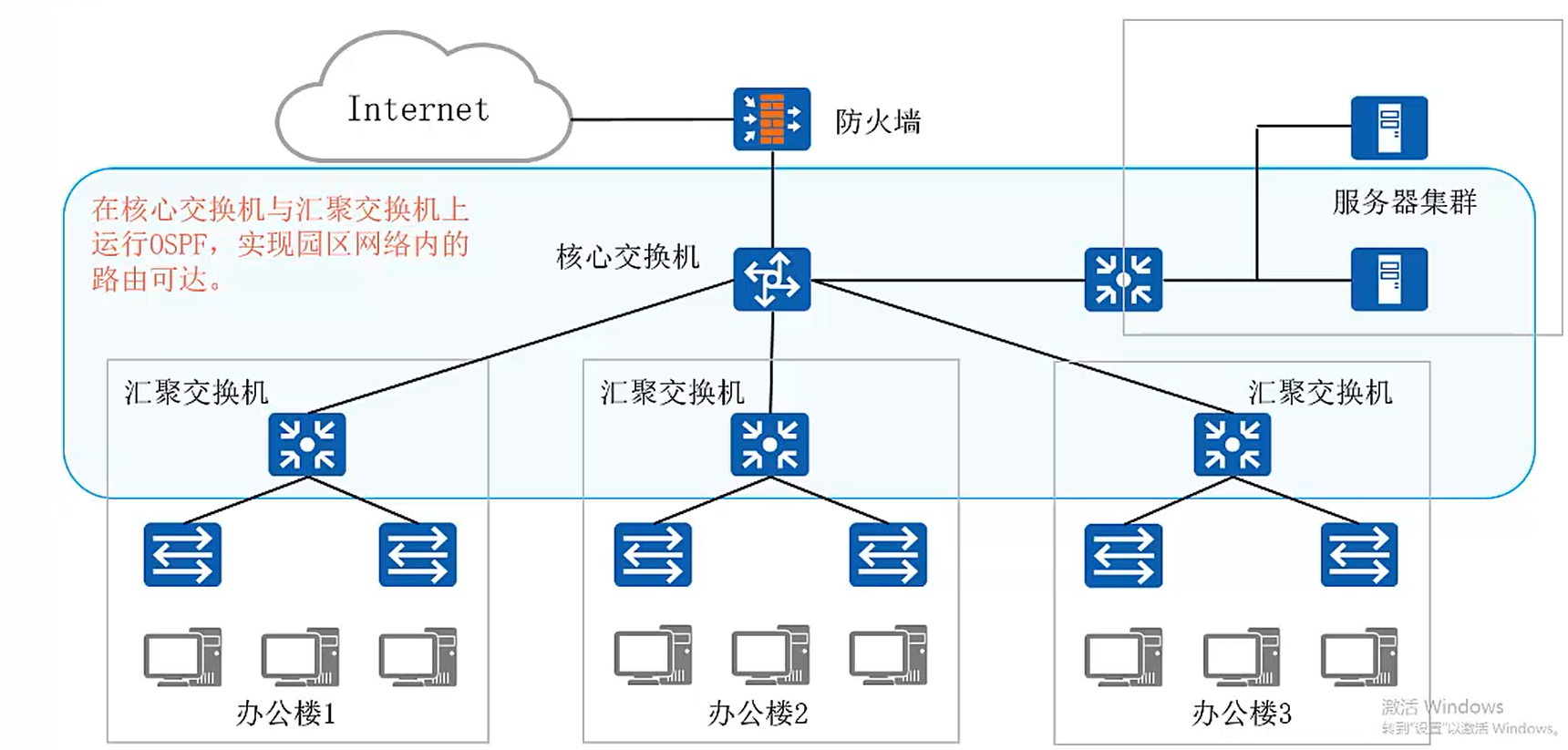

OSPF在园区网络中的应用

OSPF基础术语：

区域

1、OSPF Area用于标识一个OSPF的区域

2、区域是从逻辑上将设备划分为不同的组，每个组用区域号来标识

Router——ID

1、Router——ID，用于在一个OSPF域中唯一地标识一台路由器

2、Router——ID的设定可以通过手工配置的方式，或使用系统自动配置的方式

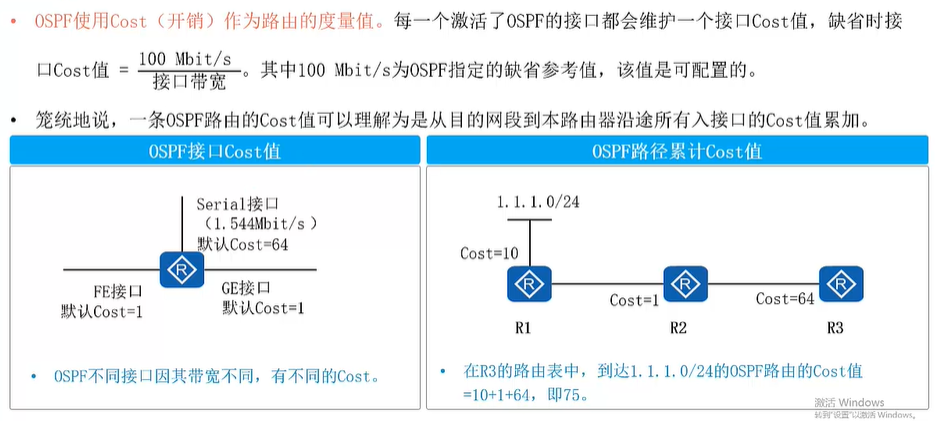

度量值

OSPF协议报文类型

OSPF三大表项 —— 邻居表

OSPF有三张重要的表项，OSPF邻居表、LSDB表和OSPF路由表。对于OSPF的邻居表，需要了解；

• OSPF在传递链路状态信息之前，需先建立OSPF邻居关系
• OSPF的邻居关系通过交互Hello报文建立

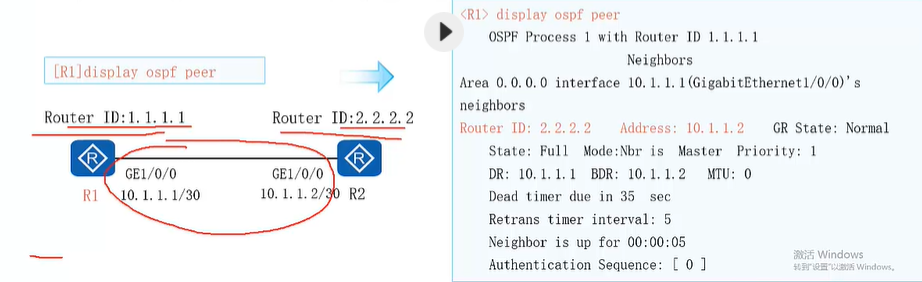

• SOPF邻居表显示了OSPF路由器之间的邻居状态，使用display ospf peer查看

对于OSPF的LSDB表，需要了解：

1、LSDB会保存自己产生的及从邻居收到的LSA信息，本例中R1的LSDB包含了三条LSA

2、Type标识LSA的类型，AdvRouter标识发送LSA的路由器

3、使用命令行display ospf lsdb查看LSDB表
