一、LSA-2

（1）——简介：

• 网络LSA（Network LSA）： 每一个多路访问网络中的 指定路由器 （DR）将会产生网络LSA通告。正如前面讨论的，DR 路由器 可以看作一个“伪”节点，或是一个 虚拟路由器 ，用来描绘一个多路访问网络和与之相连的所有路由器。从这个角度来看，一条网络LSA通告也可以描绘一个逻辑上的“伪”节点，就像一条路由器LSA通告描绘一个物理上的单台路由器一样。网络LSA通告列出了所有与之相连的路由器，包括DR路由器本身。就像路由器LSA一样，网络LSA也仅仅在产生这条网络LSA的区域内部进行泛洪扩散。使用命令 show ip ospf database network可以查看一条网络LSA通告的信息。请注意，和路由器LSA不同，网络LSA中没有度量字段。
• 产生 :DR路由器产生的
• 泛洪边界 : 只在区域内部泛洪同步

（2）——头部信息:

• LS age : 老化时间，1800--3600秒，其中1800是周期的LSA刷新时间，3600是LSA的最大老化时间
• Options:可选项
• LS Type: network
• Link State ID: DR的接口IP地址
• Advertising Router: 这个LSA是谁产生的，就把这个路由器的RID写在这里
• LS Seq Number: LSA的序列号，利用这个序列号确定谁的LSA是最新的，LSA每更新一次，序列号+1
• Checksum:奇偶校验和，用于验证数据传输的完整性
• Length: 包含了头部信息和数据部分的总长度
• Number of Links:我通告了几个OSPF链路

（3）——数据部分:

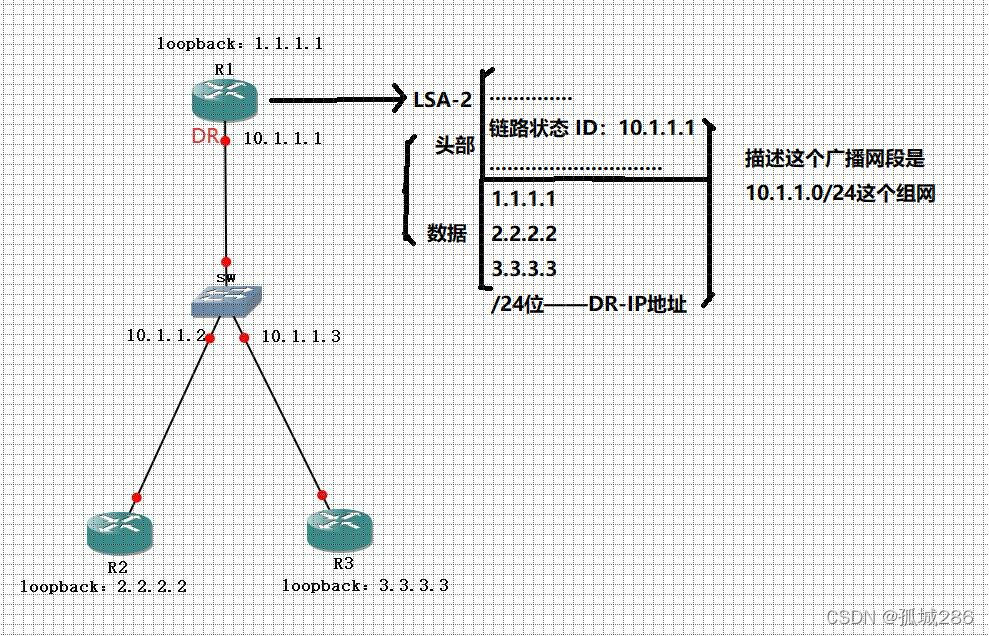

• ——描述这个广播网络里每一台路由器的RID
• ——描述掩码，这个掩码主要是针对DR的接口IP地址描述的

（4）——作用:

• 描述这个广播网络的拓扑情况

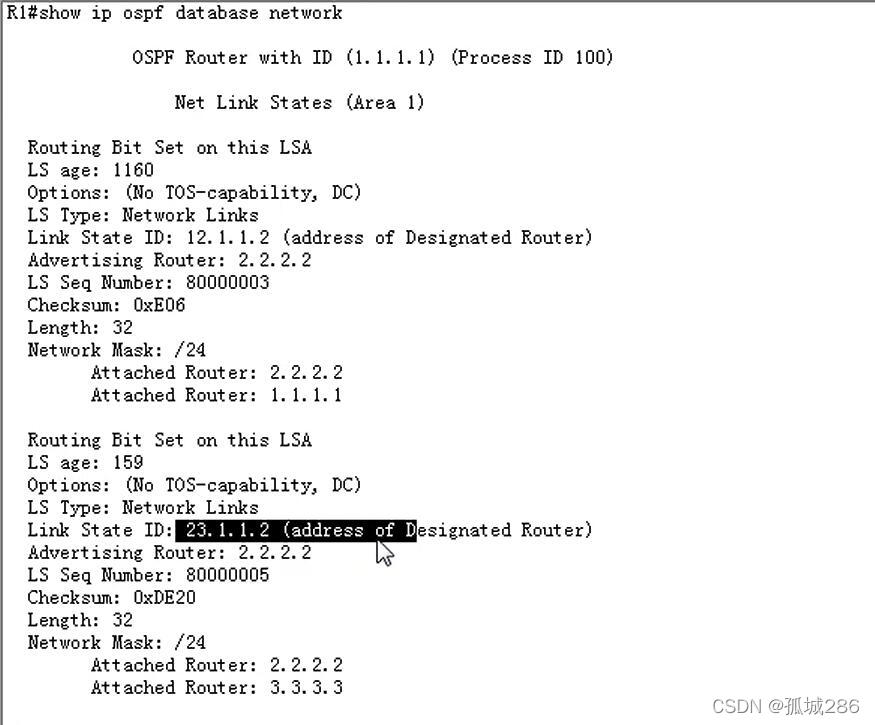

（5）如何查看：

二、LSA-3

（1）——简介：

• 产生 : ABR产生的（ABR链接两个不同的区域，且其中一个区域必须在骨干区域)
• 泛洪边界 :除了完全STUB区域，完全NSSA区域之外都可以到达
• 作用 :通告区域间路由
• 网络汇总LSA（Network Summary LSA）： 是由ABR 路由器 始发的。ABR路由器将发送网络汇总LSA到一个区域，用来通告该区域外部的目的地址。

（2）——头部信息:

• Ls age : 老化时间，1800--3600秒，其中1800是周期的LSA刷新时间，3600是LSA的最大老化时间
• Options : 可选项
• LS Type: summary
• LinkT State ID:通告的区域间路由
• Advertising Router : 这个LSA是谁产生的，就把这个路由器的RID写在这里
• LS Seq Number : LSA的序列号，利用这个序列号确定谁的LSA是最新的，LSA每更新一次，序列号+1
• Checksum : 奇偶校验和,用于验证数据传输的完整性
• Length : 包含了头部信息和数据部分的总长度
• Number of Links : 我通告了几个区域间路由

（3）——数据部分:

• ----描述这个链路状态ID里面的区域间路由的掩码以及这个ABR去往这个区域间路由的cost值

（4）如何查看：
