组网需求

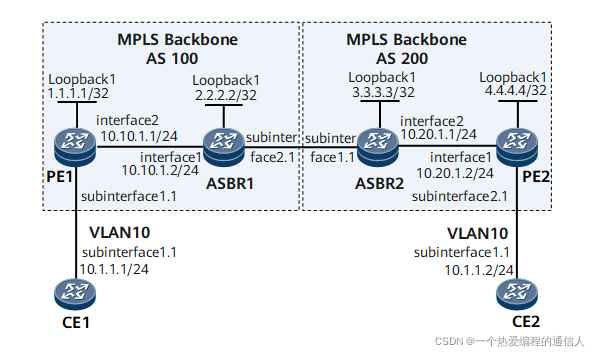

如 图1 ，CE1和CE2属于同一个VPLS，分别通过AS100内的PE1和AS200内的PE2接入骨干网。

由于VPLS数量较少，因此本示例采用OptionA方式跨域LDP VPLS，ASBR间的接口被当作AC接口与VSI实例绑定，实现CE1与CE2的互通。

图1配置OptionA方式跨域LDP VPLS组网图

配置思路

1. 在骨干网上运行IGP协议实现ASBR与PE之间的互通，并且PE之间要建立隧道。

2. 骨干网上配置MPLS基本能力，在同一AS域内的PE与ASBR之间建立动态LSP隧道。如果PE与ASBR非直连，建立LDP远程会话。

3. 在PE1、ASBR1、ASBR2和PE2上配置VSI实例，并与AC接口绑定。

操作步骤

1.配置各设备接口的IP地址

# 配置CE1。

# 配置PE1。

# 配置ASBR1。

# 配置ASBR2。

# 配置PE2。

# 配置CE2。

2.配置骨干网的IGP协议

# 配置PE1。

# 配置ASBR1。

# 配置ASBR2。

# 配置PE2。

3.使能MPLS，建立LSP隧道

# 配置PE1。

# 配置ASBR1。

# 配置ASBR2。

# 配置PE2。

4.配置LDP方式VPLS

# 配置PE1。

# 配置ASBR1。

# 配置ASBR2。

# 配置PE2。

5.配置CE允许VLAN 10的报文通过

# 配置CE1。

# 配置CE2。

6.检验配置结果

完成上述配置后，在PE上执行 display vsi name v1 verbose 命令，可以看到VSI State和PW State都是Up。以PE1的显示为例：

CE1与CE2可以相互ping通。以CE1的显示为例：
