华为运营商级路由器配置示例 | 配置OptionC方式跨域LDP VPLS示例
在骨干网上运行IGP协议，使同一个AS域内的各设备能互通。
在骨干网上使能MPLS，在PE与ASBR之间建立动态LSP隧道，并且在ASBR之间的接口上也要使能MPLS。
同一AS的PE和ASBR之间建立IBGP。
在各ASBR之间配置EBGP，在ASBR上需配置路由策略，使能标签路由功能。
在PE1和PE2之间建立MPLS LDP远端对等体关系。
在PE1和PE2之间创建VPLS连接。
在PE1和PE2之间创建VSI实例，接入CE。
最后更新：2022-02-15 04:03:34 手机定位技术交流文章
组网需求
如 图1 ，CE1和CE2属于同一个VPLS，分别通过AS100内的PE1和AS200内的PE2接入骨干网。
当每个AS内有大量的跨域VPLS时，可以配置采用OptionC方式跨域LDP VPLS。在OptionC方式跨域LDP VPLS中，ASBR上不再维护VPLS标签块信息，而是PE之间直接交换VPLS标签块信息。

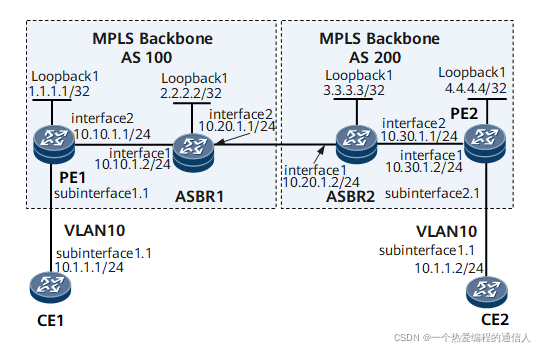

图1配置OptionC方式跨域LDP VPLS组网图
配置思路
操作步骤
1,配置各设备接口的IP地址
# 配置CE1。
# 配置PE1。
# 配置ASBR1。
# 配置ASBR2。
# 配置PE2。
# 配置CE2。
2.配置骨干网的IGP协议
# 配置PE1。
# 配置ASBR1。
# 配置ASBR2。
# 配置PE2。
3.使能MPLS，建立LSP隧道
# 配置PE1。
# 配置ASBR1。
# 配置ASBR2。
# 配置PE2。
4.在ASBR上使能域间的MPLS功能
# 配置ASBR1。
# 配置ASBR2。
5.在PE1与ASBR1之间、PE2与ASBR2之间配置MP-IBGP对等体，在ASBR1与ASBR2之间配置MP-EBGP对等体，并在ASBR上配置路由策略，对于从本AS的PE接收的路由，在向对端ASBR发布时，分配MPLS标签。对于向本AS的PE发布的路由，如果是带标签的IPv4路由，为其重新分配MPLS标签。
# 配置PE1。
# 配置ASBR1。
# 配置ASBR2。
# 配置PE2。
完成此步配置，在ASBR上执行命令 display bgp peer ，可以看见PE与相同AS的ASBR之间建立的IBGP会话状态为“Established”，ASBR之间的EBGP会话状态也为“Established”。以ASBR1的显示为例：
在ASBR上执行display tunnel-info all命令，可发现创建了“mpls local ifnet”类型的隧道。以ASBR1的显示为例：
6.在PE1和PE2之间建立LDP远端对等体会话
# 配置PE1。
# 配置PE2。
配置完成后，不同AS域内的PE之间应该建立起LDP邻居，在PE上执行display mpls ldp session命令可以看到显示结果中Session State项为“Operational”。
在PE上执行display tunnel-info all命令，可发现跨域隧道建立成功。以PE1的显示为例：
7.PE上配置VSI实例，并将VSI实例与AC接口绑定。
# 配置PE1。
# 配置PE2。
# 配置CE1。
# 配置CE2。
8.验证配置结果
在PE上查看VSI信息，可以看到VSI State和PW State都是Up。使用的隧道为之前建立的跨域LSP。以PE1显示为例：
CE1与CE2能互相ping通。以CE1显示为例：
