组网需求

如 图1 ，两台设备PE1和PE2作为PE启动VPLS功能。CE1连接到PE1设备上，CE2连接到PE2上。CE1和CE2属于一个VPLS。

采用BGP作为VPLS信令建立PW，通过配置VPN Target实现VPLS PE的自动发现，实现CE1与CE2的互通。

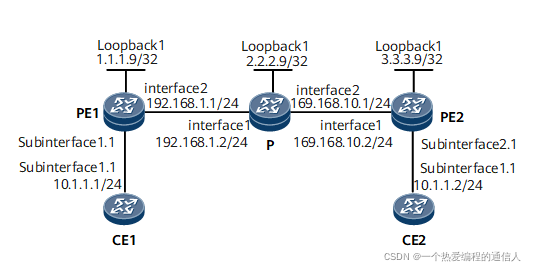

图1配置BGP方式VPLS组网图

配置思路

1. 在骨干网上配置路由协议实现互通，并配置MPLS基本能力。

2. 在PE之间建立LSP隧道。

3. 在PE上使能MPLS L2VPN。

4. 在PE上使能BGP对等体交换VPLS信息的能力。

5. 在PE上创建VSI，指定信令为BGP，指定RD、VPN-Target和Site。

6. 将AC接口与VSI进行绑定。

操作步骤

1.配置骨干网各设备的IP地址。

# 配置PE1。

# 配置P。

# 配置PE2。

2.配置IGP，本示例使用OSPF。

# 配置PE1。

# 配置P。

# 配置PE2。

3.使能MPLS，建立LSP隧道

# 配置PE1。

# 配置P。

# 配置PE2。

4.使能BGP对等体交换VPLS信息的能力

# 配置PE1。

# 配置PE2。

5.在PE上使能MPLS L2VPN

# 配置PE1。

# 配置PE2。

6.在PE上配置VSI

# 配置PE1。

# 配置PE2。

7.在PE上将VSI与AC接口进行绑定

# 在PE1上创建子接口，允许接收VLAN10的报文，绑定VSI。

# 在PE2上创建子接口，允许接收VLAN10的报文，绑定VSI。

8.配置CE

# 配置CE1

# 配置CE2

9.验证配置结果

完成上述配置后，在PE1上执行 display vsi name bgp1 verbose 命令，可以看到名字为bgp1的VSI建立了一条到PE2的PW，VSI状态为UP。

# 在CE1（10.1.1.1）上能够ping通CE2（10.1.1.2）。
