组网需求

如 图1 ，PE1和PE2作为PE启动VPLS功能。CE1接入PE1，CE2接入PE2，CE1和CE2属于一个VPLS。当设备没有能力建立大量LDP会话，或者希望手工管理和分配VC标签时，可以采用静态方式建立VPLS PW，实现CE1与CE2的互通。

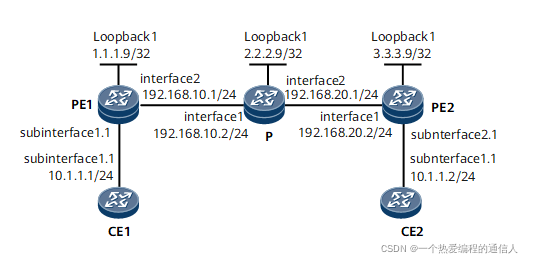

图1配置静态方式VPLS组网图

配置思路

1. 在骨干网上配置路由协议实现互通。

2. PE间建立传输业务数据所使用的隧道。

3. PE上使能MPLS L2VPN。

4. 在PE上创建VSI，配置静态方式的VPLS，然后将VSI与AC接口绑定。

操作步骤

1.按 图1 配置PE和P的各接口地址，并配置IGP。本例中使用OSPF。

配置OSPF时，注意需要发布PE1、P和PE2的32位Loopback接口地址（LSR-ID）。

具体配置步骤参考后面的配置文件。

配置完成后，在PE1、P和PE2上执行display ip routing-table命令可以看到已学到彼此的路由。

2.配置MPLS基本能力和LDP

具体配置步骤参考后面的配置文件。

配置完成后，在PE1、P和PE2上执行display mpls ldp session命令可以看到PE1和P之间或PE2和P之间的对等体的Status项为“Operational”，即对等体关系已建立。执行display mpls lsp命令可以看到LSP的建立情况。

3.在PE上使能MPLS L2VPN

# 配置PE1。

# 配置PE2。

4.在PE上配置VSI

# 配置PE1。

# 配置PE2。

5.在PE上配置VSI与接口的绑定

# 配置PE1。

# 配置PE2。

6.配置CE

# 配置CE1

# 配置CE2

7.验证配置结果

完成上述配置后，在PE1上执行display vsi name a2 verbose命令，可以看到名字为a2的VSI建立了一条PW到PE2，VSI状态为UP。

# 在CE1（10.1.1.1）上能够ping通CE2（10.1.1.2）。
