单总线协议（1-wire）

微处理器与 DHT11之间的通讯采用单总线通信,一次通讯时间4ms左右,数据分小数部分和整数部分,具体格式在下面说明,当前小数
部分用于以后扩展,现读出为零.操作流程如下:
一次完整的数据传输为40bit,高位先出。
数据格式:
8bit湿度整数数据+8bit湿度小数数据
+8bi温度整数数据+8bit温度小数数据
+8bit校验和
数据传送正确时校验和数据等于
“8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据”
所得结果的末8位。

通讯过程：

流程如下

产生起始信号（空闲的时候要把总线拉高）：
1）总线空闲状态为“高电平”,主机把总线拉低等待DHT11响应,主机把总线拉低必须大于18毫秒,保证DHT11能检测到起始信号。之后需要把总线变为空闲状态，让DHT11可以通知你。（电平的跳变通知DHT11，给DHT11一定的反应时间让它知道你要和它通信了）

2）DHT11接收到主机的开始信号后,等待主机开始信号结束,然后发送80us“低电平响应信号”。（DHT11知道你要和它通信，它告诉你它收到你的请求，可以和你通信了）
3）主机发送开始信号结束后,延时等待20-40us后, 读取DHT11的响应信号（你接收它告诉你的消息，看它是否可以和你通信（总线为低电平,说明DHT11发送响应信号,如果读取响应信号为高电平,则DHT11没有响应,请检查线路是否连接正常），并等待它就绪）

4）等待DHT11释放总线（释放之后你就可以给它发消息了,DHT11发送响应信号后,再把总线
拉高80us,准备发送数据）
主机发送开始信号后,可以切换到输入模式,或者输出高电平均可, 总线由上拉电阻拉高。

发送数据:
1)每一bit数据都以50us低电平时隙开始
2)高电平的长短定了数据位是0还是1.
3)当最后一bit数据传送完毕后，DHT11拉低总线50us,随后总线由上拉电阻拉高进入空闲状态。

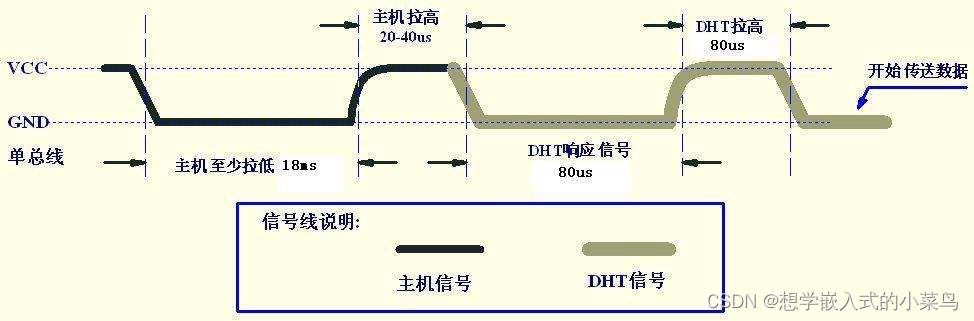

格式见下面图示.

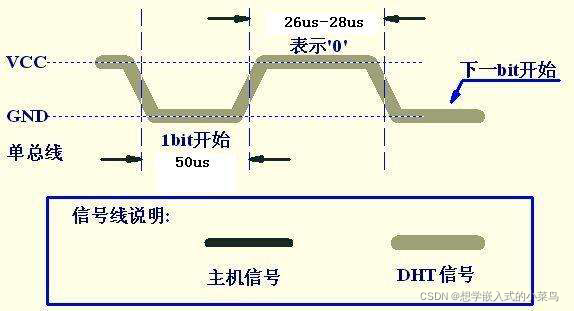

数字0信号表示方法:

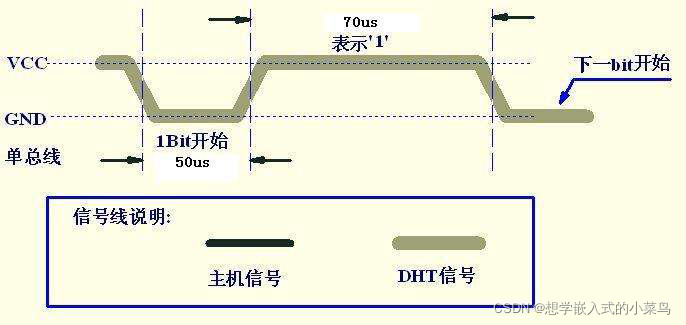

数字1信号表示方法:
