FPGA基于i2c的eeprom的读写uart串口通信验证

概述
一、代码

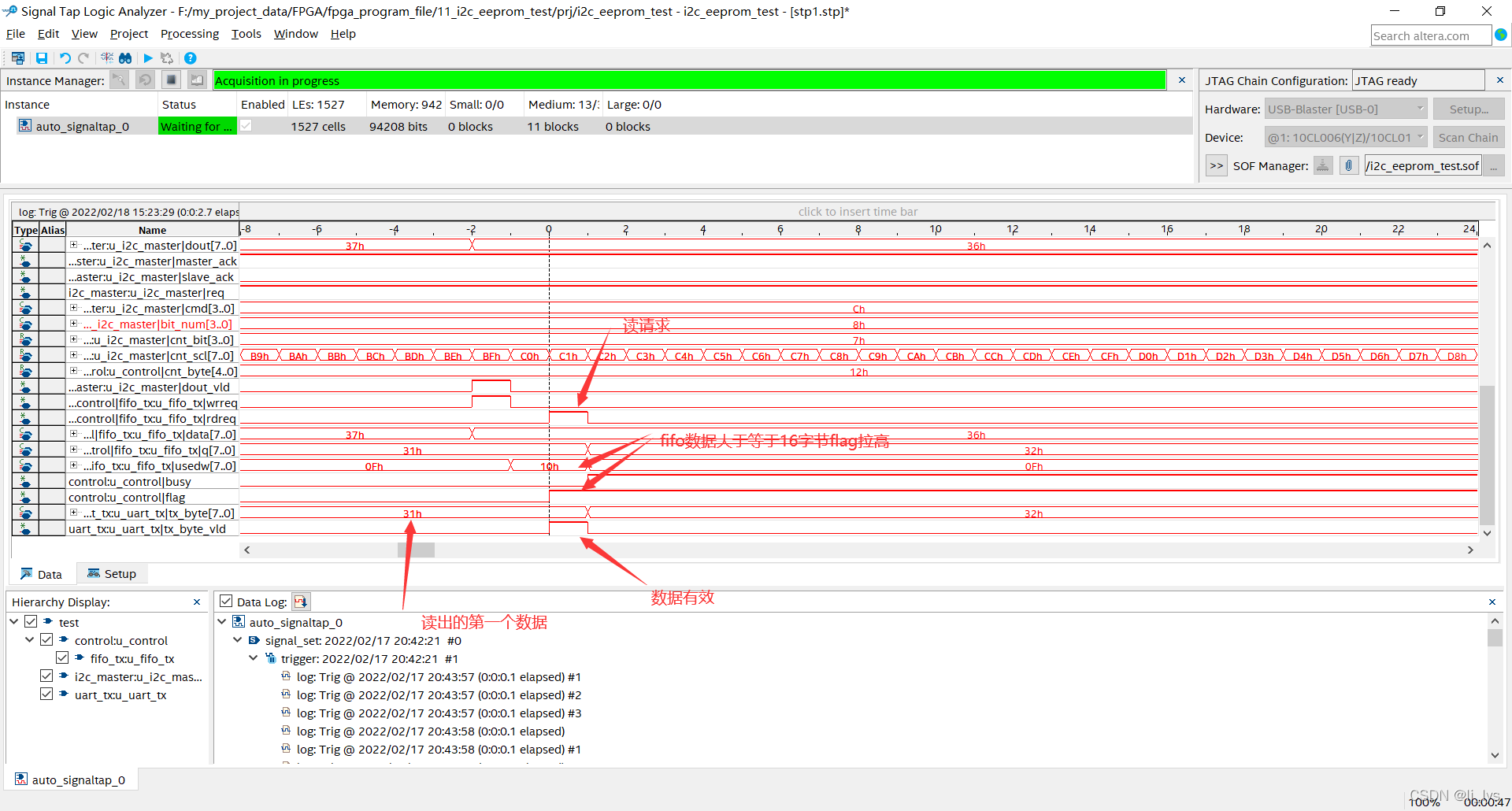

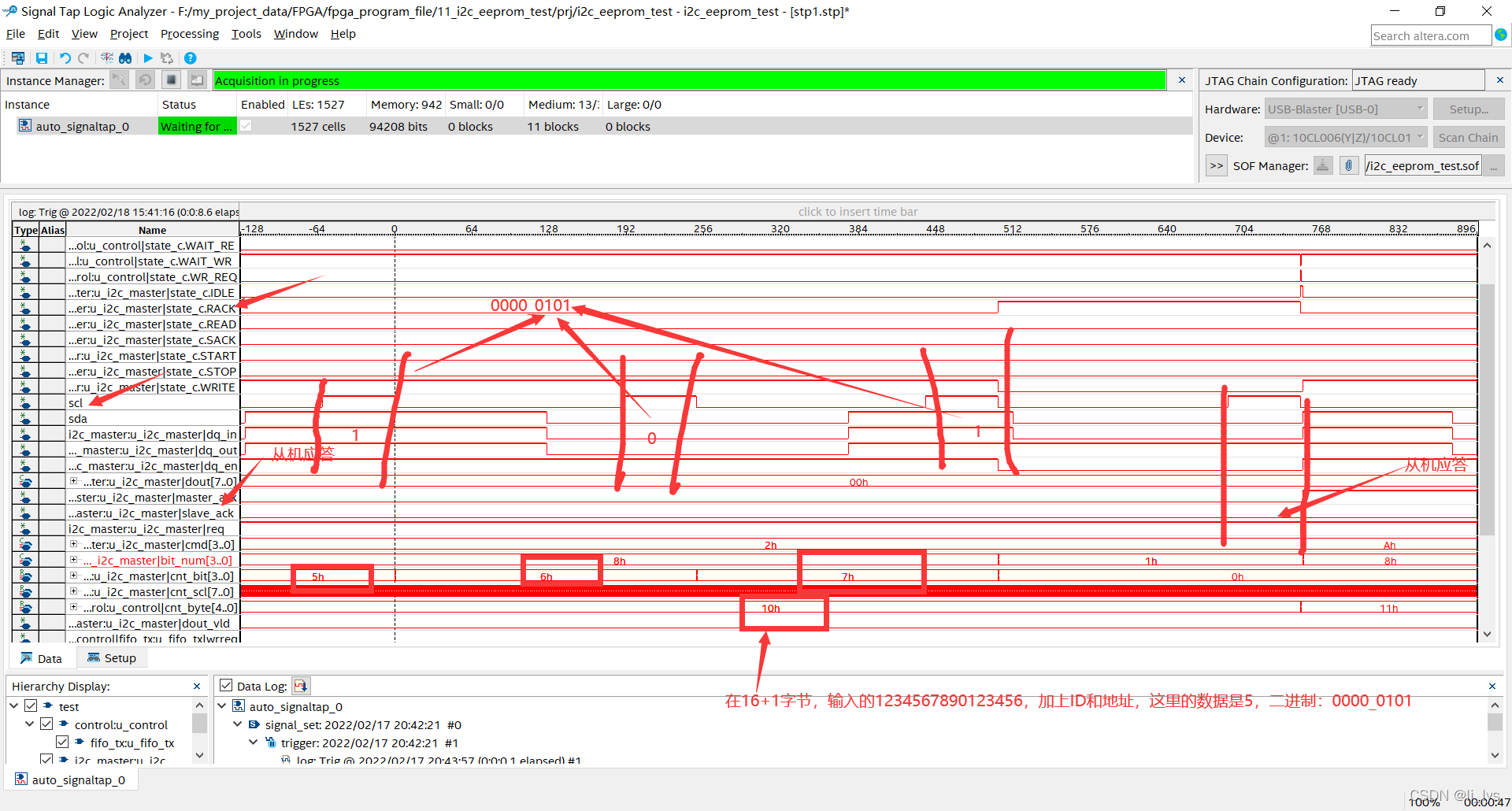

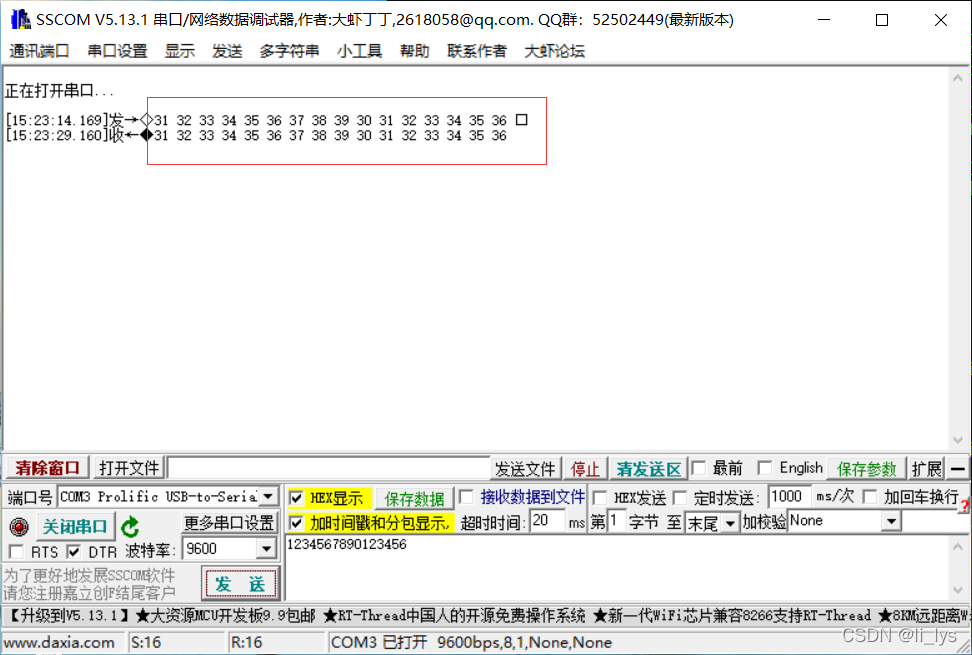

二、验证

概述

IIC简介
IIC (I2C，Inter－Integrated Circuit)即集成电路总线，是一种两线式串行总线，由 PHILIPS公司开发，用于连接微控制器及其外围设备。多用于主机和从机在数据量不大且传输距离短的场合下的主从通信。I2C 总线由数据线 SDA 和时钟线 SCL 构成通信线路，既可用于发送数据，也可接收数据，是一种半双工通信协议。总线上的主设备与从设备之间以字节(8 位)为单位进行双向的数据传输

标准模式：100Kbit/s
快速模式：400kbit/s
高速模式：3.4Mbit/s

在这里插入图片描述

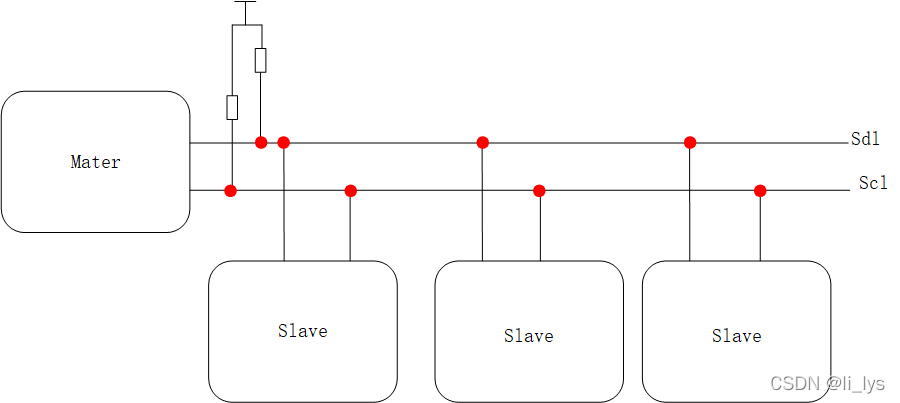

iic器件和sdl、scl关系

空闲状态：
I2C 总线的 SDA 和 SCL 两条信号线同时处于高电平时，规定为总线的空闲状态。此时各个器件的输出级场效应管均处在截止状态，即释放总线，由两条信号线各自的上拉电阻把电平拉高。
起始信号：

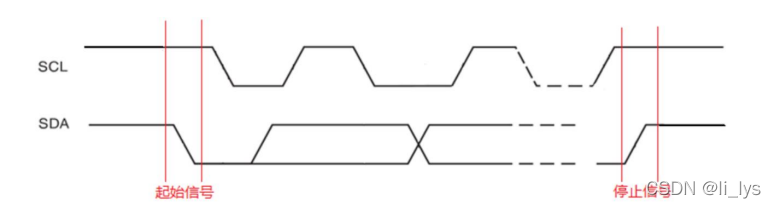

在 SCL 保持高电平期间，SDA 的电平被拉低，称为 I2C 总线总线的起始信号，标志着一次数据传输开始。起始信号由主机主动建立的，在建立该信号之前 I2C 总线必须处于空闲状态。
停止信号：
在 SCL 保持高电平期间，SDA 被释放，返回高电平，称为 I2C 总线的停止信号，标志着一次数据传输的终止。停止信号由主机主动建立的，建立该信号之后，I2C 总线将返回空闲状态。

在这里插入图片描述
数据传输：
在 I2C 总线上传送的每一位数据都有一个时钟脉冲相对应（或同步控制），即在 SCL 串行时钟的配合下，在 SDA 上逐位地串行传送每一位数据。进行数据传送时，在 SCL 的高电平期间， SDA 上的电平必须保持稳定，只有在 SCL 为低电平期间，才允许 SDA 上的电平改变状态。即数据在 SCL 的上升沿到来之前就必须准备好，并在在下降沿到来之前必须保持稳定。
在这里插入图片描述
应答信号：

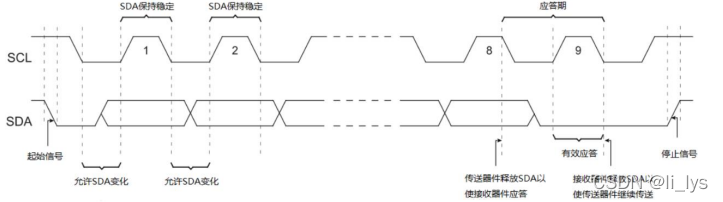

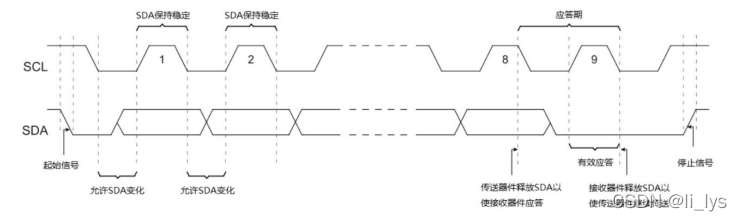

I2C 总线上的所有数据都是以字节传送的，发送端每发送一个字节，就必须在第 9 个SCL 脉冲期间释放 SDA，由接收端反馈一个应答信号。应答信号为低电平时，称为有效应答位（ACK），表示接收端成功接收了该字节；应答信号为高电平时，称为非应答位（NACK），表示接收端接收该字节失败。对于反馈有效应答位 ACK 的要求是，接收端在第 9 个时钟脉冲之前的低电平期间将 SDA 拉低，并且确保在该时钟周期的高电平期间保持低电平。如果接收端是主控端，则在它收到最后一个字节后，发送一个 NACK 信号，以通知被控发送端结束数据发送，并释放 SDA 线，以便主控接收器发送停止信号。
在这里插入图片描述

EEPROM 简介
写操作时序

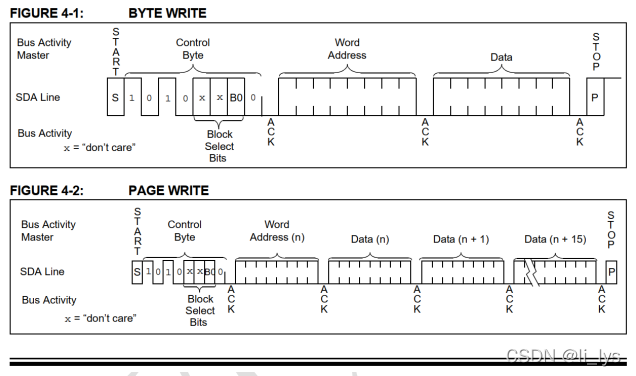

写操作，发起始位->写写控制字->接收 ACK->写字节地址->接收 ACK->写数据接收ACK-> 发停止位。
写控制字：{7’b101000,1’b0}
在这里插入图片描述
读操作时序

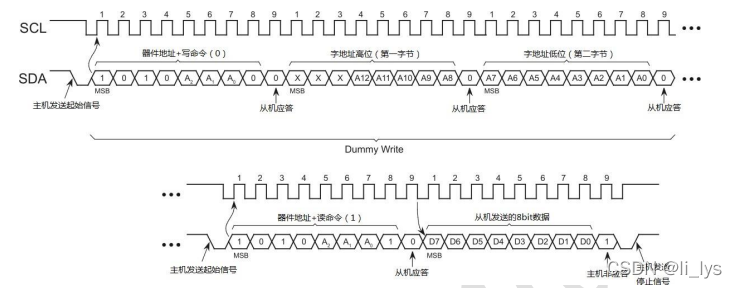

发起始位->写读控制字->接收 ACK->写读地址->接收读数据->发NACK->发停止位。
读控制字：{7’b101000,1’b1}。

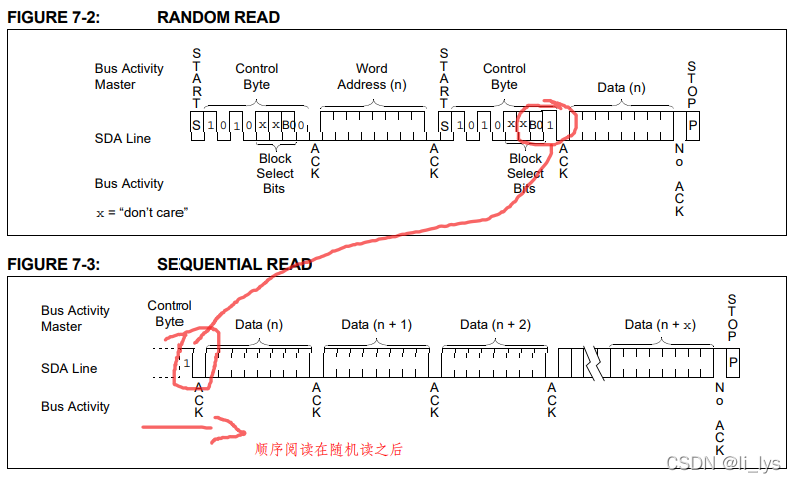

随机读

顺序读
