      基于STM32+FreeRtos+DHT12+ESP8266+MQTT连接阿里云

      • 1.概述
      • 2.实现步骤
        • 2.1.MQTT.fx模拟器与阿里云通信
        • 2.2.STM32与阿里云通信
      • 3. 搭建云平台
        • 3.1.登陆阿里云平台
      • 4.连接阿里云平台（MQTT.fx）
      • 5.连接阿里云平台（STM32）
        • 5.1.调试信息
        • 5.2.源码分析
          • 5.2.1. 向服务器发起连接（CONNECT）
          • 5.2.2.服务器回复连接回执（CONNACK）
          • 5.2.3.向服务器发起订阅（SUBSCRIBE）
          • 5.2.4.服务器回复订阅回执（SUBACK）
          • 5.2.5.向服务器发起心跳包请求（PINGREQ）
          • 5.2.6.服务器回复心跳回执（PINGRESP）
          • 5.2.7.服务器发布消息
          • 5.2.8.轮询，读MQTT返回数据类型
          • 5.2.9.向服务器发送dht12温湿度传感器的数据
      • 6.连接信息
      • 7.实物图

      1.概述

      实现通过stm32f103c8t6+操作系统（freertos）读取dht12温湿度传感器的数据，采用ESP8266连接网络，经过MQTT协议连接阿里云IOT，进行数据的传输，以及服务器发送数据控制LED的亮灭，包括消息的发布和订阅等操作，完成云端和设备端的通讯。

      2.实现步骤

      2.1.MQTT.fx模拟器与阿里云通信

      首先，我们使用MQTT.fx模拟器，通过模拟的方式去和阿里云平台进行通讯，次步骤是为了验证我们是否完成了阿里云平台的 搭建。其次是为了获取一些相关的日志信息。

      2.2.STM32与阿里云通信

      其次，我们使用STM32F103C8T6，通过ESP8266连接网络，进行阿里云平台的通讯，实现本次设计的最终方案。本设计使用了dht12温湿度传感器进行读取温度，并通过阿里云平台进行发布，控制我们的LED灯的亮灭。

      3. 搭建云平台

      3.1.登陆阿里云平台

      1.登陆网址：https://www.aliyun.com/
      2.找到物联网平台
      3.根据阿里云的文档创建一个产品，创建一个这个产品的设备，并添加一个自定义功能
      在这里插入图片描述

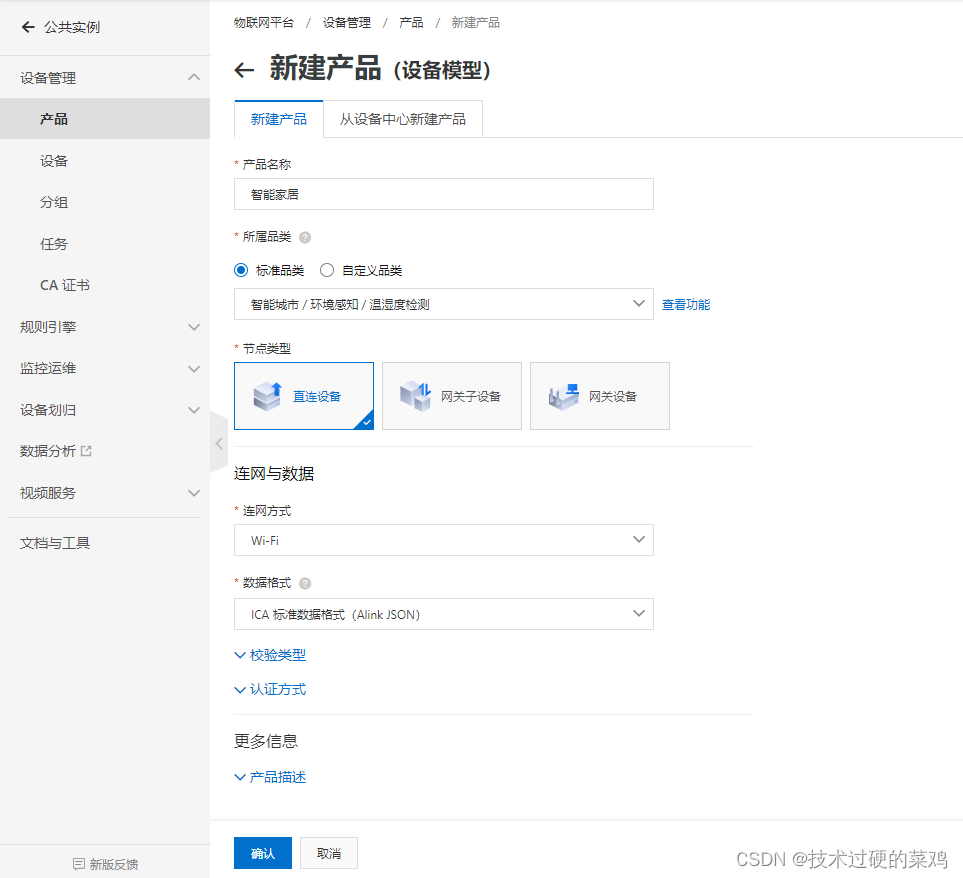

      4.我们先创建一个产品，创建流程如下：
      在这里插入图片描述
      然后点击确认即可。

      5.产品弄好了,就要在产品下面挂上设备
      在这里插入图片描述

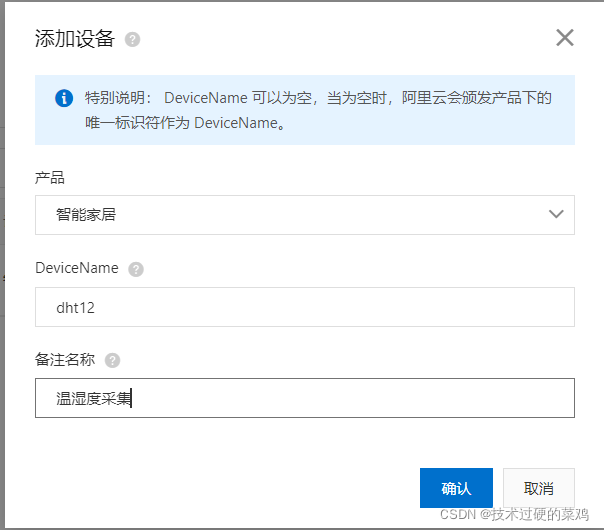

      6.设置下添加的设备的名字
      在这里插入图片描述

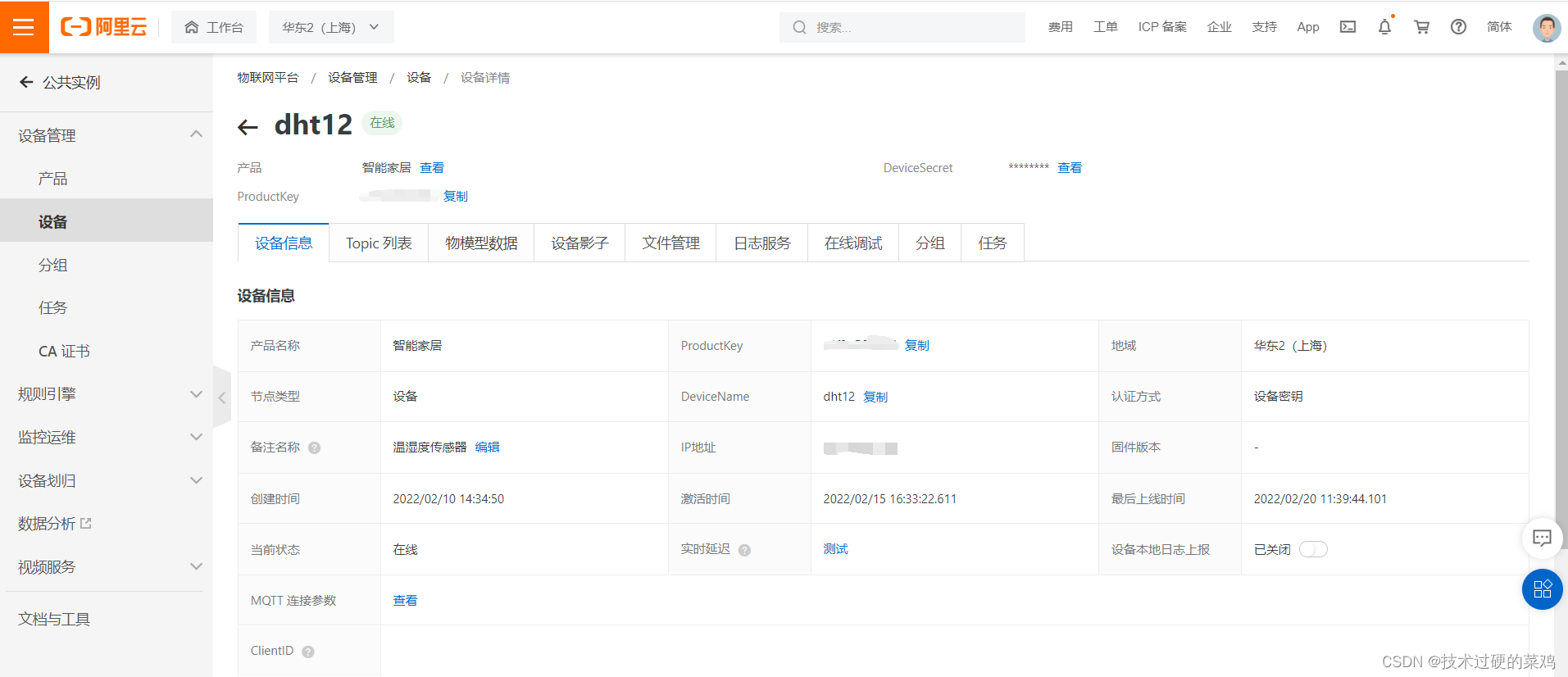

      7.查看添加的设备信息
      在这里插入图片描述
      在这里插入图片描述

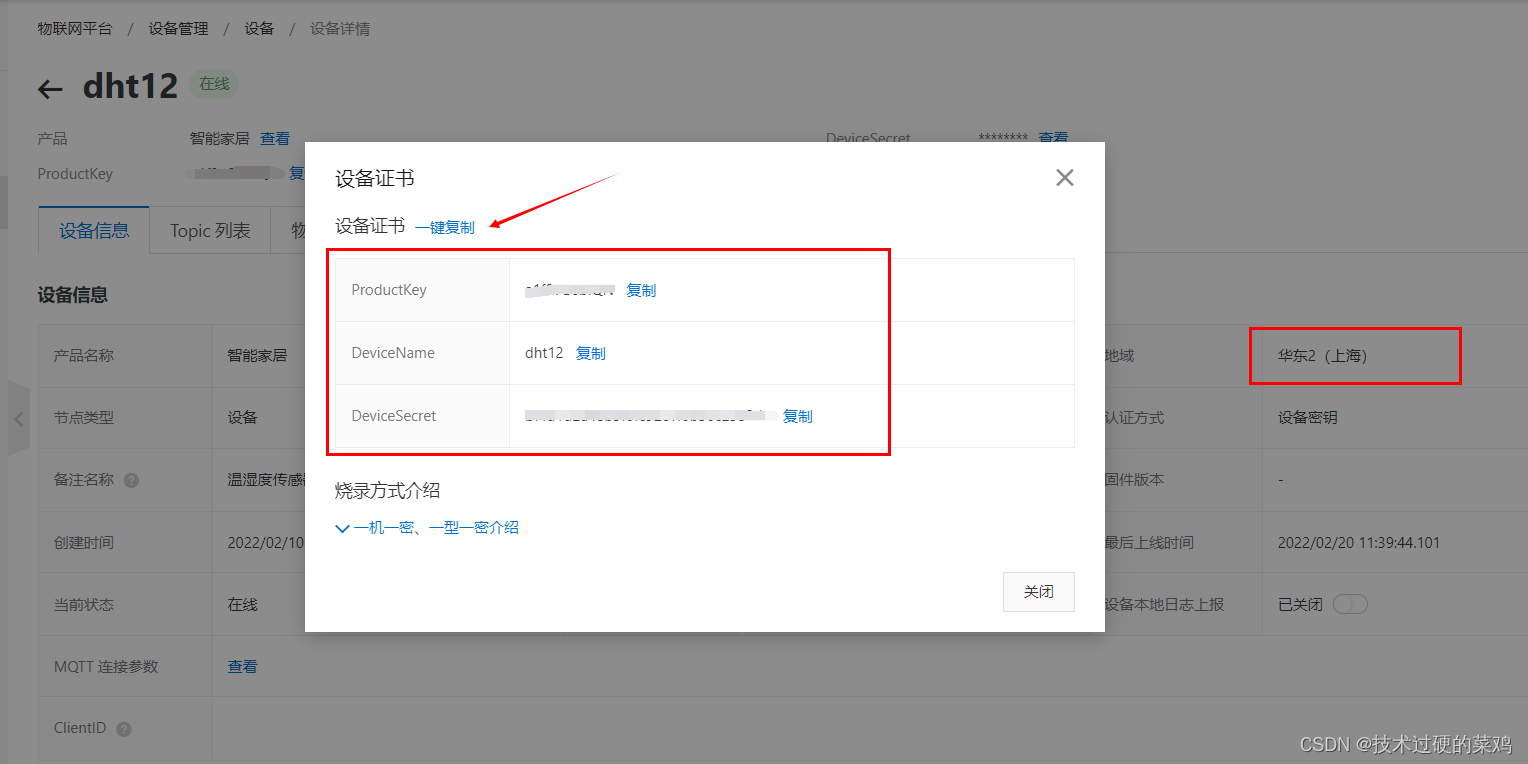

      注意，以下信息是连接阿里云平台的时候需要用到的。
      在这里插入图片描述
      提示:后面咱就会使用下面三个参数(三元组)组合MQTT参数
      “ProductKey”: “a1Q",
      “DeviceName”: “dht12”,
      “DeviceSecret”: "7G      ****************VsU”

      4.连接阿里云平台（MQTT.fx）

      1.这里需要用到两个软件
      1.1.阿里云物联平台配置_32
      1.2.MQTT.fx

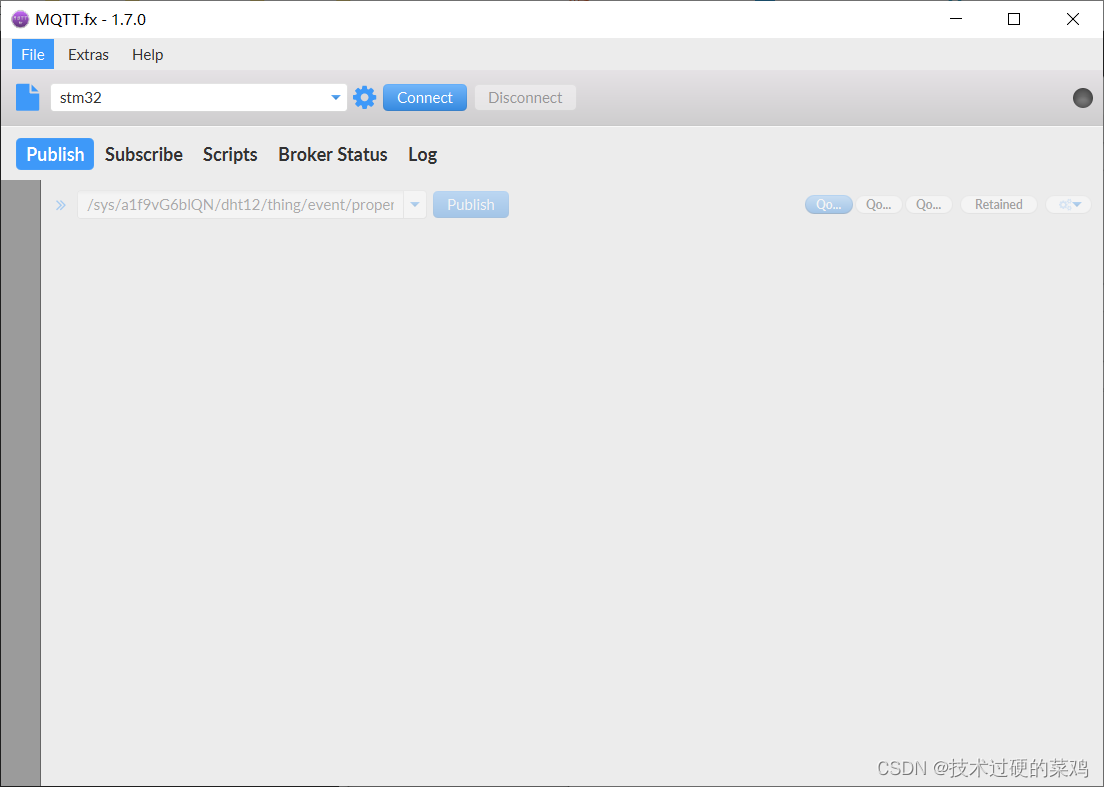

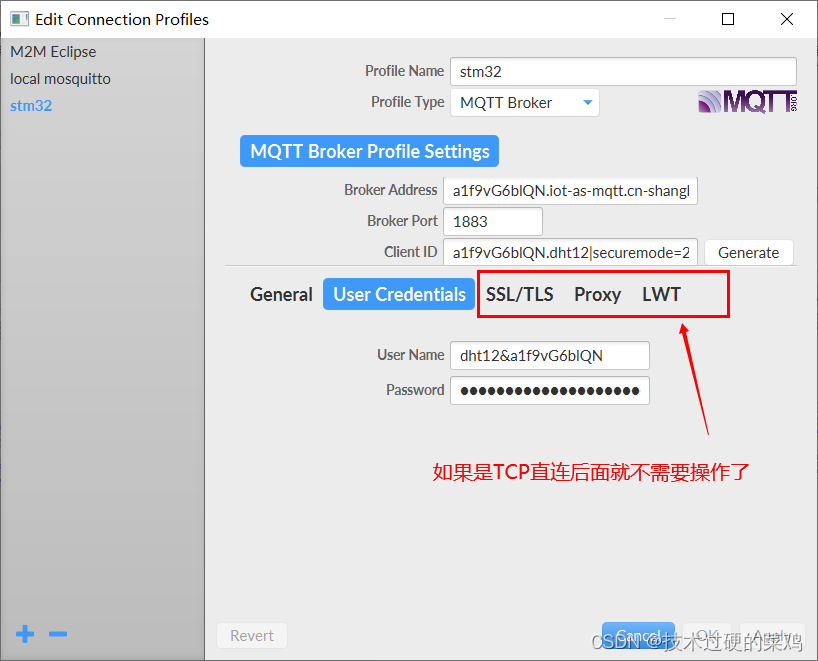

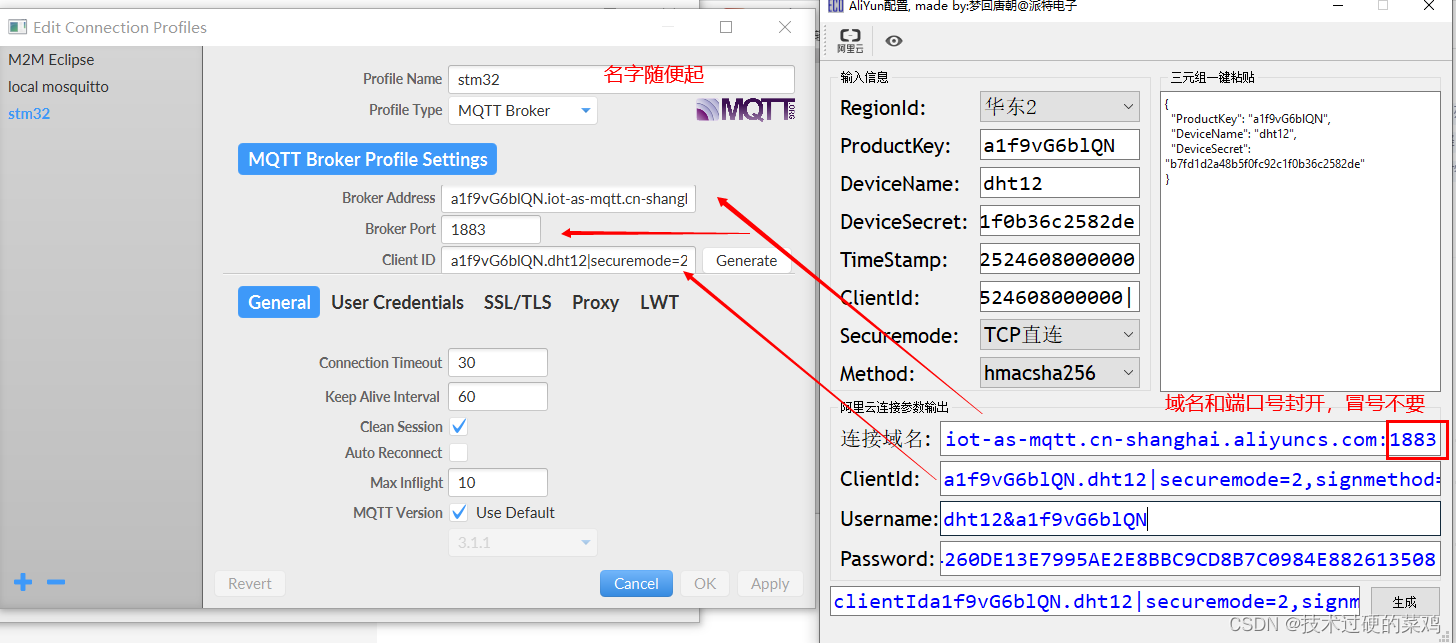

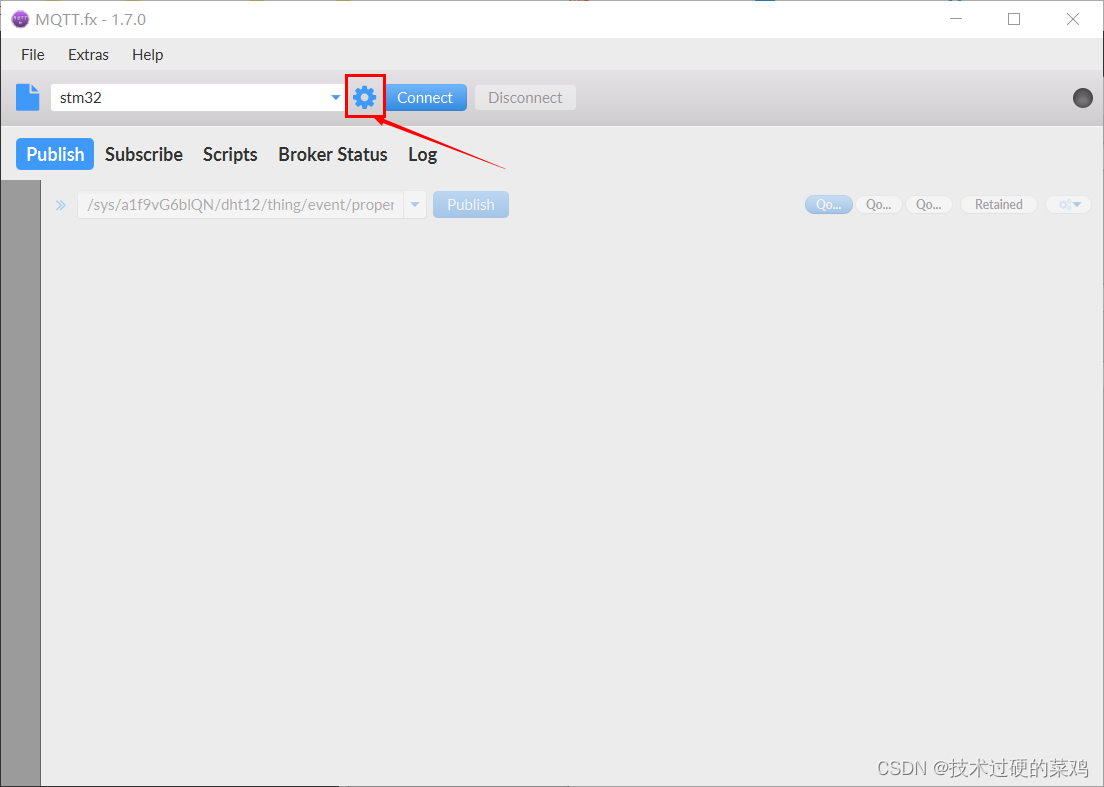

      2.打开MQTT.fx软件

      在这里插入图片描述

      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述

      3.连接调试
      3.1.查看Topic列表，一会需要用到
      在这里插入图片描述
      3.2.发布LED开关和温湿度功能。
      在这里插入图片描述

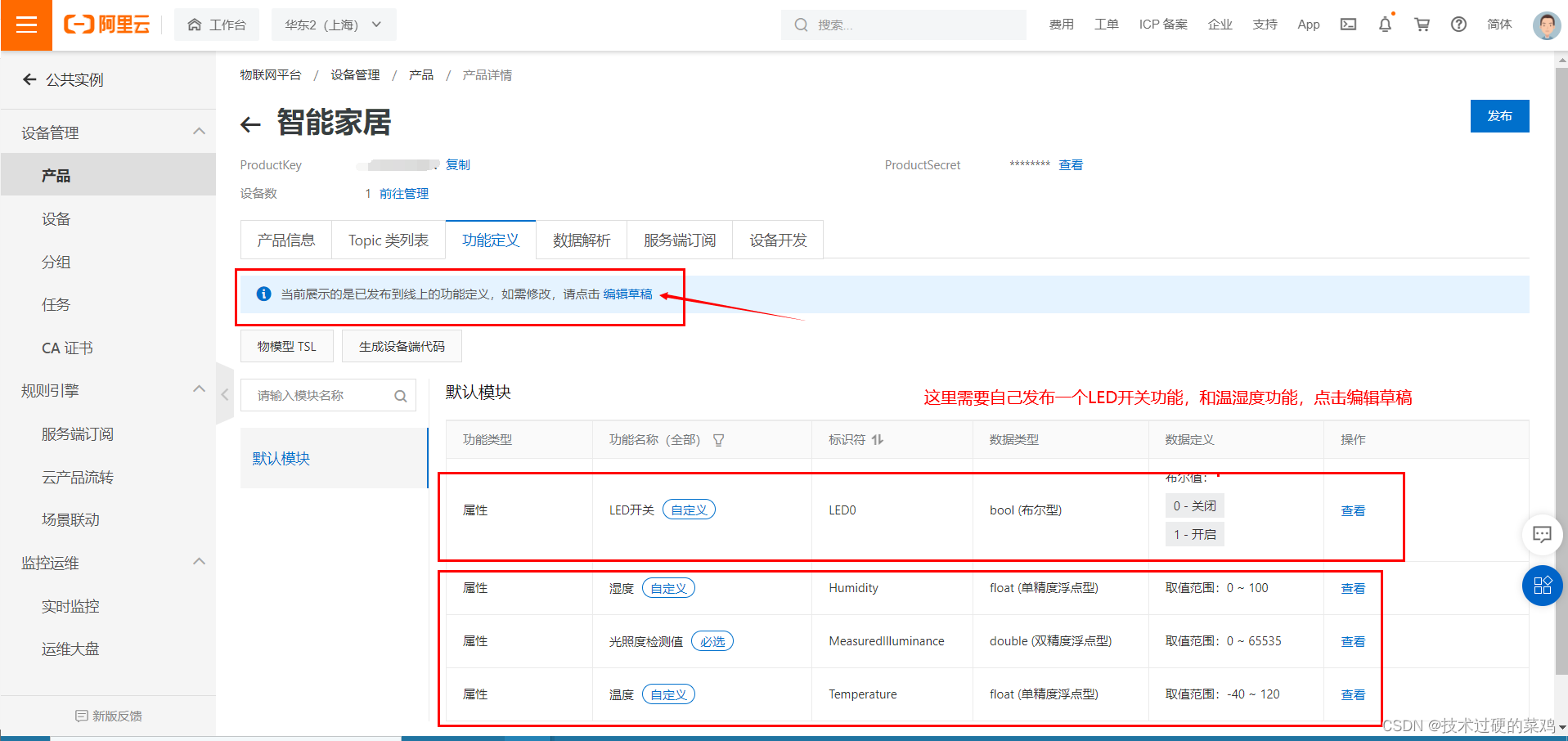

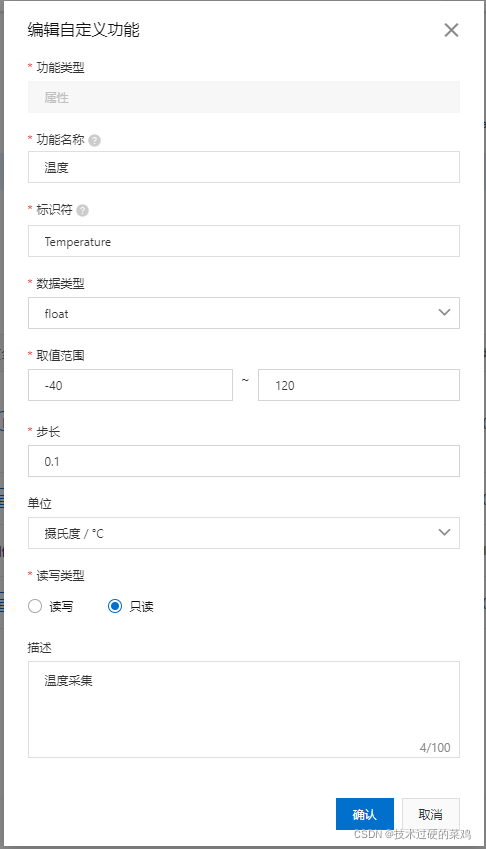

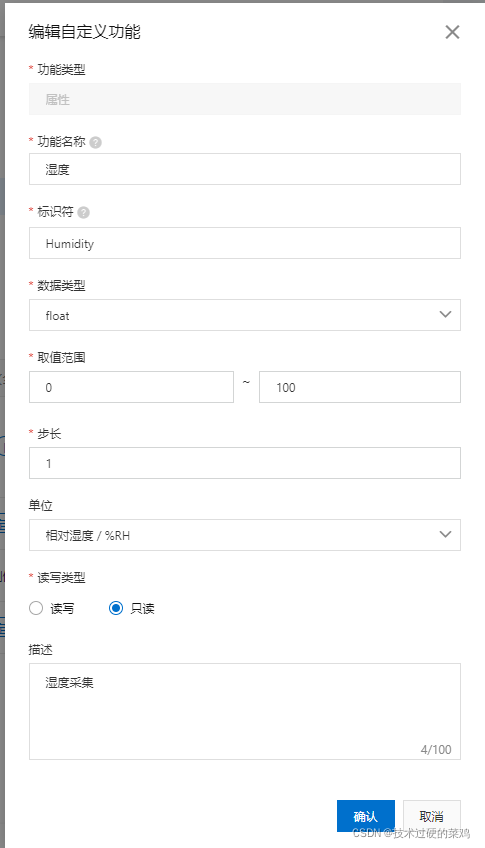

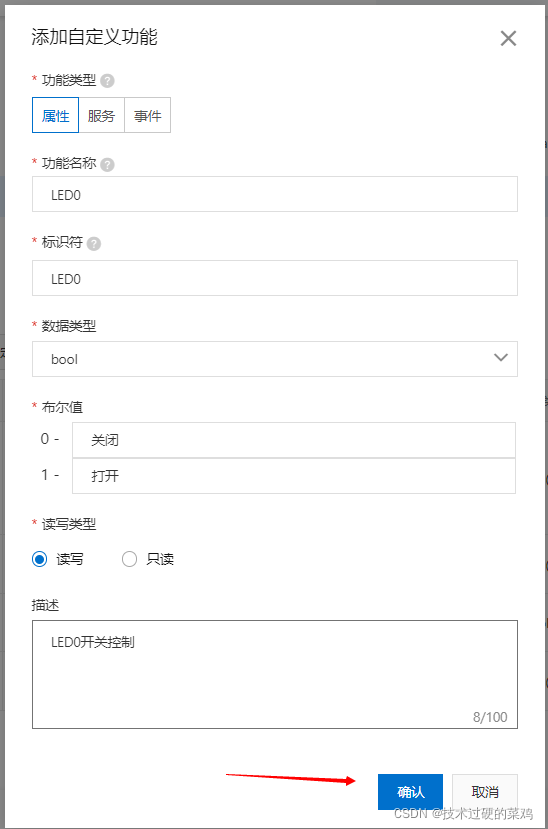

      3.3.添加自定义功能，
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述

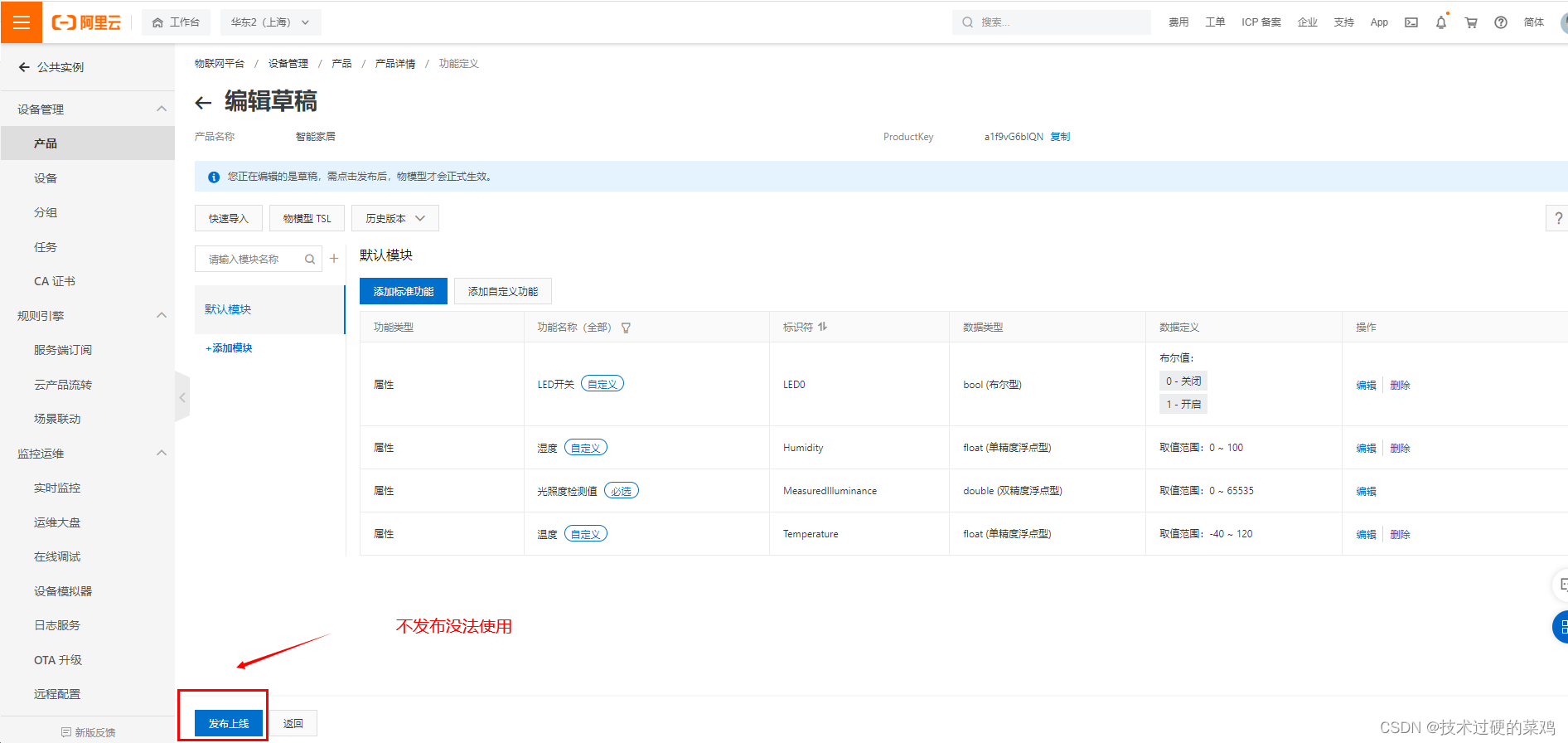

      3.4.最后一定要记得发布。
      在这里插入图片描述

      3.5.连接服务器
      在这里插入图片描述

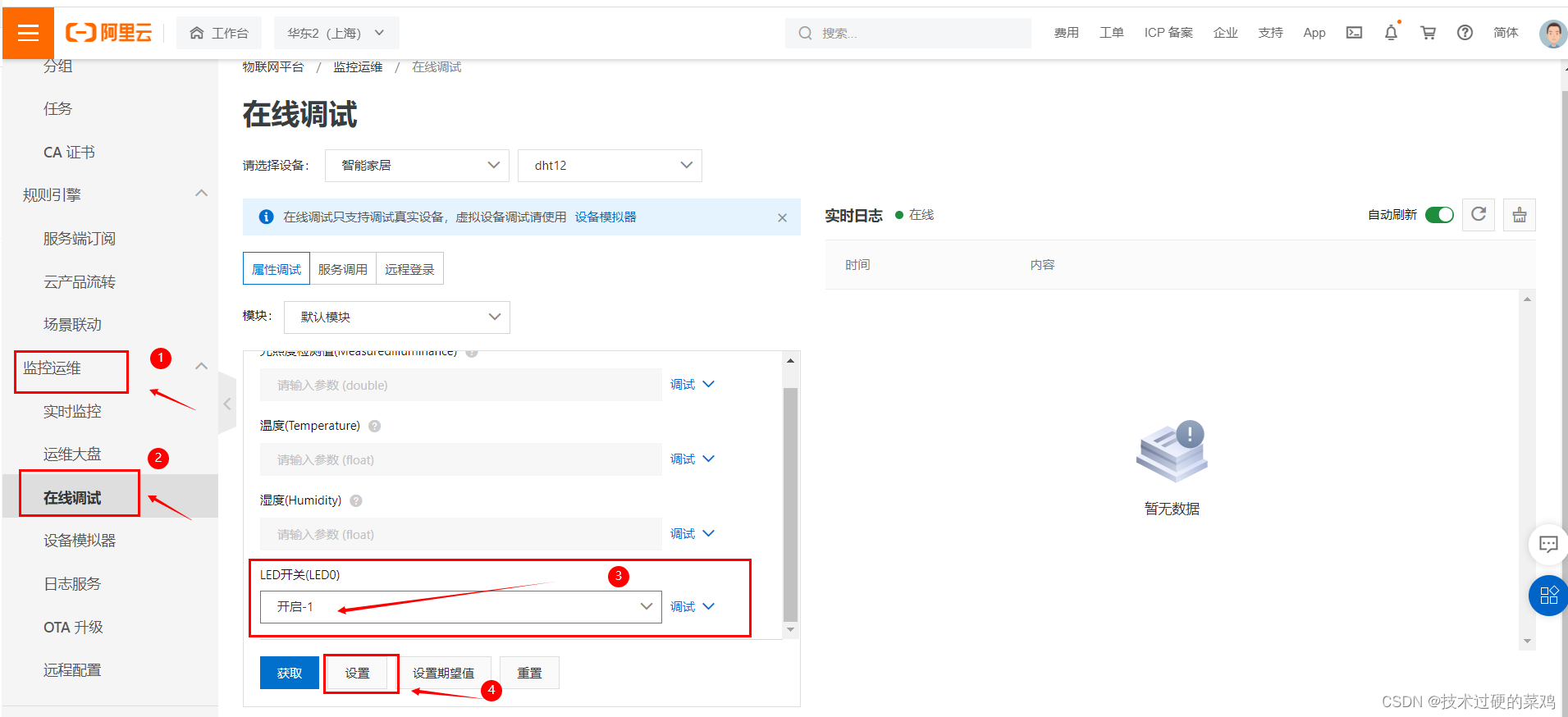

      3.6.推送的内容需要在阿里云平台点击
      在这里插入图片描述

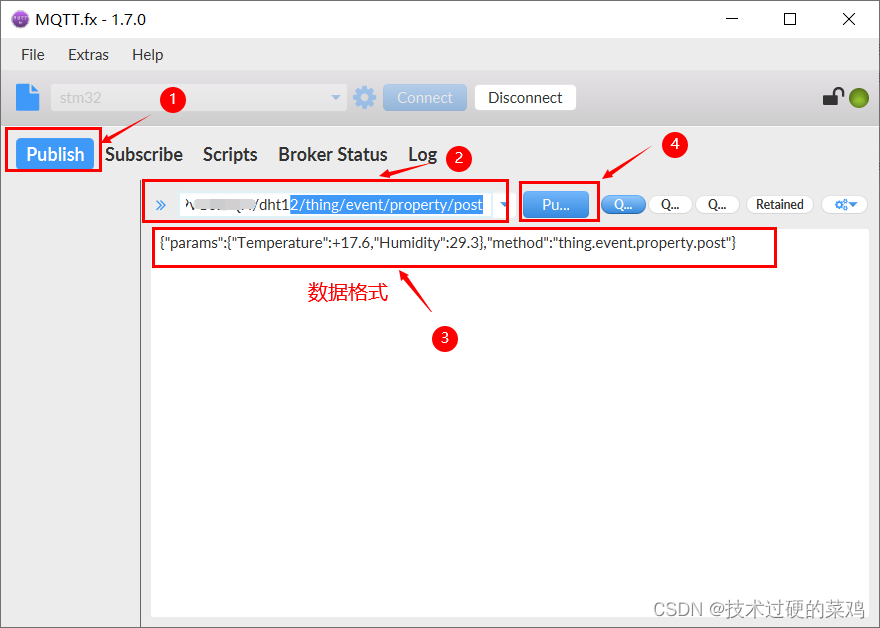

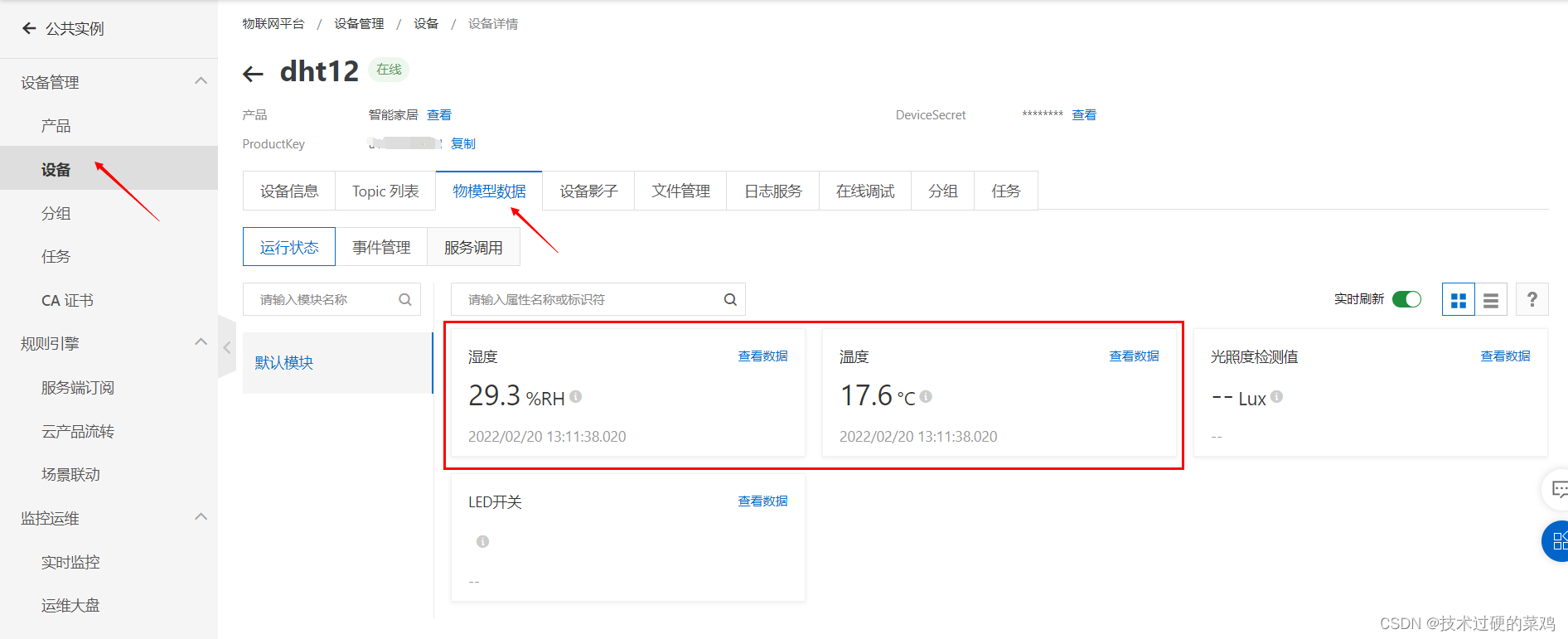

      3.7.推送温湿度数据到阿里云平台服务器上
      在这里插入图片描述
      在这里插入图片描述
      3.8.到此，MQTT.fx模拟器调试就结束了。

      5.连接阿里云平台（STM32）

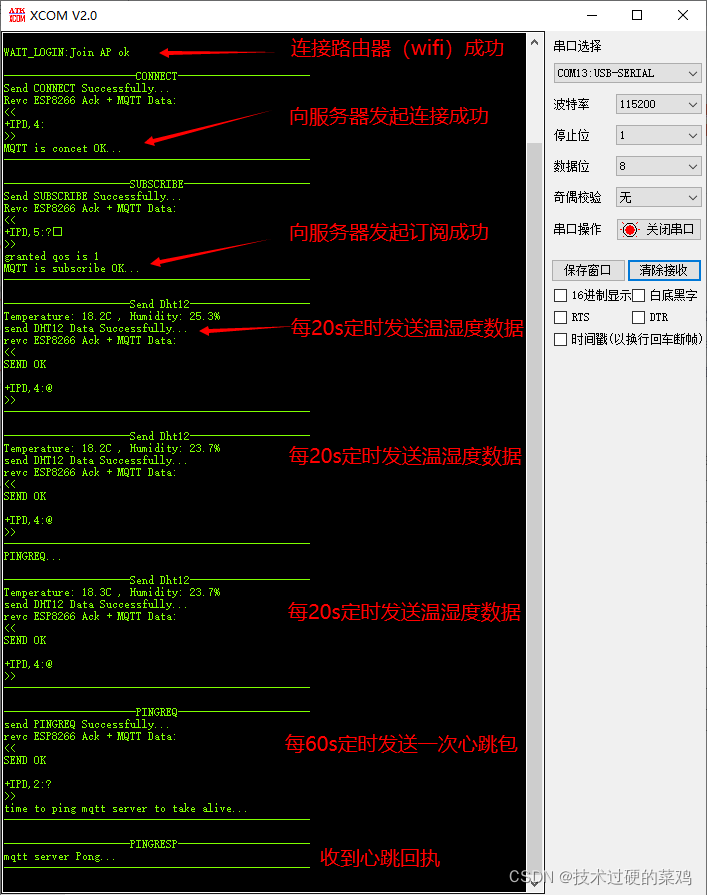

      5.1.调试信息

      在这里插入图片描述

      5.2.源码分析

      5.2.1. 向服务器发起连接（CONNECT）

      在这里插入图片描述

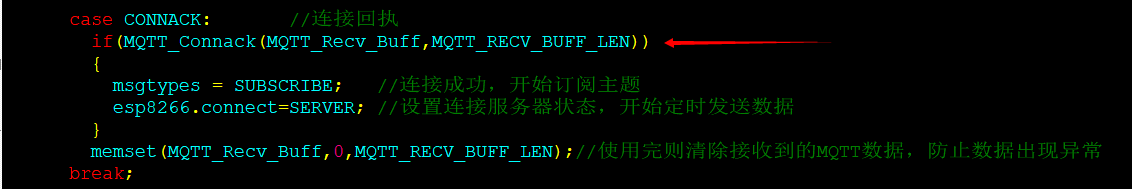

      5.2.2.服务器回复连接回执（CONNACK）

      在这里插入图片描述

      5.2.3.向服务器发起订阅（SUBSCRIBE）

      在这里插入图片描述

      5.2.4.服务器回复订阅回执（SUBACK）

      在这里插入图片描述

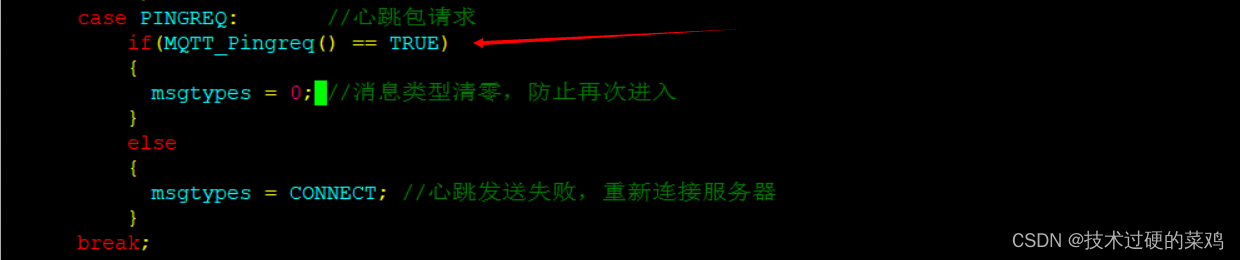

      5.2.5.向服务器发起心跳包请求（PINGREQ）

      在这里插入图片描述

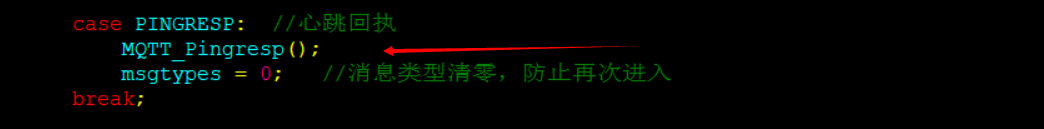

      5.2.6.服务器回复心跳回执（PINGRESP）

      在这里插入图片描述

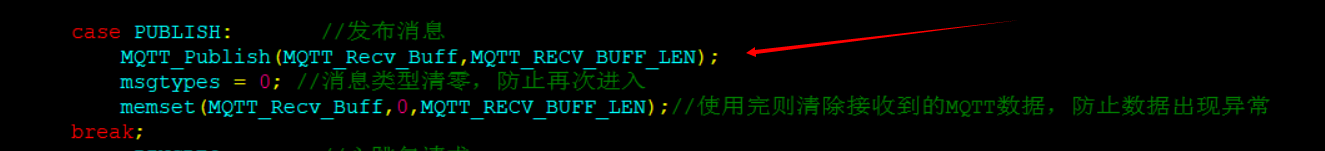

      5.2.7.服务器发布消息

      在这里插入图片描述
      当服务器发布消息的时候，会进入此函数，对数据进行解析数据，数据格式为json格式，如代码所示。

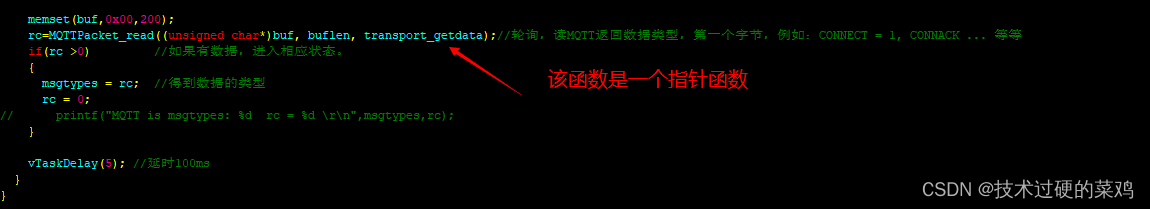

      5.2.8.轮询，读MQTT返回数据类型

      在这里插入图片描述

      5.2.9.向服务器发送dht12温湿度传感器的数据

      在这里插入图片描述

      注释：由于本设计使用了ESP8266来联网，ESP8266联网部分代码就不再过多解释，可参考相关的例子进行。

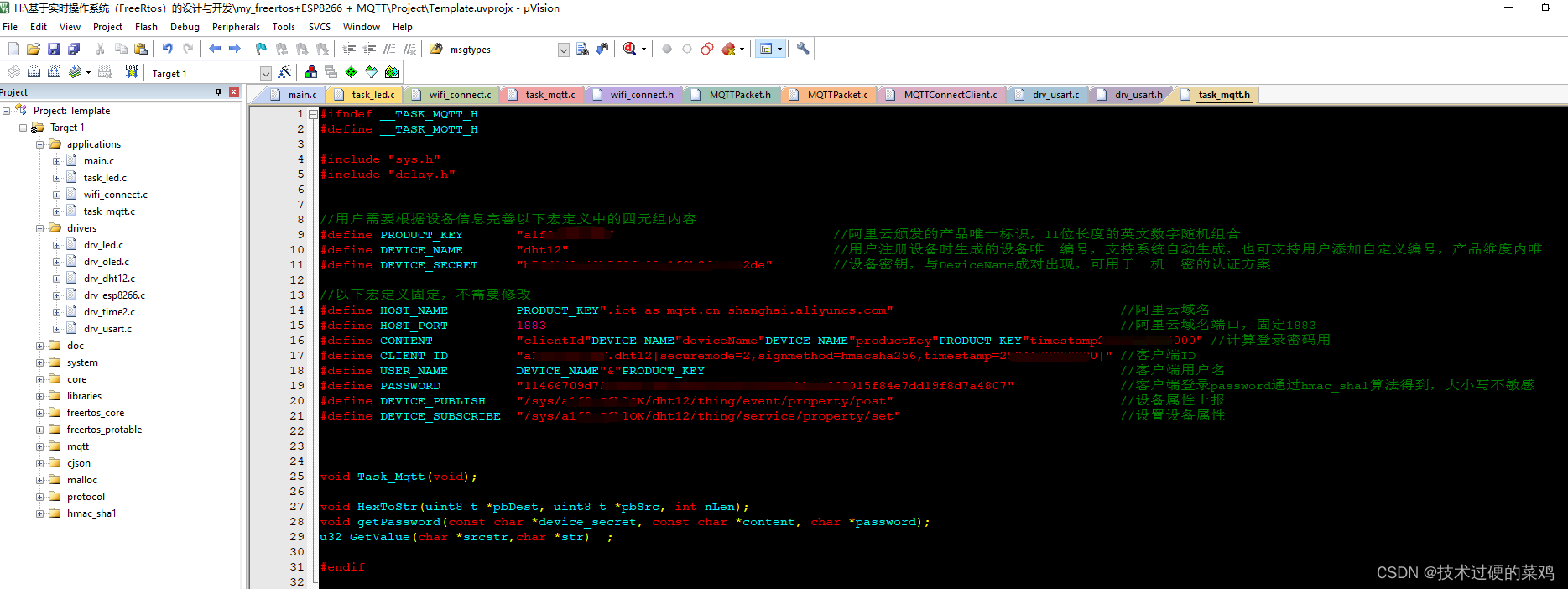

      6.连接信息

      在这里插入图片描述
      注释：串口通信这块使用串口DMA的方式，开启串口DMA中断收发的方式，同时使用了freertos操作系统。

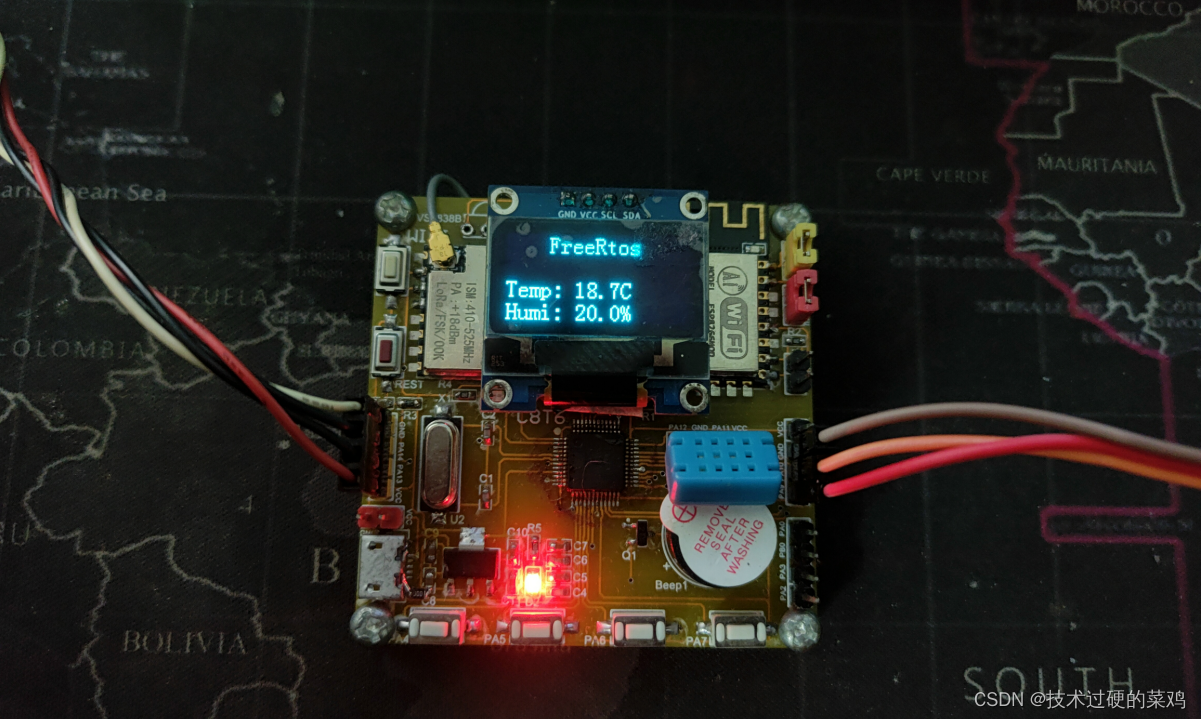

      7.实物图

      在这里插入图片描述
