行走在云端 装在口袋中的小西装NAS 外出旅行解决方案V1.0
主机体积：110mm＊81.6mm＊20.96mm
重量：230g
性能：读写性能在130MB/s
京东自营价格：759元
容量：4T
动中通：因为是机械硬盘，不建议动中使用
电源：type-C接口
主机体积：118mm＊61mm＊21.7mm
重量：130g
性能：依赖于USB接口端连接的设备，受限于千兆网口
京东自营价格：299元
容量：依赖于USB接口端连接的设备，可以用USB HUB连接多设备。
动中通：因不支持充电宝供电，无法使用，特殊情况除外，比如高铁。
电源：12V，1A，12W。不支持充电宝。
主机体积：57mm＊57mm＊18mm
重量：＜20g
性能：百兆网口，无线速率300M
京东自营价格：89元
容量：依赖于NAS
动中通：支持
电源：通用接口
主机体积：74mm＊57.3mm＊10.5mm
重量：51g
性能：读速540MB/s
京东自营价格：1599元
容量：2T
动中通：支持
电源：电压为5伏，电流为0.8安，功率为4瓦，type-C接口供电，方便。
小巧便携，出门在外实现文件存储和分享功能。
搭建和拆解快捷，一分钟搭载好移动微NAS。
蹭网神器，带上它蹭遍大街小巷，各种宾馆、酒店的免费WIFI。
纯傻瓜式操作，无任何学习成本。
适合预算有限人群使用，千元以下同样移动微NAS。
最后更新：2022-02-21 10:21:34 手机定位技术交流文章
目前为止，想了三个版本的移动NAS解决方案。从无到有，从简到精，堪用、能用到好用。欲知后事如何，且听下回分解。
前言
NAS，即
网络存储
器，同时具备网络和存储功能。用过NAS后不会像往常一样拿着U盘或者
移动硬盘
到处奔跑，四处拷贝文件。在办公室或者家中有足够的空间来放置各种类型的网络和
存储设备
，而且具备良好的网络环境，不论访问互联网还是局域网，有持续且不间断的电力供应，保障各类设备能够24小时＊7天不间断的工作。室内环境，使用成熟商业NAS方案，例如群晖、威联通等NAS存储服务器，插满一定数量的硬盘，存储空间足够一家人或小型团队使用；组raid磁盘阵列，读写速度远远超过单个硬盘速度；硬盘服务器布设于网络环境，连接到家中无线路由器，插入2.5G或者更高速率10G网口，不论访问局域网还是广域网，分享文件资源在须臾间。任您高歌猛进，行走在云端，各类文件数据上传、下载任由你决定。但是，这种场景依赖室内环境，户外呢？外出旅行或者出差呢？您不因存储数据，带上一套NAS装备出门。
灵光闪现
哈哈，小西装穿起来，外出时一样携带NAS。它是一种简便NAS，一种轻NAS或者微NAS。具备NAS功能，方便文件存取，随时随地分享数据资料，可以局域网或者广域网上传、下载各类资料数据，旅途中存储、分享文件功能，完全应对外出旅行、出差等情况。
NAS西装套必须具备三大件，还需两件装饰品补充。三大件是指：存储器件部分（各类的存储介质），控制器部分（负责数据调度）和网络部分（理解为常见无线路由器，具有LAN口和WAN口和路由功能）。对照上文提到的设备，存储介质部分对应硬盘服务器中装的各种各样的硬盘，可固态，可机械。控制器部分对应群晖或者各种品牌NAS机箱，负责数据控制、调度。网络部分对应家中常见无线路由器。补充装饰品是：一是电源保证，二是连接设备的数据线和网线。

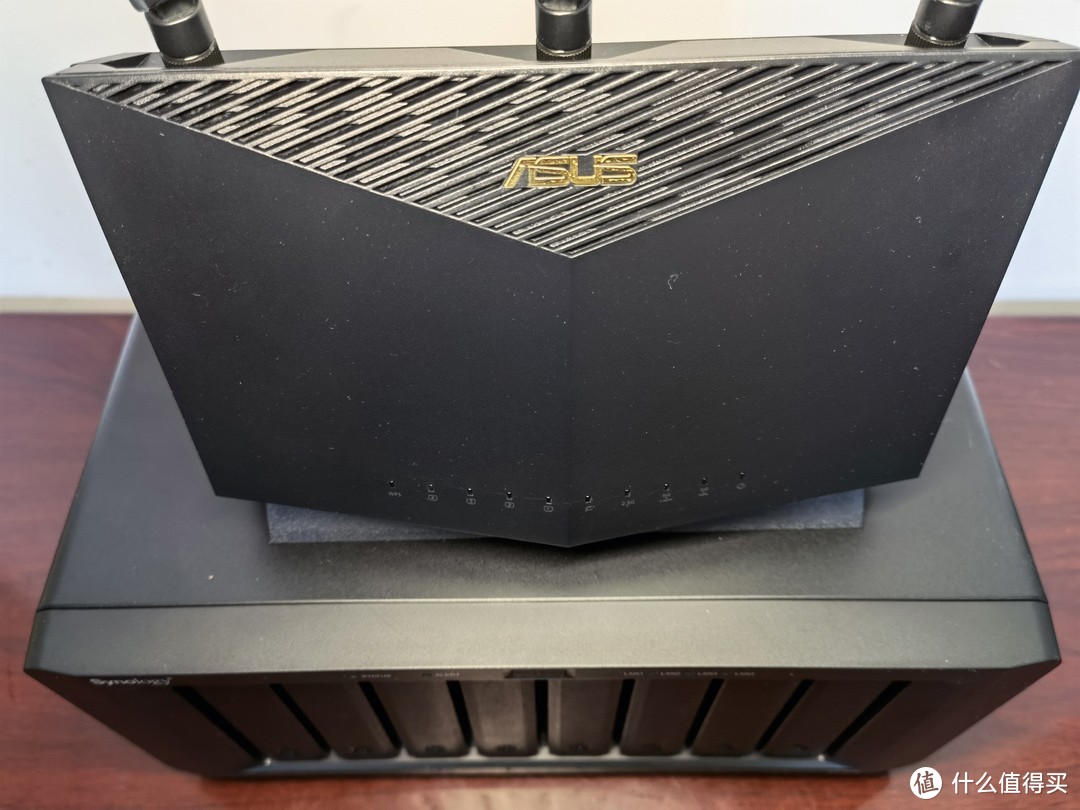

办公室现役NAS
在办公室里组了一套NAS，具体技术请参看
办公室现役NAS
办公室现役NAS
配置如下：

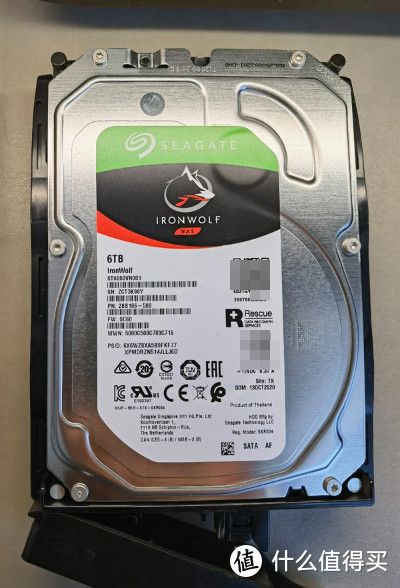

储存介质：硬盘是希捷酷狼NAS存储硬盘，3.5寸机械硬盘，存储成本低，适合固定使用，一直放到那，不挪动。
希捷NAS存储硬盘
容量为6T，

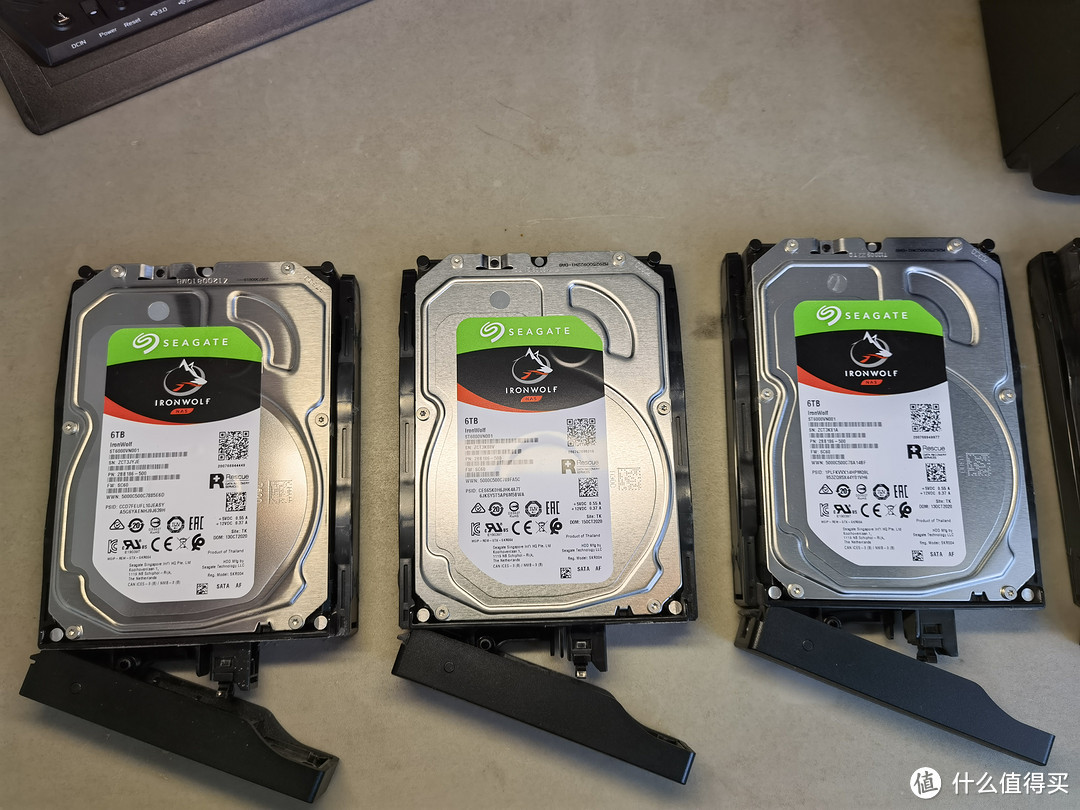

排排座
排排座
共用到8块相同的硬盘。

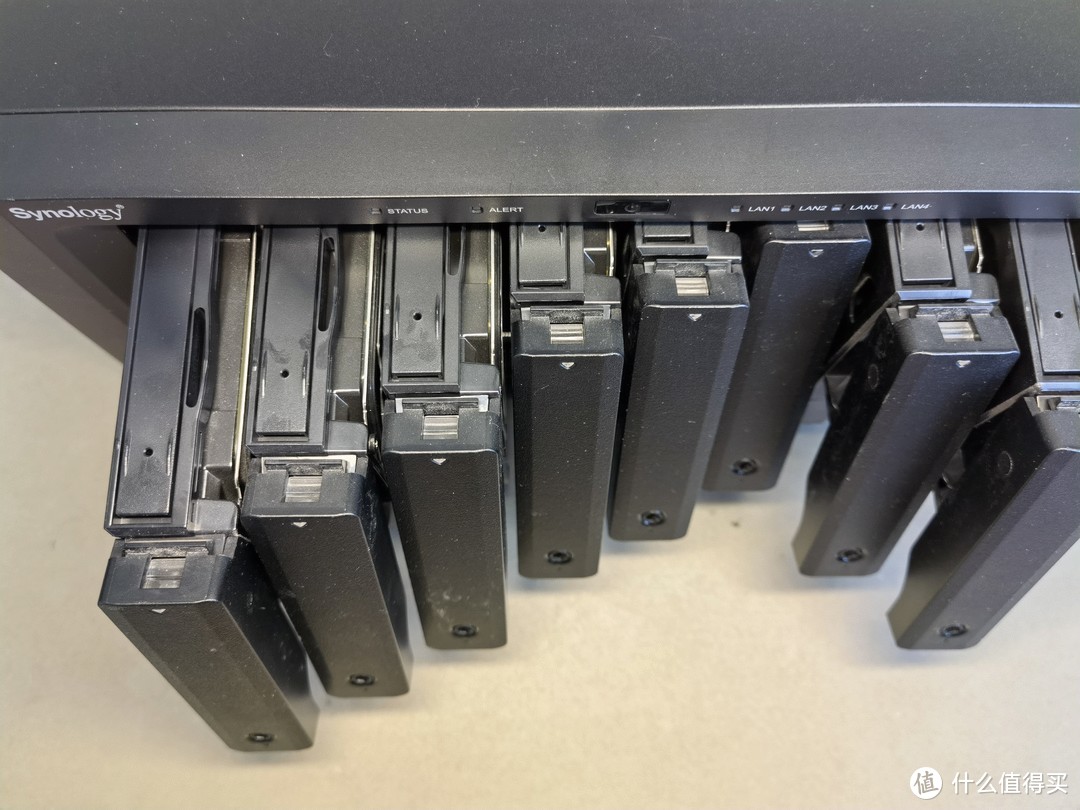

8块希捷硬盘
8块希捷硬盘
合计出厂容量为48T，上NAS，系统总容量为41.9T，满足小型办公需求。
控制器：控制单元选择了群晖，老远看见大大的LOGO。

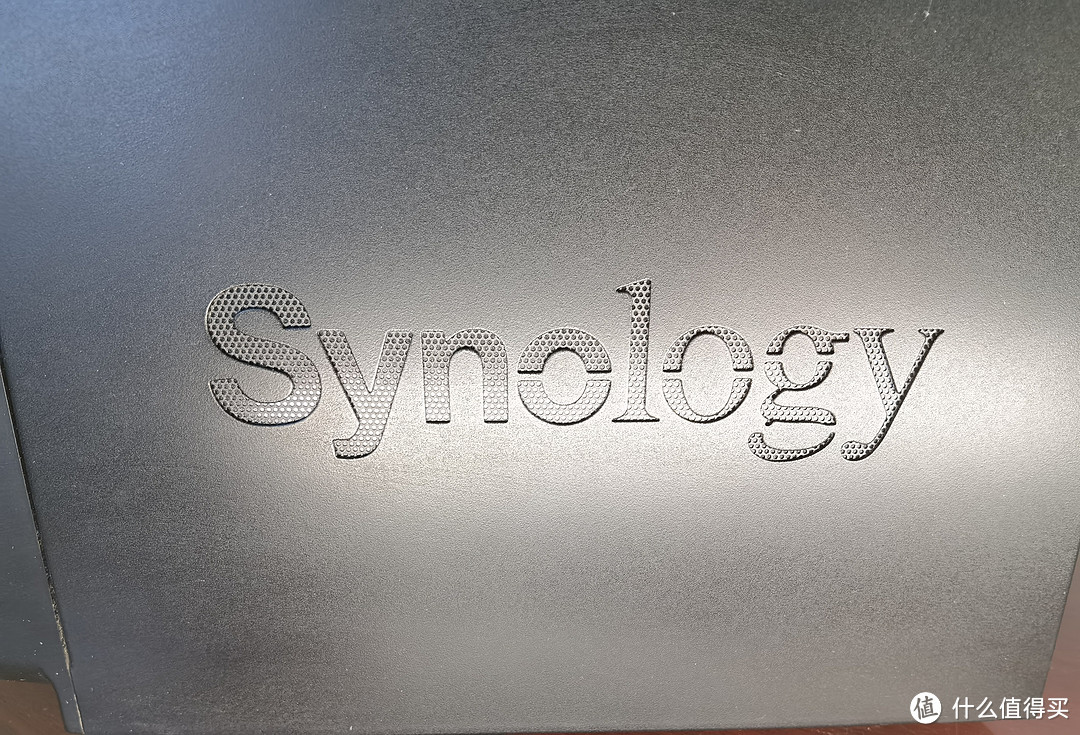

群晖LOGO
群晖LOGO

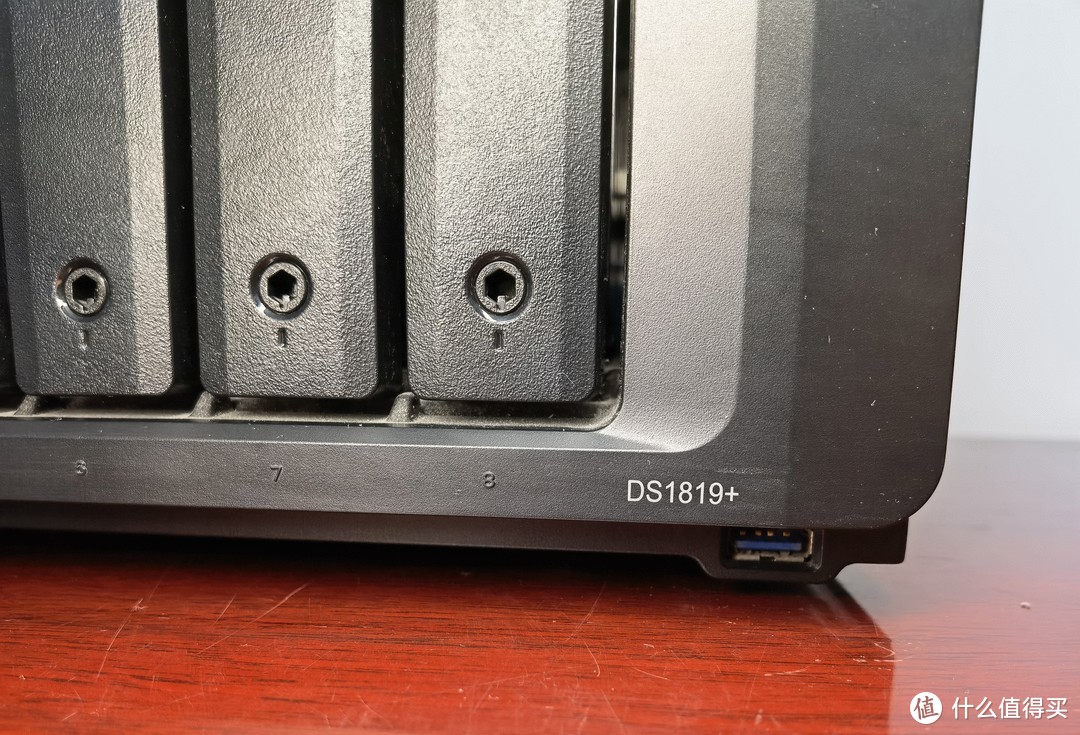

群晖1819+ 8盘位网络存储服务器，性能不一一罗列。
群晖1819+
群晖1819+

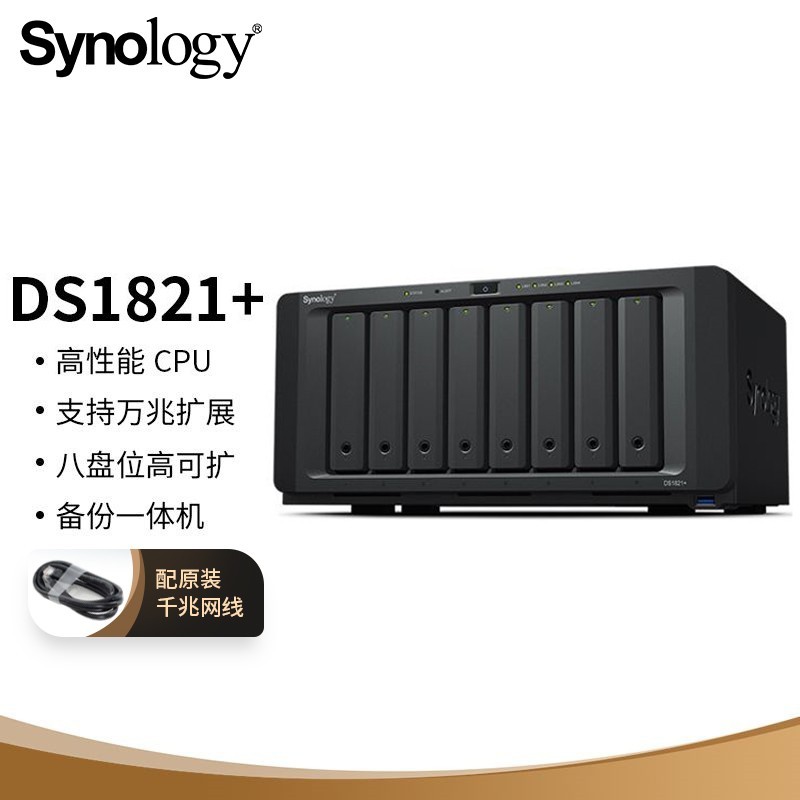

群晖这款NAS，除了不具备2.5G网络接口，其余没啥毛病。性能改进建议：如果4个千兆网口替换成2.5G网口，真是大赞。 现在升级产品1821+，架构换了，板载NVMe接口，使用固态硬盘实现缓存加速。

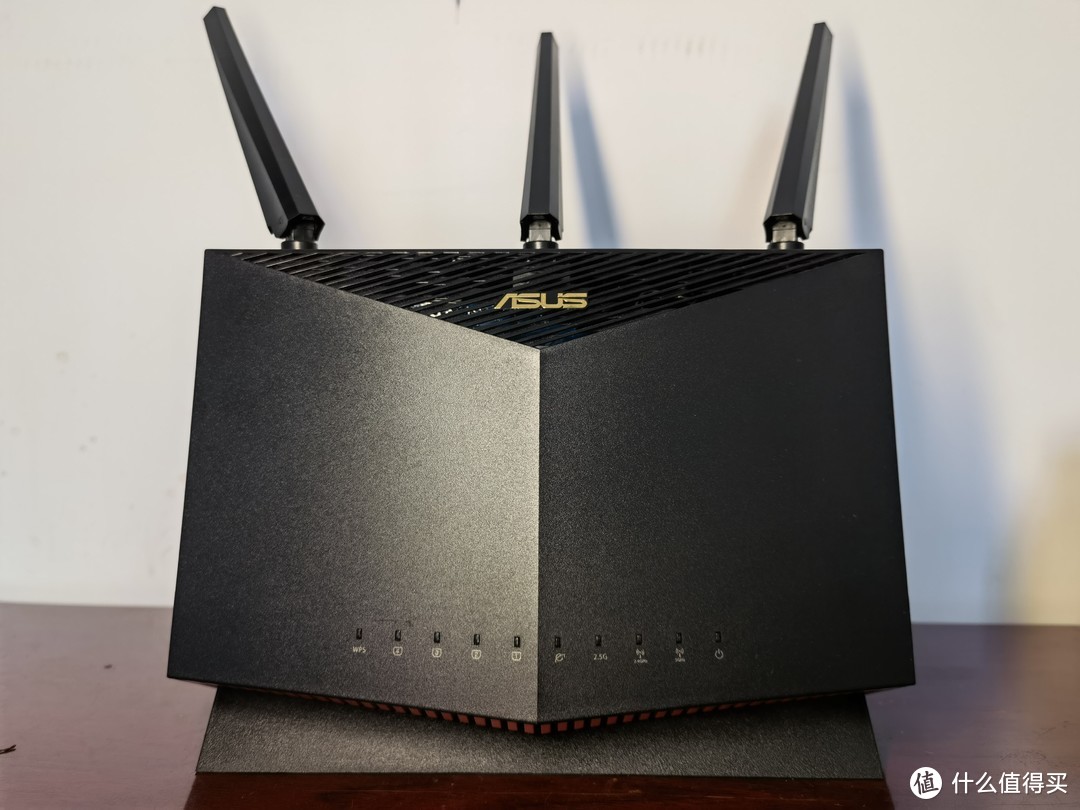

网络部分：华硕AX86U无线路由器。
AX86U
AX86U
这款网红路由器没啥好介绍的，不看内部配置参数，凭借背部一排接口，感觉都很厉害。在牛A和牛C之间，真牛B。

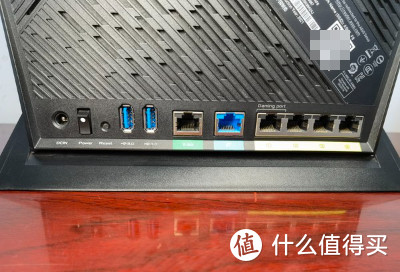

2个USB3.0加1个2.5G网口，具备链路聚合，性能顶呱呱
45瓦功率清楚说明性能不是闹着玩的。性能改进建议：4个千兆网口替换为2.5G网口，更加完美。

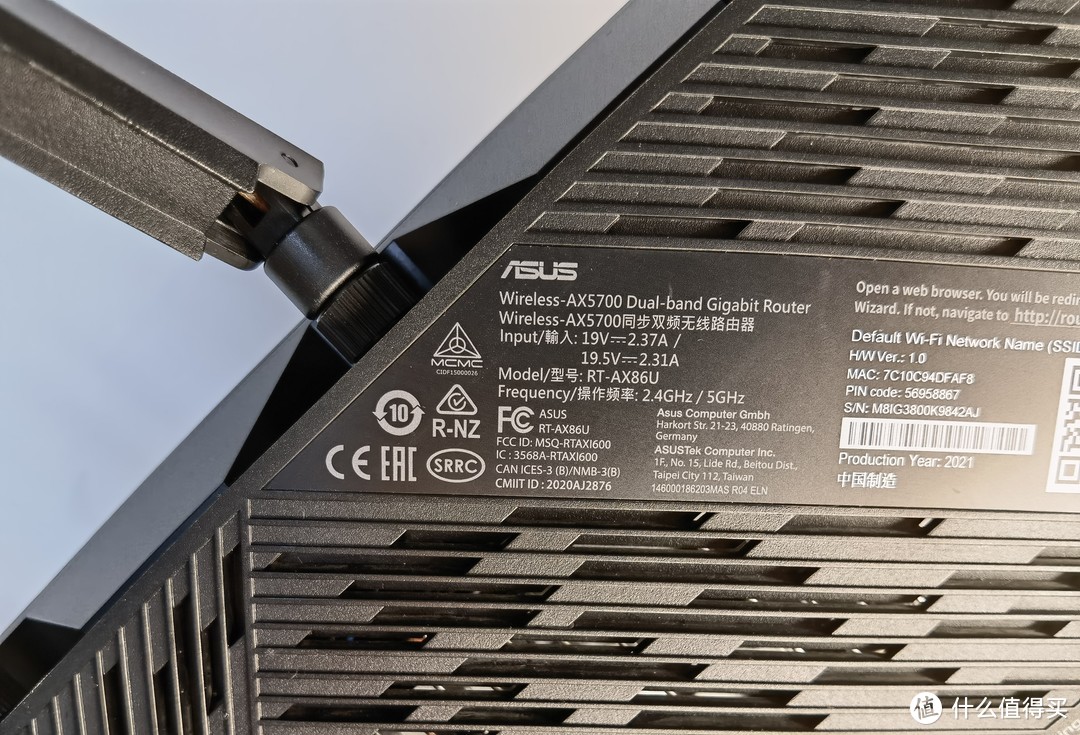

19伏，2.37安，45瓦，性能不错
19伏，2.37安，45瓦，性能不错
性价比首选，1459元购于京东自营，当时好价。
当然，以上是办公室NAS存储服务器大西装套。性能无可挑剔，此套大西装只适合放在家中或者办公室当存储仓库使用，资料随时随地通过网络上传备份，容量大，数据存取安全，比各种各样的某某云踏实靠谱。但是，外出无法携带，像我这种喜欢骑上自行车四处漂泊的糙汉子，更没有机会带着这样的硕大的西装套出门，自驾游时可以考虑携带，但谁又会自驾时带这套存储设备呢？
小西装 NAS V1.0成型
有了以上想法，小西装V1.0版本顺利诞生。当初想法仅仅因为小巧便携，没有太多考虑性能因素，后来回头想想，还是要考虑性能，否则买了还会想别的产品来升级，造成浪费。有了西装套还不行，还要评判这套西装好坏。因为外出携带，首要考虑体积和重量因素，接着考虑性能和价格，NAS容量是考虑的必要环节之一。最后考虑能否在移动中存取数据，比如旅行时乘坐各类交通工具，能否使用，能否工作；电源标准多少？多少伏，多少安，多少瓦，是否具有途中便携电源供电方案，比如支持充电宝等。这一条放到最后，因为这两个因素确实没法途中实现，回到宾馆照样完成工作，同样美滋滋。

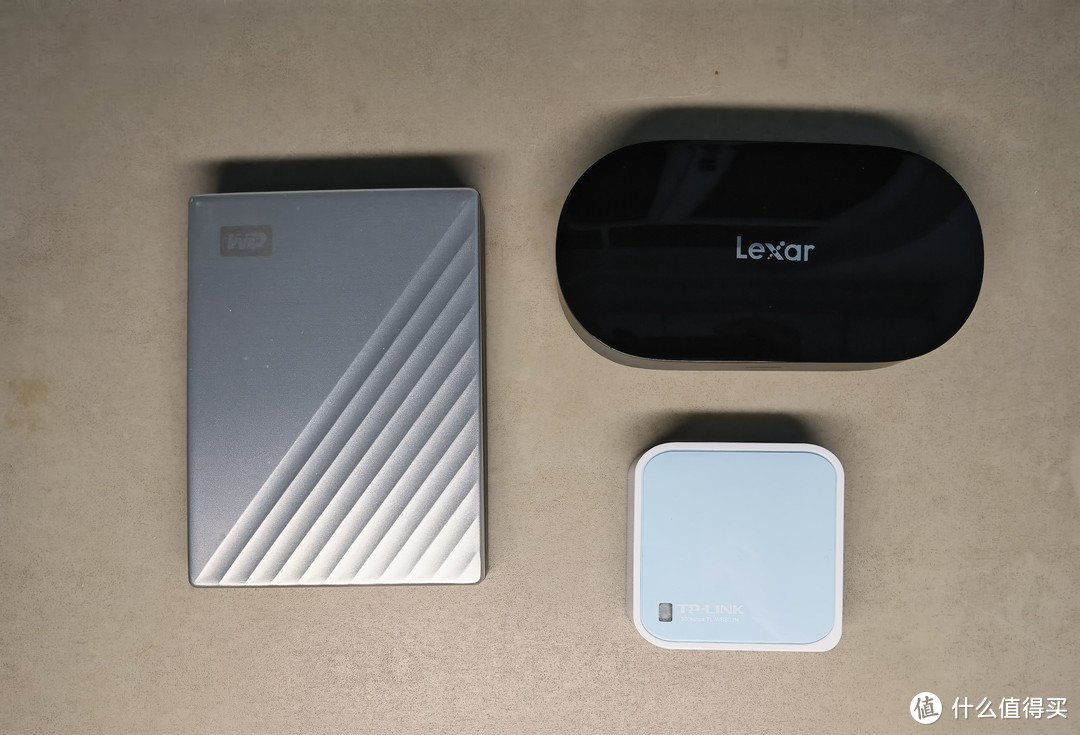

小西装V1.0成型
小西装V1.0成型
用到的设备罗列如下：
西部数据4T 2.5寸机械硬盘

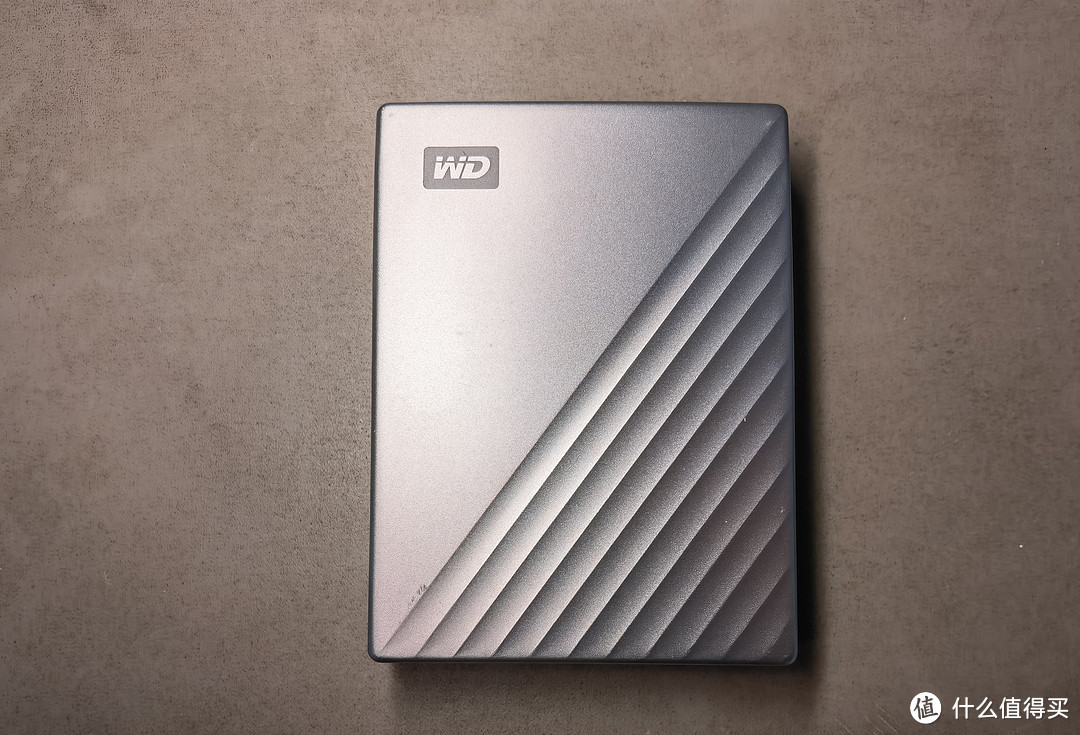

西部数据移动硬盘
西部数据移动硬盘

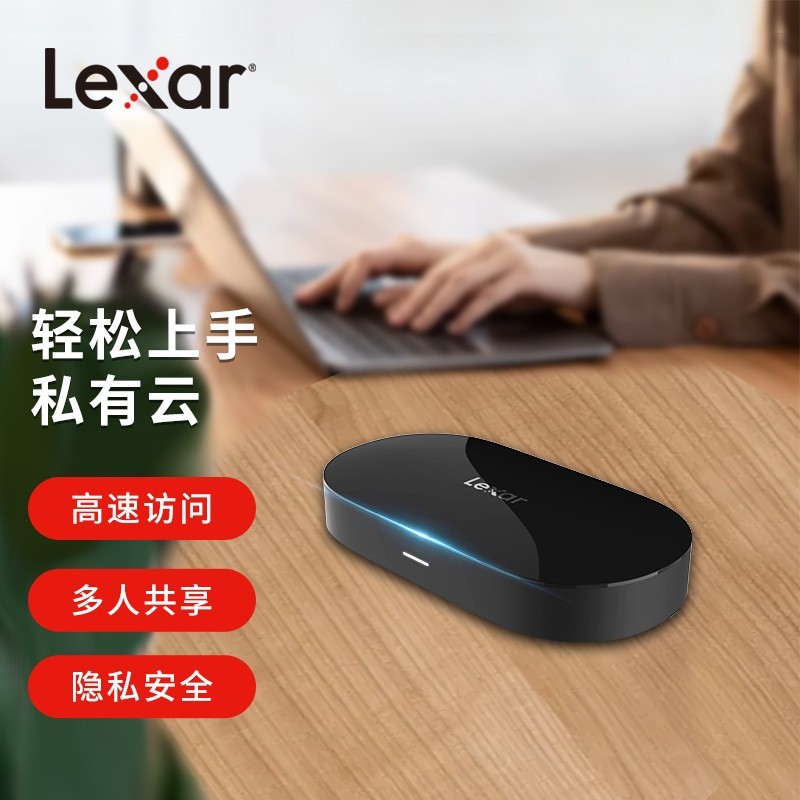

雷克沙时光机M1
后面使用过程中，感觉这款产品如果采用标准type-c接口，方便充电宝供电，更适用外出场景；千兆网口换成2.5G网口，不会产生性能瓶颈，存储速度更快些，从而更像一台NAS。

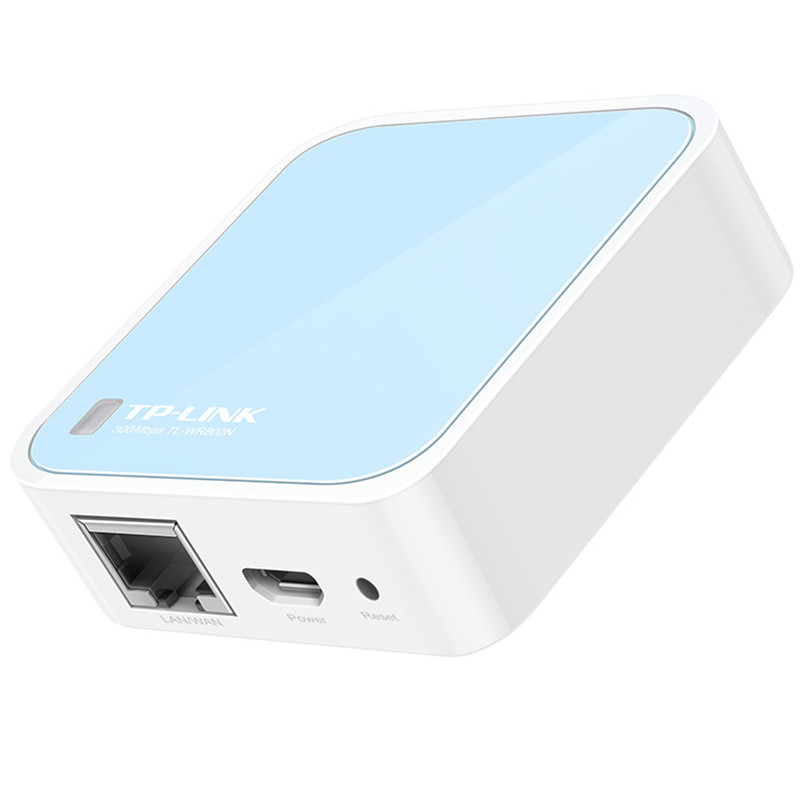

TP-link TL-WR802N无线便携路由器
大小和便携纸巾相当，携带方便。

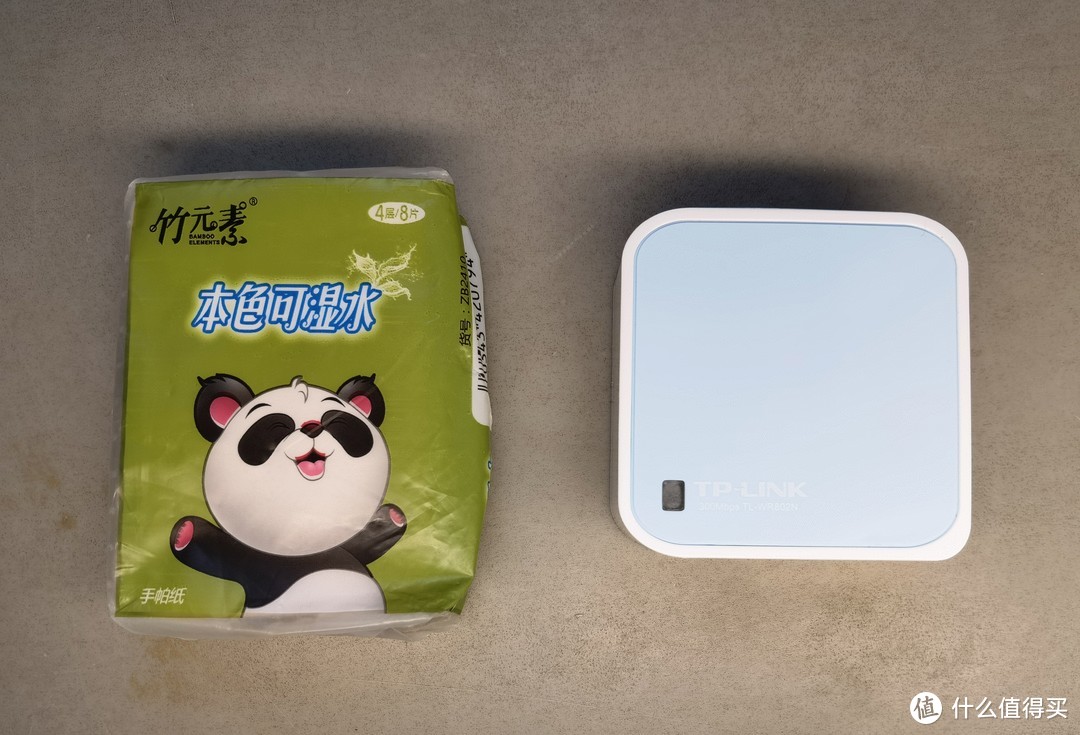

大小对比手帕纸
大小对比手帕纸
迷你路由器的另一种用法：
这款路由器小巧精致，除了便携性强，隐藏起来，连接带网口的打印机，变身无线打印机，不失美观。

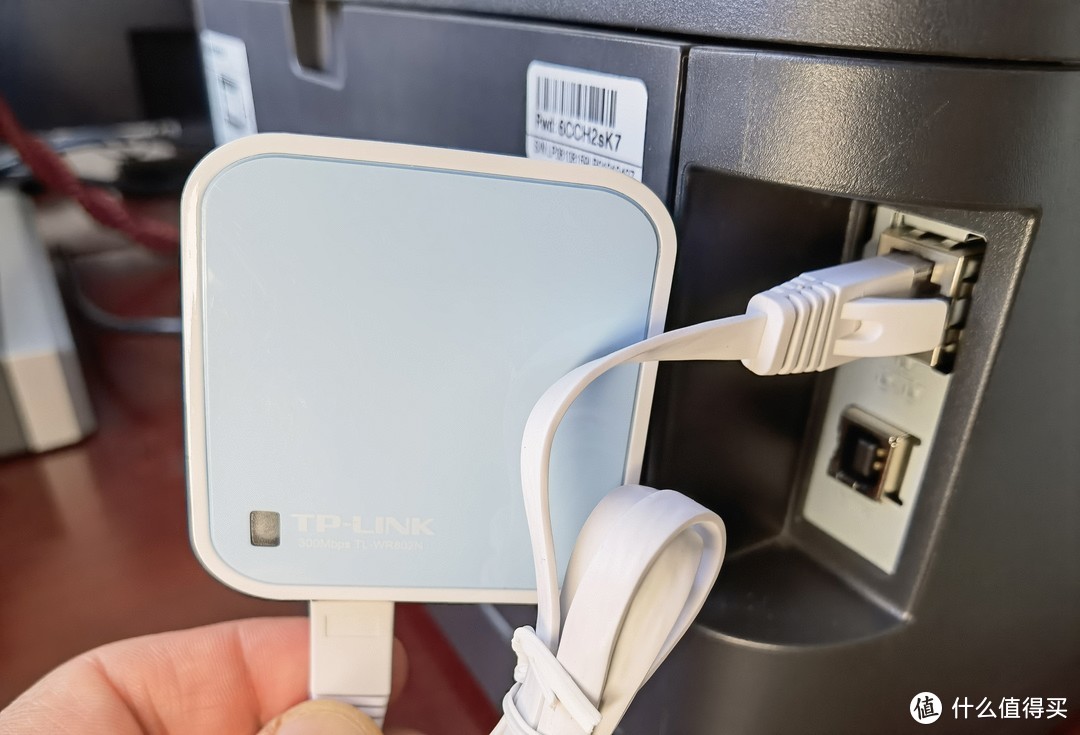

接带网口的打印机，变身无线打印机
接带网口的打印机，变身无线打印机
非常实用，办公环境多人无线共享打印机，不至于让它闲置浪费。但是，组这种微NAS不建议购买这种超小型的路由器，自身性能不足，百兆网口和WiFi 4限制数据传输。
功能介绍：
三种设备的接口单一，分别为供电，网口和USB接口。连接硬盘，连接网线，插入电源线，开机，登录一系列操作一气呵成，傻瓜操作，无难度，正常使用。
‘V1.0连接后的效果图
‘V1.0连接后的效果图
功能测试所用到设备：联想 笔记本电脑 X390，负责windows系统的测试；华为mate 40 PRO，负责安卓系统的测试；苹果 MAC mini，负责苹果系统的测试。测试三种系统的使用情况。
Samba使用
Samba服务能让家里所有支持该功能的 智能摄像机 、电脑、手机、电视或其他电子产品轻松访问设备中共享的数据。Samba开启的方法非常简单，需要在手机APP中“我的设备”——“Samba共享”打开Samba服务，设置密码即可。

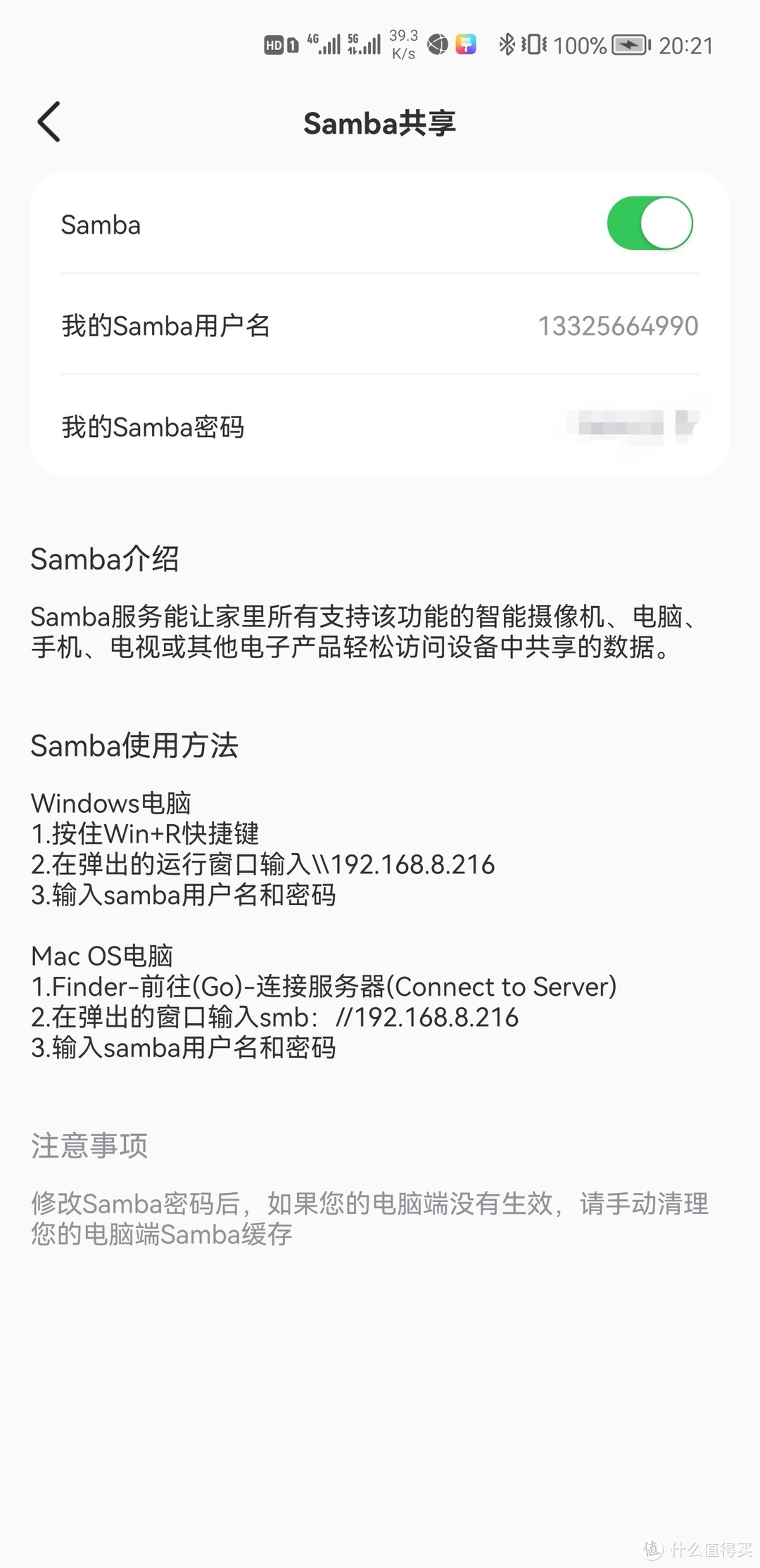

在APP中打开Samba服务
在APP中打开Samba服务
各类系统中Samba使用方法：

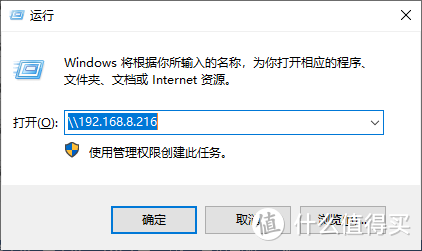

Windows电脑按住Windows键+R快捷键，进入运行窗口处输入192.168.8.216，输入Samba用户名和密码。
Windows输入服务地址
Windows输入服务地址

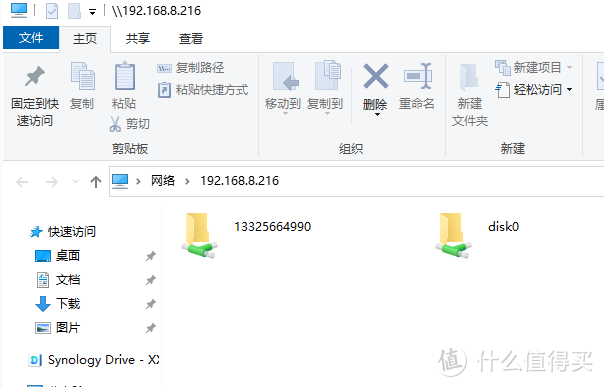

可以看见雷克沙时光机挂载映射的网络驱动器。
映射的网络驱动器
映射的网络驱动器

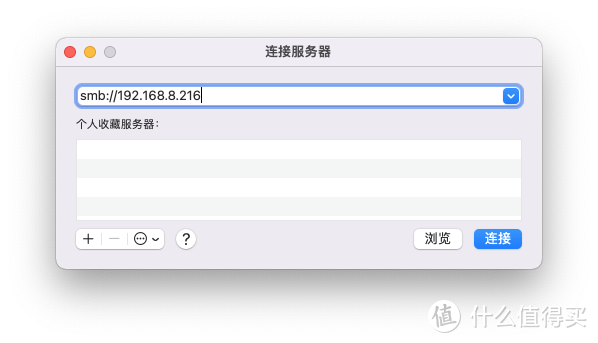

Mac OS电脑访达中“前往”——“连接服务器”，在弹出的窗口输入smb://192.168.8.216
连接到服务器
连接到服务器

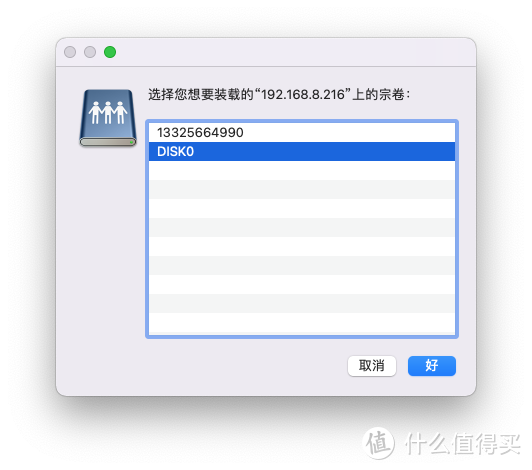

输入Samba户名和密码。映射网络驱动器
映射网络驱动器
映射网络驱动器
安卓手机，用华为手机举例，通过“文件管理”——“网络邻居”——“我的设备”，输入samba用户名和密码。

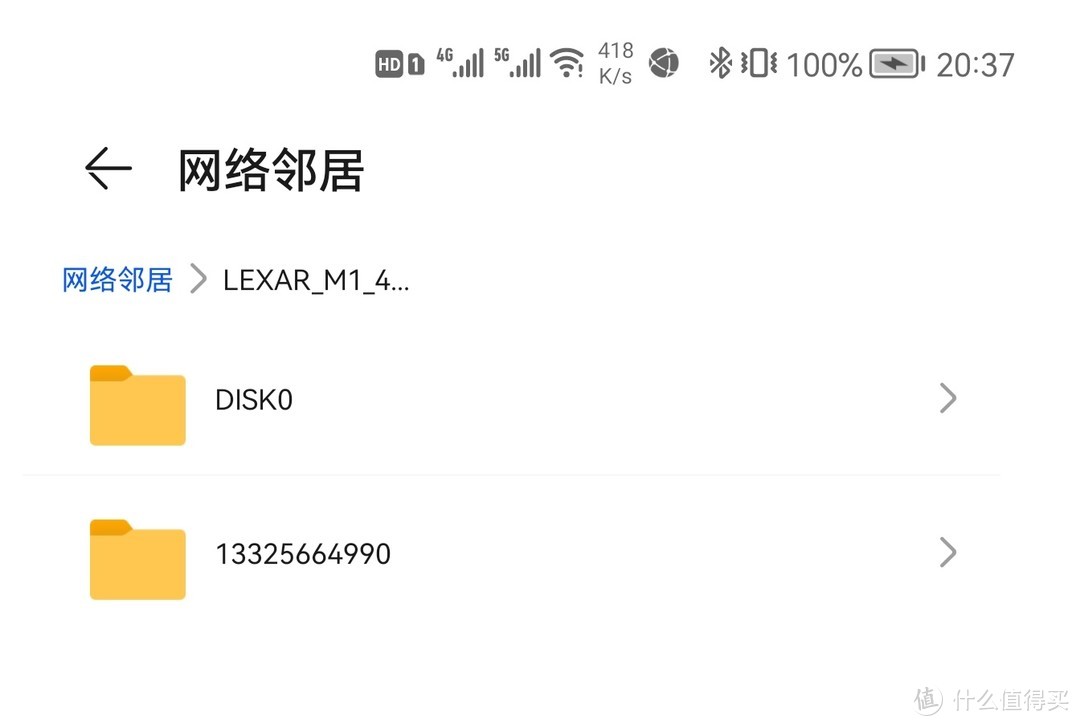

安装手机通过网络邻居访问到的驱动器映射
安装手机通过网络邻居访问到的驱动器映射
插件支持的功能：
雷克沙时光机M1支持安装插件。
APP中具有了插件安装的入口
APP中具有了插件安装的入口
目前能安装以下四种插件：共享相册，百度网盘，设备互传和微力同步。在这里分享一下我经常用到的2种功能，微力同步和百度网盘。

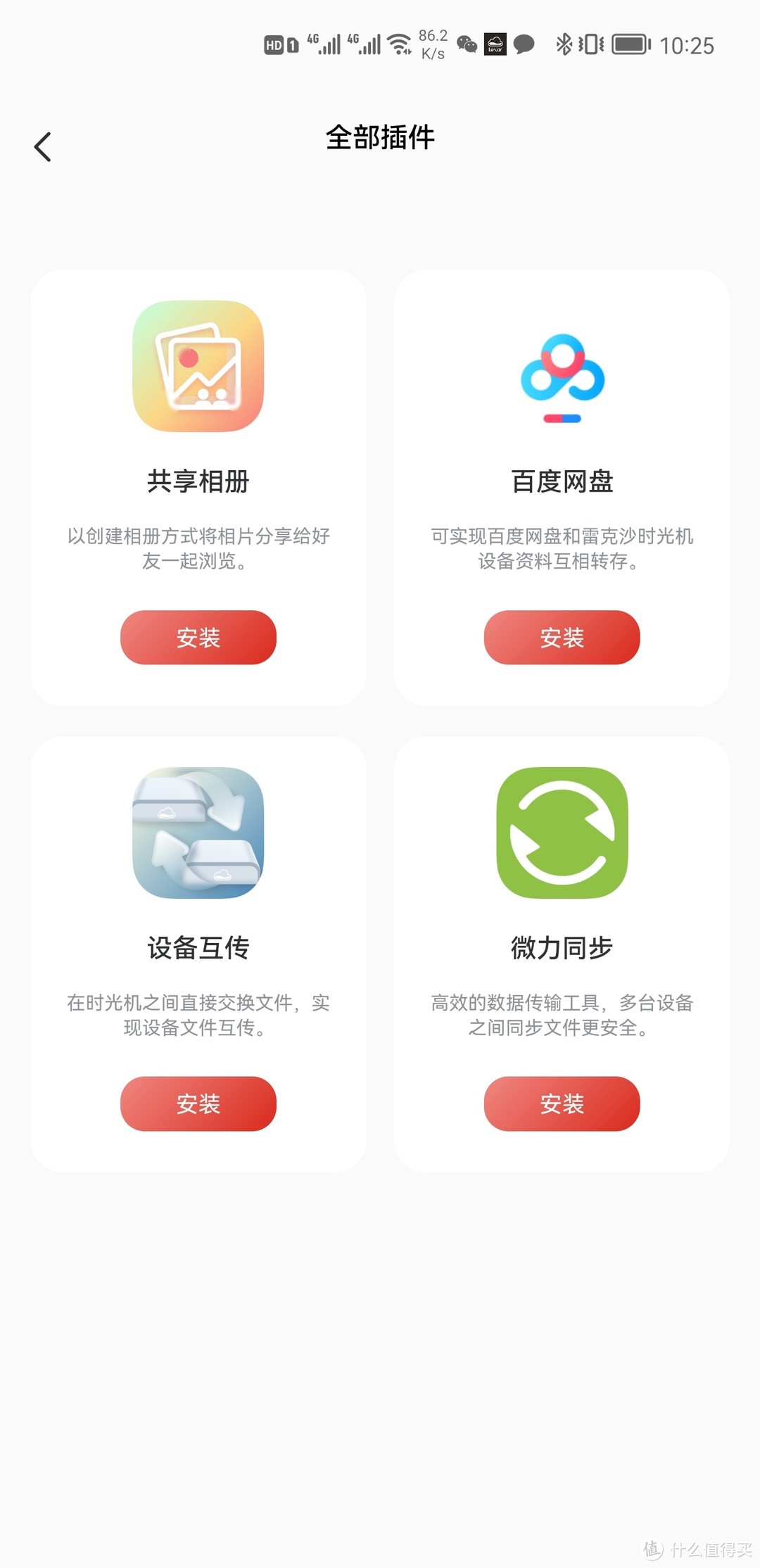

目前支持的四种插件
目前支持的四种插件
微力同步
高效数据传输工具，多台设备之间同步文件更安全。预留8886端口，可以通过浏览器8886端进行管理页面访问。实现多设备之间文件同步功能。更多好玩的用法，参看官方说明书，我讲解的没有官方文档好，不献丑。

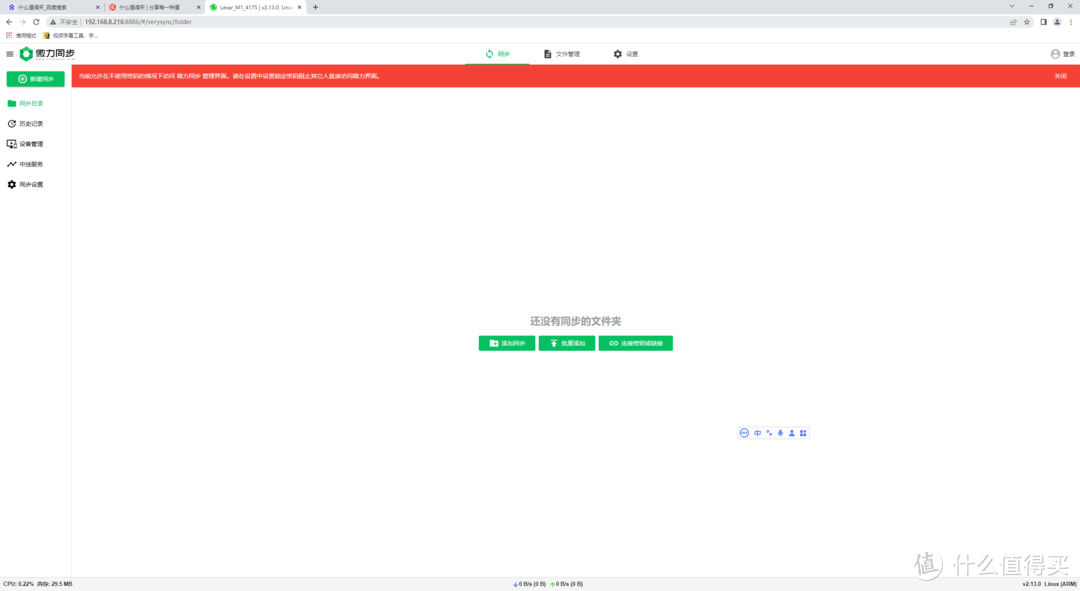

用浏览器访问8886端口，进入管理页面
用浏览器访问8886端口，进入管理页面
百度网盘
可以实现百度网盘和雷克沙时光机设备资料互相转存。利用百度网盘插件，可以先将互联网资源下载到百度网盘，再从百度网盘里将资料同步下载到时光机，间接实现下载功能，别说时光机M1不具备下载功能。

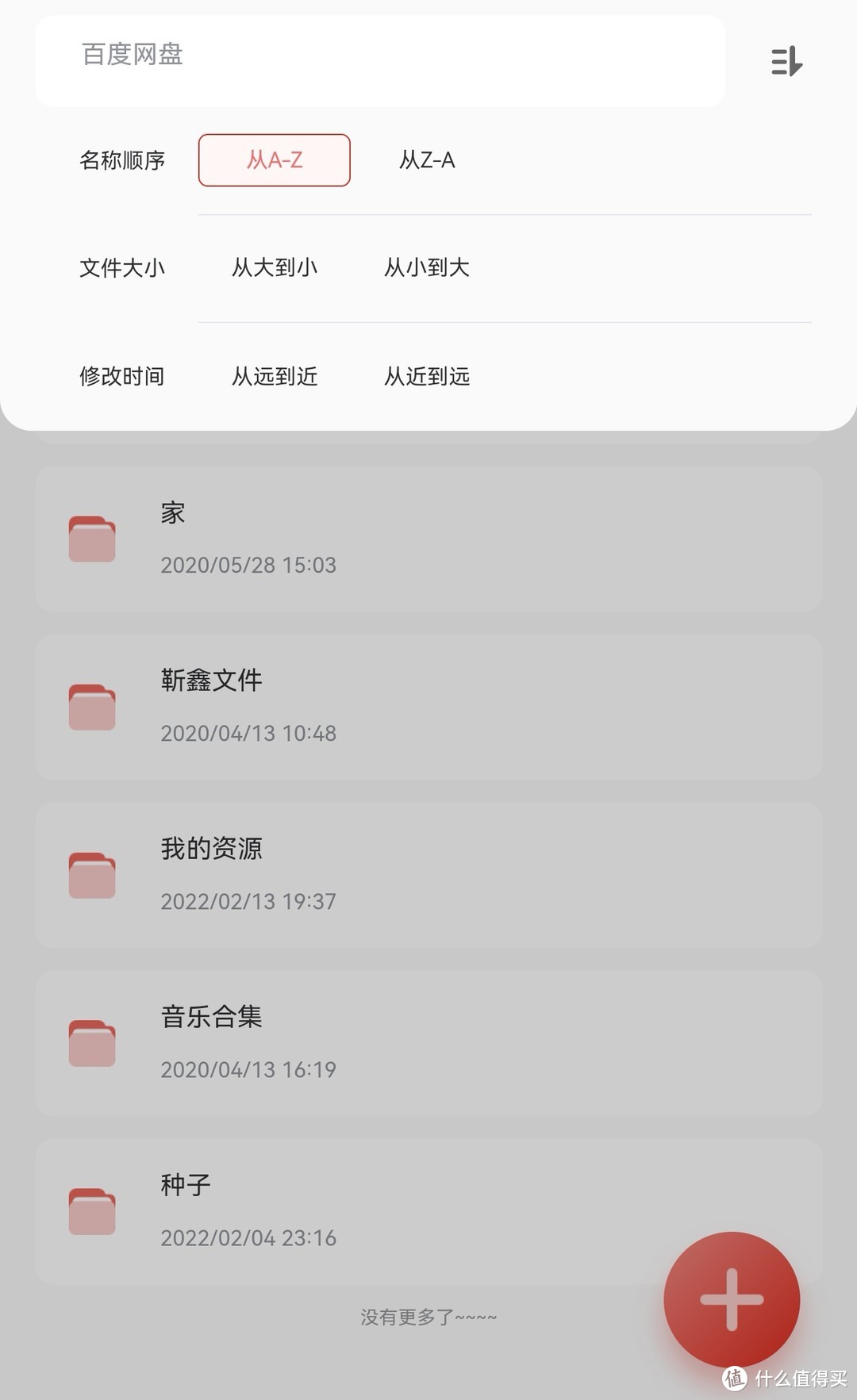

通过插件，同步百度云盘里的文件夹
通过插件，同步百度云盘里的文件夹
升级部分：
升级版V1.1
由机械硬盘升级固态硬盘，考虑移动过程中偶尔会读写数据，机械硬盘高速旋转，磕碰时小概率产生故障，升级固态硬盘，仅仅防止磁盘磕碰带来损坏，提高数据安全性，路上获取的数据无价。但是这套小西装不因搭配固态硬盘性能提升，路由器百兆网口，机械硬盘读取速度都得不到满足，更何况固态硬盘呢，仅仅加快内部碎片文件读写速度。容量由4T降为2T，价格翻倍，保证读取数据的安全性。
存储设备的升级
用PSSD替换移动机械硬盘

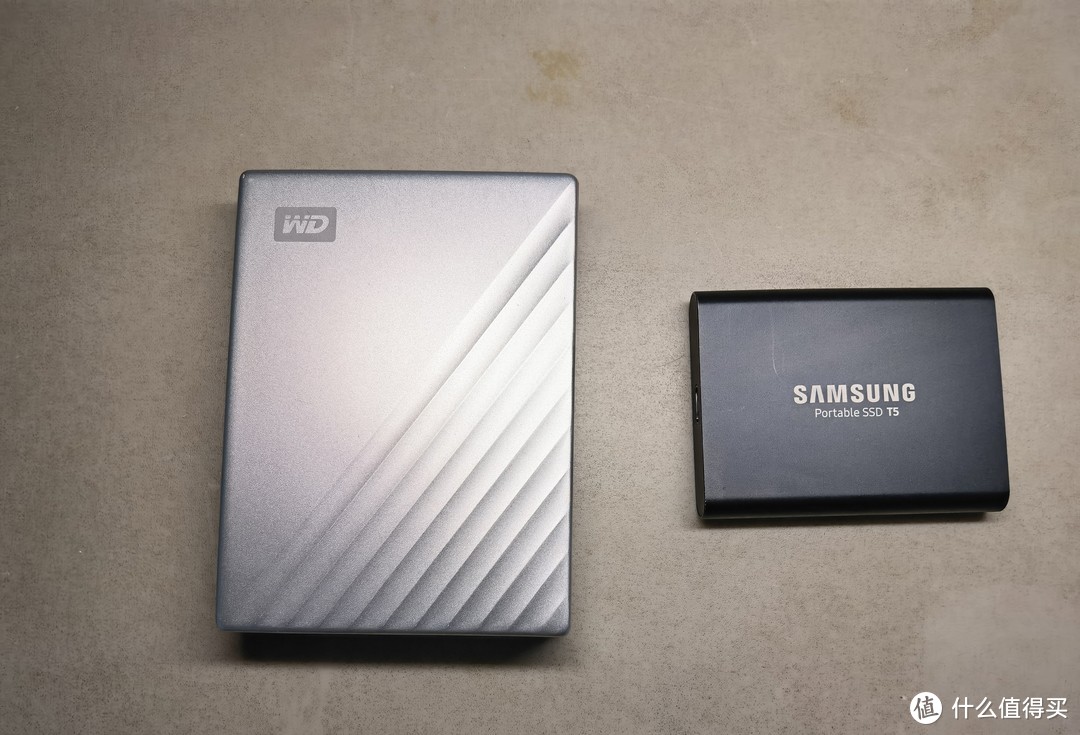

用三星T5替换西部数据移动硬盘
用三星T5替换西部数据移动硬盘

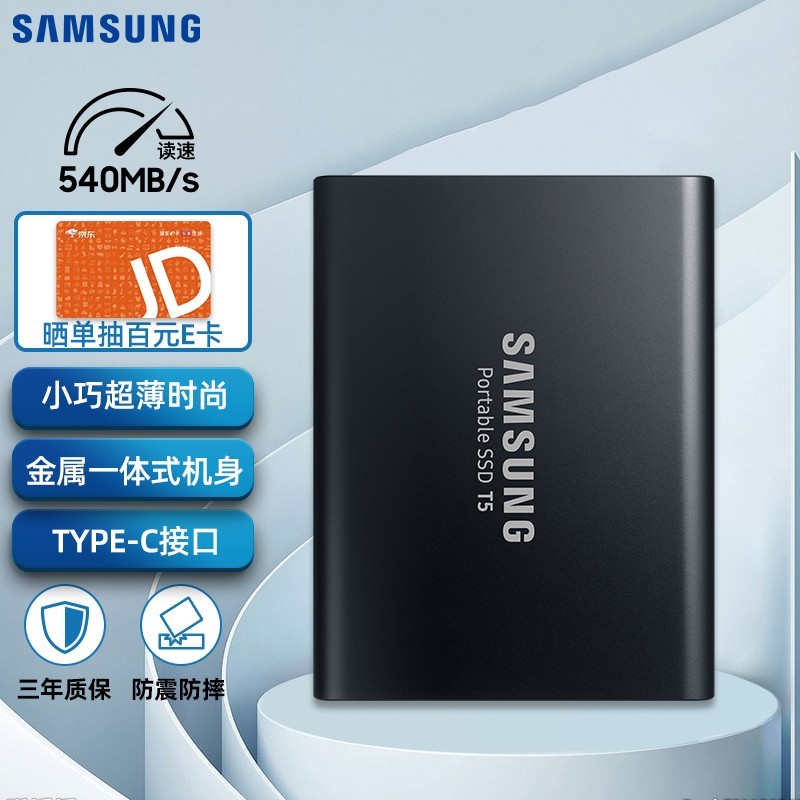

三星移动固态硬盘T5
三星T5，放在照相机手柄里使用，拿来测试数据。

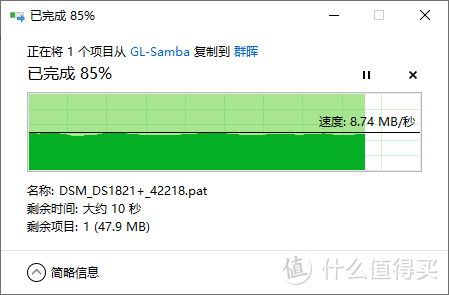

测试速度
测试速度

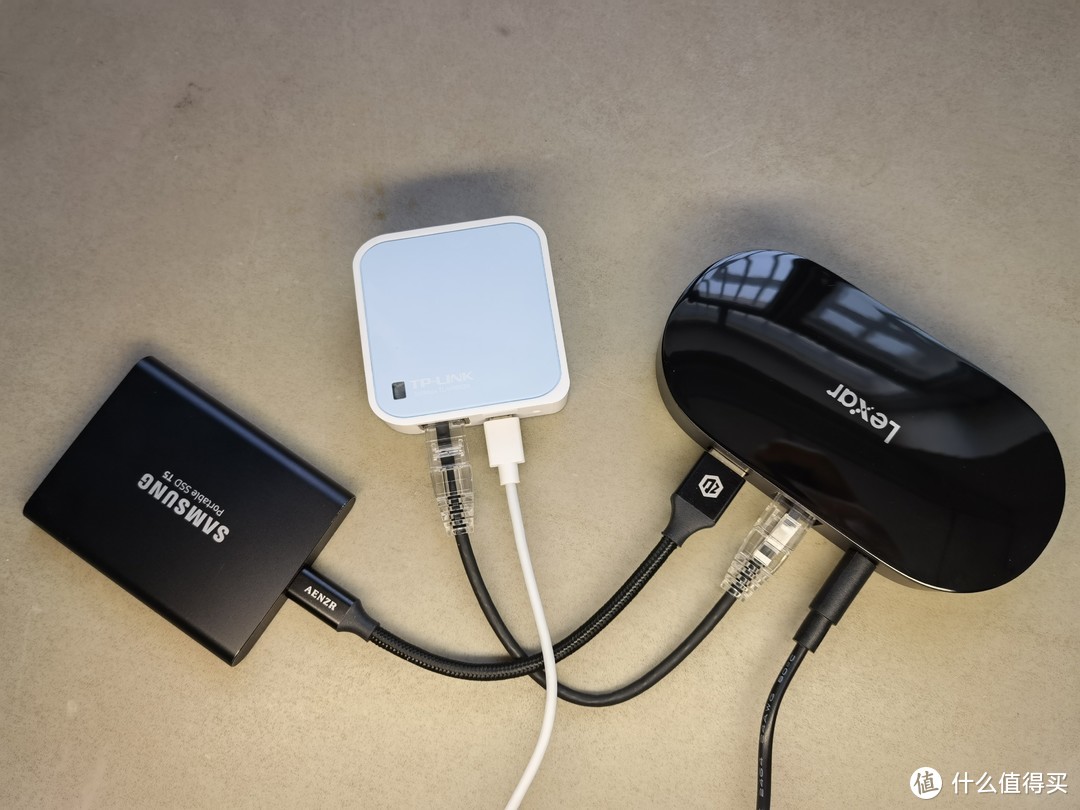

V1.1版的连接后的效果图：小西装套很容易装入口袋，但是无法满足快速读写要求。测试读写速度最快为11MB/s左右。
V1.1版本效果图
V1.1版本效果图
非移动版测试，仅限娱乐，无意义
路由器升级测试：
为了检查这套系统是否因为路由器限制了小西装的性能发挥，把迷你路由器替换为家用路由器，整体性能得到了极大的提高，网络硬盘性能飞起来，可以达到读写100MB/s以上。但是家用路由器确实无法外出携带，当成娱乐项目吧。

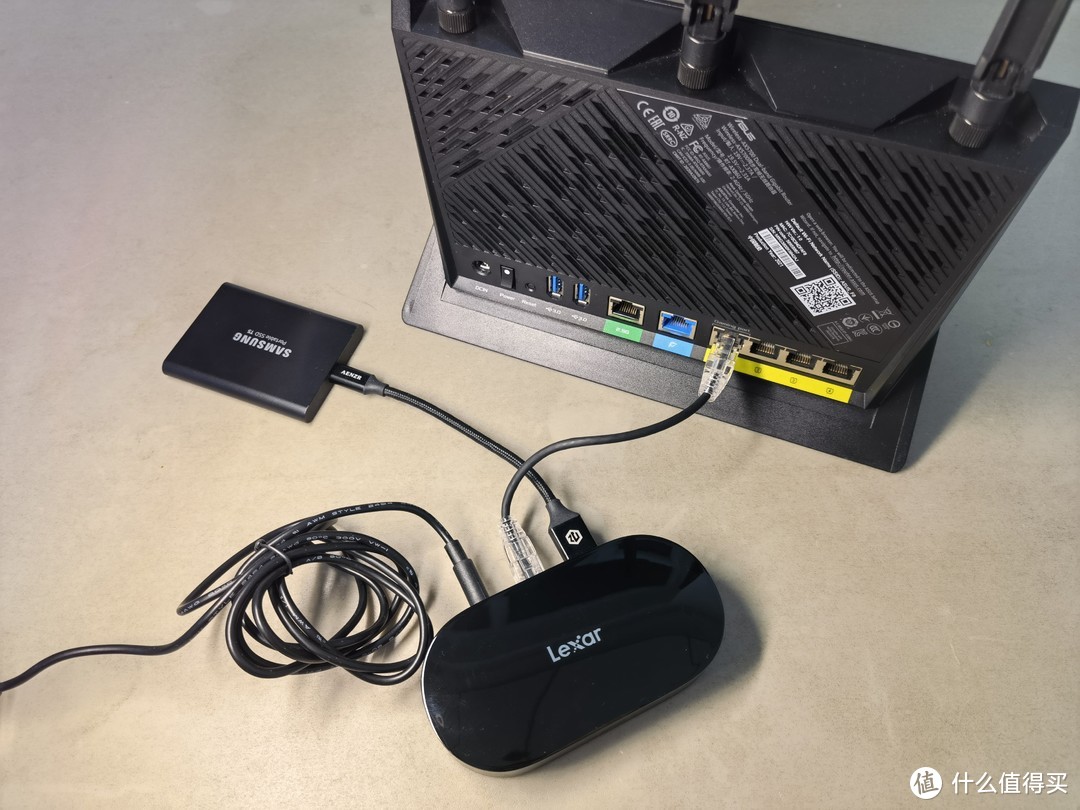

换成家用路由器，拉满前兆网口的速度，但是完全失去了便携性
换成家用路由器，拉满前兆网口的速度，但是完全失去了便携性
V1.1版本总结：
优点：
缺点：受限路由器百兆网口和802.11N性能的限制，数据存储转发困难，同步文件需要耗费大量时间，路上时间宝贵，且行且珍惜。
欢迎大家观看下期《行走在云端 装在口袋中的小西装NAS外出旅行中的解决方案V2.0》
作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
