什么是oled

OLED即有机发光管(Organic Light-Emitting Diode，OLED)。OLED显示技术具有自发光、广视角、几乎无穷高的对比度、较低功耗、极高反应速度、可用于绕曲性面板、使用温度范围广、构造及制程简单等有点，被认为是下一代的平面显示屏新兴应用技术。

OLED显示和传统的LCD显示不同，其可以自发光，所以不需要背光灯，这使得OLED显示屏相对于LCD显示屏尺寸更薄，同时显示效果更优。
常用的oled 一般都是 0.96寸 128*64个像素点的简单了解就行了

oled的特点

1 模块尺寸：23.7 *23.8mm
2 电源电压：3.3-5.5V
3 驱动芯片：SSD1306
4 测试平台：提供 k60/k10，9s12XS128，51，stm32，stm8等单片机。

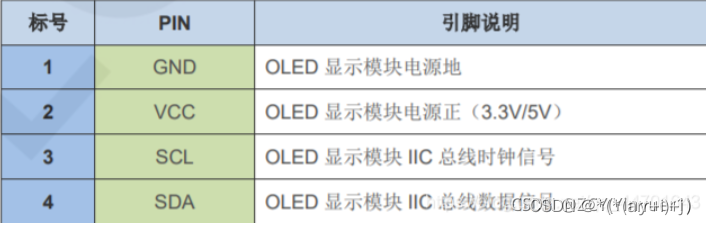

oled的接线

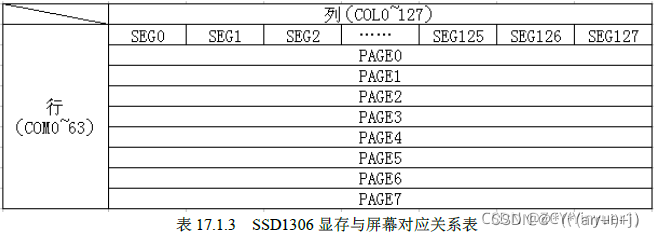

oled的显存

SSD1306 把像素为 128*64我们按列行式规则来说 有128列 64行 64行又分成了8列 一列有8行 这玩意很多说法 确实要好好体会

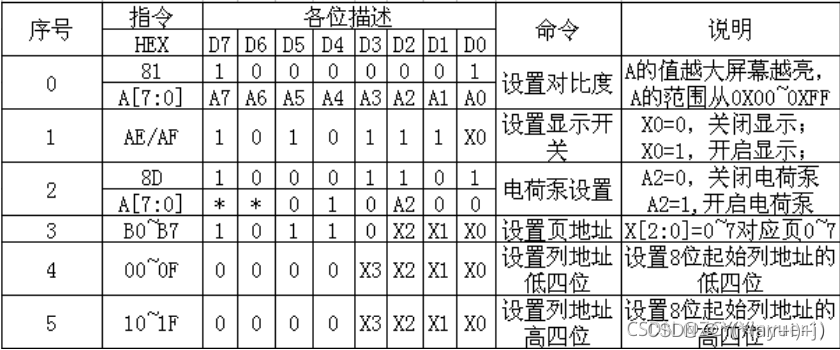

OLED的指令

==序号0 命令 0x81 设置亮度 == 值越大就越亮 值为最后一位 A[6:0]
==序号1 命令 0xAE/0xAF 关与不关显示 ==
==序号2 命令 0x8d 关闭电荷泵 == 这个名词不需要纠结来由 用就完事了
==序号3 命令 0xb0-0xb7 设置页地址 == 对应 0-7 页
==序号4 命令 0x00-0x0F 设置列的低四位 ==
==序号4 命令 0x10-0x1F 设置列的高四位 ==

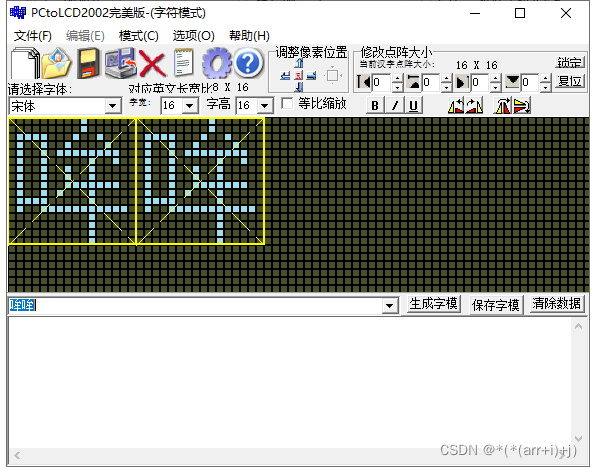

OLED 取模软件使用

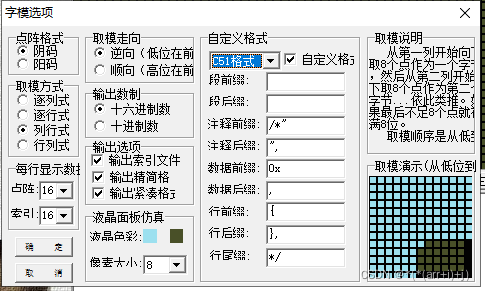

配置注意

IIC协议的简述

IIC通讯协议是飞利浦公司开发的 引脚少 硬件实现简单，不需要UASRT CAN的 外部收发设备。

半双工的通信方式

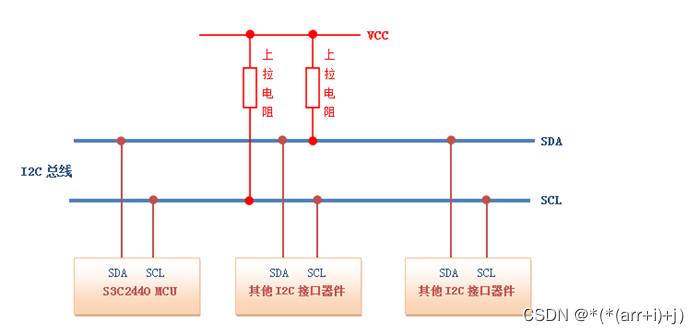

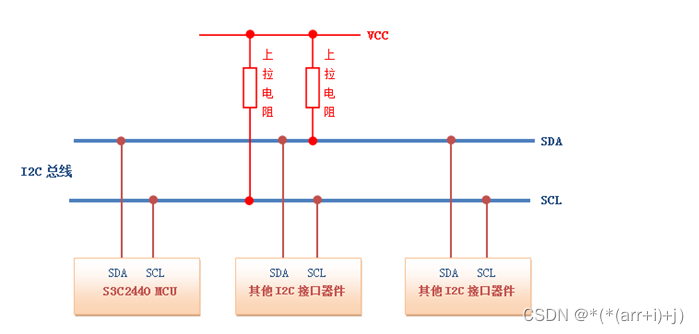

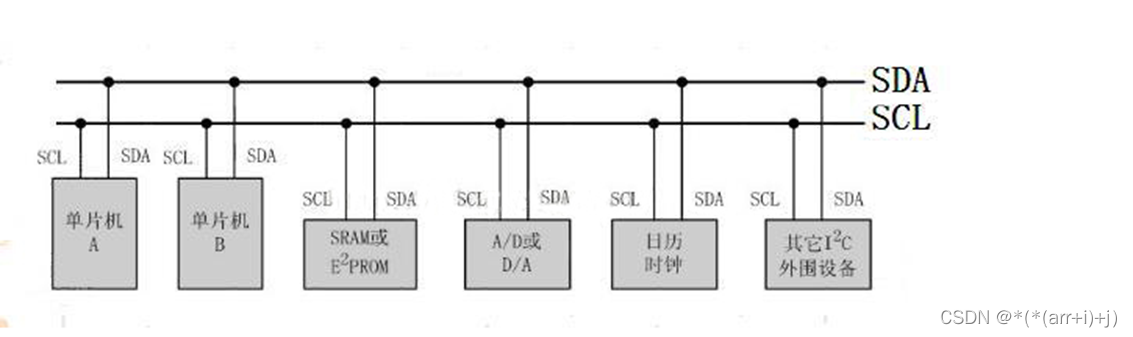

IIC的总线架构

他是支持多设备的总线 。总线就是多个设备共用信号线 可连接多个iic通信设备
支持多个通信主机及通信从机

一个 iic只有 两个线路 1是 SCL SCL 就是时钟 ，用于数据收发同步
2 是SDA 表示数据 也就是数据线

硬件IIC的特点

明显的区别

区分

IIC的总线协议

提醒 ：下面开始最重要的内容 很重要

IIC协议层 定义了 通信的起始信号 停止信号 数据有效性 响应 仲裁 时钟同步和地址广播等等
1 IIC 的基本读写过程

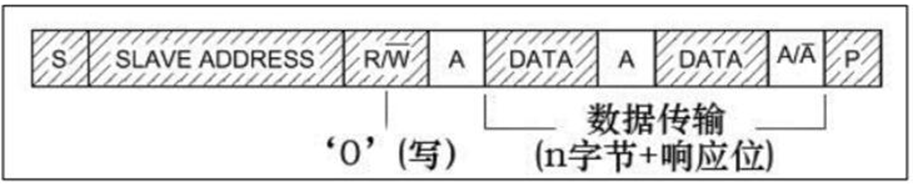

主机写数据到从机

我举个例子

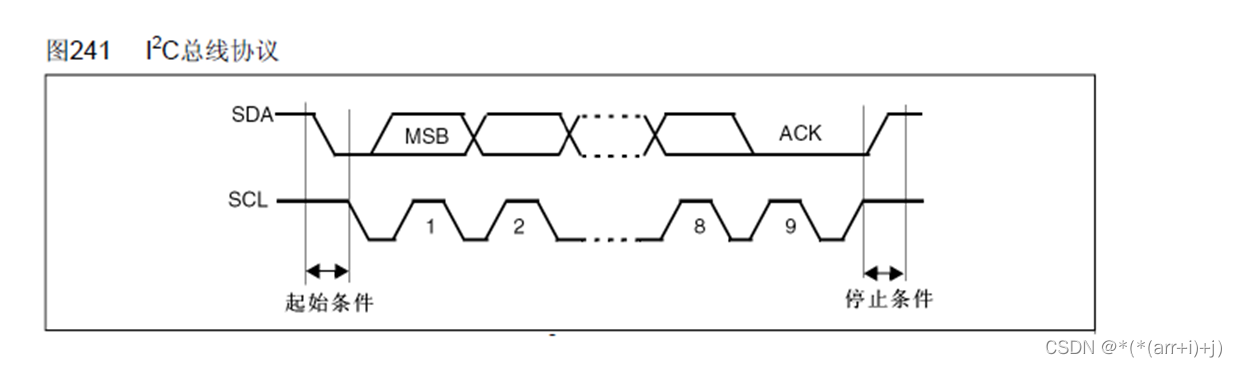

IIC通信

1 空闲状态

2开始信号

3 停止信号

开始和停止信号 都由主机产生

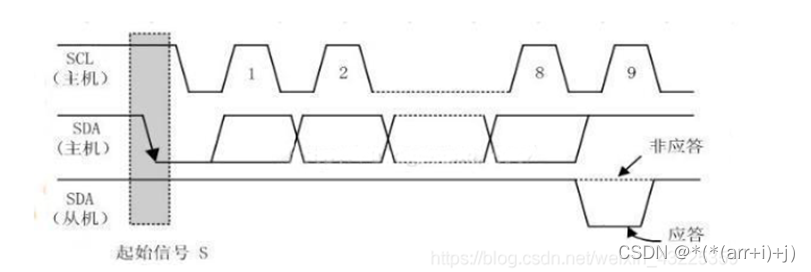

4应答信号

对于ack应答位要求

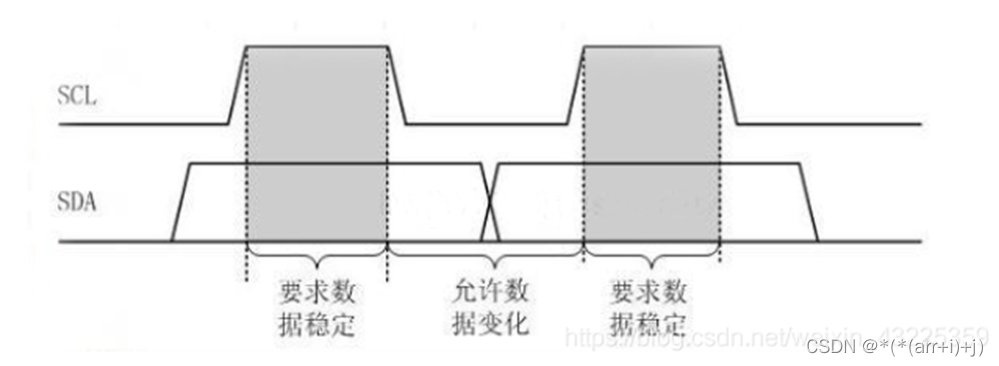

5 数据有效性

数据在SCL的上升沿来之前就需要准备好 并且在下降压之前 数据一定要稳定

6 数据传输

STM32的 iic特性及架构

1）硬件实现 协议

2 时钟控制逻辑

选择 标志模式 或 快速模式 分别对应 100/400kbits/s 的速率

时钟占空比

计算 时钟频率

3 数据控制逻辑

大概的简介

代码

1）结构体

结构体参数配置注意事项

结构体参数 配置

写入一个字节

写命令

写数据

起始坐标

全屏填充

清屏

屏幕全亮

屏幕全灭

oled 初始化

显示字符

主函数

取模 #include “oledfront.h”
