虚拟路由器冗余协议VRRP的基本配置【学习笔记（1）】

      最后更新：2022-02-24 11:27

      一、 VRRP的概念

      （1）网关冗余
      （2）VRRP是一种容错协议，他通过把几台路由设备联合起来组成一台虚拟的路由设备，并通过一定的机制来保证当主机的下一跳设备出现故障时，可以及时地将业务切换到其他设备，从而保持通信的连续性和可靠性。
      （3）VRRP在不需要改变组网的情况下，提供了一个虚拟网关指向两个物理网关，实现网关冗余，提高了网络可靠性。

      二、VRRP的配置

      • 实验要求：路由器R1和R2是两台连接企业网关（Gateway，GW）的路由器，GW通过ISP接入Internet。要求管理员使用VRRP实现路由器R1和R2的路由备份，提高外网接入的可靠性。

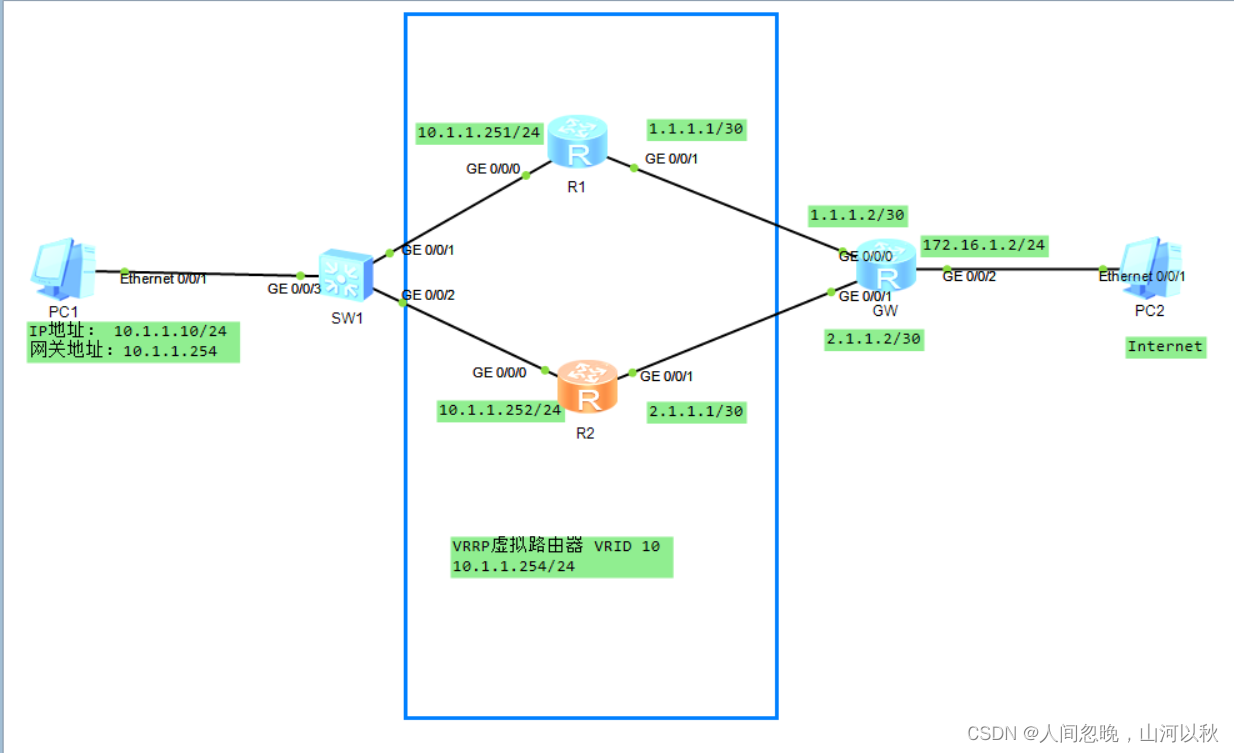

      • 实验拓扑图
        在这里插入图片描述

      （1）首先按照拓扑图将设备接口的IP地址配置上

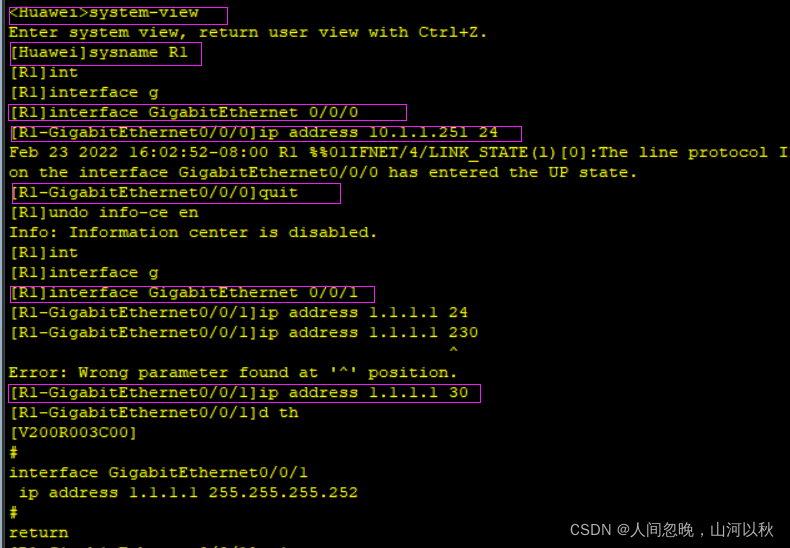

      R1配置接口地址
      在这里插入图片描述

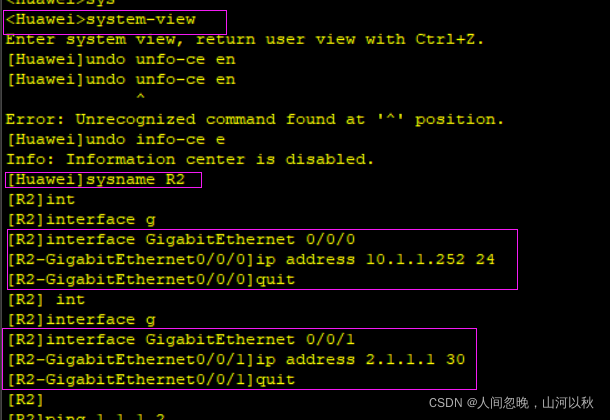

      R2配置接口地址
      在这里插入图片描述

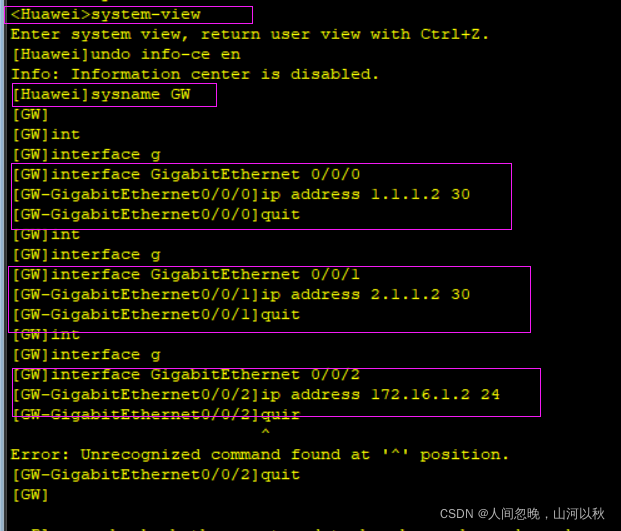

      网关配置接口地址
      在这里插入图片描述
      （2）使用OSPF协议实现全网互通
      R1的配置
      在这里插入图片描述

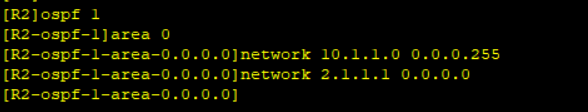

      R2的配置
      在这里插入图片描述

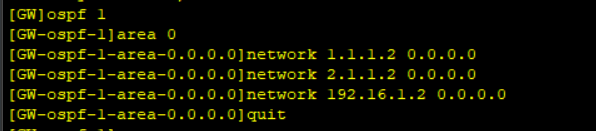

      网关的配置

      在这里插入图片描述
      【上图中，宣告的网络network 192.16.1.2 0.0.0.0错了，应该是network 172.16.1.2 0.0.0.0】

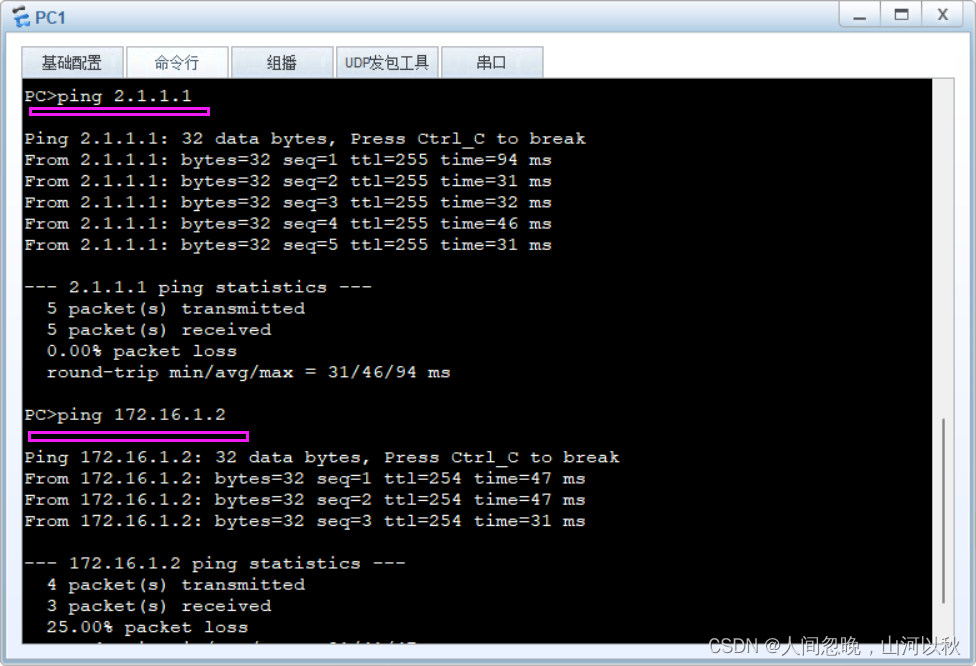

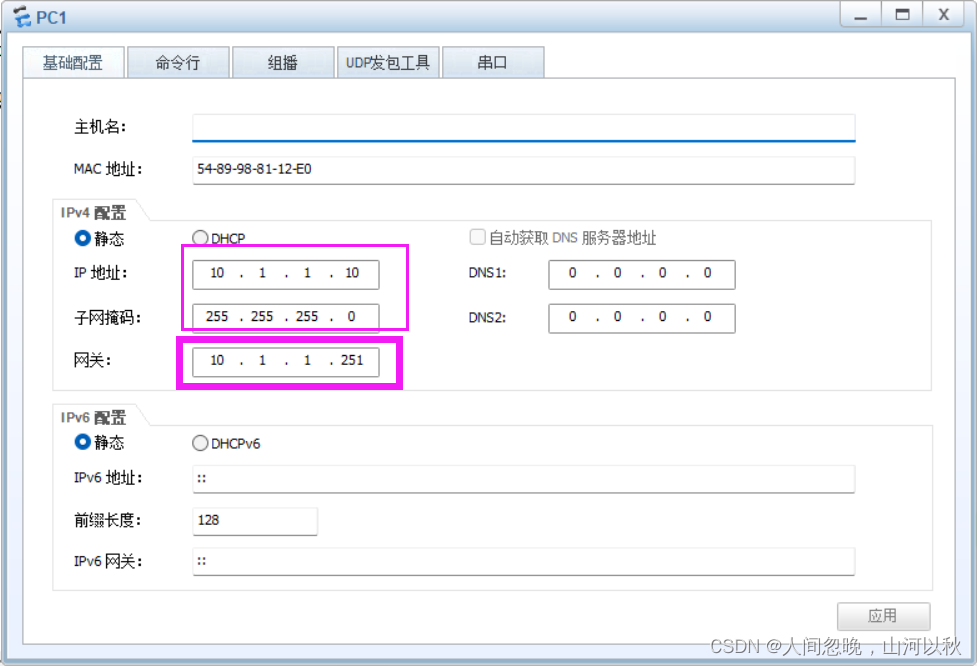

      将PC1的网关改成10.1.1.251测试全网的连通性
      在这里插入图片描述
      在在这里插入图片描述可以看到PC与R1、R2、网关之间都可以通信

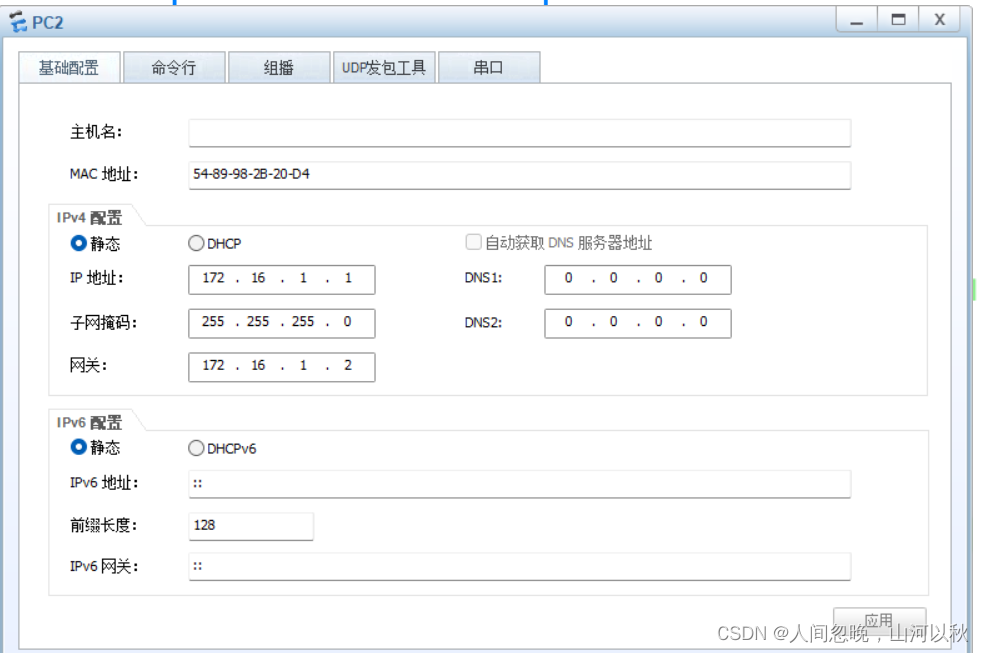

      模拟Internet的主机
      在这里插入图片描述

      （3）将VRRP的虚拟路由器ID（VRID）设置为10，并且把虚拟路由器IP地址设置为10.1.1.254，为了是R1成为VRRP的主路由器，R2成为备用路由器，修改R1的VRRP优先级值为150（默认为100，优先级值越大越优先）。

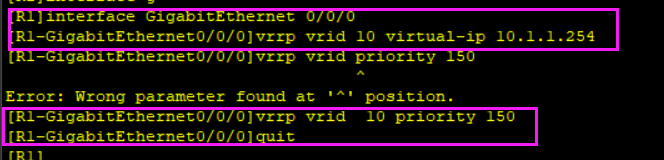

      R1的配置
      在这里插入图片描述
      R2的配置
      在这里插入图片描述

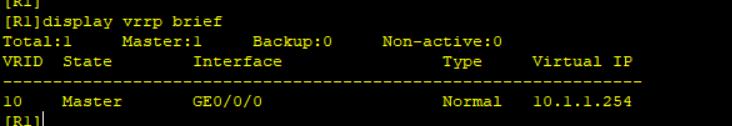

      （4）检查VRRP的状态
      在这里插入图片描述
      在这里插入图片描述

      （5）查看VRRP的版本
      在这里插入图片描述

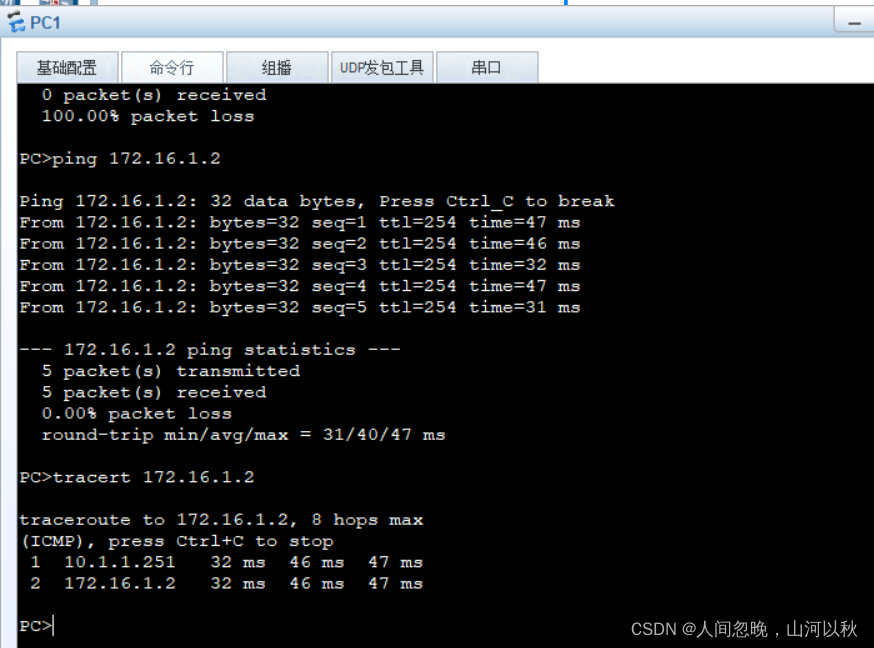

      （6）检测VRRP连通性及访问路径

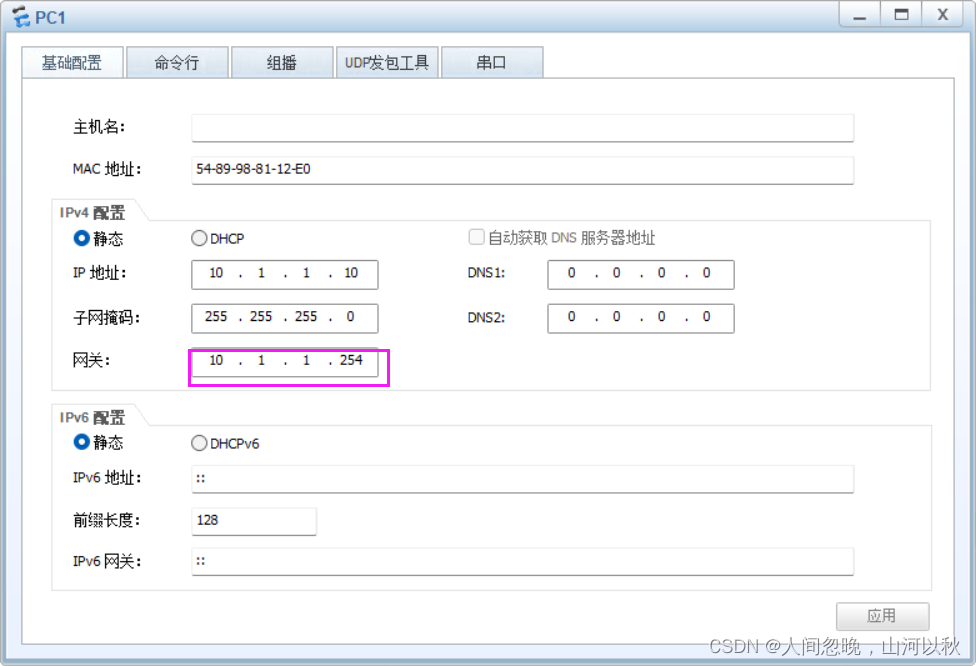

      将PC1的网关修改成254
      在这里插入图片描述
      在这里插入图片描述

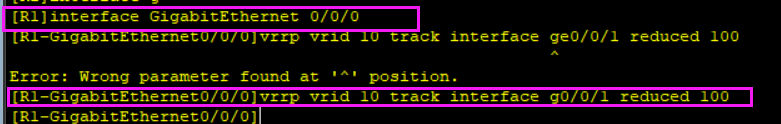

      （7）配置VRRP追踪上行接口状态在这里插入图片描述

      • 【vrrp vrid 10 track interface g0/0/1 reduced 100
        】命令解释：路由器R1要在VRRP VRID 10 中追踪GE0/0/1的状态，当GE0/0/0的状态变为Down时，把VRRP VRID 10的优先级值减少到去100。如果将路由器R1的接口GE0/0/0的VRID 10的优先级值配置为150，则当路由器优先级值减少100后就是50，从而低于R2的VRRP的优先级值，这样路由器R2就会通过优先级抢占主用角色。

      （8）配置VRRP的抢占
      手动关闭R1的上行链路GE0/0/1模拟上行链路故障
      在这里插入图片描述

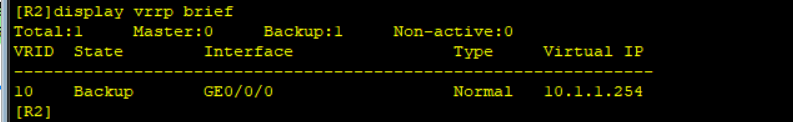

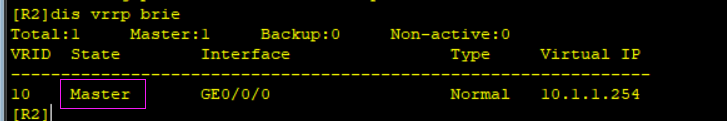

      在查看两个路由器VRRP的状态
      在这里插入图片描述
      在这里插入图片描述

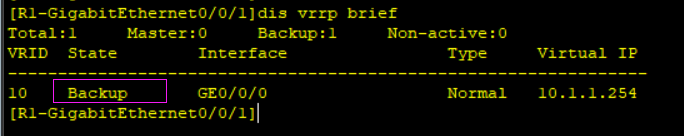

      可以看到R1成了备份路由器，R2成了主路由器

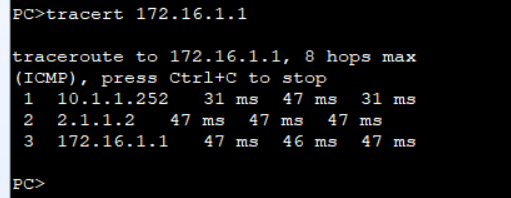

      看一看访问Internet的路径
      在这里插入图片描述

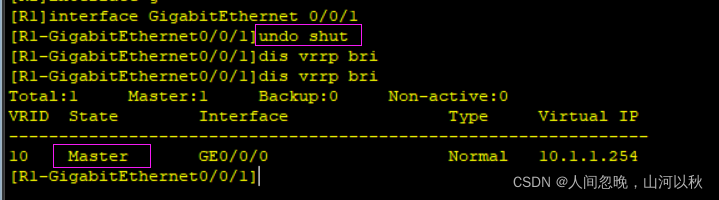

      • 说明设备是默认开启VRRP的抢占功能，谁的VRRP优先级高谁就是主用路由器，现在我们将R1的上行链路GE0/0/1开启，看路由器R1是否重新夺回它的地位
        在这里插入图片描述
        可以看到，路由器R1有重新成为了主用路由器。

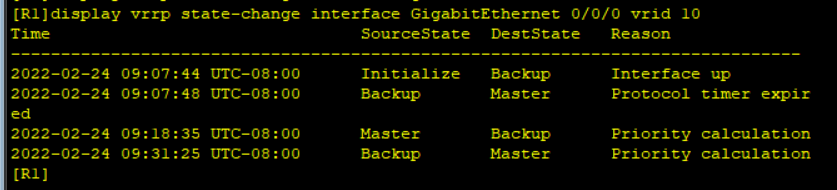

      • 可以使用查看命令，查看VRRP的状态变化
        在这里插入图片描述
