PPPOE的配置

返回路由器品牌

最后更新：2022-02-26 09:16:19 手机定位技术交流文章

配置PPPOE客户端通过PPPoE拨号连接到PPPoE服务器

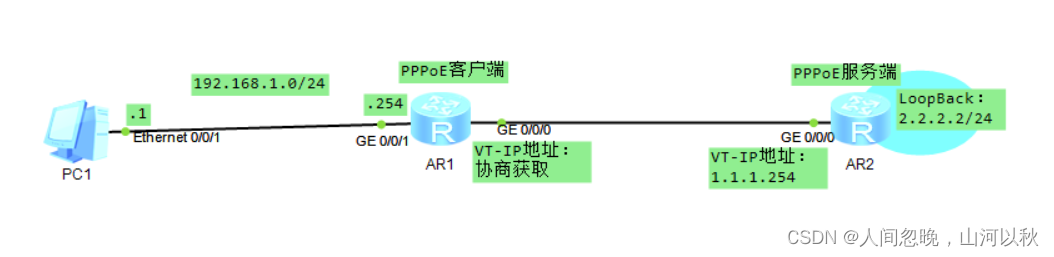

拓扑图：
要求：
1、路由器R2的PPPoE服务器端的IP地址为1.1.1.254/24，他通过GE0/0/0接口与路由器R1相连。
2、PPPoE采用PPPCHAP认证，用户名为“jan”，密码为“huawei@123”。
3、本案例仅实现路由器的R1通过PPPoE与路由器R2相连。
4、PC的IP地址为192.168.1.1，网关为192.168.1.254，路由器R2de LoopBack0接口的IP地址为2.2.2.2/24。
配置思路
1、PPPoE服务端路由器R2的配置思路
（1）配置虚拟模板（Virtual-Template，VT）接口。为了让以太网承载PPP，需要配置虚拟模板，虚拟模板接口就是一条连路上可以封装多种同层协议的虚拟接口。因为现在的以太网物理接口已经默认封装以太网协议，无法再封装其他协议，所以需要通过VT来模拟一个PPP接口，在封装其他协议（如PPP），并把VT绑定到物理接口上，，实现PPP和以太网协议的嵌套。
（2）配置PPP的其他选项，其中包括为PPPoE客户端分配的IP地址、DNS、网关及用于PPP认证的用户名和密码等。
（3）将VT接口和PPPoE服务器以太网接口绑定。把VT接口和连接PPPoE服务器的物理以太网接口绑定，完成PPPoE的封装。
（4）配置从PPPoE服务器到PPPoE客户端的默认路由，实现网络互通。
2、PPPoE客户端路由器R1的配置思路
（1）拨号控制中心（Dial Control Center，DCC）虚拟拨号接口的配置。
DCC虚拟拨号接口就是专门用来控制拨号的接口，封装协议、PPP认证、自动获得IP地址、拨号使用的用户名、查看PPPpE连接建立的等待时间、查看拨号接口所属的组、指定拨号接口的编号（此编号在和物理接口绑定时需要用到）、网络地址转换等都是在该拨号接口下完成的。
（2）将DCC的虚拟拨号接口和PPPoE客户端以太网接口绑定，完成PPPoE的封装。
（3）指定配置的拨号访问控制列表允许的IPv4的数据报文。
（4）配置从PPPoE客户端到PPPoE服务器的默认路由，实现网络互通。
配置过程
1、配置路由器R2
（1）配置VT接口及PPP的各种参数。
